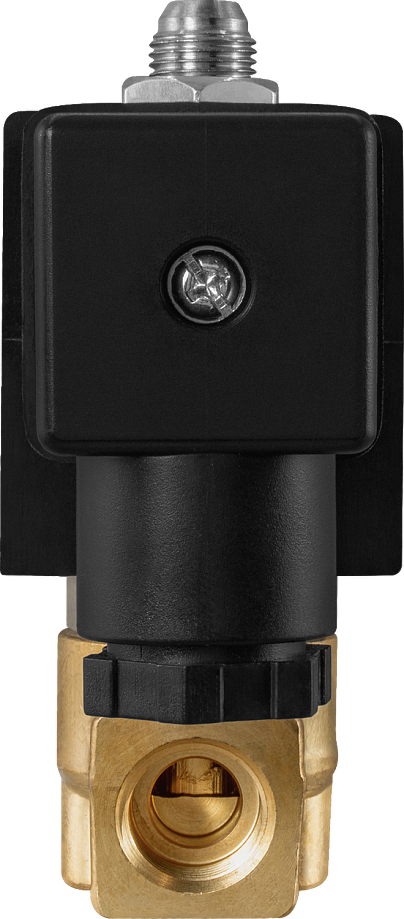

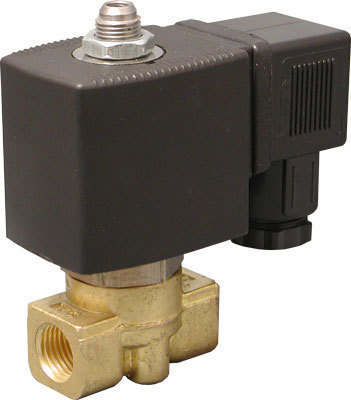

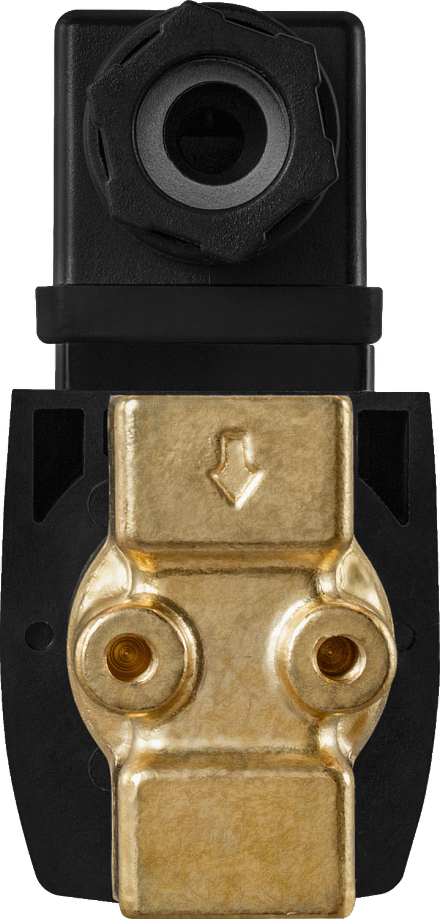

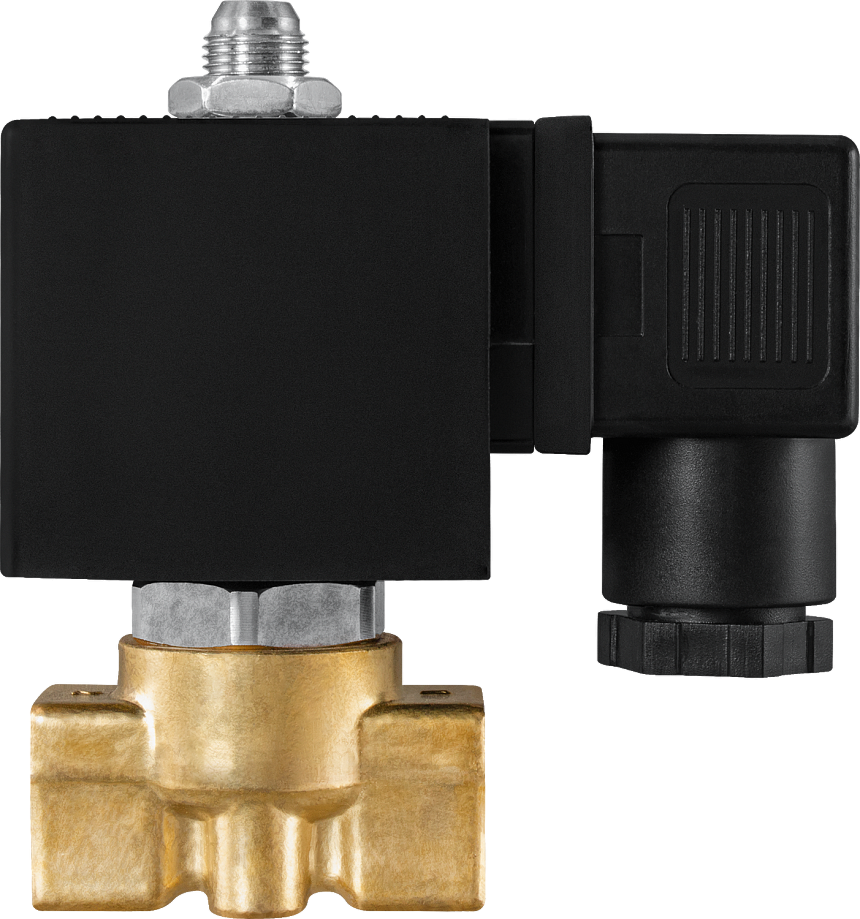

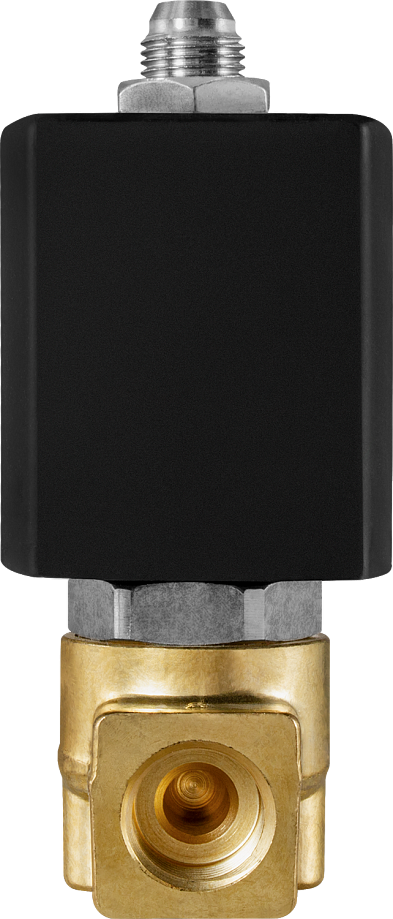

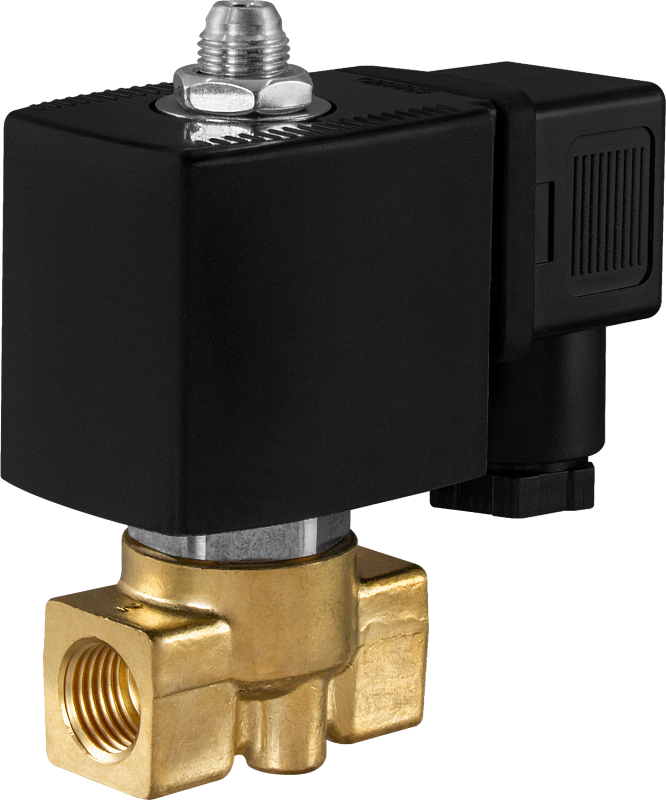

Соленоидный клапан (электромагнитный) AR-YCG31

Клапан соленоидный прямого действия трехходовой 3/2 с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...120°С
Рабочее давление: 0…1 MПa
Диаметр условного прохода: 1,6...4 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: внутр. ⅛" + наруж. ⅛" или внутр. ¼" + наруж. ⅛"

В закладки

от 2 020 руб. На складе Выбрать конфигурацию Доставка по России
Оплата

Описание

Конфигуратор
Все со склада (10)
Все модификации (105)
Отзывы (0)

Клапан соленоидный трехходовой 3/2 прямого действия с поршнем AR-YCG31 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Клапан имеет универсальную конструкцию
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

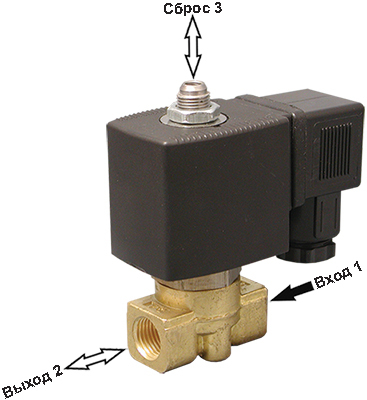

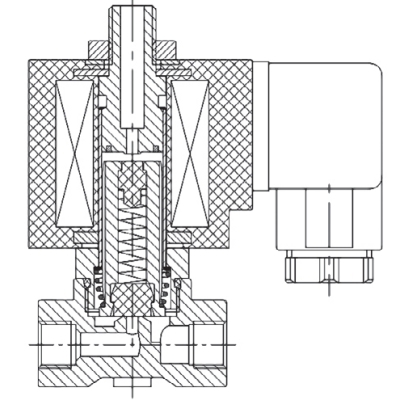

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 2 ↔ 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 2 ↔ 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0...1 МПа
Диаметр условного прохода	1,6 мм, 2,5 мм, 3 мм, 4 мм
Присоединение	Резьбовое G¼" + наруж. G⅛
Катушка	S91H, IP54 ASE11B, SB543, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	S91H: 20 ВА (АС), 14 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC)

* Кроме ASE11B

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax (AC) , МПа	Pmax (DC), МПа	Катушка	Вес, кг
AR-YCG31161 GBV	1,6	0,21	внутр. ⅛" + наруж. ⅛"	0,0	1,0	0,8	S91H, ASE11B, SB543	0,36
AR-YCG31251 GBV	2,5	0,21			0,8	0,6
AR-YCG31301 GBV	3,0	0,29			0,5	0,4
AR-YCG31162 GBV	1,6	0,21	внутр. ¼"" + наруж. ⅛"		1,0	0,8
AR-YCG31252 GBV	2,5	0,21			0,8	0,6
AR-YCG31302 GBV	3,0	0,29			0,5	0,4
AR-YCG31402 GBV	4,0	0,43			0,5	0,4		0,37

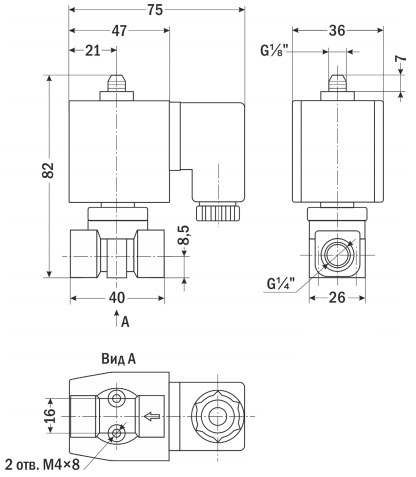

Габаритные размеры

Версия: 2016-08-06-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.07.2018	0.82 Мб

Диаметр условного прохода,мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
1,6 2,5 3 4	1/8"+ наруж. 1/8" 1/4"+ наруж. 1/8"	S91H ASE11B AS543Ex	~220 ~110 ~24 =24 =12

Диаметр условного прохода,мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Диаметр условного прохода,мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
3	1/4"+ наруж. 1/8"	S91H	~220	Со склада	2020 руб. – +
3	1/4"+ наруж. 1/8"	S91H	~110	Со склада	2120 руб. – +
3	1/4"+ наруж. 1/8"	S91H	~24	Со склада	2120 руб. – +
3	1/4"+ наруж. 1/8"	S91H	=24	Со склада	2120 руб. – +
3	1/4"+ наруж. 1/8"	S91H	=12	Со склада	2120 руб. – +
3	1/4"+ наруж. 1/8"	ASE11B	~220	Со склада	2950 руб. – +
3	1/4"+ наруж. 1/8"	ASE11B	~110	Со склада	3050 руб. – +
3	1/4"+ наруж. 1/8"	ASE11B	=12	Со склада	3050 руб. – +
3	1/4"+ наруж. 1/8"	AS543Ex	~220	Со склада	5956 руб. – +
3	1/4"+ наруж. 1/8"	AS543Ex	=12	Со склада	6056 руб. – +

Диаметр условного прохода,мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
