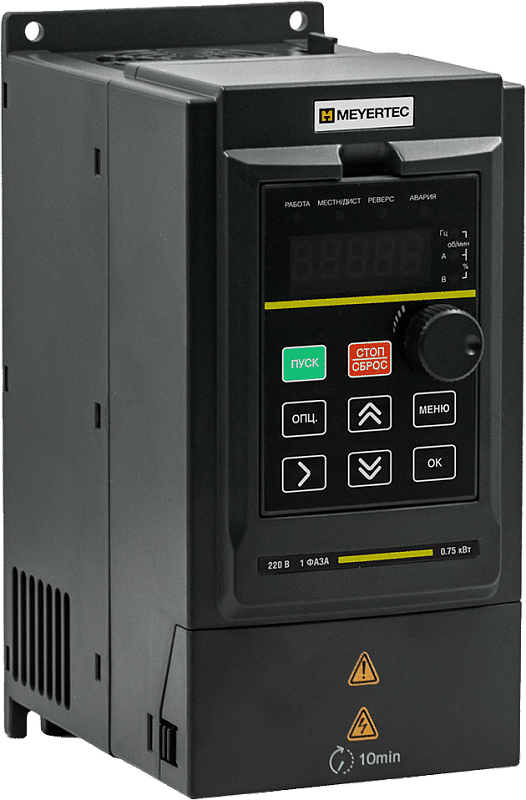

Преобразователь частоты MEYERTEC VFD1

Прибор для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ

Выходная мощность: 0,75...90 кВт
Выходная частота: 0…320 Гц (SVC), 0…1000 Гц (U/F)
Выходной ток: 4,5...170 А
Количество фаз: 1 или 3
Входы: 2 аналоговых (0...10 В, 4...20 мА), 6 дискретных
Выходы: 1 или 2 аналоговый (0...10 В, 4...20 мА), 1 транзисторный, 1 или 2 реле
Реле: ~3 А, 240 В
Интерфейс: RS-485
Защита: IP20
Монтаж: в щит или на стену

В закладки

от 14 760 руб. Наличие: 2...4 недели

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления. Преобразователи обеспечивают векторный бездатчиковый и скалярный режим управления двигателем с выходной частотой до 1000 Гц. Климатическое исполнение позволяет работать в диапазоне температур от -10 до +50 °С.

Основные особенности преобразователя частоты:

Съемная панель оператора в комплекте
Климатическое исполнение: от -10 до +50 °С
Управление двигателями с выходной частотой до 1000 Гц
Быстросъёмный вентилятор охлаждения
Возможность подключения тормозного резистора
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора

Основные функции преобразователя частоты:

Векторный бездатчиковый и скалярный режим управления двигателем
Автоматическая адаптация двигателя без вращения
Встроенный ПИД-регулятор для управления в замкнутом контуре
Автоматическая оптимизация энергопотребления
Полная функциональная и аппаратная диагностика и защита работы преобразователя
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой
Компенсация нагрузки и скольжения
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона
Возможность динамического торможения, в том числе с применением тормозных резисторов

Технические характеристики:

Параметр	Значение
Питающая сеть	1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)
Выходное напряжение	3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)
Выходная частота	0…320 Гц (SVC), 0…1000 Гц (U/F)
Режимы управления	Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC)
Перегрузочная способность	G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с
Точность поддержания скорости	до 0,5 % от максимального значения частоты
Локальная панель оператора	Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров
Интерфейс	RS-485
Цифровые (дискретные) входы	6 (сухой контакт)
Аналоговые входы	2 0…10 В – 1 шт. 0…10 В или 4...20 мА – 1 шт.
Релейные выходы	1 – для VFD1 мощностью до 7,5 кВт 2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC)
Транзисторный выход	1 (=24 В, 50 мА)
Аналоговые выходы	1 (0,75…7,5 кВт) 2 (11…90 кВт) 0…10 В, 0/4…20 мА
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	−10…+50 ºС при влажности <95 %
Температура при хранении и транспортировке	-25...+60 °C
Длина моторного кабеля (без внешнего дросселя)	< 100 м

Таблица номинальных значений выходных токов:

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
VFD1-K75-A-20	1 фазы ~220 В	4,5	0,75
VFD1-1K5-A-20		7	1,5
VFD1-2K2-A-20		9,6	2,2
VFD1-K75-B-20	3 фазы ~380 В	2,1	0,75
VFD1-1K5-B-20		3,8	1,5
VFD1-2K2-B-20		5,1	2,2
VFD1-4K-B-20		9	4
VFD1-5K5-B-20		13	5,5
VFD1-7K5-B-20		17	7,5
VFD1-11K-B-20		25	11
VFD1-15K-B-20		32	15
VFD1-18K5-B-20		37	18,5
VFD1-22K-B-20		45	22
VFD1-30K-B-20		60	30
VFD1-37K-B-20		75	37
VFD1-45K-B-20		91	45
VFD1-55K-B-20		112	55
VFD1-75K-B-20		150	75
VFD1-90K-B-20		170	90

Габаритные размеры

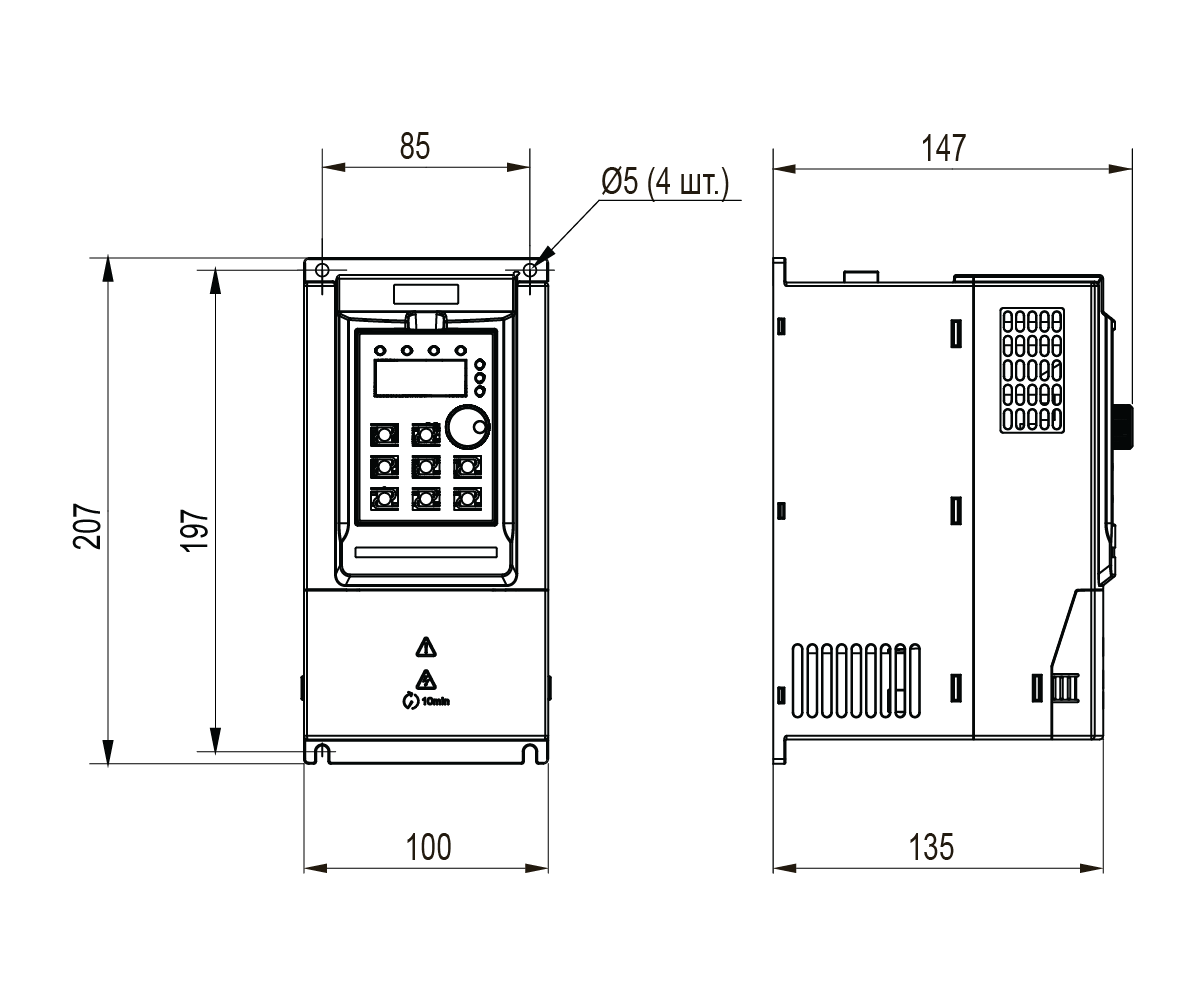

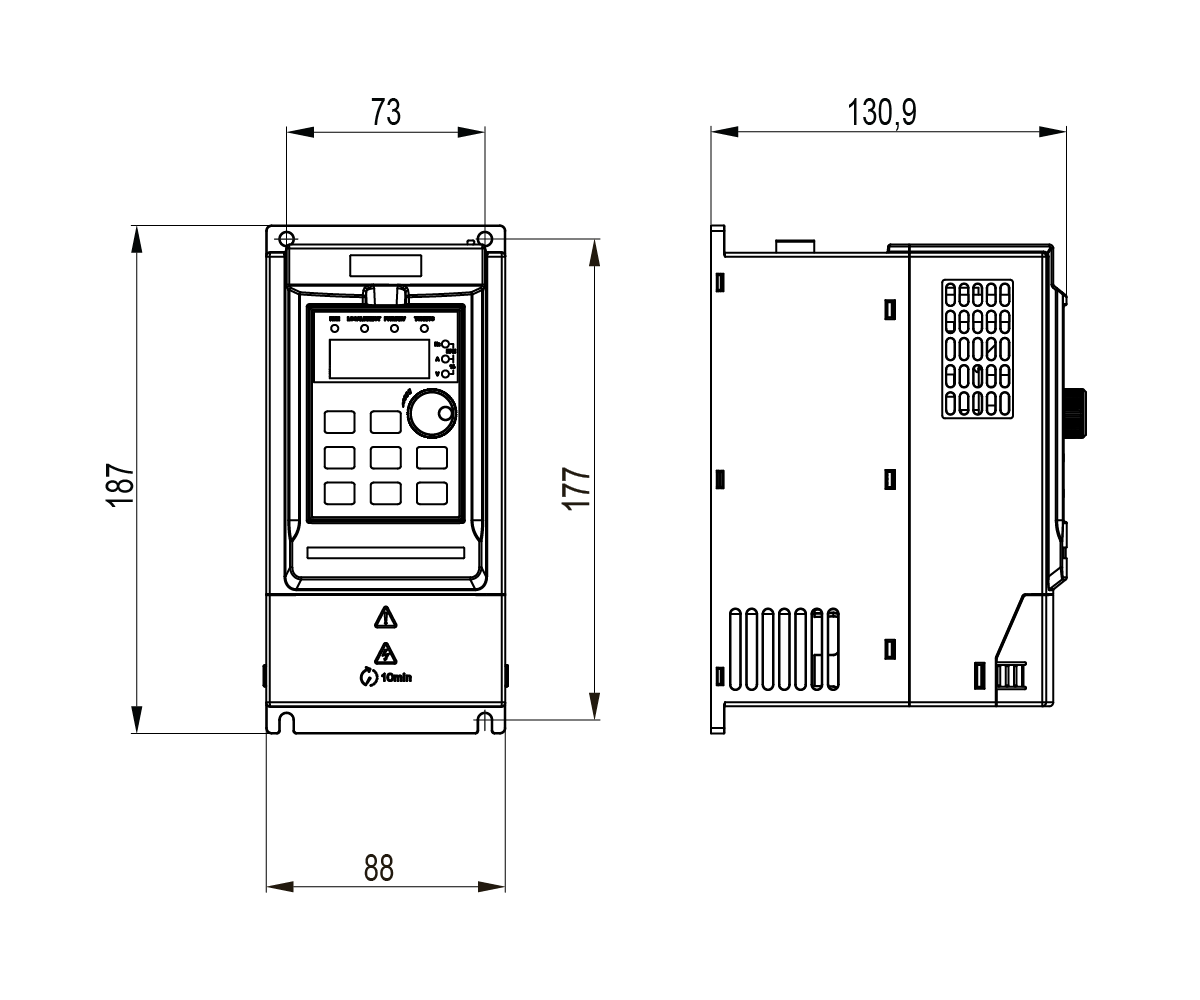

VFD1-K75-A-20 VFD1-1K5-A-20 VFD1-2K2-A-20 VFD1-K75-B-20 VFD1-1K5-B-20 VFD1-2K2-B-20

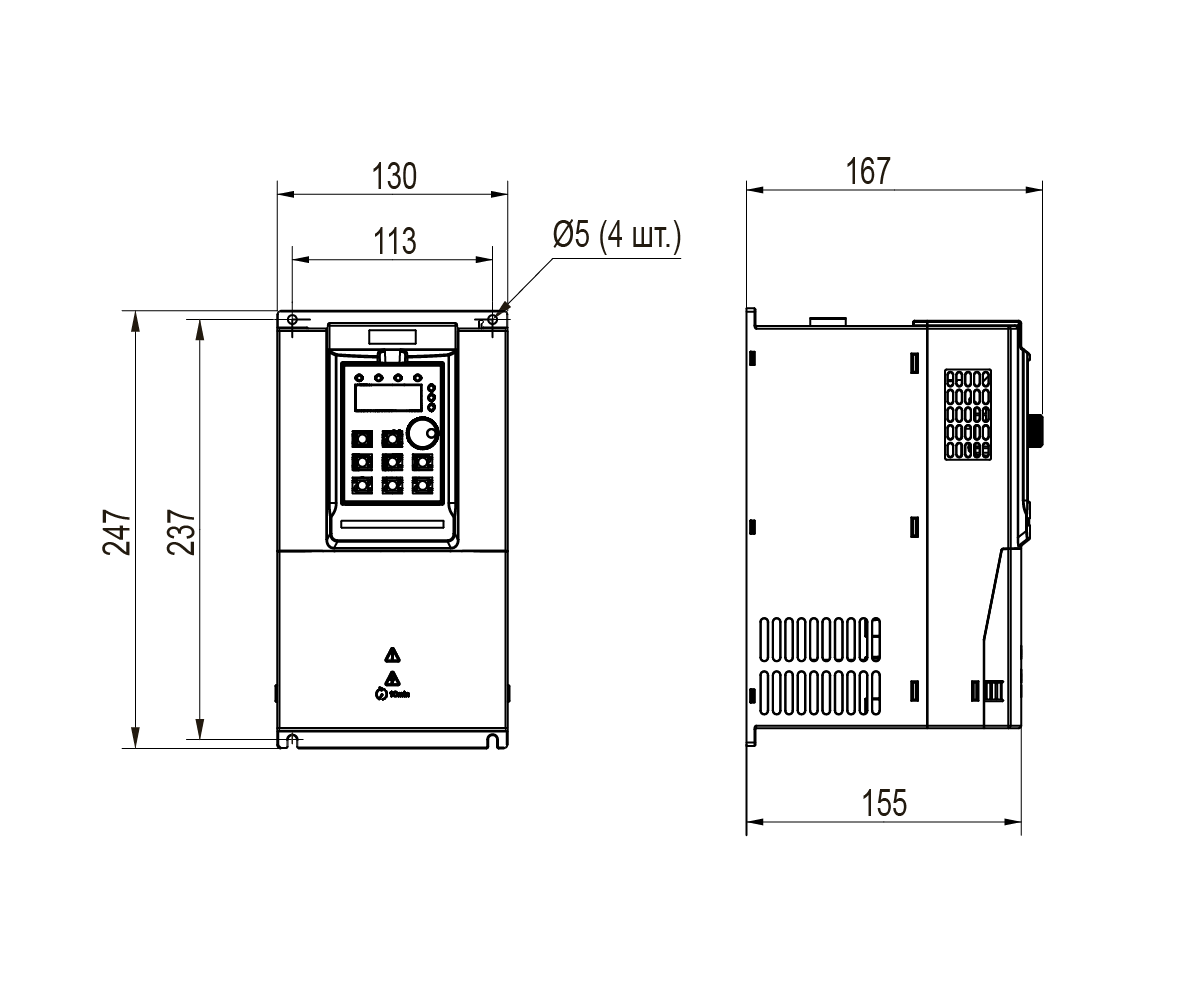

VFD1-4K-B-20

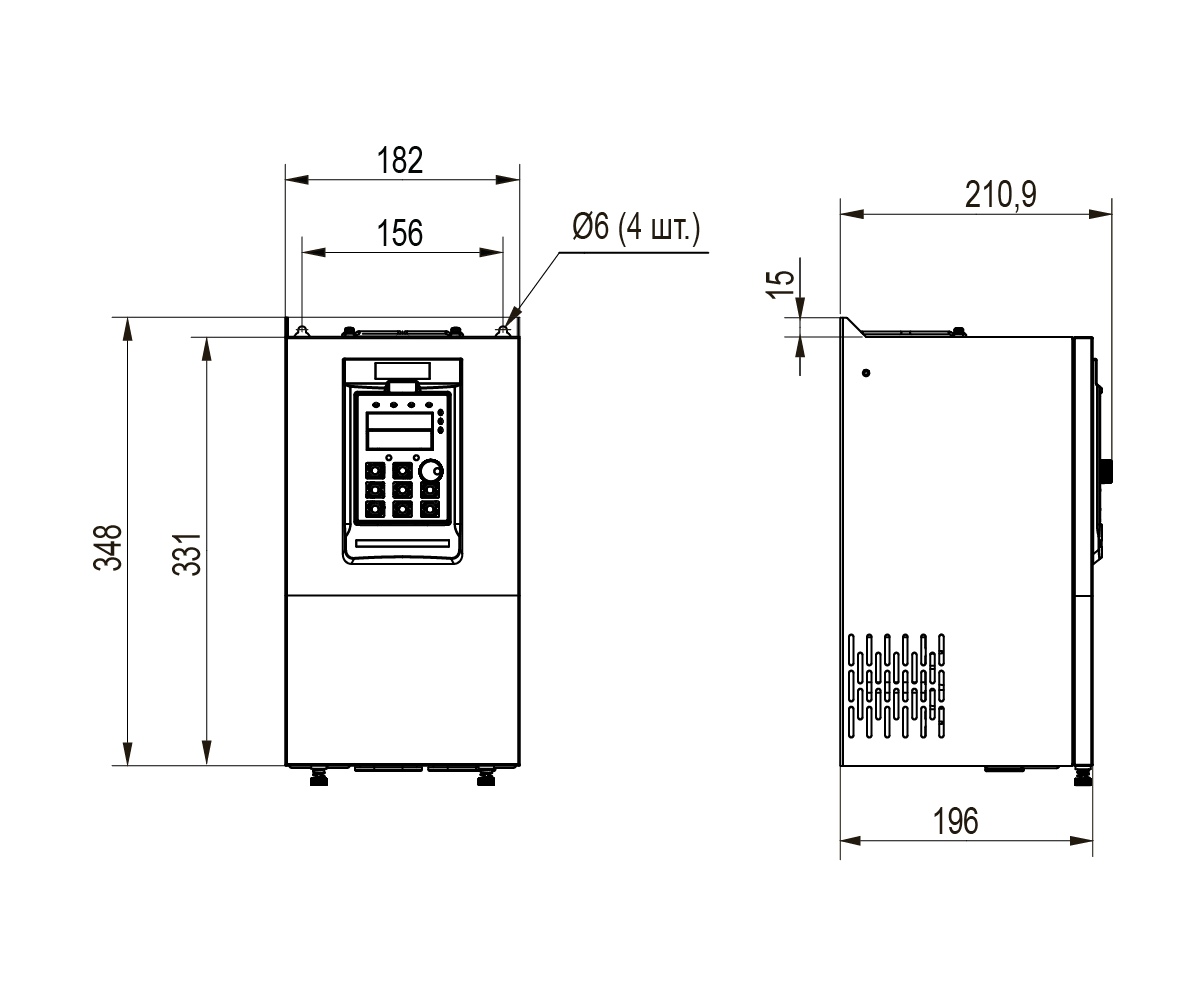

VFD1-5K5-B-20 VFD1-7K5-B-20

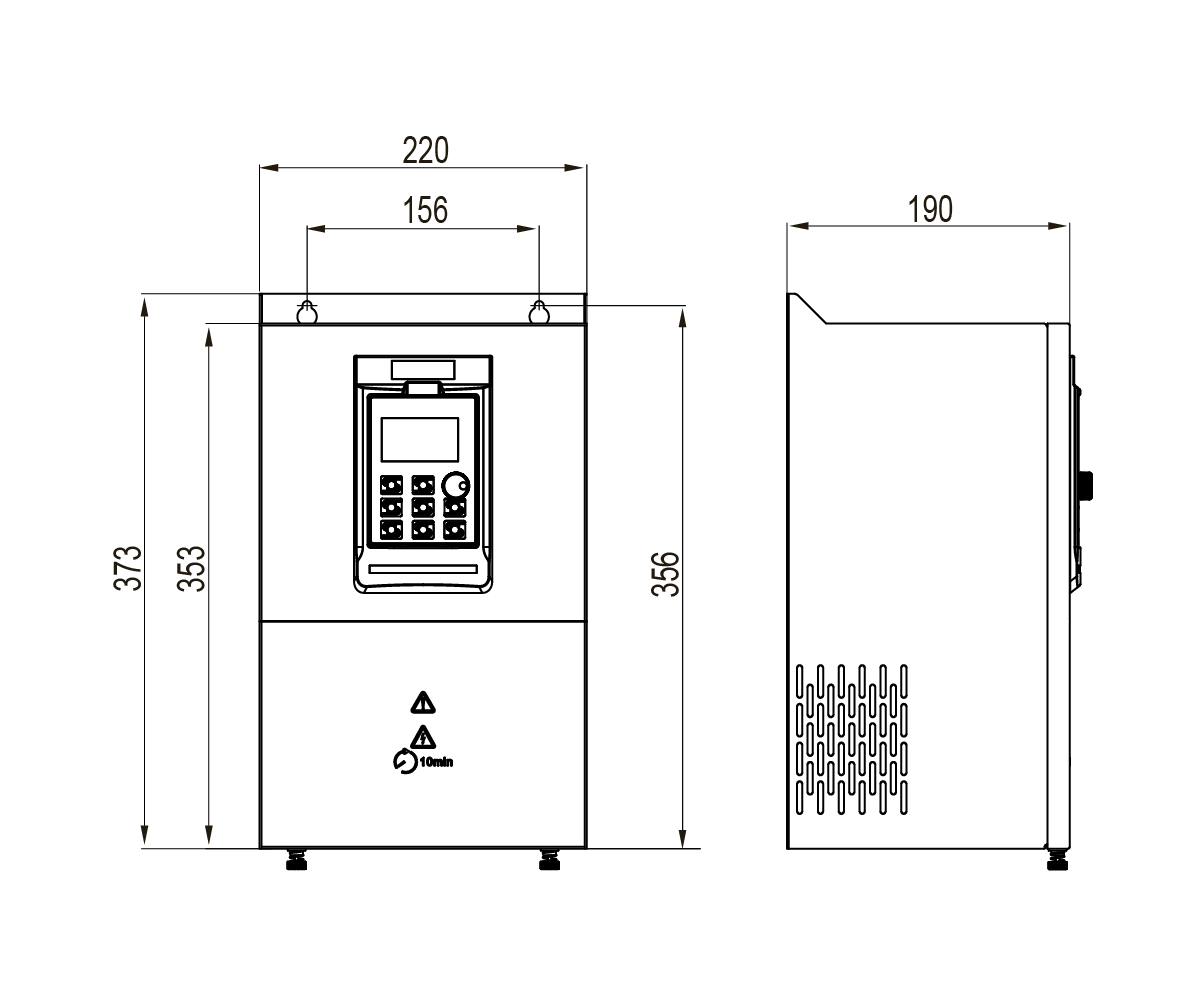

VFD1-11K-B-20 VFD1-15K-B-20
VFD1-18K5-B-20 VFD1-22K-B-20
VFD1-30K-B-20 VFD1-37K-B-20

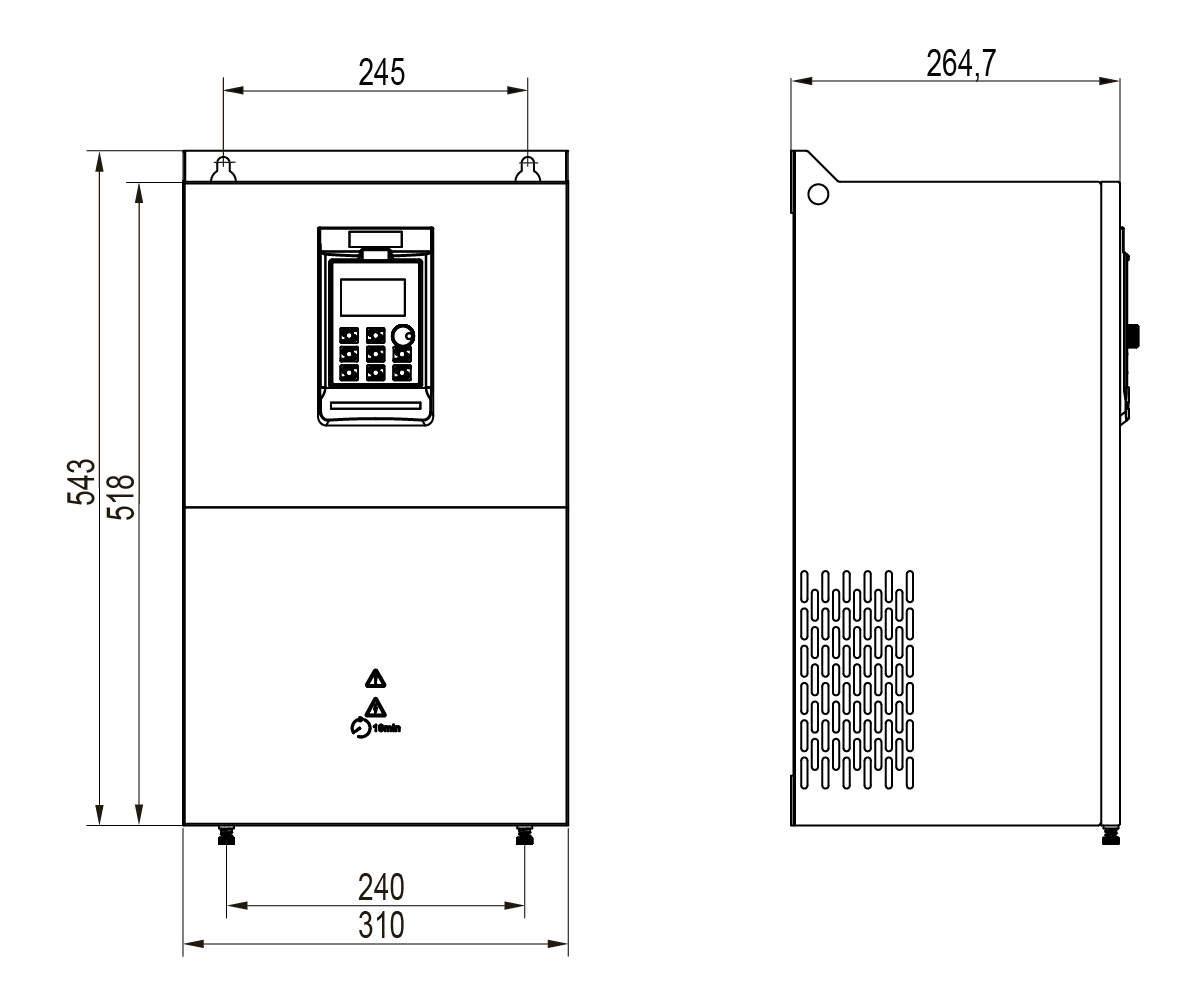

VFD1-45K-B-20 VFD1-55K-B-20

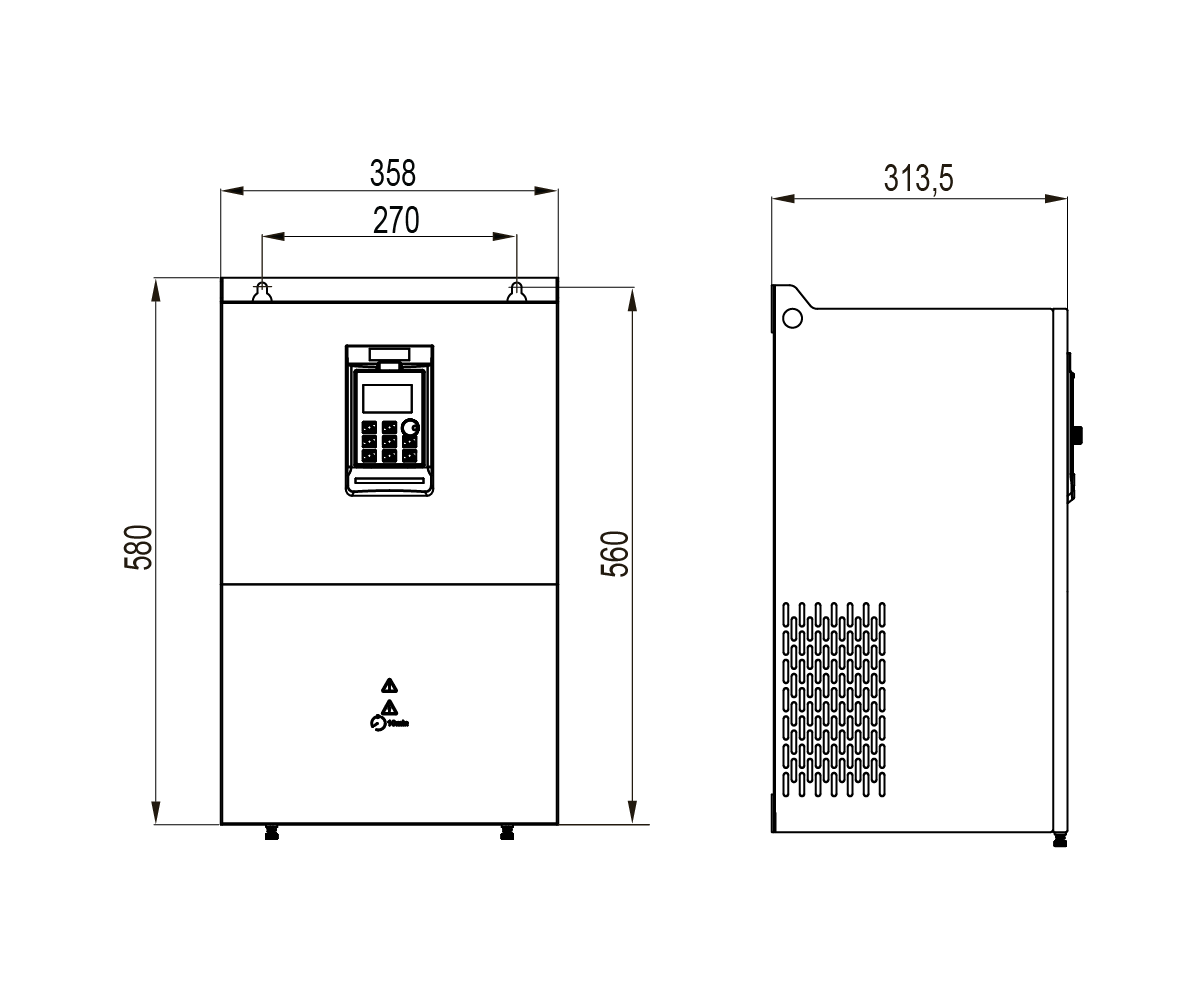

VFD1-75K-B-20 VFD1-90K-B-20
