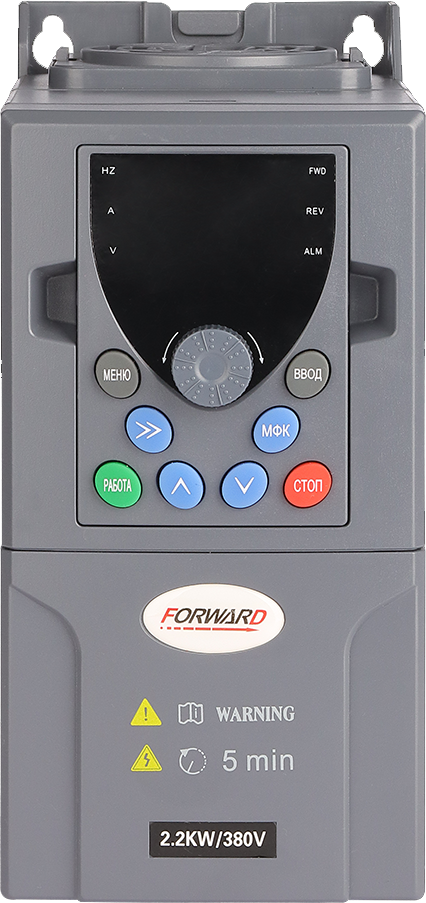

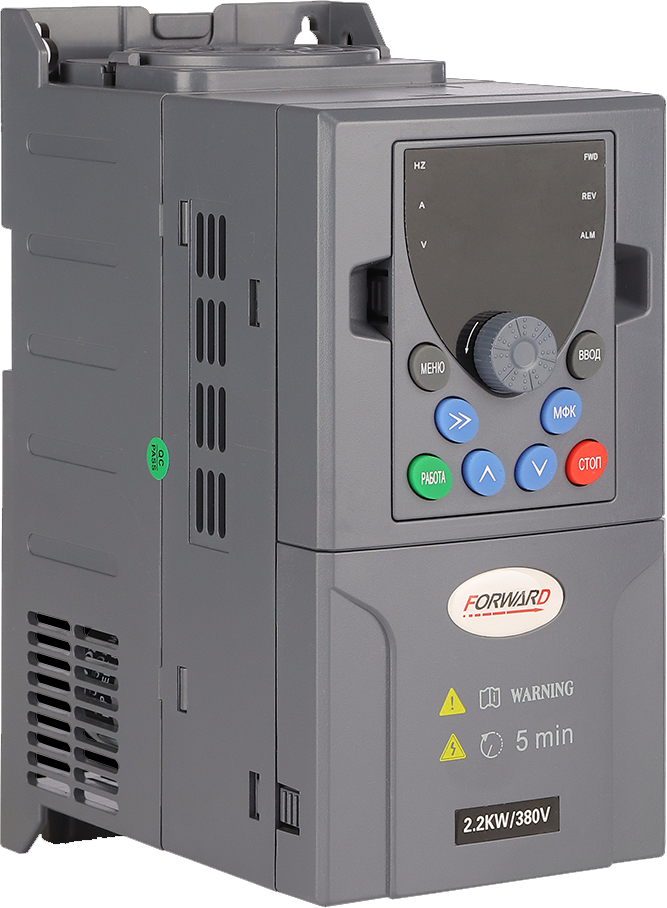

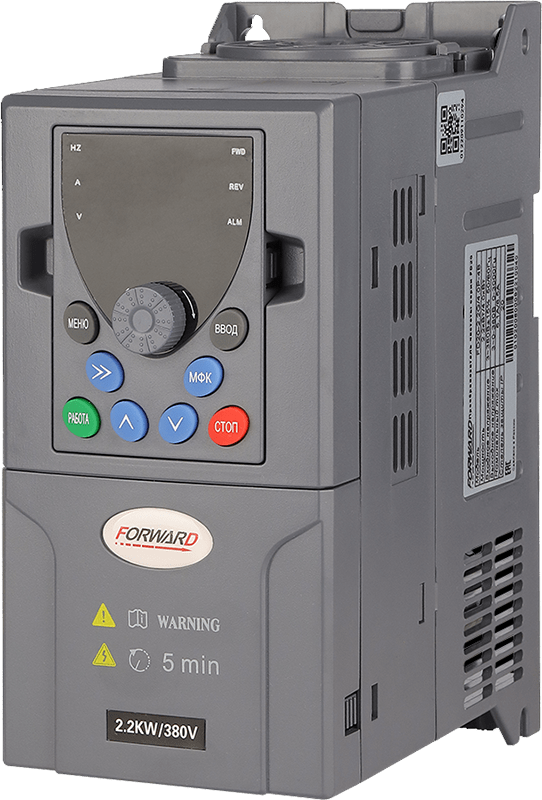

Преобразователи частоты серии FD20

Прибор для изменения скорости вращения вала трехфазных асинхронных электродвигателей

Выходная мощность: 1,5...55 кВт
Выходная частота: 0...300 Гц
Выходной ток: 3,8...110 А
Количество фаз: 3
Входы: 2 аналоговых (0...10 В, 4...20 мА), 6 дискретных
Выходы: 2 аналоговый (0...10 В, 4...20 мА), 2 дискретных, 2 реле
Реле: ~3 А, 250 В
Интерфейс: RS-485
Защита: IP54
Монтаж: в щит или на стену

В закладки

Цена обновляется Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Преобразователи частоты FD20 – надежное решение для управления асинхронными электродвигателями в суровых условиях эксплуатации с высоким уровнем защиты IP54.

Гибкая параметризация, встроенный коммуникационный протокол ModBusRTU и большое количество входных/выходных сигналов делает преобразователь частоты FD20 прекрасным выбором для широкого спектра промышленных применений.

Основные области применения:

Системы вентиляции
Насосные агрегаты
Компрессорные установки
Конвейерное оборудование
Прочие общепромышленные механизмы

Особенности:

Применение:

Плавное регулирование скорости вращения электродвигателя позволяет во многих случаях отказаться от использования редукторов, вариаторов, дросселей и другой регулирующей аппаратуры, что значительно упрощает управляемую механическую систему, повышает ее надежность и снижает эксплуатационные расходы.

Частотно регулируемое управление электродвигателем обеспечивает его плавный, без повышенных пусковых токов и механических ударов разгон и остановку, что снижает нагрузку на двигатель и связанные с ним передаточные механизмы, увеличивает срок их эксплуатации. При этом появляется возможность, по условиям поставленной задачи, регулирования частоты вращения и крутящего момента приводных двигателей агрегатов и технологического
оборудования.

Встроенный ПИД-регулятор позволяет реализовать системы регулирования скорости управляемых двигателей и связанных с ним технологических процессов.

Применение обратной связи, в системах с преобразователем частоты, обеспечивает качественное поддержание скорости двигателя или регулируемого технологического параметра при переменных нагрузках и других возмущающих воздействиях.

Технические характеристики:

Параметр	Значение
Входные характеристики
Номинальное входное напряжения	Трехфазное ~380 В ±15%
Входная частота	50/60 Гц ±5%
Выходные характеристики
Выходное напряжение	0...номинальное напряжение на входе
Выходная частота	0,00...300,00 Гц
Точность регулирования выходной частоты	±0,5% от максимального значения частоты в режиме управления напряжение/частота (V/F) ±0,2% от максимального значения частоты в векторном режиме управления без датчиков обратной связи
Перегрузочная способность по току от номинального значения	150% в течении 60 с 180% в течении 3 с
Основные показатели регулирования
Тип двигателя	Асинхронный
Режим управления двигателем	Управление напряжением/частотой (V/F) Векторное управление без датчиков обратной связи Регулирование крутящего момента
Тип модуляции	Оптимизированная пространственно-векторная ШИМ
Частота ШИМ	1...6 кГц Частота ШИМ автоматически регулируется в зависимости от температуры и характеристик нагрузки
Диапазон регулирования скорости	1:100 в режиме управления напряжение/частота 1:200 в векторном режиме управления без датчиков обратной связи
Пусковой момент	0,25 Гц/150% (в векторном режиме управление без датчиков обратной связи) 0,5 Гц/150% (в режиме управления напряжение/частота)
Шаг частоты	Цифровая настройка: 0,01 Гц Аналоговая настройка: 0,025% от максимальной частоты
Основные функции
Тормозной модуль	1,5...22 кВт: стандартный встроенный 30...37 кВт опция (возможность встроенного блока в ПЧ) >37 кВт использование внешнего тормозного модуля
Компенсация момента	Автоматическое повышение крутящего момента Повышение крутящего момента вручную: 0,1...30,0%
Кривая U/f	Три типа: линейная, многоточечная и прямоугольного типа (1,2 мощности, 1,4 мощности, 1,6 мощности, 1,8 мощности, прямоугольная)
Кривые разгона и торможения	Линейное изменение, S-образная кривая, многоточечное изменение
Простой ПЛК и многоступенчатая настройка оборотов	Можно задать до 16 скоростей через встроенный ПЛК или клеммы управления
Встроенный ПИД-регулятор	Встроенный ПИД-регулятор для управления параметрами процесса с обратной связью (такими как давление, температура, расход и прочее)
Регулирование времени/длины/счет импульсов	Функция управления временем/длиной/подсчетом
Ограничение крутящего момента	Автоматическое ограничение крутящего момента и предотвращение частых отключений ввиду перегрузки по току во время рабочего процесса
Управление остановом при перенапряжении и перегрузке по току	Автоматическое ограничение тока и уровня напряжения во время рабочего процесса, предотвращение частых отключений ввиду перегрузки по току и перенапряжению
Функция защиты от сбоев	Комплексная защита включает в себя защиту от сверхтока, перенапряжения, пониженного напряжения, перегрева, неисправной выходной фазы, перегрузки, короткого замыкания и прочего. Имеется регистрация состояния ПЧ во время возникновения неисправности и имеет функцию автоматического сброса неисправности
Способ управления	Управление с панели управления Управление с клемм управления Управление при помощи встроенного интерфейса Modbus RTU
Способ регулировки частоты выходного напряжения	Цифровая настройка, аналоговая настройка, настройка частоты импульсов, настройка при помощи интерфейса Modbus RTU, многоступенчатая настройка, простой ПЛК, ПИД-регулятор
Входы	2 программируемых аналоговых входа: AI1 и AI2 (0...10 В или 4...20 мА) 6 программируемых дискретных входов: DI1...DI6, DI5 можно использовать в качестве входной клеммы высокочастотного импульса до 100 кГц
Источники команд управления	Панель управления, дискретных вход, протокол связи (Modbus)
Выходы	2 программируемых аналоговых выхода 0...10 В или 0...20 мА 2 программируемых дискретных выхода с открытым коллектором (выход FM-COM может быть использован в качестве высокочастотного импульсного с частотой до 100 кГц) 2 программируемых релейных выхода 3A/AC250V, 1A/DC30V
Обмен данными	Поддержка стандартного протокола связи MODBUS-RTU
Окружающая среда, исполнение привода
Корпус	IP20 (принудительное воздушное охлаждение)
Максимальная высота	До 1000 м, свыше 1000 м снижение номинальной мощности, не более 3000 м
Рабочая температура	−10...40°C, исключая попадание прямых солнечных лучей
Относительная влажность	≤ 90%RH (без образования конденсата)
Вибрация	0,6g (5,9 м/c2)
Температура хранения	−20...60°C (без образования конденсата)
Монтаж	Настенный, в шкафу
Место установки	Без присутствия агрессивных и горючих газов, пыли и иных взвесей в воздухе, масляных паров

Модификации:

Модель	Ном. входной ток, А	Ном. выходной ток, А	Выходная мощность, кВт	Тормозной модуль	Габаритные размеры (В×Ш×Г), мм	Вес, кг
FD20-1K5G-4B	5,0	3,8	1,5	Встроен	212×95×154	1,35
FD20-2K2G-4B	5,8	5,1	2,2
FD20-4K0G-4B	9,5	8,5	4,0
FD20-5K5G-4B	14,6	13	5,5
FD20-7K5G-4B	20,5	16	7,5	Встроен	240×140×180,5	3,1
FD20-11G-4B	26,0	24	11	Встроен	240×140×180,5	3,3
FD20-15G-4B	35,0	32	15	Встроен	322×205×199	5,88
FD20-18K5G-4B	37,5	36	18,5			5,88
FD20-22G-4B	45,5	44	22			6,33
FD20-30G-4B	60	58	30			6,4
FD20-37G-4	75	70	37	Внешний (опция)	490×270×213	7,4
FD20-45G-4	96	90	45		490×270×213	9
FD20-55G-4	116	110	55		565×320×283	11

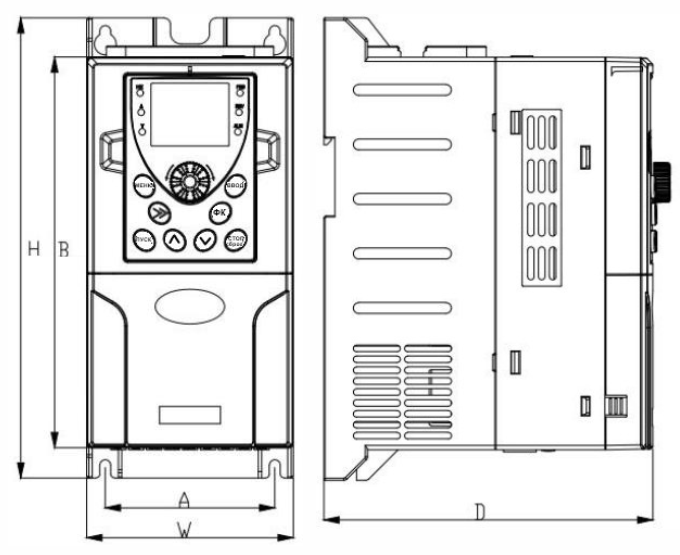

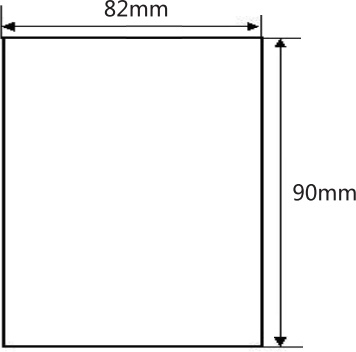

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	H	W	D	d отв.
FD20-1K5G-4B	78	200	212	95	154	5
FD20-2K2G-4B
FD20-4K0G-4B
FD20-5K5G-4B
FD20-7K5G-4B	129	230	240	140	180,5	5
FD20-11G-4B	129	230	240	140	180,5	5
FD20-15G-4B	188	305	322	205	199	6
FD20-18K5G-4B
FD20-22G-4B
FD20-30G-4B
FD20-37G-4	195	465	490	270	213	6
FD20-45G-4	195	465	490	270	213	6
FD20-55G-4	240	546	565	320	283	10

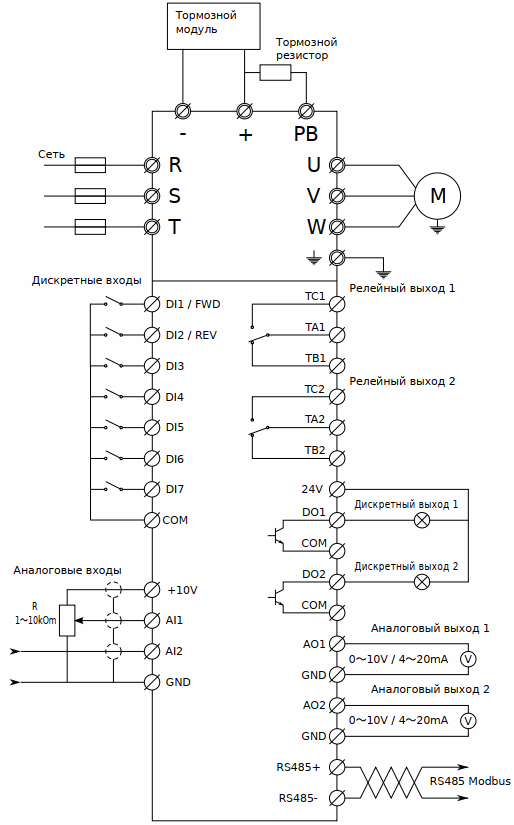

Схема подключения

Версия: 2025-05-23-КВА

Артикул	Выходная мощность, кВт	Срок поставки	Стоимость
1,5 2,2 4 5,5 7,5 11 15 18,5 22 30

Артикул	Модель	Выходная мощность, кВт	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выходная мощность, кВт	Срок поставки	Стоимость
V24438	FD20-1K5G-4B	1,5	1...2 недели	Обновляется – +
V24439	FD20-2K2G-4B	2,2	1...2 недели	Обновляется – +
V24440	FD20-4K0G-4B	4	1...2 недели	Обновляется – +
V24441	FD20-5K5G-4B	5,5	1...2 недели	Обновляется – +
V24442	FD20-7K5G-4B	7,5	1...2 недели	Обновляется – +
V24443	FD20-11G-4B	11	1...2 недели	Обновляется – +
V24444	FD20-15G-4B	15	1...2 недели	Обновляется – +
V24445	FD20-18K5G-4B	18,5	1...2 недели	Обновляется – +
V24446	FD20-22G-4B	22	1...2 недели	Обновляется – +
V24447	FD20-30G-4B	30	1...2 недели	Обновляется – +

Отзывы на этот товар пока отсутствуют.
