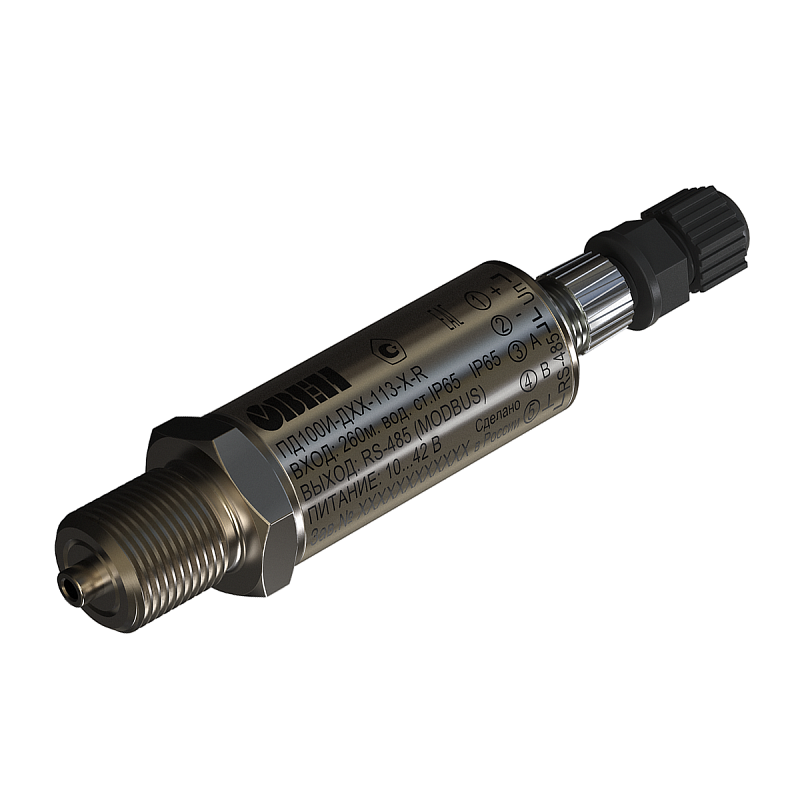

Цифровой датчик давления с интерфейсом RS-485 ОВЕН ПД100И модели 1х3-R

Прибор для измерения давления в системах с цифровым обменом, сложной конфигурации, с протяжёнными линиями связи, эфирными участками передачи данных

Измеряемые давления: абсолютное (ДА); избыточное (ДИ); вакуумметрическое (ДВ); избыточно-вакуумметрическое (ДИВ)
Верхний диапазон измерения (ВПИ): 0,04…4,0 МПа
Предельное давление перегрузки: ≥ 200% ВПИ
Погрешность: 0,25%, 0,5%
Присоединение: G¼", штуцер манометрический M20×1,5, G½"
Выходной сигнал Modbus RTU по RS-485
Защита: IP65

В закладки

от 28 536 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Малогабаритный цифровой датчик ПД100И модели 1х3-R предназначен для измерения давления в системах с цифровым обменом, сложной конфигурации, с протяжёнными линиями связи, эфирными участками передачи данных. Использование цифрового датчика давления ПД100И освобождает аналоговые входы контроллеров для других задач, упрощает и удешевляет монтаж за счёт отсутствия модулей ввода и меньшего количества проводов, особенно при протяжённых линиях связи

Особенности:

Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485
Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком
Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора
Устойчивость к гидроударам
Стабильное значение "ноля" преобразователя
Датчик внесен в Государственный реестр средств измерения
Защита от обратной полярности напряжения питания

Технологические характеристики:

Параметр	Значение
Измеряемые давления	абсолютное (ДА) избыточное (ДИ) вакуумметрическое (ДВ) избыточно-вакуумметрическое (ДИВ)
Выходной сигнал	RS-485 Modbus
Основная приведенная погрешность	0,25% или 0,5% ВПИ
Пылевлагозащита корпуса	IP 65
Штуцер для подключения давления	G¼", штуцер манометрический M20×1,5, G½"
Тип электрического соединителя	разъём М12, 5-контактный, розетка «под винты» в комплекте
Методика поверки	КУВФ.406230.100 МП
Устойчивость к механическим воздействиям	группа N2 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ30804.6.2-2013
Диапазон температур измеряемой среды	–40…+100°С
Условия эксплуатации	–40…+80°С; ≤ 85%RH (при +35°С)
Разрешающая способность измерения (АЦП)	≥ 0,01% ВПИ
Напряжение питания	=10…42 В
Канал измерения давления
Верхний предел измерения (ВПИ)	0,04…4,0 МПа
Перегрузка	≥ 200% от ВПИ
Постоянная времени экспоненциального фильтра	1…255 с
Параметры интерфейса RS-485
Скорости обмена	9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Протокол связи	Modbus RTU
Входное сопротивление	96 кОм (до 256 приборов в одной сети)
Гальваническое разделение цепей питания / RS-485	есть, до 500 В

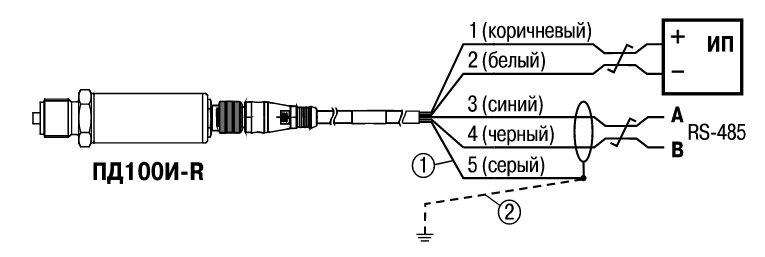

Схема подключения

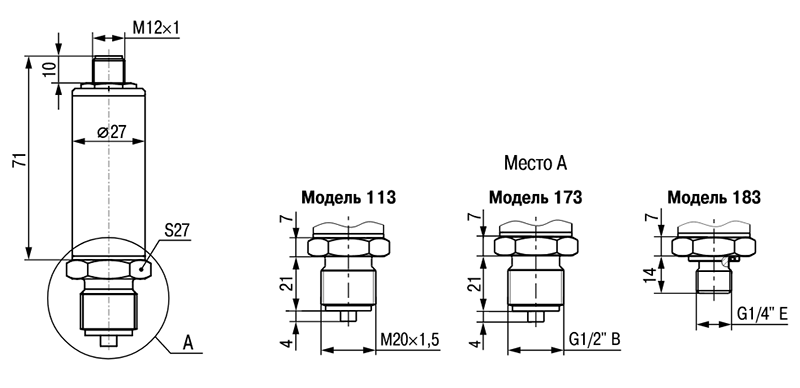

Габаритные размеры

Версия: 2022-11-21-ЛВС

Артикул	Тип	Верхний предел измерения, Мпа	Класс точности	Присоединение	Срок поставки	Стоимость
ДА ДВ ДИ ДИВ	0,04 0,05 0,06 0,08 0,1 0,15 0,16 0,25 0,3 0,4 0,5 0,6 0,9 1 1,5 1,6 2,4 2,5	0,25 0,5	G1/2 G1/4 М20х1,5

Артикул	Тип	Верхний предел измерения, Мпа	Класс точности	Присоединение	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Тип	Верхний предел измерения, Мпа	Класс точности	Присоединение	Срок поставки	Стоимость
L03568	ДИ	0,25	0,25	М20х1,5	Со склада	31260 руб. – +

Артикул	Тип	Верхний предел измерения, Мпа	Класс точности	Присоединение	Срок поставки	Стоимость
L03448	ДА	0,1	0,25	G1/2	1...2 недели	31260 руб. – +
L03504	ДА	0,1	0,25	G1/4	1...2 недели	31260 руб. – +
L03560	ДА	0,1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03476	ДА	0,1	0,5	G1/2	1...2 недели	28536 руб. – +
L03532	ДА	0,1	0,5	G1/4	1...2 недели	28536 руб. – +
L03588	ДА	0,1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03453	ДА	0,16	0,25	G1/2	1...2 недели	31260 руб. – +
L03509	ДА	0,16	0,25	G1/4	1...2 недели	31260 руб. – +
L03565	ДА	0,16	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03481	ДА	0,16	0,5	G1/2	1...2 недели	28536 руб. – +
L03537	ДА	0,16	0,5	G1/4	1...2 недели	28536 руб. – +
L03593	ДА	0,16	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03455	ДА	0,25	0,25	G1/2	1...2 недели	31260 руб. – +
L03511	ДА	0,25	0,25	G1/4	1...2 недели	31260 руб. – +
L03567	ДА	0,25	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03483	ДА	0,25	0,5	G1/2	1...2 недели	28536 руб. – +
L03539	ДА	0,25	0,5	G1/4	1...2 недели	28536 руб. – +
L03595	ДА	0,25	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03458	ДА	0,4	0,25	G1/2	1...2 недели	31260 руб. – +
L03514	ДА	0,4	0,25	G1/4	1...2 недели	31260 руб. – +
L03570	ДА	0,4	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03486	ДА	0,4	0,5	G1/2	1...2 недели	28536 руб. – +
L03542	ДА	0,4	0,5	G1/4	1...2 недели	28536 руб. – +
L03598	ДА	0,4	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03460	ДА	0,6	0,25	G1/2	1...2 недели	31260 руб. – +
L03516	ДА	0,6	0,25	G1/4	1...2 недели	31260 руб. – +
L03572	ДА	0,6	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03488	ДА	0,6	0,5	G1/2	1...2 недели	28536 руб. – +
L03544	ДА	0,6	0,5	G1/4	1...2 недели	28536 руб. – +
L03600	ДА	0,6	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03463	ДА	1	0,25	G1/2	1...2 недели	31260 руб. – +
L03519	ДА	1	0,25	G1/4	1...2 недели	31260 руб. – +
L03575	ДА	1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03491	ДА	1	0,5	G1/2	1...2 недели	28536 руб. – +
L03547	ДА	1	0,5	G1/4	1...2 недели	28536 руб. – +
L03603	ДА	1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03466	ДА	1,6	0,25	G1/2	1...2 недели	31260 руб. – +
L03522	ДА	1,6	0,25	G1/4	1...2 недели	31260 руб. – +
L03578	ДА	1,6	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03494	ДА	1,6	0,5	G1/2	1...2 недели	28536 руб. – +
L03550	ДА	1,6	0,5	G1/4	1...2 недели	28536 руб. – +
L03606	ДА	1,6	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03442	ДВ	0,04	0,25	G1/2	1...2 недели	31260 руб. – +
L03498	ДВ	0,04	0,25	G1/4	1...2 недели	31260 руб. – +
L03554	ДВ	0,04	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03470	ДВ	0,04	0,5	G1/2	1...2 недели	28536 руб. – +
L03526	ДВ	0,04	0,5	G1/4	1...2 недели	28536 руб. – +
L03582	ДВ	0,04	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03445	ДВ	0,06	0,25	G1/2	1...2 недели	31260 руб. – +
L03501	ДВ	0,06	0,25	G1/4	1...2 недели	31260 руб. – +
L03557	ДВ	0,06	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03473	ДВ	0,06	0,5	G1/2	1...2 недели	28536 руб. – +
L03529	ДВ	0,06	0,5	G1/4	1...2 недели	28536 руб. – +
L03585	ДВ	0,06	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03449	ДВ	0,1	0,25	G1/2	1...2 недели	31260 руб. – +
L03505	ДВ	0,1	0,25	G1/4	1...2 недели	31260 руб. – +
L03561	ДВ	0,1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03477	ДВ	0,1	0,5	G1/2	1...2 недели	28536 руб. – +
L03533	ДВ	0,1	0,5	G1/4	1...2 недели	28536 руб. – +
L03589	ДВ	0,1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03443	ДИ	0,04	0,25	G1/2	1...2 недели	31260 руб. – +
L03499	ДИ	0,04	0,25	G1/4	1...2 недели	31260 руб. – +
L03555	ДИ	0,04	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03471	ДИ	0,04	0,5	G1/2	1...2 недели	28536 руб. – +
L03527	ДИ	0,04	0,5	G1/4	1...2 недели	28536 руб. – +
L03583	ДИ	0,04	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03446	ДИ	0,06	0,25	G1/2	1...2 недели	31260 руб. – +
L03502	ДИ	0,06	0,25	G1/4	1...2 недели	31260 руб. – +
L03558	ДИ	0,06	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03474	ДИ	0,06	0,5	G1/2	1...2 недели	28536 руб. – +
L03530	ДИ	0,06	0,5	G1/4	1...2 недели	28536 руб. – +
L03586	ДИ	0,06	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03450	ДИ	0,1	0,25	G1/2	1...2 недели	31260 руб. – +
L03506	ДИ	0,1	0,25	G1/4	1...2 недели	31260 руб. – +
L03562	ДИ	0,1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03478	ДИ	0,1	0,5	G1/2	1...2 недели	28536 руб. – +
L03534	ДИ	0,1	0,5	G1/4	1...2 недели	28536 руб. – +
L03590	ДИ	0,1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03454	ДИ	0,16	0,25	G1/2	1...2 недели	31260 руб. – +
L03510	ДИ	0,16	0,25	G1/4	1...2 недели	31260 руб. – +
L03566	ДИ	0,16	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03482	ДИ	0,16	0,5	G1/2	1...2 недели	28536 руб. – +
L03538	ДИ	0,16	0,5	G1/4	1...2 недели	28536 руб. – +
L03594	ДИ	0,16	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03456	ДИ	0,25	0,25	G1/2	1...2 недели	31260 руб. – +
L03512	ДИ	0,25	0,25	G1/4	1...2 недели	31260 руб. – +
L03568	ДИ	0,25	0,25	М20х1,5	Со склада	31260 руб. – +
L03484	ДИ	0,25	0,5	G1/2	1...2 недели	28536 руб. – +
L03540	ДИ	0,25	0,5	G1/4	1...2 недели	28536 руб. – +
L03596	ДИ	0,25	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03459	ДИ	0,4	0,25	G1/2	1...2 недели	31260 руб. – +
L03515	ДИ	0,4	0,25	G1/4	1...2 недели	31260 руб. – +
L03571	ДИ	0,4	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03487	ДИ	0,4	0,5	G1/2	1...2 недели	28536 руб. – +
L03543	ДИ	0,4	0,5	G1/4	1...2 недели	28536 руб. – +
L03599	ДИ	0,4	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03461	ДИ	0,6	0,25	G1/2	1...2 недели	31260 руб. – +
L03517	ДИ	0,6	0,25	G1/4	1...2 недели	31260 руб. – +
L03573	ДИ	0,6	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03489	ДИ	0,6	0,5	G1/2	1...2 недели	28536 руб. – +
L03545	ДИ	0,6	0,5	G1/4	1...2 недели	28536 руб. – +
L03601	ДИ	0,6	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03464	ДИ	1	0,25	G1/2	1...2 недели	31260 руб. – +
L03520	ДИ	1	0,25	G1/4	1...2 недели	31260 руб. – +
L03576	ДИ	1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03492	ДИ	1	0,5	G1/2	1...2 недели	28536 руб. – +
L03548	ДИ	1	0,5	G1/4	1...2 недели	28536 руб. – +
L03604	ДИ	1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03467	ДИ	1,6	0,25	G1/2	1...2 недели	31260 руб. – +
L03523	ДИ	1,6	0,25	G1/4	1...2 недели	31260 руб. – +
L03579	ДИ	1,6	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03495	ДИ	1,6	0,5	G1/2	1...2 недели	28536 руб. – +
L03551	ДИ	1,6	0,5	G1/4	1...2 недели	28536 руб. – +
L03607	ДИ	1,6	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03469	ДИ	2,5	0,25	G1/2	1...2 недели	31260 руб. – +
L03525	ДИ	2,5	0,25	G1/4	1...2 недели	31260 руб. – +
L03581	ДИ	2,5	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03497	ДИ	2,5	0,5	G1/2	1...2 недели	28536 руб. – +
L03553	ДИ	2,5	0,5	G1/4	1...2 недели	28536 руб. – +
L03609	ДИ	2,5	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03444	ДИВ	0,05	0,25	G1/2	1...2 недели	31260 руб. – +
L03500	ДИВ	0,05	0,25	G1/4	1...2 недели	31260 руб. – +
L03556	ДИВ	0,05	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03472	ДИВ	0,05	0,5	G1/2	1...2 недели	28536 руб. – +
L03528	ДИВ	0,05	0,5	G1/4	1...2 недели	28536 руб. – +
L03584	ДИВ	0,05	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03447	ДИВ	0,08	0,25	G1/2	1...2 недели	31260 руб. – +
L03503	ДИВ	0,08	0,25	G1/4	1...2 недели	31260 руб. – +
L03559	ДИВ	0,08	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03475	ДИВ	0,08	0,5	G1/2	1...2 недели	28536 руб. – +
L03531	ДИВ	0,08	0,5	G1/4	1...2 недели	28536 руб. – +
L03587	ДИВ	0,08	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03451	ДИВ	0,1	0,25	G1/2	1...2 недели	31260 руб. – +
L03507	ДИВ	0,1	0,25	G1/4	1...2 недели	31260 руб. – +
L03563	ДИВ	0,1	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03479	ДИВ	0,1	0,5	G1/2	1...2 недели	28536 руб. – +
L03535	ДИВ	0,1	0,5	G1/4	1...2 недели	28536 руб. – +
L03591	ДИВ	0,1	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03452	ДИВ	0,15	0,25	G1/2	1...2 недели	31260 руб. – +
L03508	ДИВ	0,15	0,25	G1/4	1...2 недели	31260 руб. – +
L03564	ДИВ	0,15	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03480	ДИВ	0,15	0,5	G1/2	1...2 недели	28536 руб. – +
L03536	ДИВ	0,15	0,5	G1/4	1...2 недели	28536 руб. – +
L03592	ДИВ	0,15	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03457	ДИВ	0,3	0,25	G1/2	1...2 недели	31260 руб. – +
L03513	ДИВ	0,3	0,25	G1/4	1...2 недели	31260 руб. – +
L03569	ДИВ	0,3	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03485	ДИВ	0,3	0,5	G1/2	1...2 недели	28536 руб. – +
L03541	ДИВ	0,3	0,5	G1/4	1...2 недели	28536 руб. – +
L03597	ДИВ	0,3	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03462	ДИВ	0,9	0,25	G1/2	1...2 недели	31260 руб. – +
L03518	ДИВ	0,9	0,25	G1/4	1...2 недели	31260 руб. – +
L03574	ДИВ	0,9	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03490	ДИВ	0,9	0,5	G1/2	1...2 недели	28536 руб. – +
L03546	ДИВ	0,9	0,5	G1/4	1...2 недели	28536 руб. – +
L03602	ДИВ	0,9	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03465	ДИВ	1,5	0,25	G1/2	1...2 недели	31260 руб. – +
L03521	ДИВ	1,5	0,25	G1/4	1...2 недели	31260 руб. – +
L03577	ДИВ	1,5	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03493	ДИВ	1,5	0,5	G1/2	1...2 недели	28536 руб. – +
L03549	ДИВ	1,5	0,5	G1/4	1...2 недели	28536 руб. – +
L03605	ДИВ	1,5	0,5	М20х1,5	1...2 недели	28536 руб. – +
L03468	ДИВ	2,4	0,25	G1/2	1...2 недели	31260 руб. – +
L03524	ДИВ	2,4	0,25	G1/4	1...2 недели	31260 руб. – +
L03580	ДИВ	2,4	0,25	М20х1,5	1...2 недели	31260 руб. – +
L03496	ДИВ	2,4	0,5	G1/2	1...2 недели	28536 руб. – +
L03552	ДИВ	2,4	0,5	G1/4	1...2 недели	28536 руб. – +
L03608	ДИВ	2,4	0,5	М20х1,5	1...2 недели	28536 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Блоки питания

Блок питания БП97

Звоните Подробнее от 624 руб. Наличие: Со склада В корзину

Блок питания влагозащищенный БП67

Звоните Подробнее от 741 руб. Наличие: Со склада В корзину
