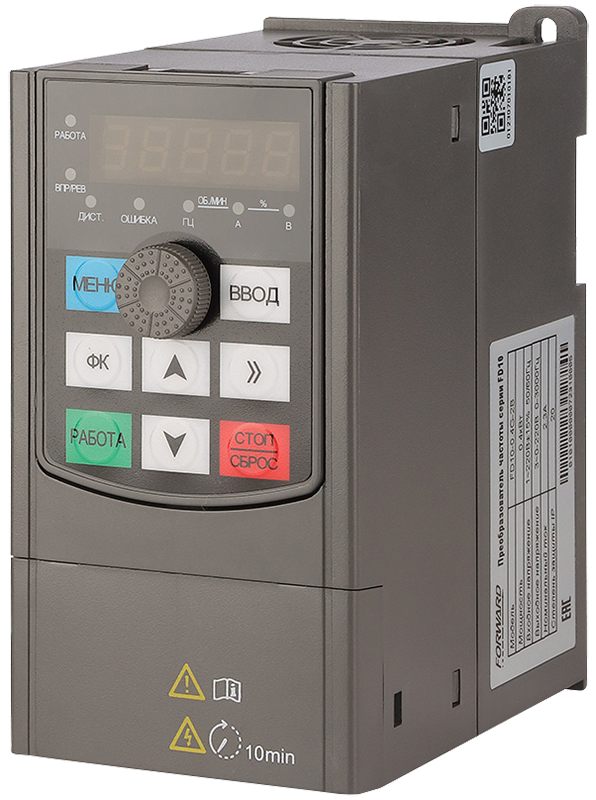

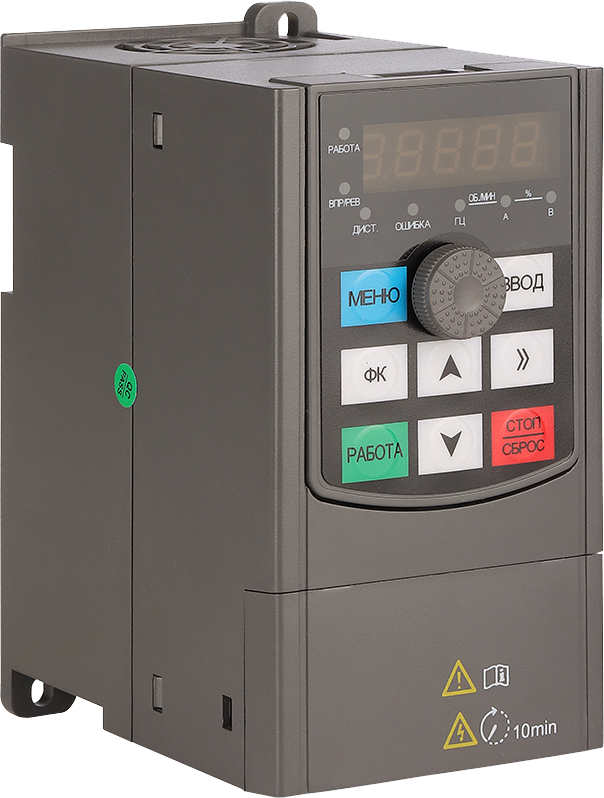

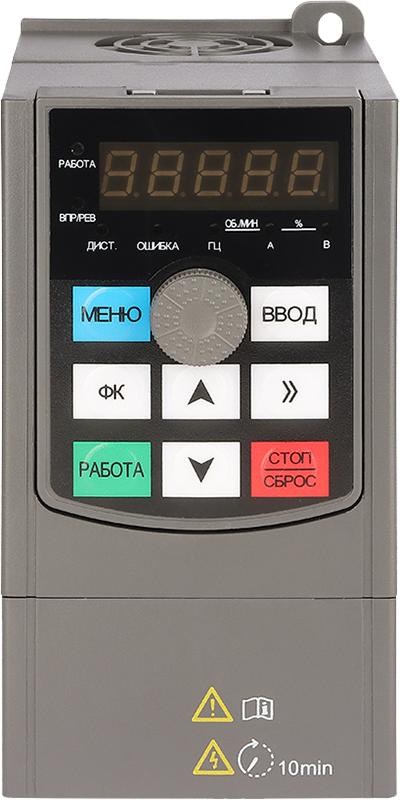

Преобразователи частоты серии FD10

Прибор для изменения скорости вращения вала однофазных и трехфазных асинхронных электродвигателей

Выходная мощность: 0,4...2,2 кВт (для однофазных), 0,4...7,5 кВт (для трехфазных)
Выходная частота: 0...400 Гц
Выходной ток: 2,3...9,6 А (для однофазных), 1,5...17 А (для трехфазных)
Количество фаз: 1 или 3
Входы: 2 аналоговых (0...10 В, 4...20 мА), 5 дискретных
Выходы: 1 аналоговый (0...10 В, 4...20 мА), 2 дискретных, 2 реле
Реле: ~3 А, 250 В
Интерфейс: RS-485
Защита: IP20
Монтаж: в щит или на стену

В закладки

Цена обновляется Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Преобразователи частоты FD10 – самое компактное и простое решение для управления асинхронными электродвигателями.

Минимальное количество настроек и функциональных возможностей делает преобразователь частоты FD10 невероятно простым в использовании.

Основные области применения:

Системы вентиляции
Насосные агрегаты
Прочие общепромышленные механизмы

Особенности:

Применение:

Плавное регулирование скорости вращения электродвигателя позволяет во многих случаях отказаться от использования редукторов, вариаторов, дросселей и другой регулирующей аппаратуры, что значительно упрощает управляемую механическую систему, повышает ее надежность и снижает эксплуатационные расходы.

Частотно регулируемое управление электродвигателем обеспечивает его плавный, без повышенных пусковых токов и механических ударов разгон и остановку, что снижает нагрузку на двигатель и связанные с ним передаточные механизмы, увеличивает срок их эксплуатации. При этом появляется возможность, по условиям поставленной задачи, регулирования частоты вращения и крутящего момента приводных двигателей агрегатов и технологического
оборудования.

Встроенный ПИД-регулятор позволяет реализовать системы регулирования скорости управляемых двигателей и связанных с ним технологических процессов.

Применение обратной связи, в системах с преобразователем частоты, обеспечивает качественное поддержание скорости двигателя или регулируемого технологического параметра при переменных нагрузках и других возмущающих воздействиях.

Технические характеристики:

Параметр	Значение
Характеристики сети питания
Номинальное входное напряжения	Однофазное ~220 В ±15% Трехфазное ~380 В ±15%
Входная частота	50/60 Гц±5%
Выходные характеристики
Выходное напряжение	0...номинальное напряжение на входе
Выходная частота	0...400 Гц
Точность регулирования выходной частоты	±0,5 (в режиме управления напряжение/частота) ±0,2 (в векторном режиме управления)
Перегрузочная способность по току от номинального значения	150% в течении 60 с 180% в течении 10 с
Основные показатели регулирования
Тип двигателя	Асинхронный
Режим управления двигателем	Управление напряжением/частотой (V/F) Векторное управление без датчиков обратной связи Регулирование крутящего момента
Частота ШИМ	1...15 кГц Частота ШИМ автоматически регулируется в зависимости от температуры и характеристик нагрузки
Пусковой момент	0,25 Гц/150% (в векторном режиме управление без датчиков обратной связи) 0,5 Гц/150% (в режиме управления напряжение/частота)
Шаг частоты	Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,05%.
Основные функции
Возможность торможения постоянным током	Торможение постоянным током при включении и останове Частота торможения постоянным током: 0 Гц...максимальная частота, время торможения: 0...25 с
Тормозной блок	Стандартный встроенный с возможностью подключения тормозных резисторов
Компенсация момента	Автоматическое повышение крутящего момента Повышение крутящего момента вручную: 0,1...30.0%
Кривая U/f	Линейная, многоточечная, степени 1,2, 1,4, 1,6, 1,8
Кривые разгона и торможения	Линейное изменение, S-образная кривая; многоточечная Диапазон разгона/торможения: 0...3600 с
Автоматическое регулирование напряжения	Автоматически поддерживает постоянное выходное напряжение при колебаниях входного напряжения
Работа в толчковом режиме	Частота работы в толчковом режиме: 0 Гц ～ максимальная частота Время разгона/торможения в толчковом режиме: 0,1...3600 с
Простой ПЛК и многоступенчатая настройка оборотов	Можно задать до 16 скоростей через встроенный ПЛК или клеммы управления
Встроенный ПИД-регулятор	Встроенный ПИД-регулятор для управления параметрами процесса с обратной связью (такими как давление, температура, расход и прочее)
Регулирование времени/длины/счет импульсов	Функция управления временем/длиной/подсчетом
Управление остановом при перенапряжении и перегрузке по току	Автоматическое ограничение тока и уровня напряжения во время рабочего процесса, предотвращение частых отключений ввиду перегрузки по току и перенапряжению
Функция защиты от сбоев	Комплексная защита включает в себя защиту от сверхтока, перенапряжения, пониженного напряжения, перегрева, неисправной выходной фазы, перегрузки, короткого замыкания и прочего. Имеется регистрация состояния ПЧ во время возникновения неисправности и имеет функцию автоматического сброса неисправности
Способ управления	Управление с панели управления Управление с клемм управления Управление при помощи встроенного интерфейса Modbus RTU
Способ регулировки частоты выходного напряжения	Цифровая настройка, аналоговая настройка, настройка частоты импульсов, настройка при помощи интерфейса Modbus RTU, многоступенчатая настройка, простой ПЛК, ПИД-регулятор
Входы	2 программируемых аналоговых входа: AI1 (0...10 В); AI2 (0...10 В или 4...20 мА) 5 программируемых дискретных входов: DI1...DI5, DI5 можно использовать в качестве входной клеммы высокочастотных импульсов до 50 кГц
Источники команд управления	Панель управления, дискретных вход, протокол связи (Modbus)
Выходы	1 программируемый аналоговый выход: AO1, совместим с 0...10 В или 4...20 мА 2 программируемых дискретных выхода с открытым коллектором (выход FM-COM может быть использован в качестве высокочастотного импульсного с частотой до 50 кГц) 2 программируемых релейных выхода ~3 А, 250 В, =1 А, 30 В: T/С NO, T/B NC, общая клемма T/A P/С NO, P/B NC, общая клемма P/A
Обмен данными	Поддержка стандартного протокола связи MODBUS-RTU по интерфейсу RS-485
Панель управления	Выносной (до 10 м) однострочный пятизначный семисегментный дисплей
Комплектация	Монтажная рамка и удлинительный кабель (2 м) в стандартной комплектации Дополнительно можно заказать удлинительный кабель до 10 м
Опции	Дополнительно можно заказать защитное покрытие всех плат электроизоляционным лаком
Окружающая среда, исполнение привода
Корпус	IP20 (принудительное воздушное охлаждение)
Максимальная высота	До 1000 м, свыше 1000 м снижение номинальной мощности, не более 3000 м
Рабочая температура	−10...50°C (свыше 40°C, снижение мощности), исключая попадание прямых солнечных лучей
Относительная влажность	≤ 90%RH (без образования конденсата)
Вибрация	0,6g (5,9 м/c2)
Температура хранения	−20...60°C (без образования конденсата)
Монтаж	Настенный, в шкаф
Место установки	Без присутствия агрессивных и горючих газов, пыли и иных взвесей в воздухе, масляных паров

Модификации:

Модель	Ном. входной ток, А	Ном. выходной ток, А	Выходная мощность, кВт	Габаритные размеры (В×Ш×Г), мм	Вес, кг
Питание однофазное ~220 В
FD10-0K4G-2B	5,4	2,3	0,4	170×85×140	0,98
FD10-0K75G-2B	8,2	4	0,75
FD10-1K5G-2B	14	7	1,5
FD10-2K2G-2B	24	9,6	2,2
Питание трехфазное ~380 В
FD10-0K4G-4B		1,5	0,4	170×85×140	0,98
FD10-0K75G-4B	3,4	2,5	0,75
FD10-1K5G-4B	5	4,2	1,5
FD10-2K2G-4B	6,5	5,5	2,2
FD10-4K0G-4B	11	9,5	4	170×85×140	1,38
FD10-5K5G-4B	15	13	5,5	170×85×140	1,38
FD10-7K5G-4B	20	17	7,5	170×85×140	2,48

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	W	H	B	Диаметр монтажного отверстия
FD10-0K4G-2B	67,5	157	85	170	140	5
FD10-0K75G-2B
FD10-1K5G-2B
FD10-2K2G-2B
FD10-0K4G-4B
FD10-0K75G-4B
FD10-1K5G-4B
FD10-2K2G-4B
FD10-4K0G-4B	86	185	95	194	150
FD10-5K5G-4B	86	185	95	194	150
FD10-7K5G-4B	106	235	125	245	170

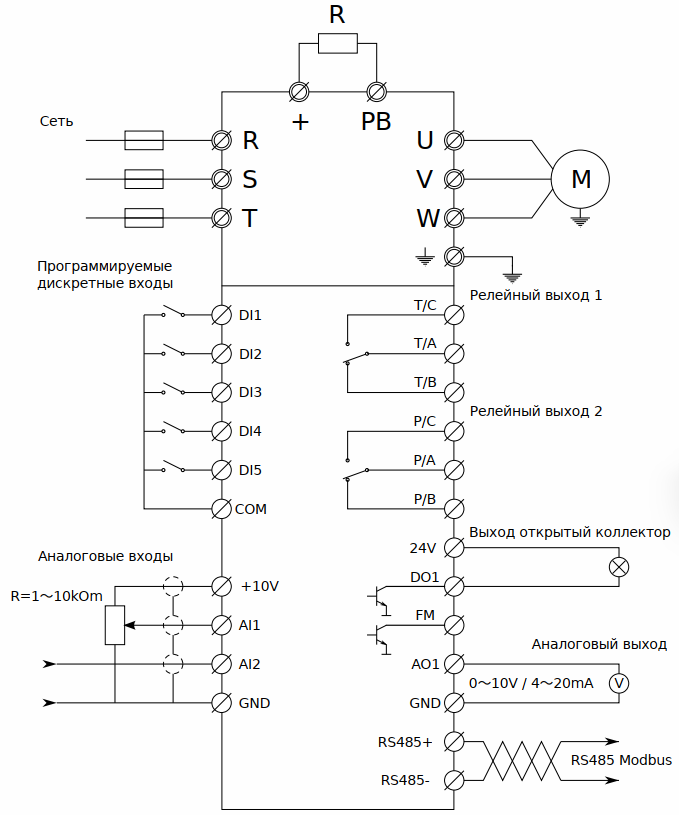

Схема подключения

Версия: 2025-05-23-КВА

Артикул	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость
1 фаза х 220В 3 фазы х 380В	0,4 0,75 1,5 2,2 4 5,5 7,5

Артикул	Модель	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость
V24432	FD10-2K2G-4B	3 фазы х 380В	2,2	Со склада	Обновляется – +

Артикул	Модель	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость
V24425	FD10-0K4G-2B	1 фаза х 220В	0,4	1...2 недели	Обновляется – +
V24427	FD10-0K75G-2B	1 фаза х 220В	0,75	1...2 недели	Обновляется – +
V24429	FD10-1K5G-2B	1 фаза х 220В	1,5	1...2 недели	Обновляется – +
V24431	FD10-2K2G-2B	1 фаза х 220В	2,2	1...2 недели	Обновляется – +
V24433	FD10-4K0G-2B	1 фаза х 220В	4	1...2 недели	Обновляется – +
V24435	FD10-5K5G-2B	1 фаза х 220В	5,5	1...2 недели	Обновляется – +
V24426	FD10-0K4G-4B	3 фазы х 380В	0,4	1...2 недели	Обновляется – +
V24428	FD10-0K75G-4B	3 фазы х 380В	0,75	1...2 недели	Обновляется – +
V24430	FD10-1K5G-4B	3 фазы х 380В	1,5	1...2 недели	Обновляется – +
V24432	FD10-2K2G-4B	3 фазы х 380В	2,2	Со склада	Обновляется – +
V24434	FD10-4K0G-4B	3 фазы х 380В	4	1...2 недели	Обновляется – +
V24436	FD10-5K5G-4B	3 фазы х 380В	5,5	1...2 недели	Обновляется – +
V24437	FD10-7K5G-4B	3 фазы х 380В	7,5	1...2 недели	Обновляется – +
