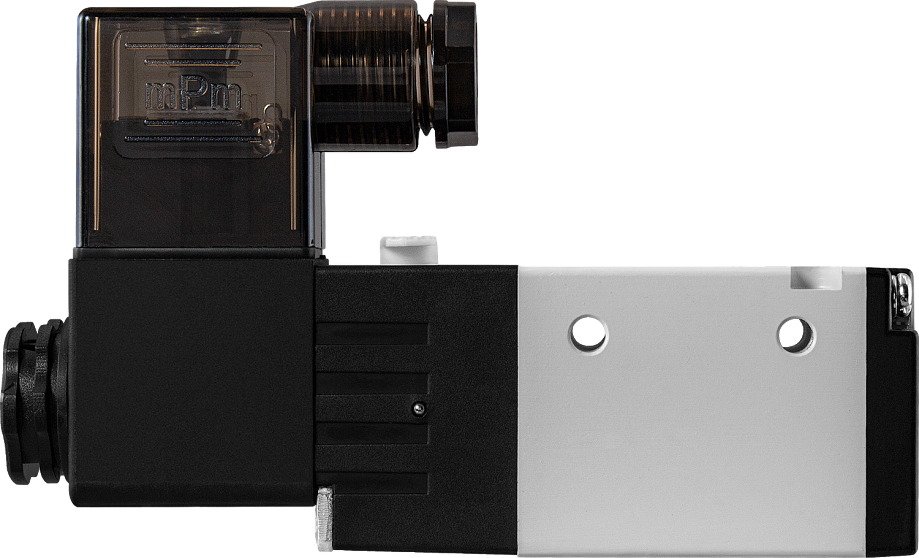

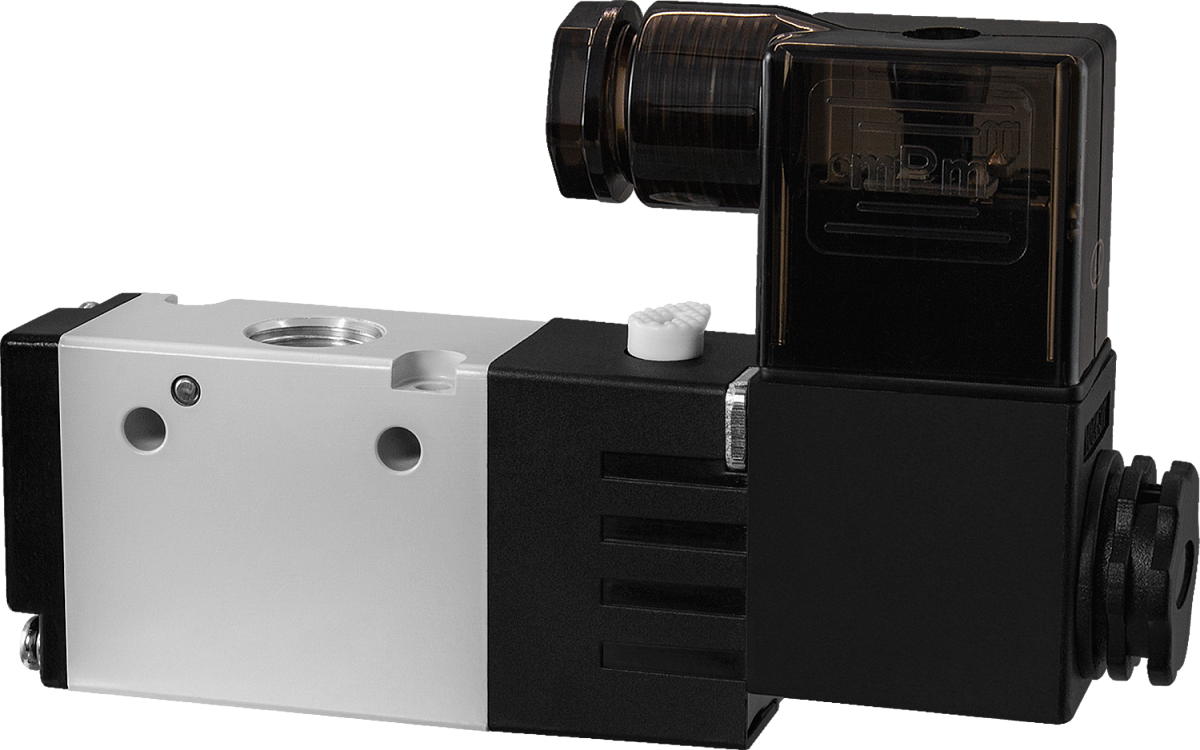

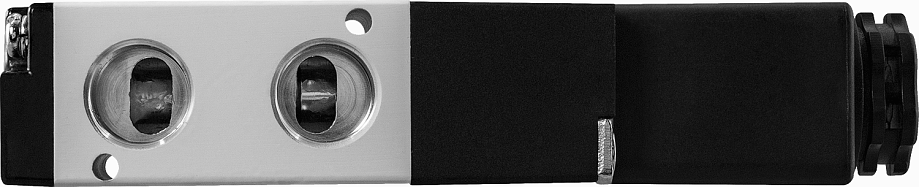

Электромагнитный пневмораспределитель РЭПВ-32 НО

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 3/2, нормально открытый
Присоединение: G⅛", G¼", G⅜"
Напряжение питания: ~220 В
Пропускная способность: 850...2250 л/мин
Рабочее давление: 0,15...0,8 МПа
Рабочая температура: −5...+60°C

В закладки

от 1 236 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (25)
Все модификации ()
Отзывы (0)

Электромагнитный пневмораспределитель cерии РЭПВ-32 НО 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Особенности:

Нормально открытый (путь «порт питания (Р) - рабочий порт (А)» открыт в исходном положении, см. раздел Описание прибора)
Моностабильные распределители управляются при помощи катушки, возврат за счет пружины

Для установки пневмораспределителей используются монтажные плиты ПМ-32 с заглушками ЗТР и ЗП.

Для подключения катушек с питанием =12 В и =24 В используются блоки питания, например, БП97, БП67, DR

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2, нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛"	¼"	⅜"
Присоединение	G⅛"	G¼"	G⅜"
Пропускная способность (при давлении 0,6 МПа)	850 л/мин	1500 л/мин	2250 л/мин
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Допуск по напряжению	±10%
Катушка	КС-18	КС-28 ASEx580
Потребляемая мощность катушки	~3,5 ВА/=3 Вт	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Температура эксплуатации	−5…+60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение	Пневматическая схема	Габаритные размеры, мм	Вес, г
Нормально открытые с одной катушкой управления
РЭПВ-3211-18 НО	G⅛"	P - порт питания A - рабочий порт R - порт выхлопа	54×89×18	102
РЭПВ-3221-14 НО	G¼"		67×111×22	186
РЭПВ-3231-38 НО	G⅜"		70×122×27	244

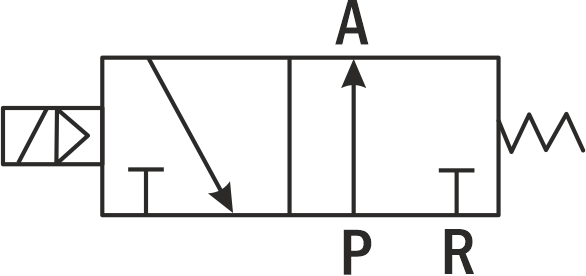

Описание прибора:Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32 НО, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P соединен с рабочим портом А, порт выхлопа R перекрыт. При подаче питания на катушку порт питания Р перекрывается, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.

Таблица соответствия аксессуаров:

Модель	Модель плиты	Модель постовой заглушки	Модель торцевой заглушки
РЭПВ-3211-18 НО	ПМ-3218	ЗП-3218	ЗТР-18
РЭПВ-3221-14 НО	ПМ-3214	ЗП-3214	ЗТР-14
РЭПВ-3231-38 НО	ПМ-3238	–	ЗТР-38

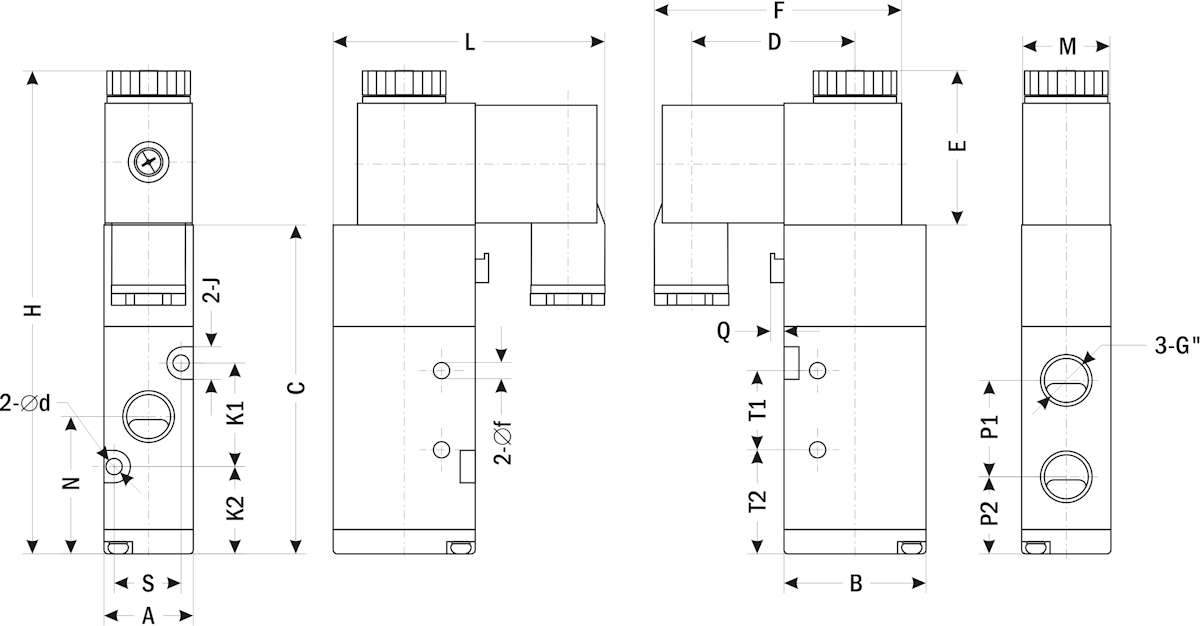

Габаритные размеры

Модель	Размер, мм
Модель	G	A	B	C	D	d	E	F	f	Н
РЭПВ-3231-18 НО	⅛"	18	27	59	34	2-3	30	52	2-3	89
РЭПВ-3221-14 НО	¼"	22	35	73	37	2-3	38	62	2-4	111
РЭПВ-3211-38 НО	⅜"	27	40	84	37	2-3	38	62	2-4	122

Модель	Размер, мм
Модель	J	K1	K2	L	M	N	P1	P2	Q	S	T1	T2
РЭПВ-3231-18 НО	2-6	20	13	54	18	23	17	14	2,5	13	22	12
РЭПВ-3221-14 НО	2-6	30	12	67	22	28	23	17	3,5	17	25	14
ЭПВ-3211-38 НО	2-8	36	15	70	22	34	25	22	3,5	20	30	17
