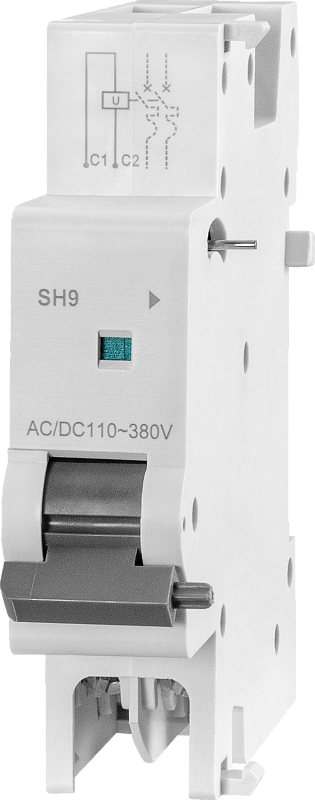

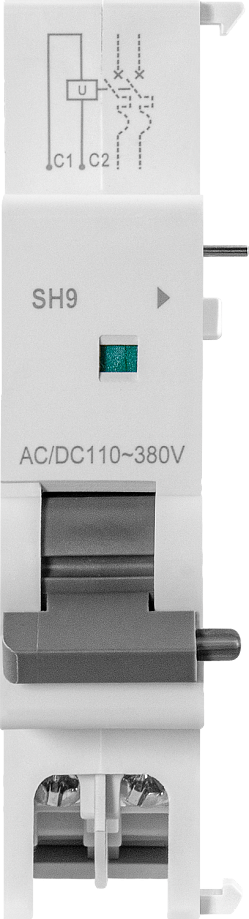

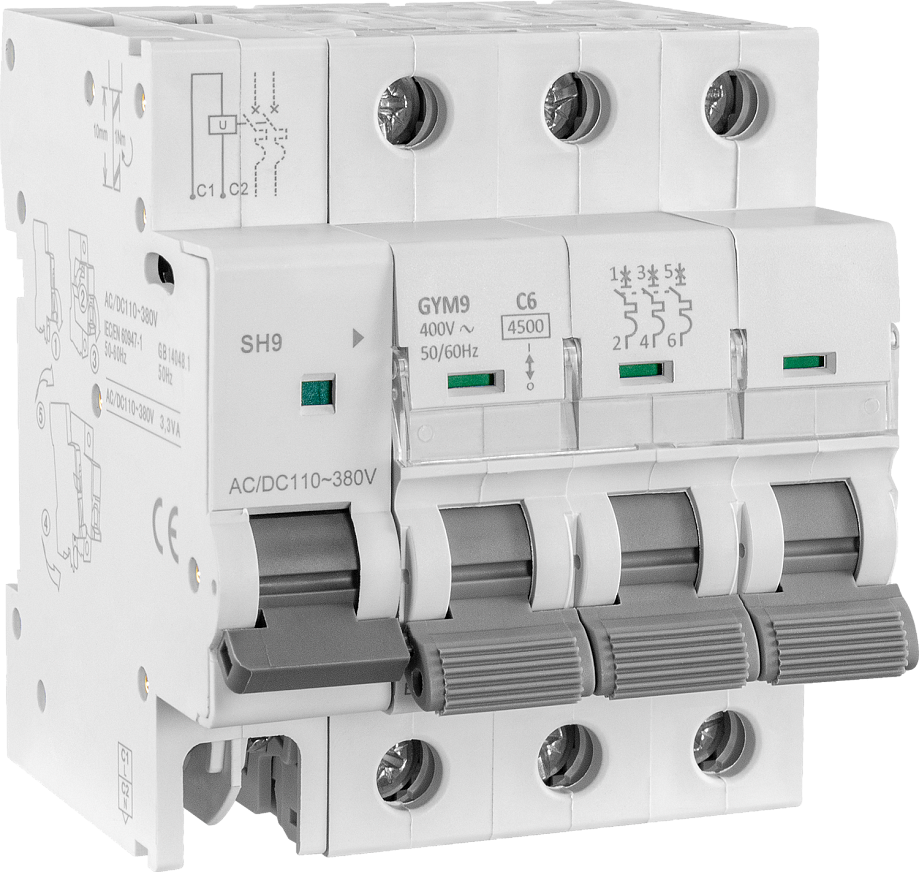

Расцепитель независимый SH9 для дистанционного отключения автоматических выключателей
GYM9-1P,
GYM9-3P
Особенности:
- При подаче напряжения на катушку расцепителя происходит отключение присоединенного выключателя

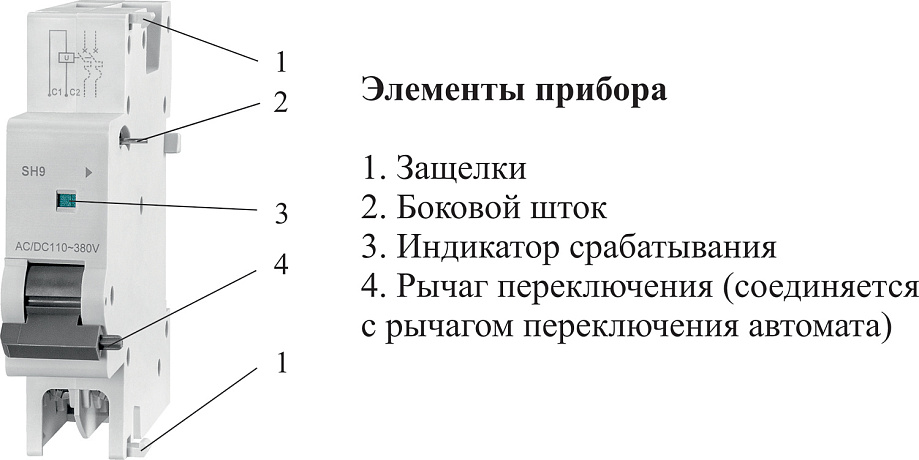

- Индикатор срабатывания
- Для предотвращения выхода катушки расцепителя из строя из-за перегрева управление должно осуществляться в импульсном режиме
- Часто используется для отключения автоматов вентиляции и кондиционирования при срабатывании пожарной сигнализации

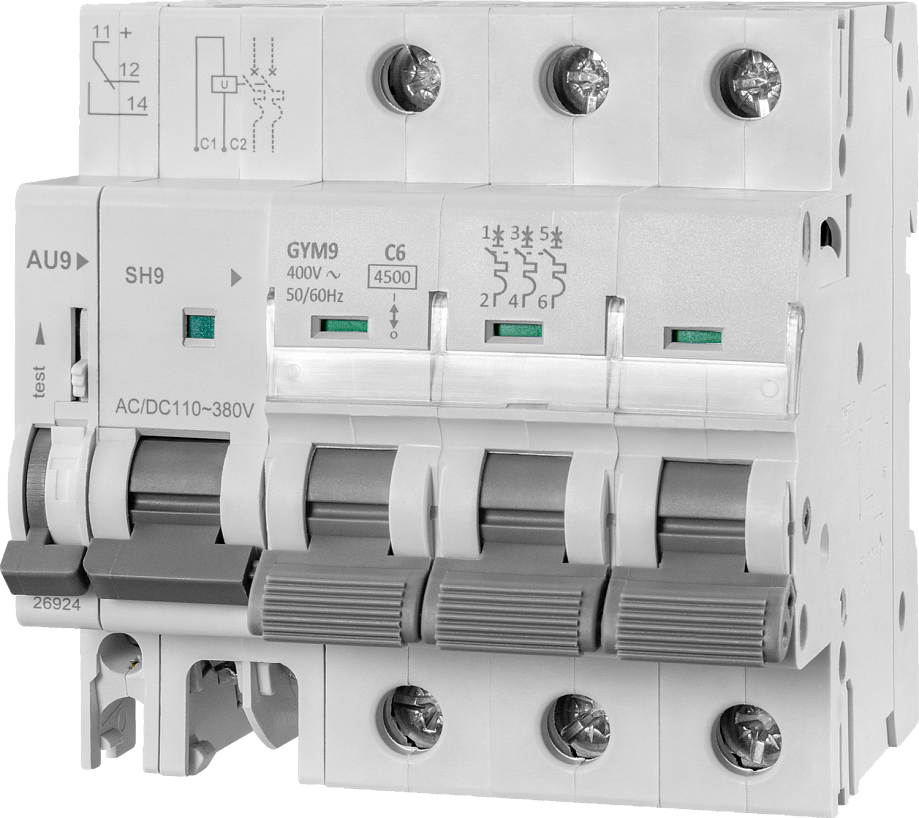

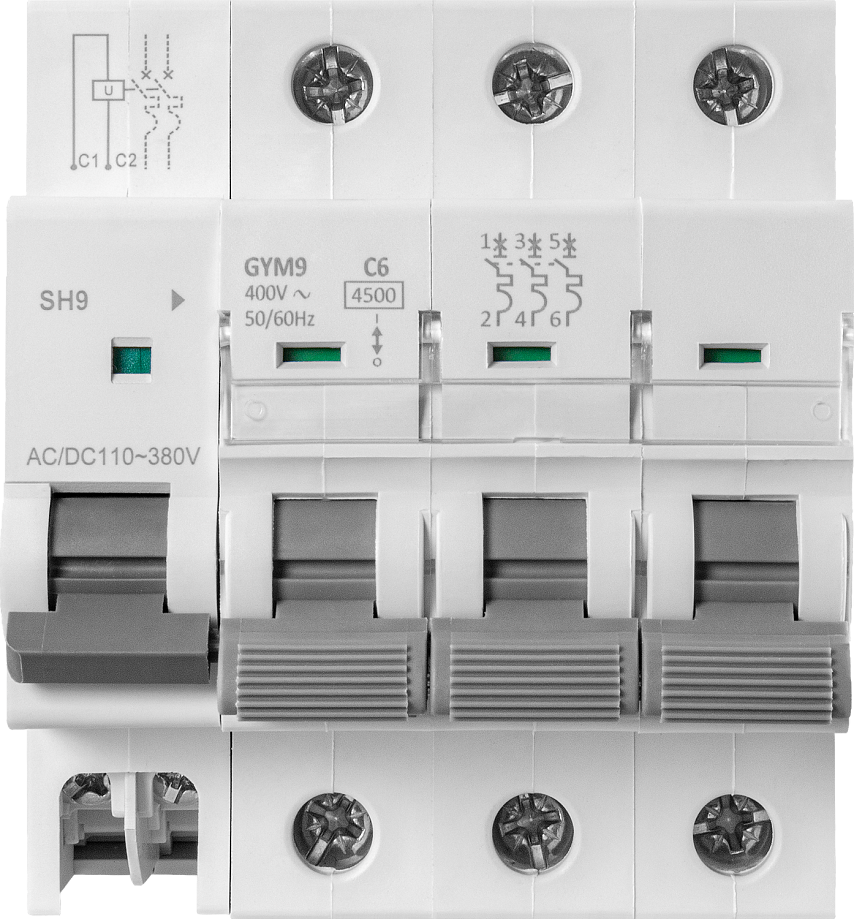

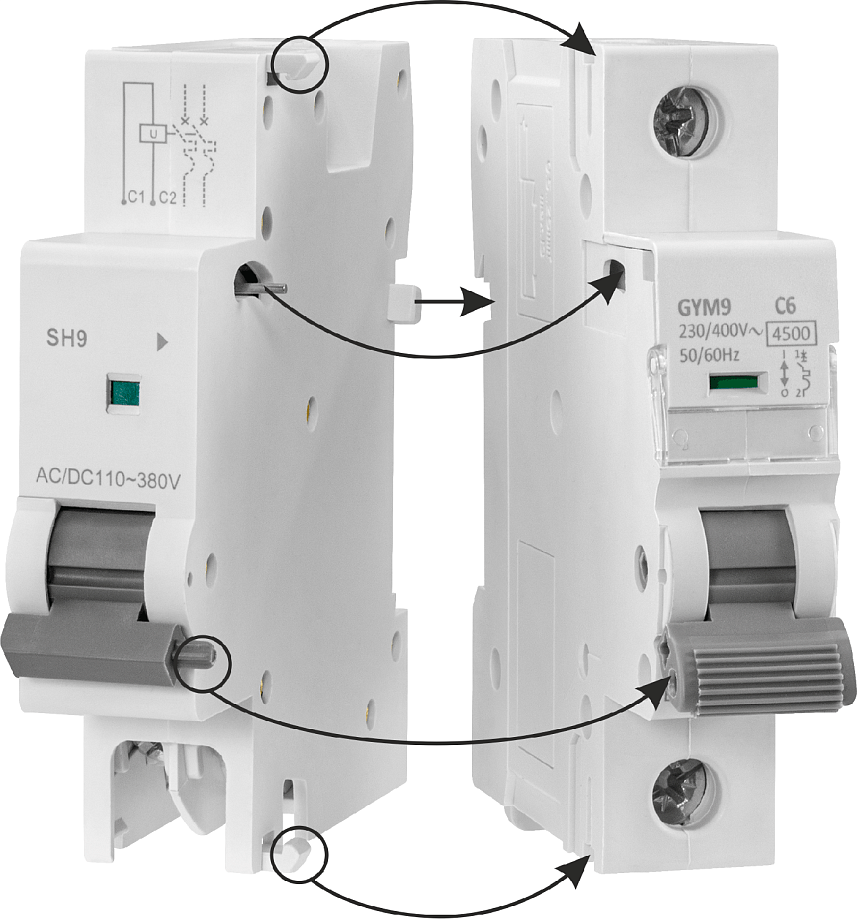

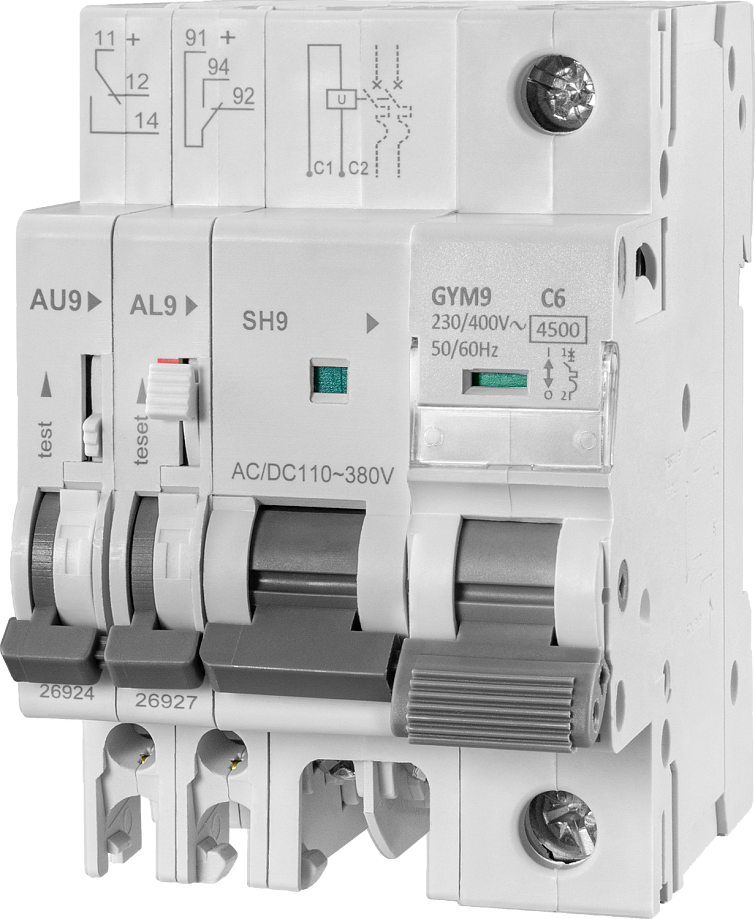

- Может устанавливаться на автомат вместе с аварийным контактом AL9 и дополнительным контактом AU9, возможна установка не более трех приборов одновременно, слева от автомата. Если в сборке используется расцепитель, сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке
Технические характеристики:
| Параметр | Значение |
| Напряжение катушки расцепителя | ~120...415 В/=120 В |
| Номинальная частота | 50...60 Гц |
| Время отключения | <10 мс |
| Сопротивление катушки расцепителя | 225 Ом |
| Механическая износостойкость | > 104 циклов |
| Монтаж | Слева от автомата, стандарт 1S |
| Степень пылевлагозащиты | IP20 |
| Сечение кабеля | ≤2,5 мм² |
| Температура эксплуатации | −25...+40°С |
| Габаритные размеры | 84×18×72 мм |
| Вес | 60 г |

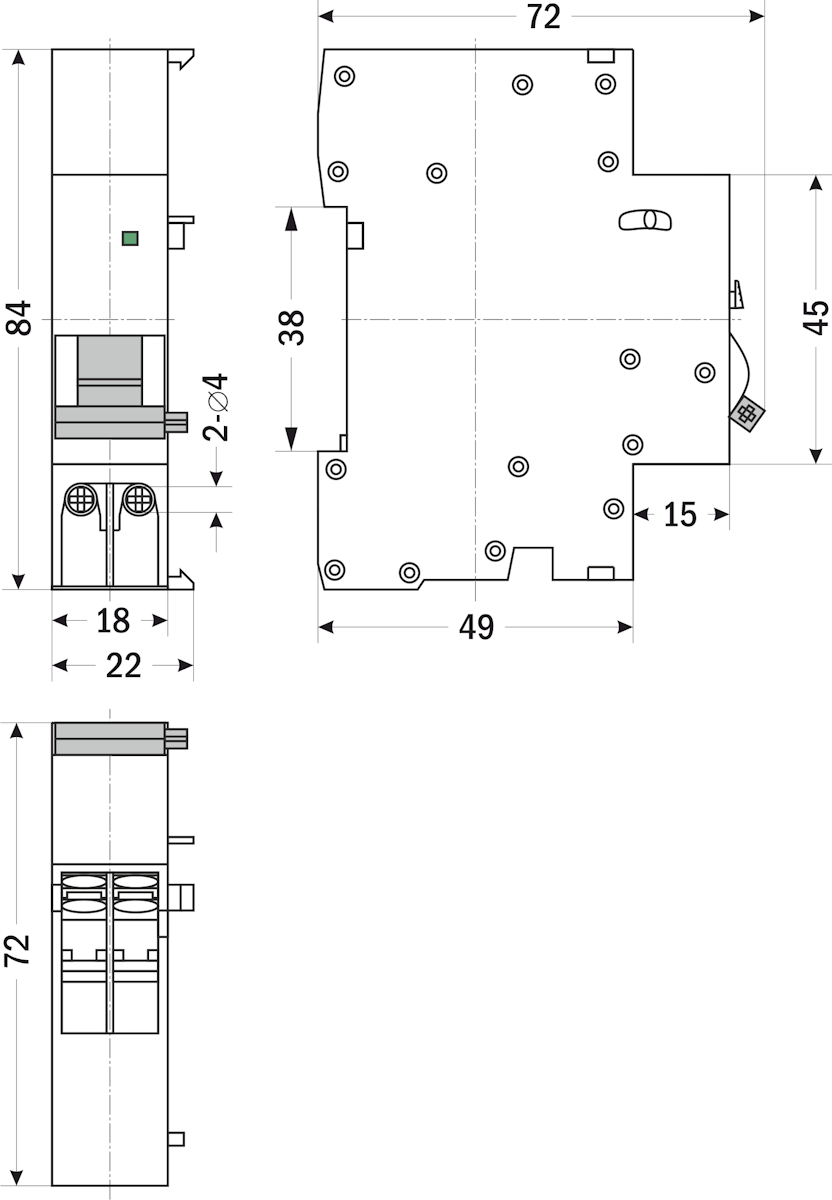

| Габаритные размеры |
 |
Версия: 2025-10-22-СДГ
