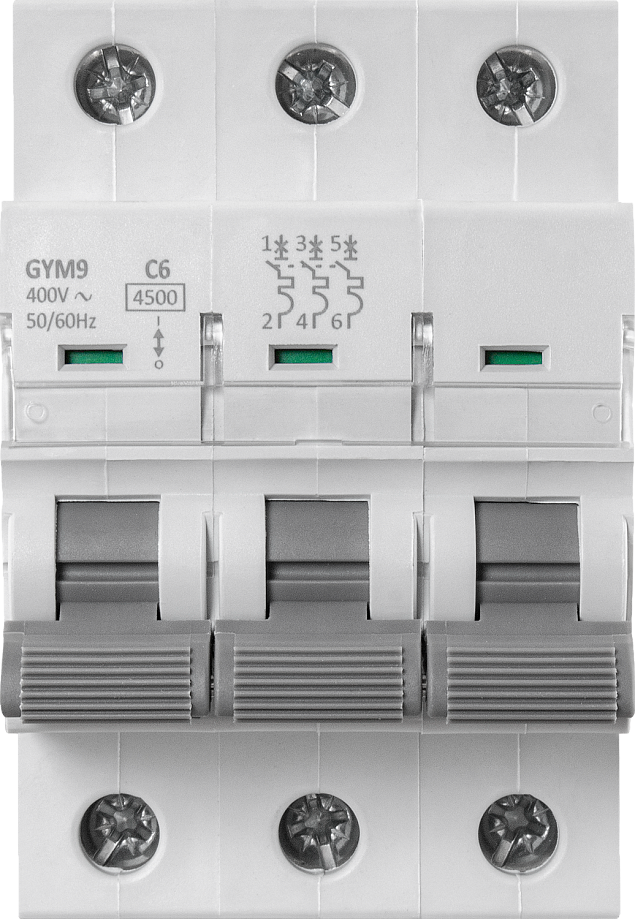

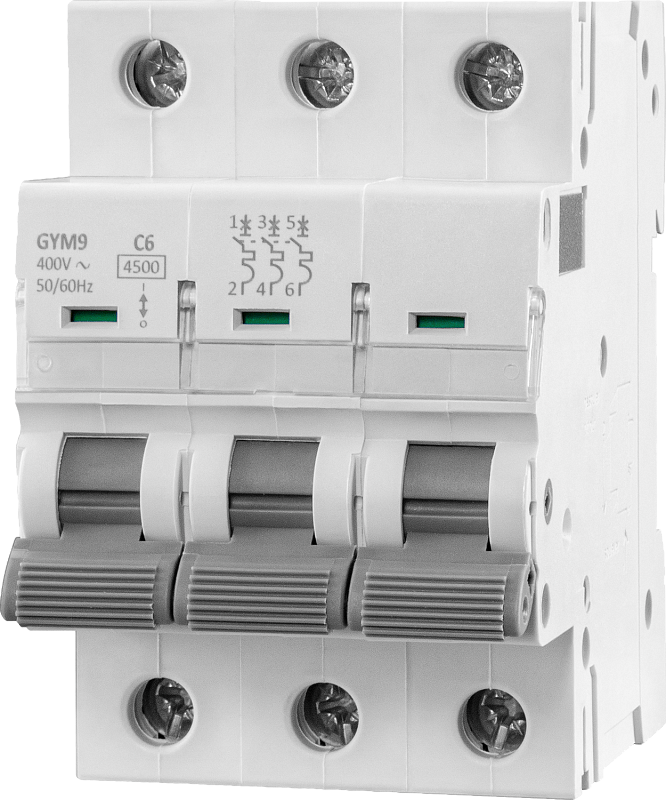

Автоматический выключатель GYM9-3P

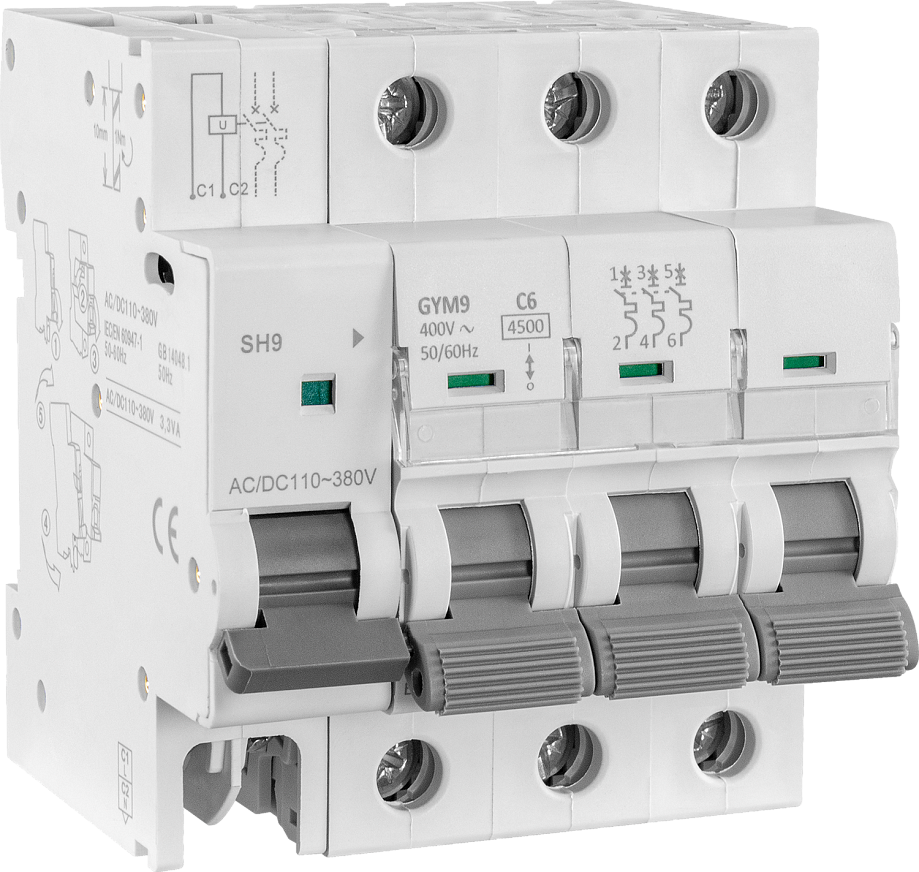

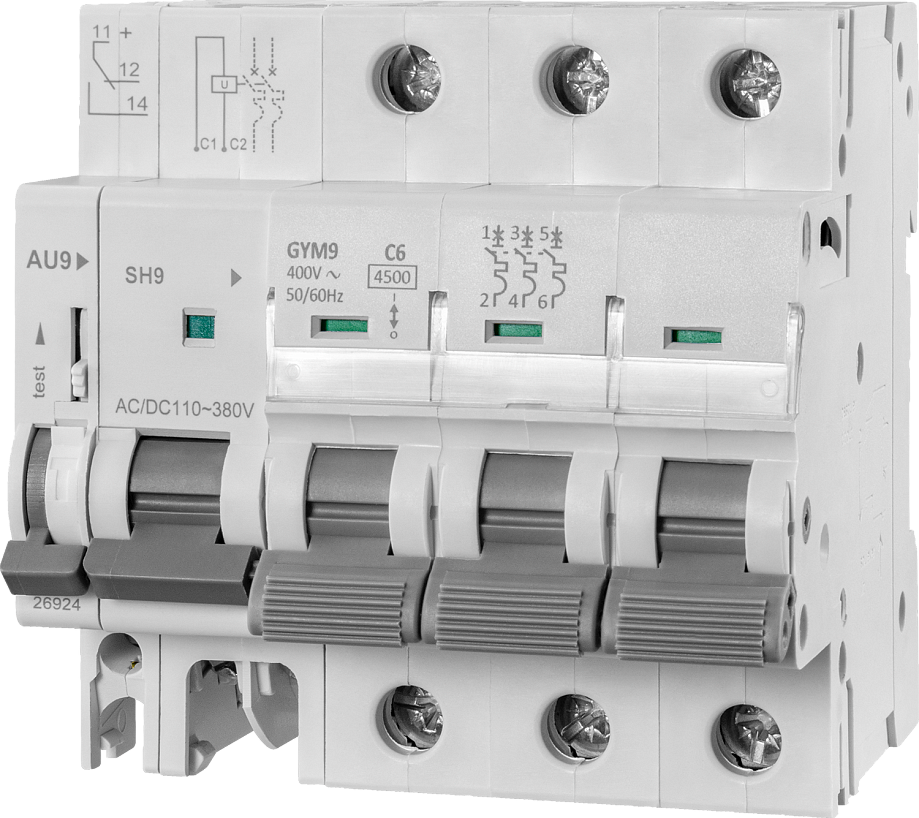

GYM9-3P c расцепителем SH9 и дополнительным контактом AU9

Прибор для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Количество полюсов: 3
Характеристика: B или C
Номинальный ток: 6...63 А
Номинальное напряжение: ~230 В/~400 В
Номинальная отключающая способность: 4,5 кА
Индикатор положения контактов

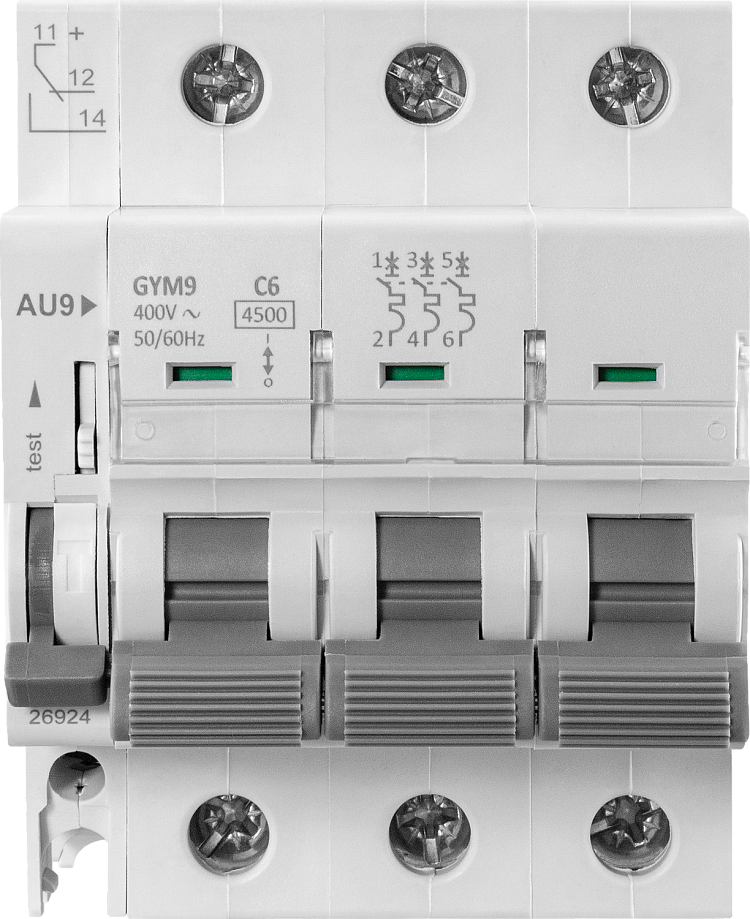

Возможность расширения функционала с помощью расцепителя SH9, аварийного контакта AL9 или дополнительного контакта AU9
Автомат совместим с устройствами повторного включения (реклоузерами) GRD9L-C, GRD9L-D, GRD9L-R, GRD9L-S
Монтаж: на DIN-рейку, стандарт 3S

В закладки

от 1 158 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Автоматический выключатель GYM9-3P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Особенности:

Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания

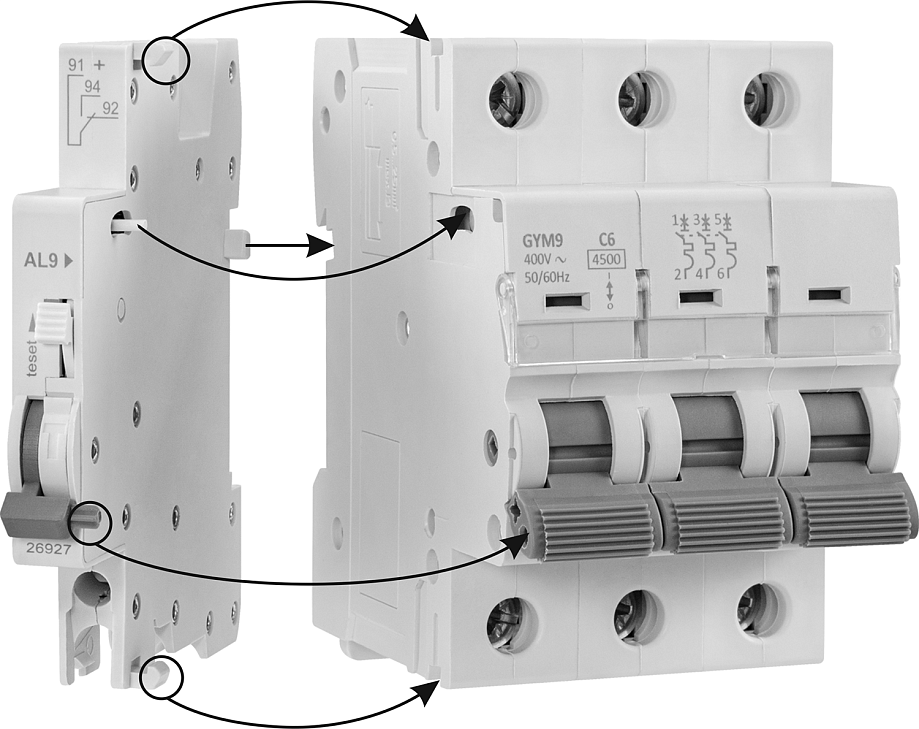

Возможность расширения функционала. Расцепитель SH9, аварийный контакт AL9 или дополнительный контакт AU9 устанавливаются слева к автомату, возможна установка не более трех приборов одновременно. Если в сборке используется расцепитель, то сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке

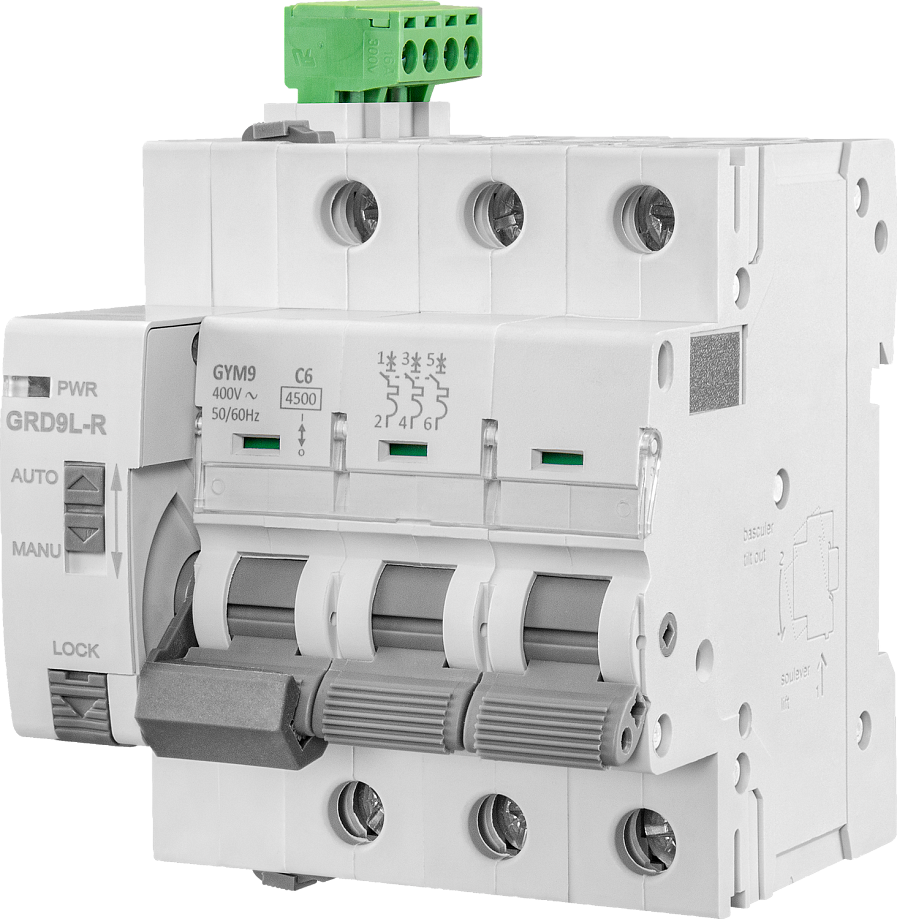

Автомат совместим с устройствами повторного включения (реклоузерами) GRD9L-C, GRD9L-D, GRD9L-R, GRD9L-S. Устанавливаются слева, возможна установка не более одного прибора

Технические характеристики:

Параметр	Значение
Количество полюсов	3
Характеристика	B или C
Номинальный ток	6 А, 10 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63А
Номинальное напряжение	~230 В/~400 В
Номинальная частота	50...60 Гц
Напряжение изоляции	500 В
Номинальная отключающая способность	4,5 кА
Номинальное выдерживаемое импульсное напряжение	4 кВ
Тип расцепителя	Термомагнитный
Электрическая износостойкость	>2×10⁴ циклов
Механическая износостойкость	> 10⁴ циклов
Монтаж	На DIN-рейку, стандарт 3S
Степень пылевлагозащиты	IP20
Тип зажима	Одинарная клемма
Сечение кабеля	0,5...25 мм²
Температура эксплуатации	−25...+40°С
Температура хранения	−25...+70°С
Габаритные размеры	82×53×74 мм
Вес	300 г

Габаритные размеры

Версия: 2025-10-22-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.10.2025	0.86 Мб

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
6 10 16 25 32 40 50 63	B C

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
V62032	6	B	Со склада	1158 руб. – +
V62040	6	C	Со склада	1158 руб. – +
V62041	10	C	Со склада	1158 руб. – +
V62042	16	C	Со склада	1158 руб. – +
V62043	25	C	Со склада	1158 руб. – +
V62036	32	B	Со склада	1193 руб. – +
V62044	32	C	Со склада	1193 руб. – +
V62045	40	C	Со склада	1193 руб. – +
V62046	50	C	Со склада	1275 руб. – +
V62039	63	B	Со склада	1275 руб. – +
V62047	63	C	Со склада	1275 руб. – +

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
V62032	6	B	Со склада	1158 руб. – +
V62040	6	C	Со склада	1158 руб. – +
V62033	10	B	120 дней	1158 руб. – +
V62041	10	C	Со склада	1158 руб. – +
V62034	16	B	120 дней	1158 руб. – +
V62042	16	C	Со склада	1158 руб. – +
V62035	25	B	120 дней	1158 руб. – +
V62043	25	C	Со склада	1158 руб. – +
V62036	32	B	Со склада	1193 руб. – +
V62044	32	C	Со склада	1193 руб. – +
V62037	40	B	Под заказ к 2026.07.01	1193 руб. – +
V62045	40	C	Со склада	1193 руб. – +
V62038	50	B	120 дней	1275 руб. – +
V62046	50	C	Со склада	1275 руб. – +
V62039	63	B	Со склада	1275 руб. – +
V62047	63	C	Со склада	1275 руб. – +
