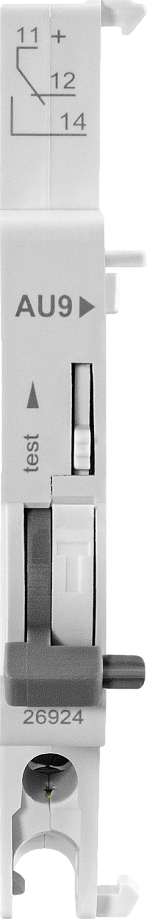

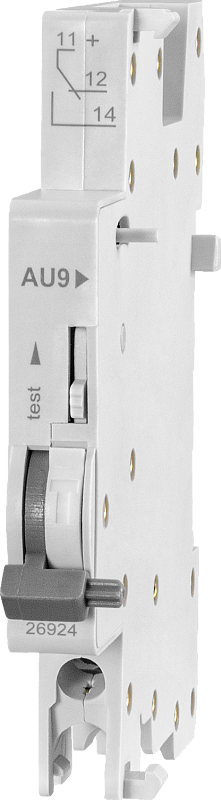

Дополнительный контакт AU9

Арт: V62206

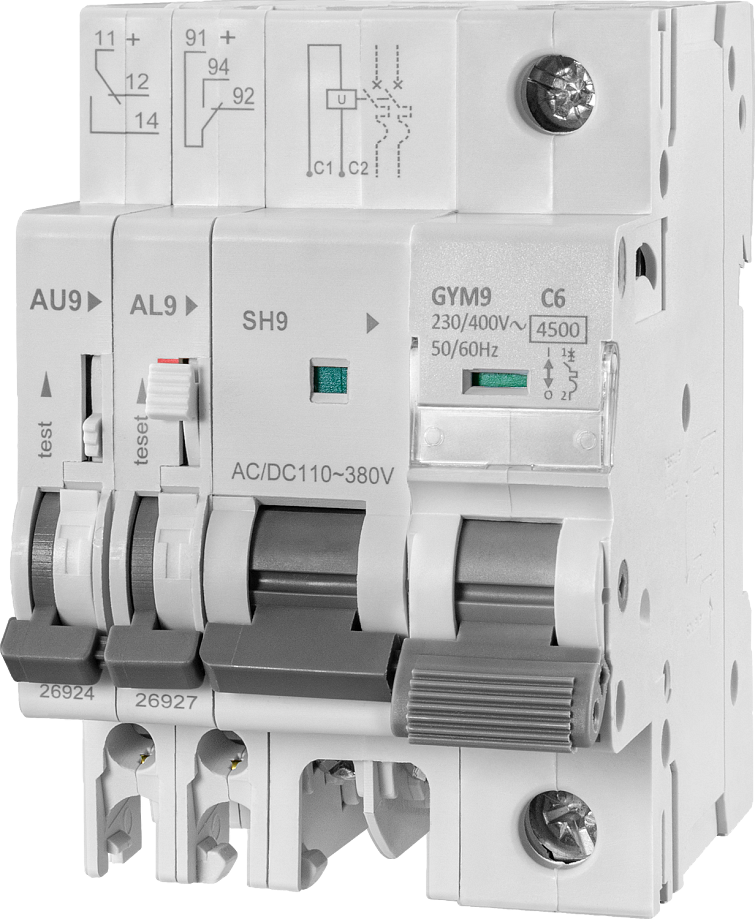

Автоматический выключатель GYM9-1P c расцепителем SH9, аварийным контактом AL9, и дополнительным контактом AU9

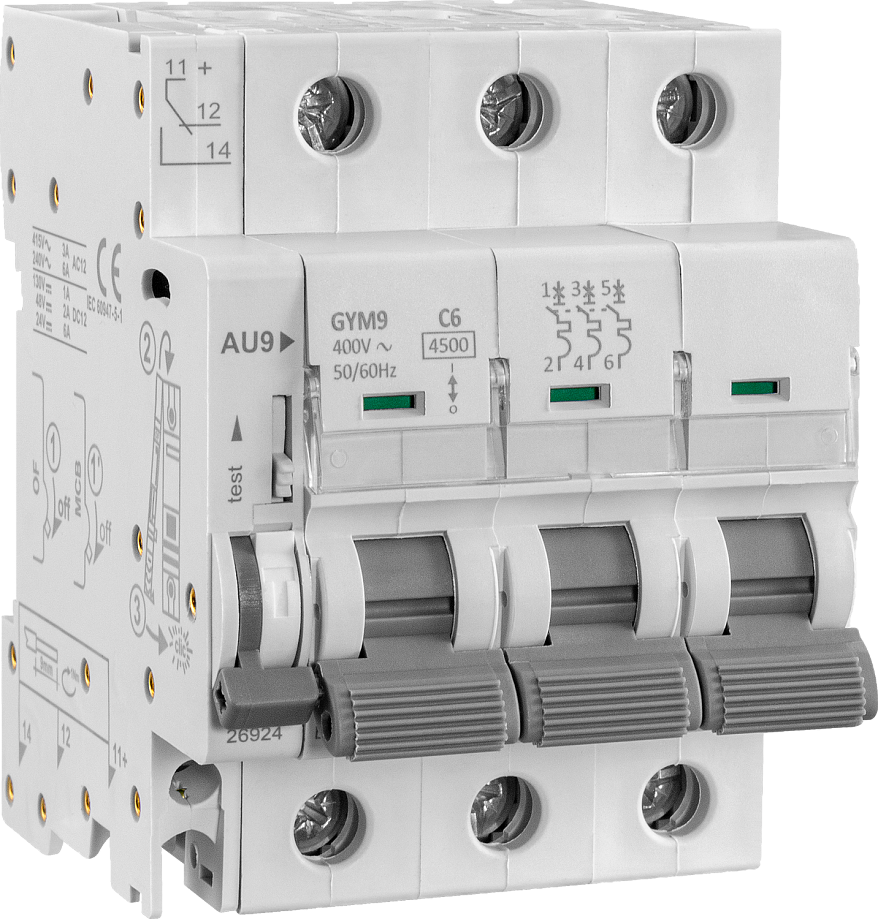

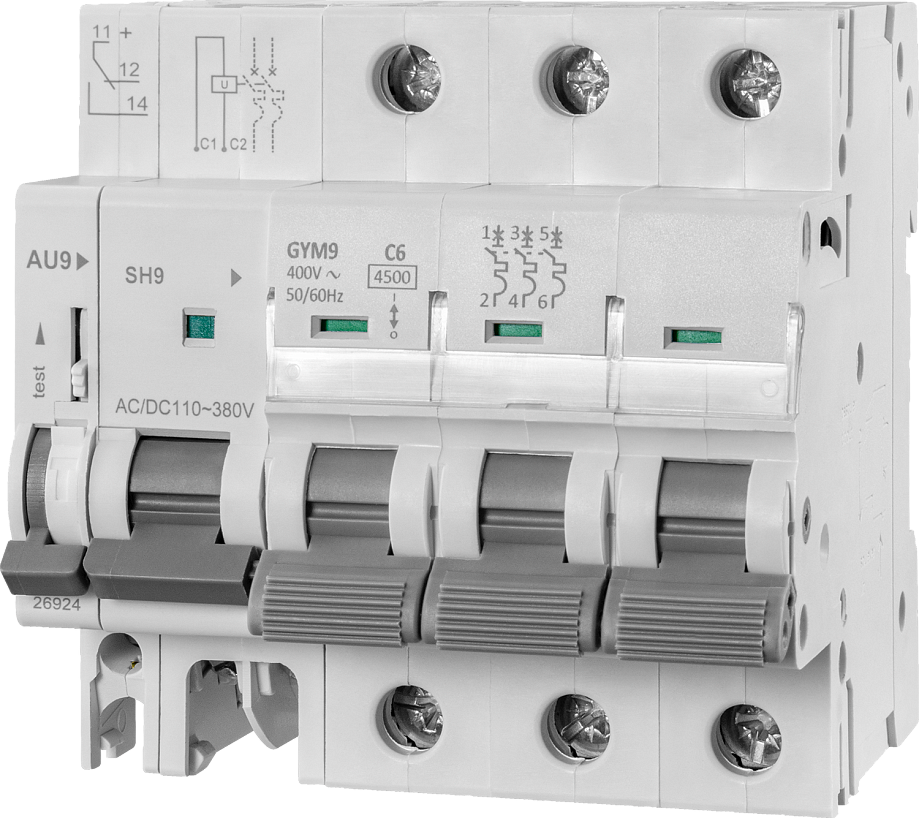

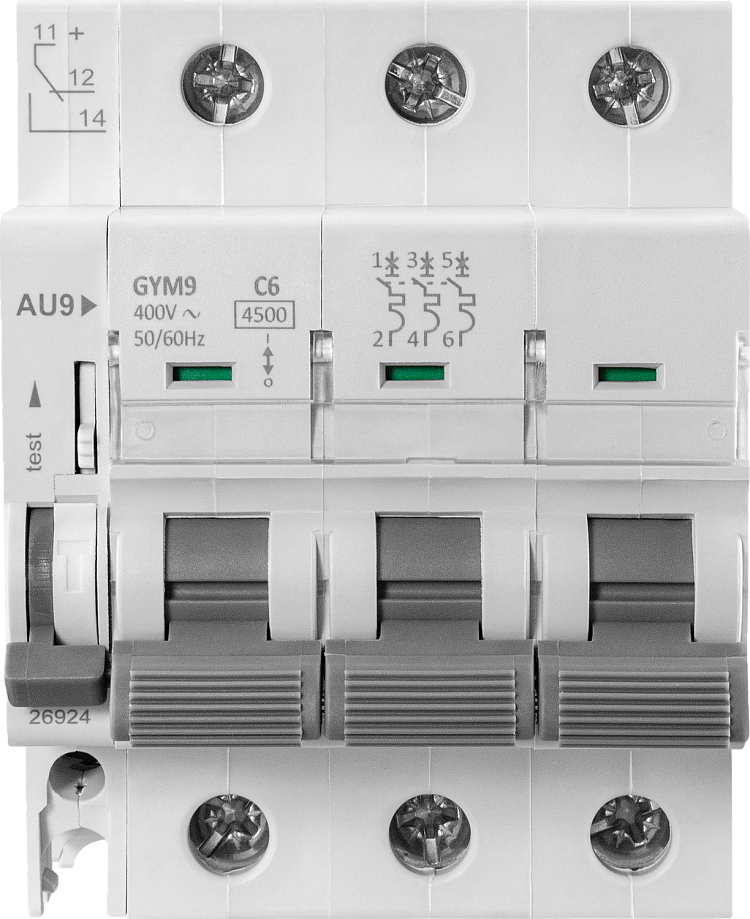

Автоматический выключатель GYM9-3P c расцепителем SH9 и дополнительным контактом AU9

Дополнительный контакт для автоматических выключателей GYM9-1P, GYM9-3P

Контакт: 1 переключающий
Коммутационная способность: ~6 А, 230 В
Дополнительный контакт для получения текущей информации о состоянии выключателя (включен/отключен)
Возможность изменения положения контактов без необходимости включать автомат
Монтаж: слева от автомата

Является аналогом:

Производитель	ABB	IEK	Schneider Electric
Модель/серия	S2C-H11L	КС47	iOF

В закладки

468 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Дополнительный контакт AU9 для автоматических выключателей GYM9-1P, GYM9-3P

Дополнительный контакт предназначен для коммутации и сигнализации цепей управления переменного и постоянного тока при изменении состояния автомата

Особенности:

Показывает текущее состояние автоматического выключателя (включен/отключен)
Изменяет свое состояние при ручном или автоматическом включении/отключении выключателя

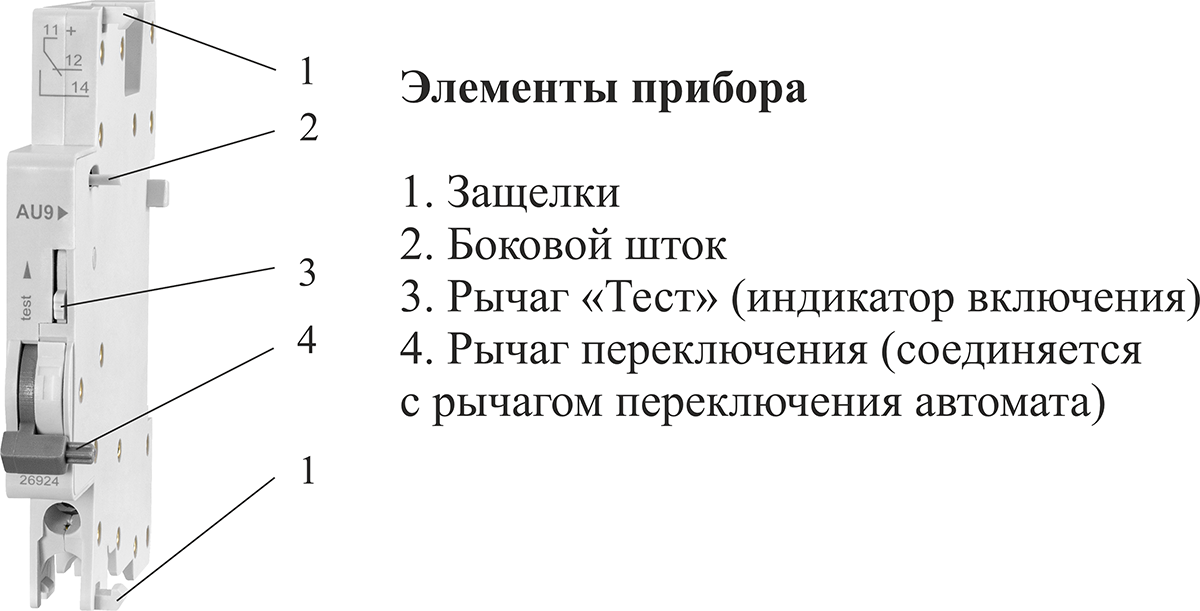

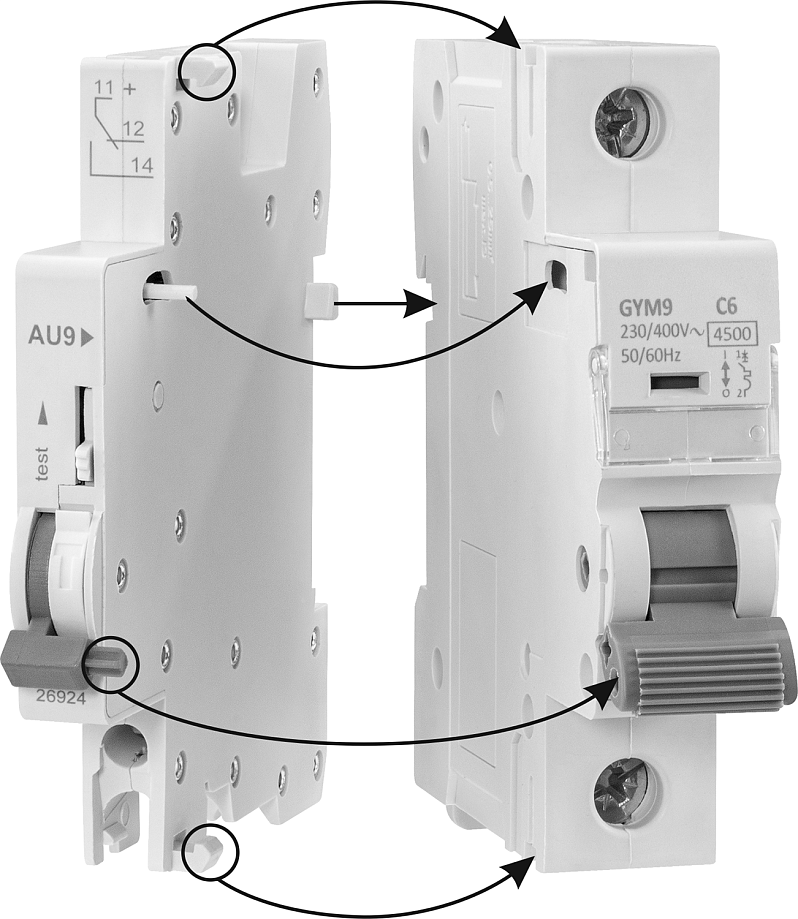

Переключение контакта происходит как от ручного управления, так и от воздействия на боковой шток (п. 2, см. рисунок) при срабатывании контролируемого автомата
Возможность изменения положения контактов, не включая сам автомат. Это удобно в случаях, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью рычага «Тест» (п. 3), расположенного на лицевой стороне корпуса. Рычаг «Тест» также является индикатором включения автомата (поднят, когда автомат включен)
Может устанавливаться на автомат вместе с расцепителем SH9 и аварийным контактом AL9, возможна установка не более трех приборов одновременно, слева от автомата. Если в сборке используется расцепитель, сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке

Технические характеристики:

Параметр	Значение
Контакт	1 переключающий
Коммутационная способность	~6 А, 230 В
Электрическая износостойкость	> 10⁴ циклов
Механическая износостойкость	> 10⁴ циклов
Степень пылевлагозащиты	IP20
Сечение кабеля	≤2,5 мм²
Температура эксплуатации	–40...+70ºC
Монтаж	Слева от автомата

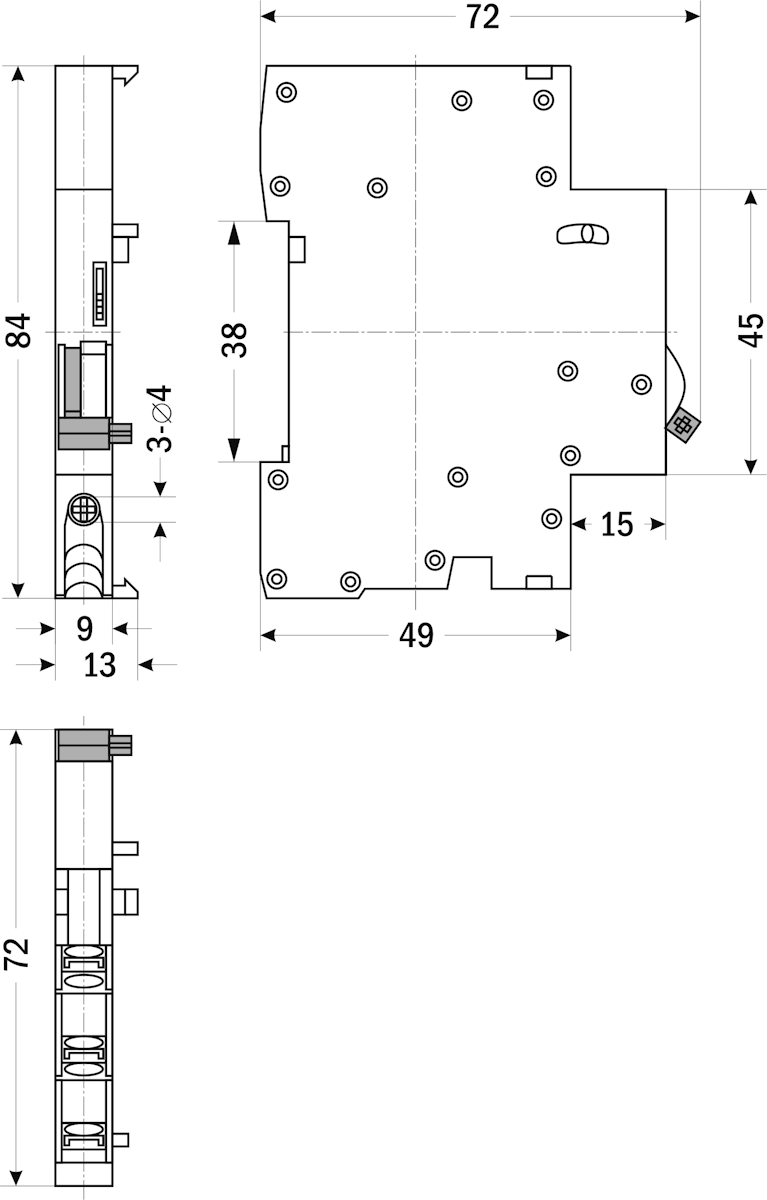

Габаритные размеры	84×9×72 мм
Вес	31 г
