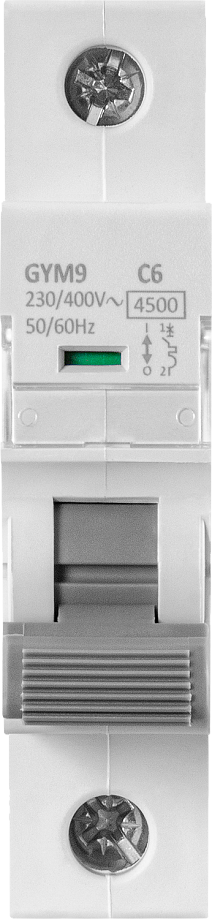

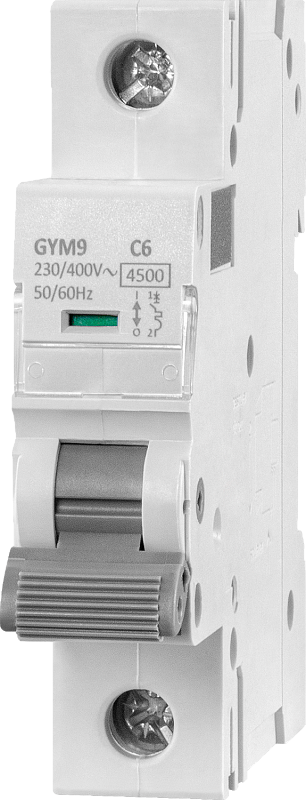

Автоматический выключатель GYM9-1P

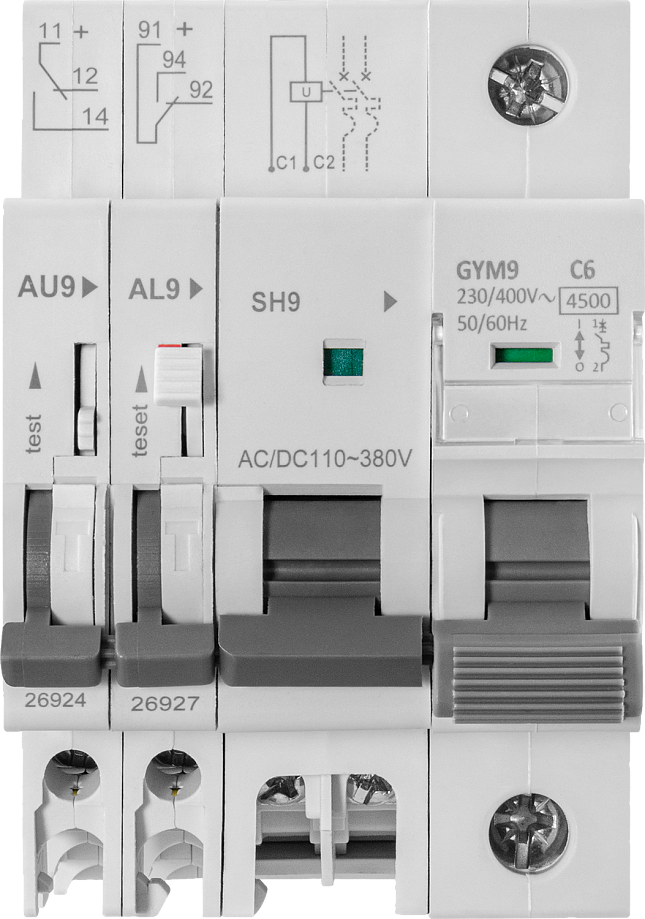

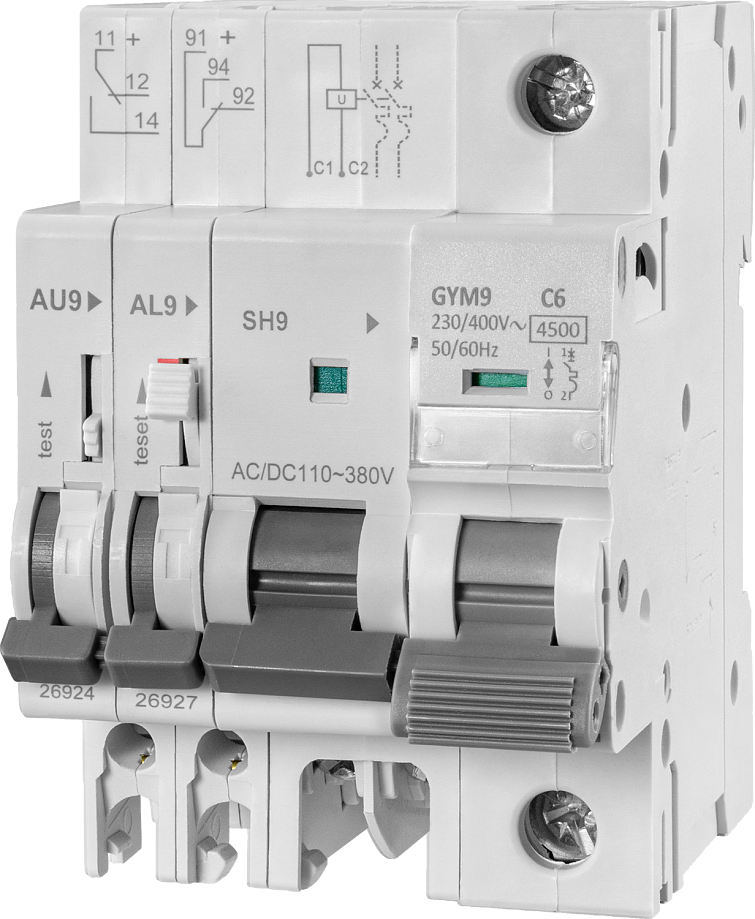

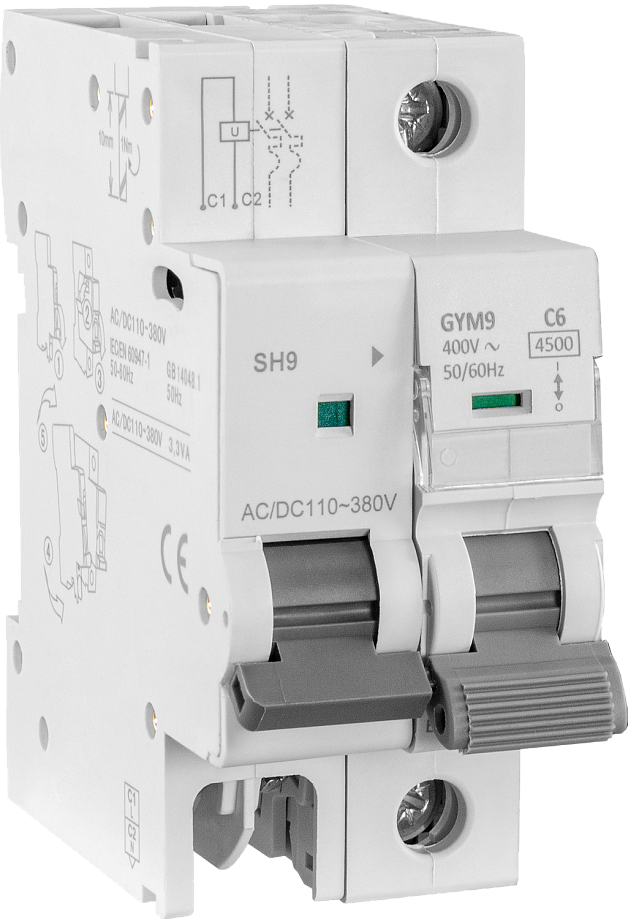

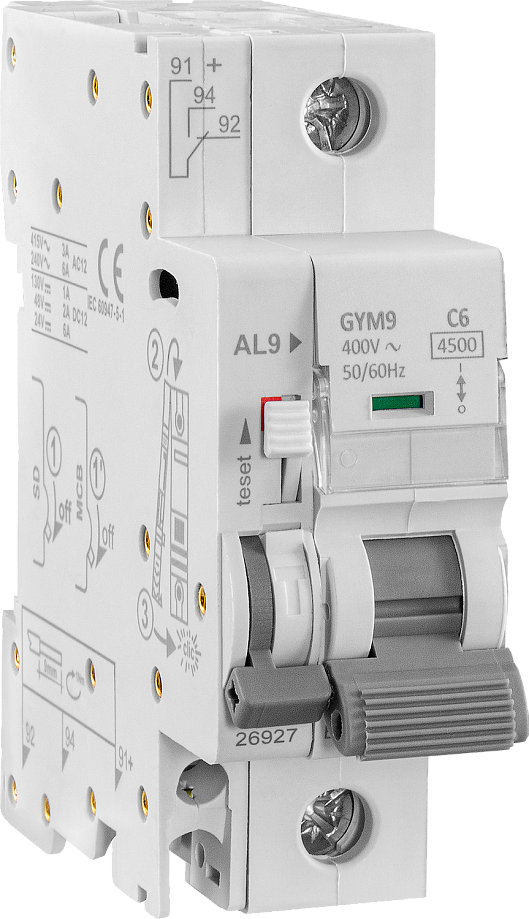

GYM9-1P c расцепителем SH9, аварийным контактом AL9, и дополнительным контактом AU9

Прибор для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Количество полюсов: 1
Характеристика: C
Номинальный ток: 6...63 А
Номинальное напряжение: ~230 В/~400 В
Номинальная отключающая способность: 4,5 кА
Индикатор положения контактов

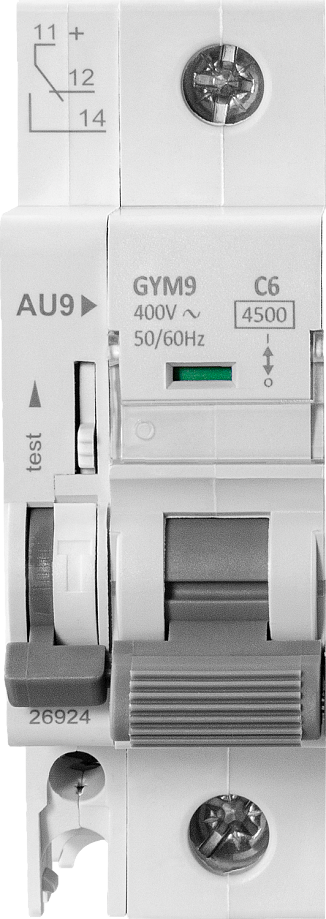

Возможность расширения функционала с помощью расцепителя SH9, аварийного контакта AL9 или дополнительного контакта AU9
Автомат совместим с устройствами повторного включения (реклоузерами) GRD9L-C, GRD9L-D, GRD9L-R, GRD9L-S
Монтаж: на DIN-рейку, стандарт 1S

В закладки

от 386 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Автоматический выключатель GYM9-1P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Особенности:

Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания

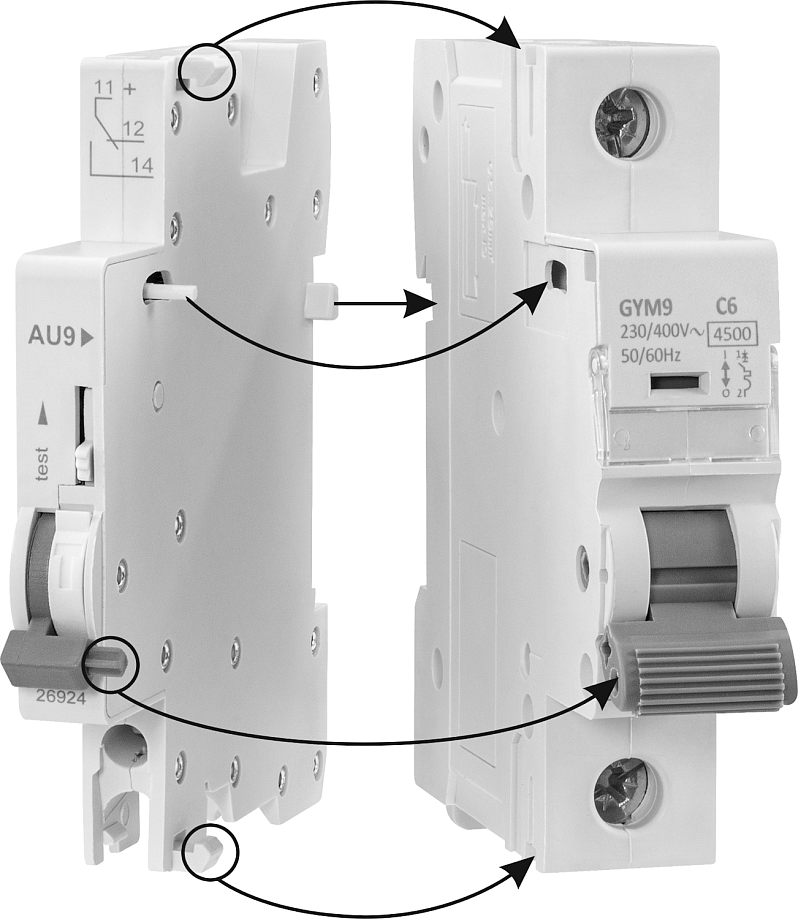

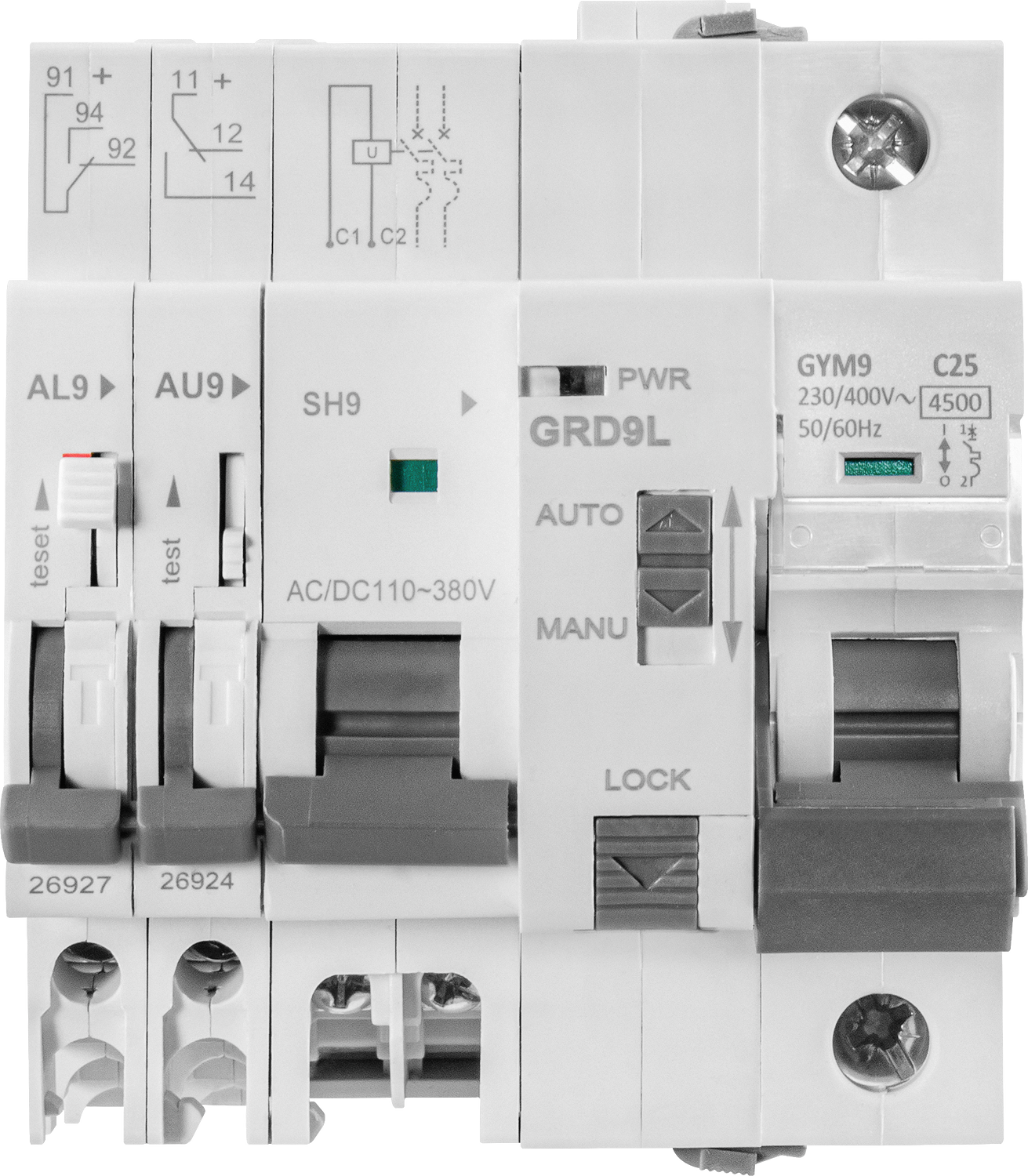

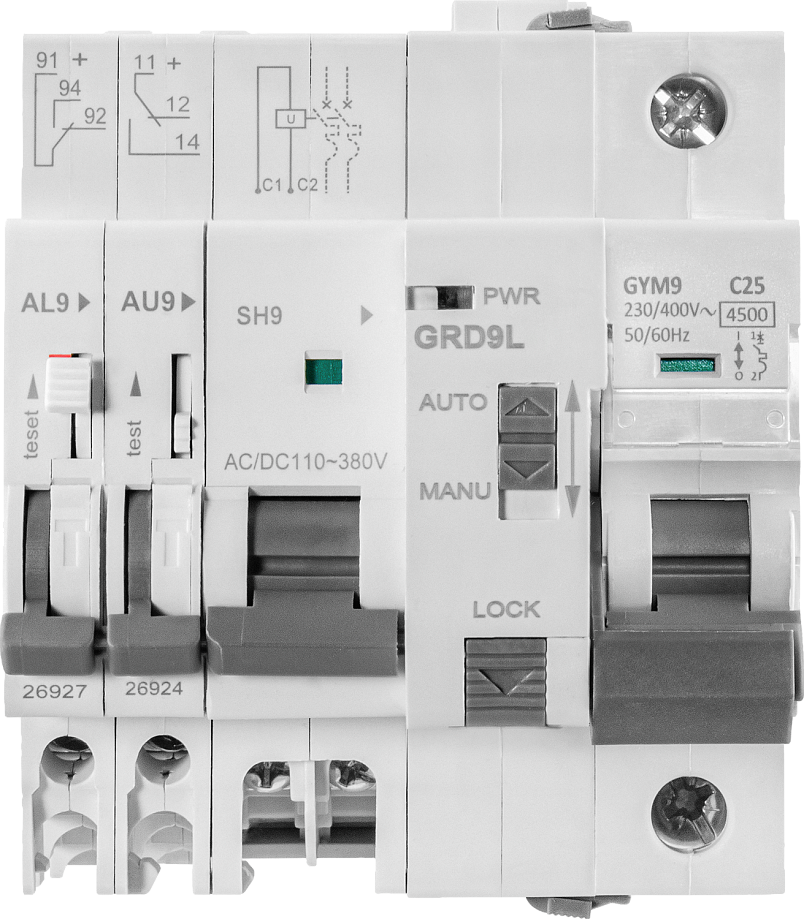

Возможность расширения функционала. Расцепитель SH9, аварийный контакт AL9 или дополнительный контакт AU9 устанавливаются слева к автомату, возможна установка не более трех приборов одновременно. Если в сборке используется расцепитель, то сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке
Автомат совместим с устройствами повторного включения (реклоузерами) GRD9L-C, GRD9L-D, GRD9L-R, GRD9L-S. Устанавливаются слева, возможна установка не более одного прибора

Технические характеристики:

Параметр	Значение
Количество полюсов	1
Характеристика	C
Номинальный ток	6 А, 10 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63А
Номинальное напряжение	~230 В/~400 В
Номинальная частота	50...60 Гц
Напряжение изоляции	500 В
Номинальная отключающая способность	4,5 кА
Номинальное выдерживаемое импульсное напряжение	4 кВ
Тип расцепителя	Термомагнитный
Электрическая износостойкость	>2×10⁴ циклов
Механическая износостойкость	> 10⁴ циклов
Монтаж	На DIN-рейку, стандарт 1S
Степень пылевлагозащиты	IP20
Тип зажима	Одинарная клемма
Сечение кабеля	0,5...25 мм²
Температура эксплуатации	−25...+40°С
Температура хранения	−25...+70°С
Габаритные размеры	82×18×74 мм
Вес	100 г

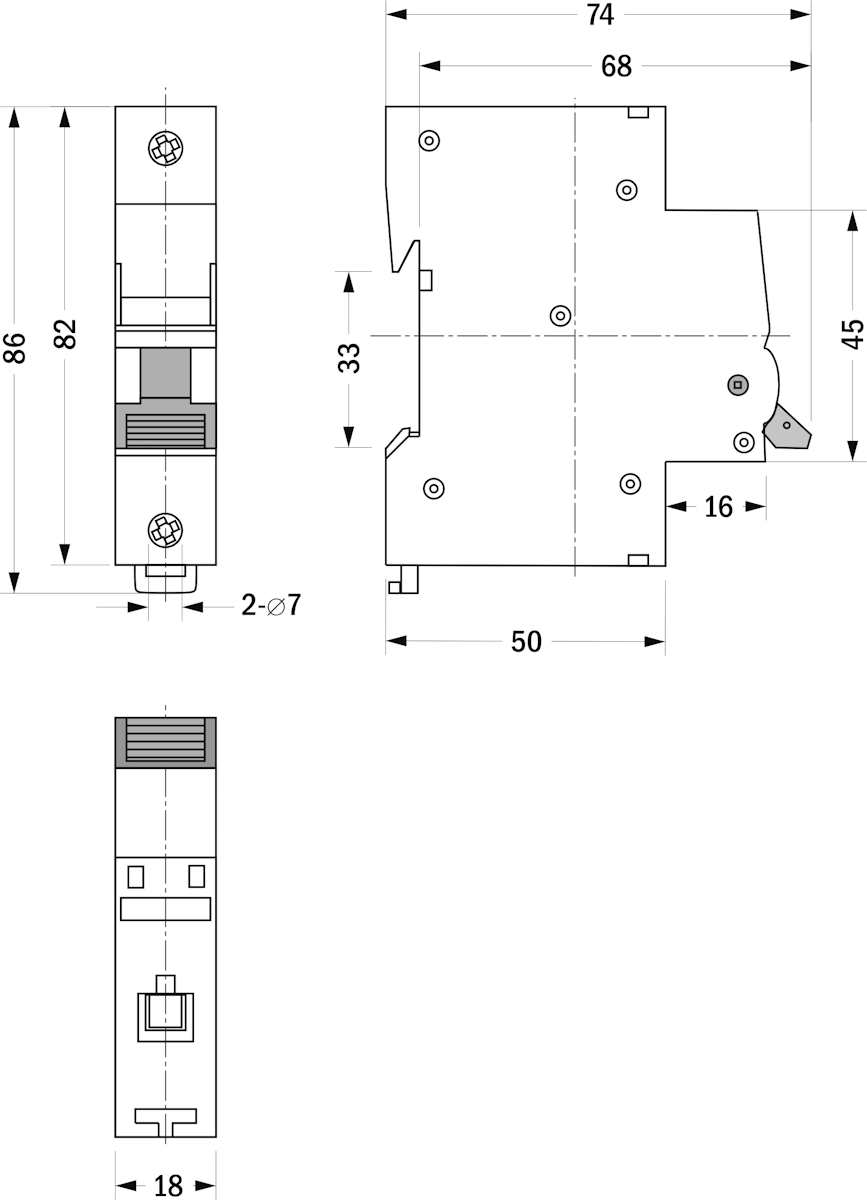

Габаритные размеры

Версия: 2025-10-17-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.10.2025	0.86 Мб

Артикул	Номинальный ток, А	Срок поставки	Стоимость
6 10 16 25 32 40 50 63

Артикул	Номинальный ток, А	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Номинальный ток, А	Срок поставки	Стоимость
V62024	6	Со склада	386 руб. – +
V62025	10	Со склада	386 руб. – +
V62026	16	Со склада	386 руб. – +
V62027	25	Со склада	386 руб. – +
V62028	32	Со склада	398 руб. – +
V62029	40	Со склада	398 руб. – +
V62030	50	Со склада	425 руб. – +
V62031	63	Со склада	425 руб. – +

Артикул	Номинальный ток, А	Срок поставки	Стоимость
V62024	6	Со склада	386 руб. – +
V62025	10	Со склада	386 руб. – +
V62026	16	Со склада	386 руб. – +
V62027	25	Со склада	386 руб. – +
V62028	32	Со склада	398 руб. – +
V62029	40	Со склада	398 руб. – +
V62030	50	Со склада	425 руб. – +
V62031	63	Со склада	425 руб. – +

Отзывы на этот товар пока отсутствуют.
