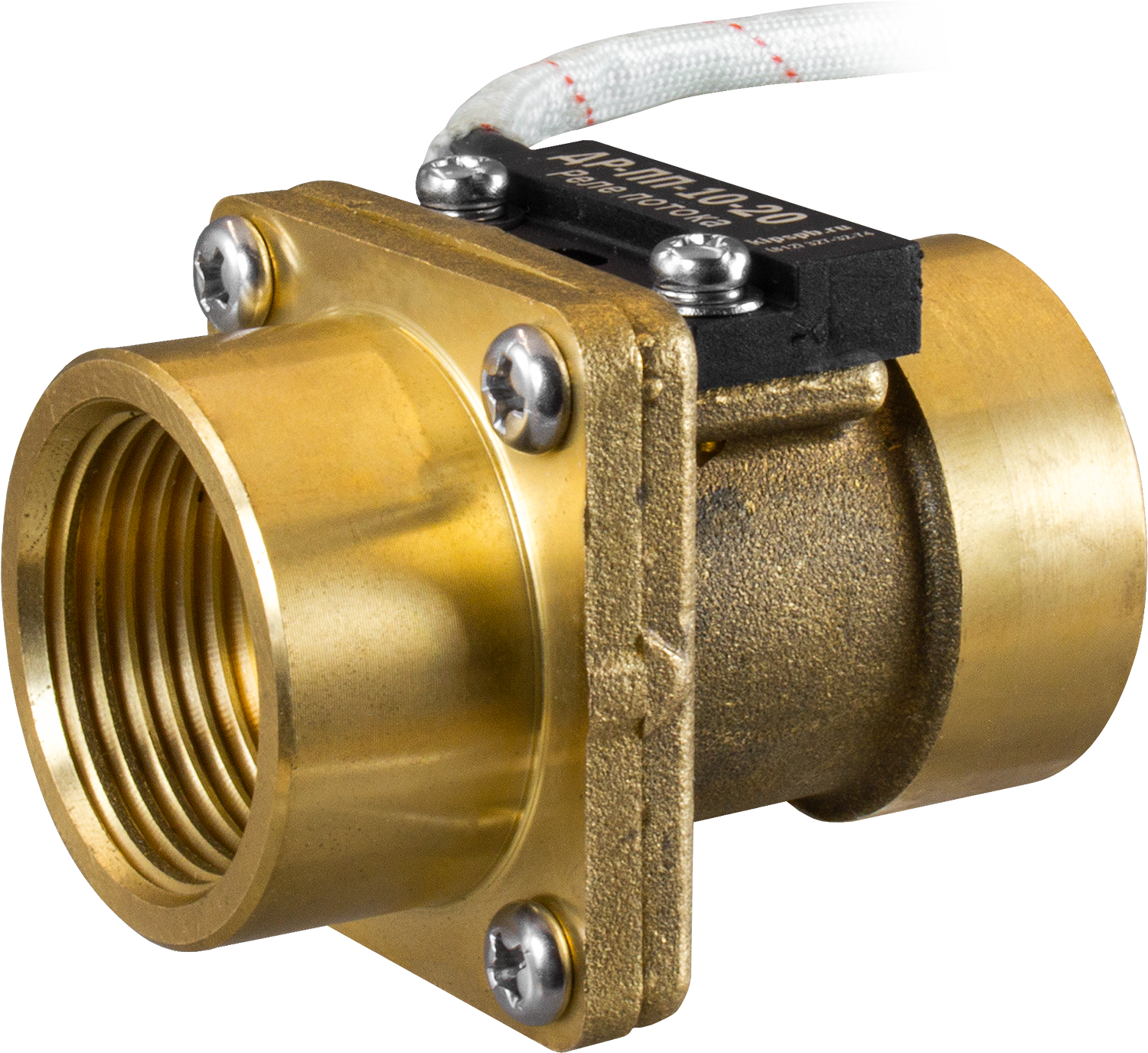

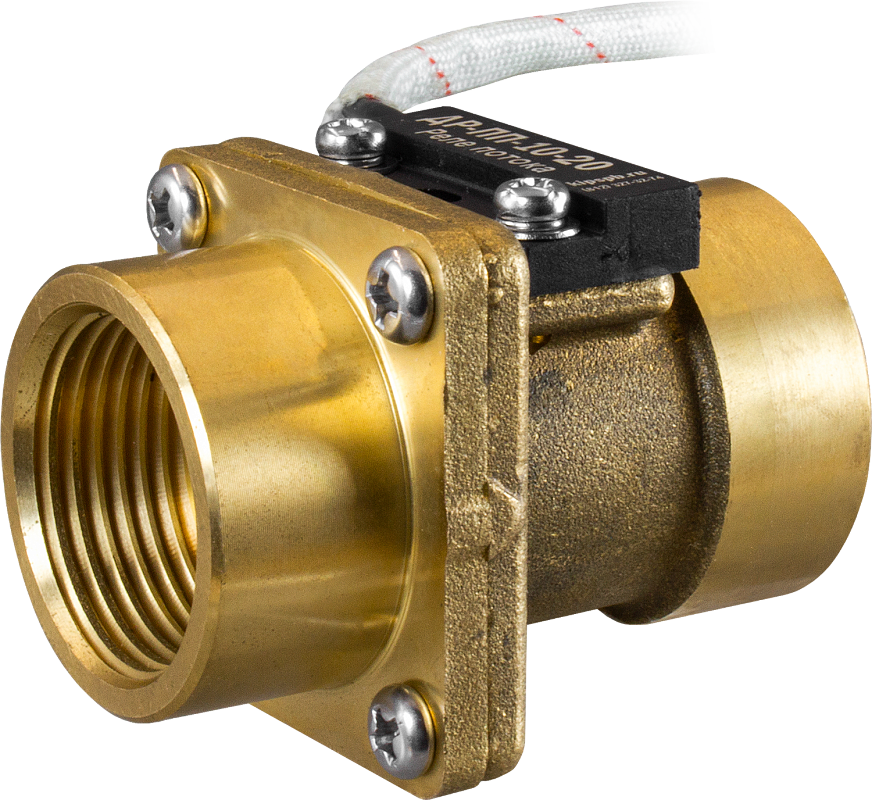

Датчик-реле потока лепестковый ДР-ПП-10-20

Арт: O96703

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Расход: 2,5...50 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: внутр. G¾"
Материал: латунь
Монтажное положение: горизонтальное
Cтепень пылевлагозащиты: IP65

В закладки

5 460 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока (реле протока) лепестковый ДР-ПП-10-20 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.

Особенности:

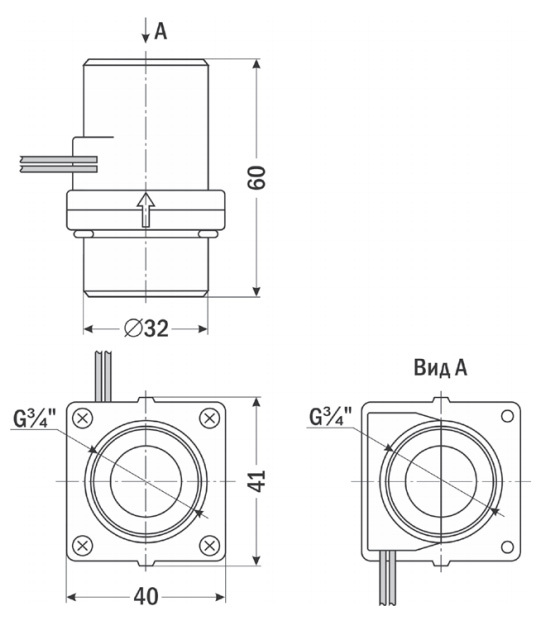

Корректное монтажное положение датчика-реле указано на рис. 1

Рис.1 - Монтажное положение датчика-реле

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	2,5...50 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Присоединение	внутр. G¾"
Длина провода	330 мм
Материал	Латунь
Cтепень пылевлагозащиты	IP65
Монтажное положение	Горизонтальное

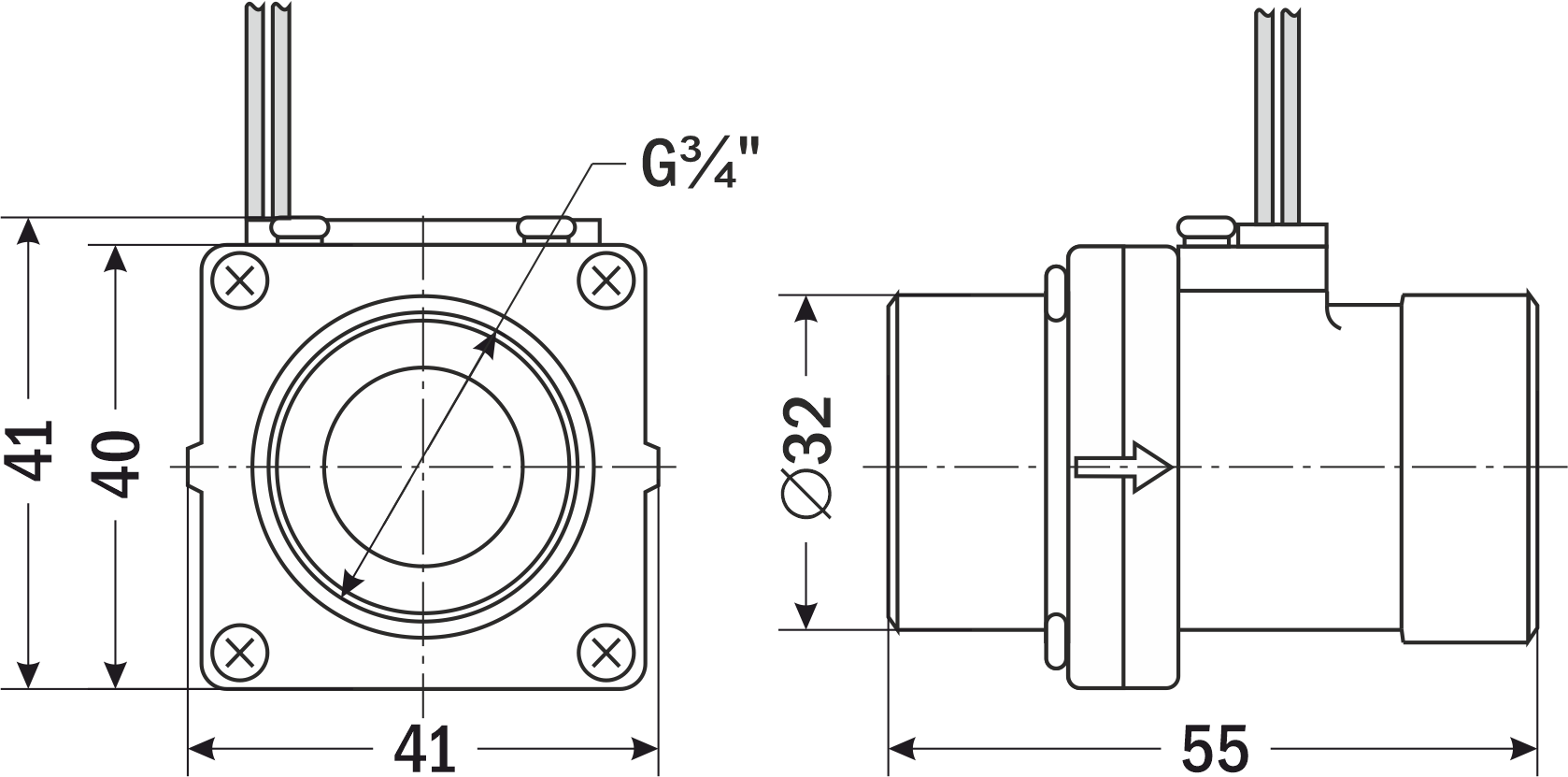

Габаритные размеры	41×55×41мм
Вес	212 г
