Датчик-реле потока бескорпусный поршневой ДР-ПБ-62

Арт: M81655

Прибор для контроля наличия потока воды в вертикально расположенных трубах, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода и другие неагрессивные жидкости
Температура рабочей среды: 0...+60°С
Реле: =0,5 А, 200 В
Максимальная коммутируемая мощность: 10 Вт
Расстояние срабатывания: ≤14 мм
Материал датчика: полипропилен
Материал поршня: латунь, полиацеталь
Монтажное положение: вертикальное
Степень пылевлагозащиты датчика: IP67

В закладки

675 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока бескорпусный на основе магнитогерконового датчика ДР-ПБ-62 предназначен для контроля наличия потока воды в вертикально расположенных трубах, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

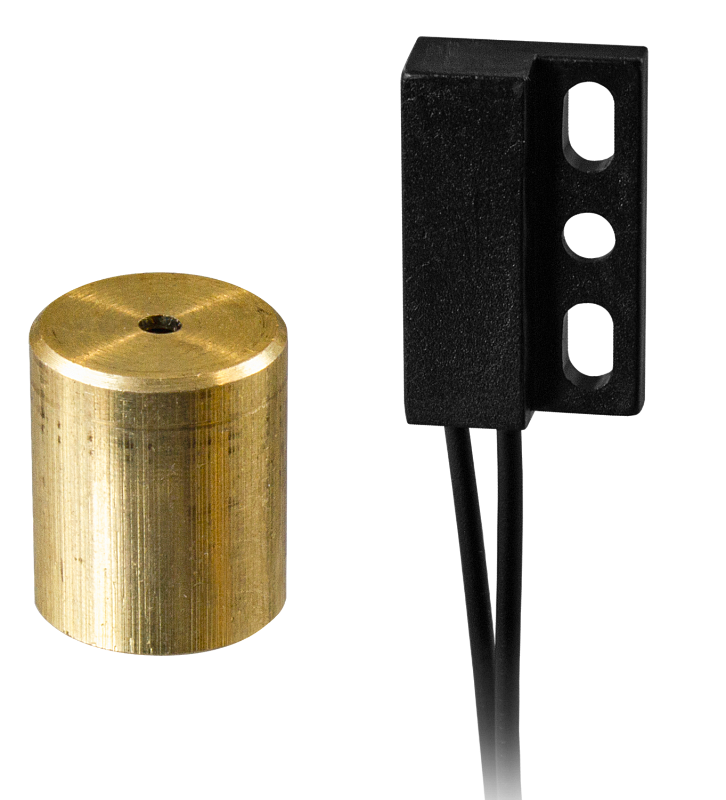

Бескорпусный, состоит из магнитогерконового датчика и поплавка
Монтаж в любую подходящую вертикально расположенную трубу

Принцип работы и монтаж:

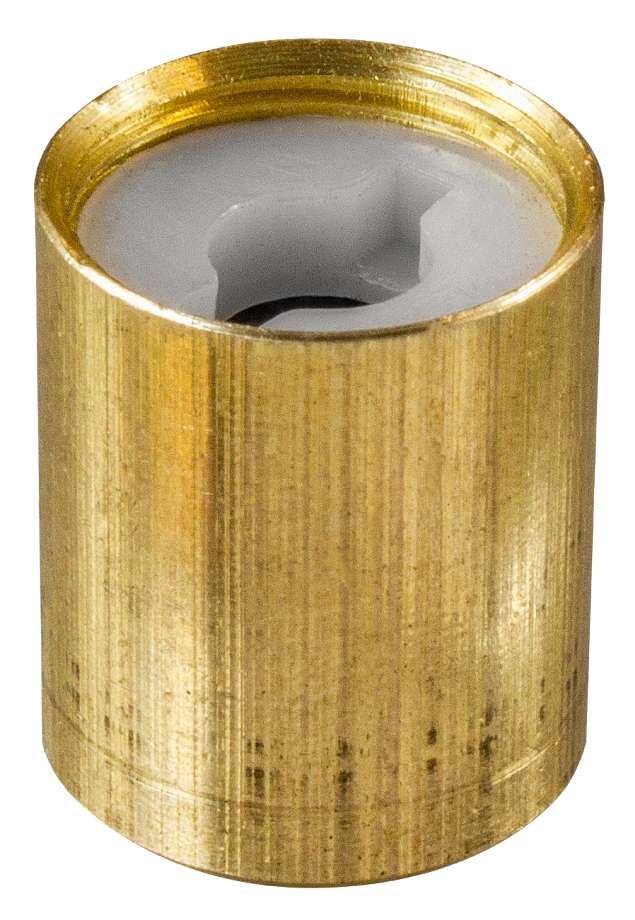

1. В трубу из немагнитного материала помещается поршень, внутри которого находится магнит.
2. Перемещение поршня внутри трубы должно быть ограничено упорами (например, сеткой) снизу и сверху (см. рисунок).

3. При отсутствии потока поршень лежит на нижнем упоре. При достаточном потоке поршень поднимется до уровня, где снаружи трубы вертикально (проводами вниз или вверх) установлен датчик с герконом.

4. Замыкание контакта происходит, когда середины корпусов поршня и датчика оказываются на одном уровне ± 4 мм. Расстояние срабатывания замеряется между краем корпуса датчика и осью поршня (см. рисунок).
5. Внимание! Диаметр трубы должен быть незначительно больше диаметра поршня.

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие жидкости, неагрессивные к материалам поршня
Температура рабочей среды	0…+60°С
Реле	=0,5 А, 200 В
Максимальная коммутируемая мощность	10 Вт
Сопротивление изоляции	10⁸ Ом
Ресурс работы	≥ 10⁸ циклов
Расстояние срабатывания	≤ 14 мм
Время переключения	0,2 с
Степень пылевлагозащиты датчика	IP67
Материал датчика	Полипропилен
Материал поплавка	Латунь, полиацеталь
Длина провода	380 мм

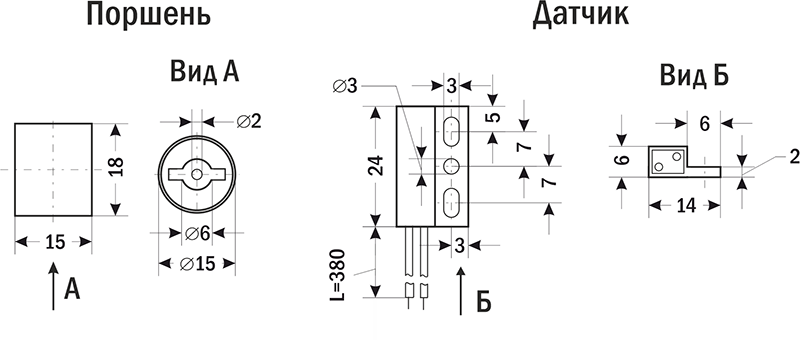

Габаритные размеры - датчика - поршня	24×14×6 мм ∅15×18 мм
Вес комплекта	19 г
