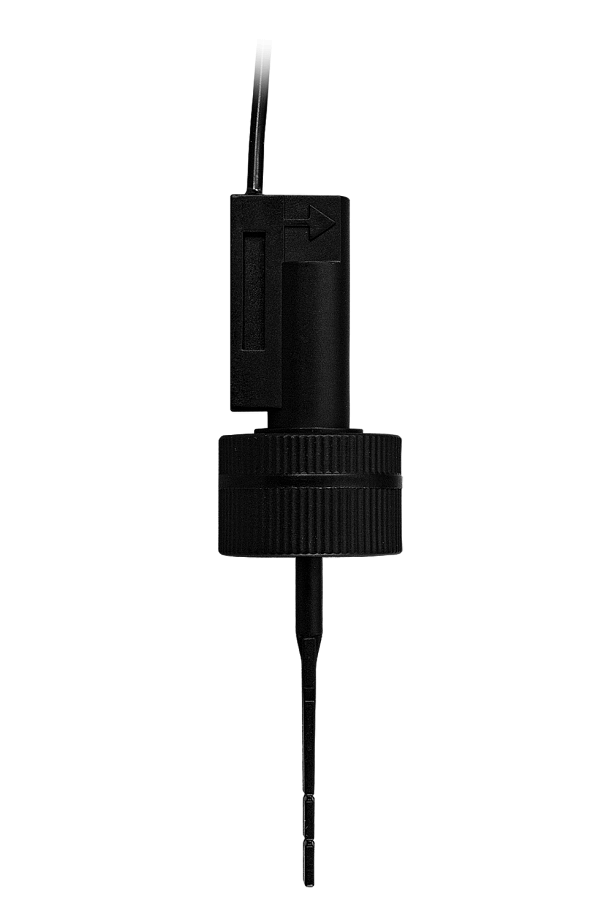

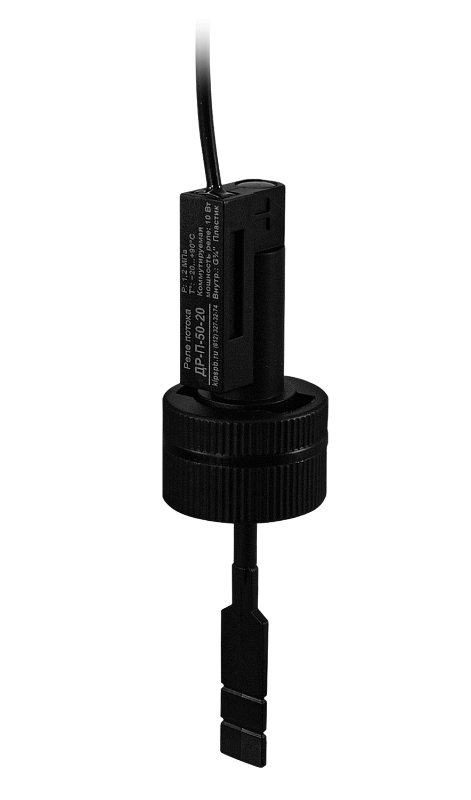

Датчик-реле потока лепестковый ДР-П-50-20

Арт: L36120

Прибор для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: воздух, вода и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,2 МПа
Температура рабочей среды: −20…+90°С
Минимальный расход: 1,5 л/мин
Максимальная коммутируемая мощность: 10 Вт
Присоединение: накидная гайка, внутр. G¾"
Материал штуцера: полипропилен
Cтепень пылевлагозащиты: IP65

В закладки

2 088 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока лепестковый ДР-П-50-20 предназначен для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

Вертикальное рабочее положение
Малые габаритные размеры
НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний
Монтируется в тройник на трубопроводе

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Воздух, вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Температура рабочей среды	−20…+90°С
Min скорость потока для срабатывания	1,5 л/мин
Мах коммутируемая мощность	10 Вт
Мах коммутируемый ток	=1 A (при =24 В)
Мах коммутируемое напряжение	=110 В
Присоединение	Накидная гайка, внутр. G¾"
Материал штуцера	Полипропилен
Cтепень пылевлагозащиты	IP65
Длина провода	990 мм
Габаритные размеры	∅ 34×125 мм
Вес	44 г

Габаритный чертеж

Версия: 2023-06-28-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.2 Мб
Отказное письмо	11.10.2022	1.17 Мб
