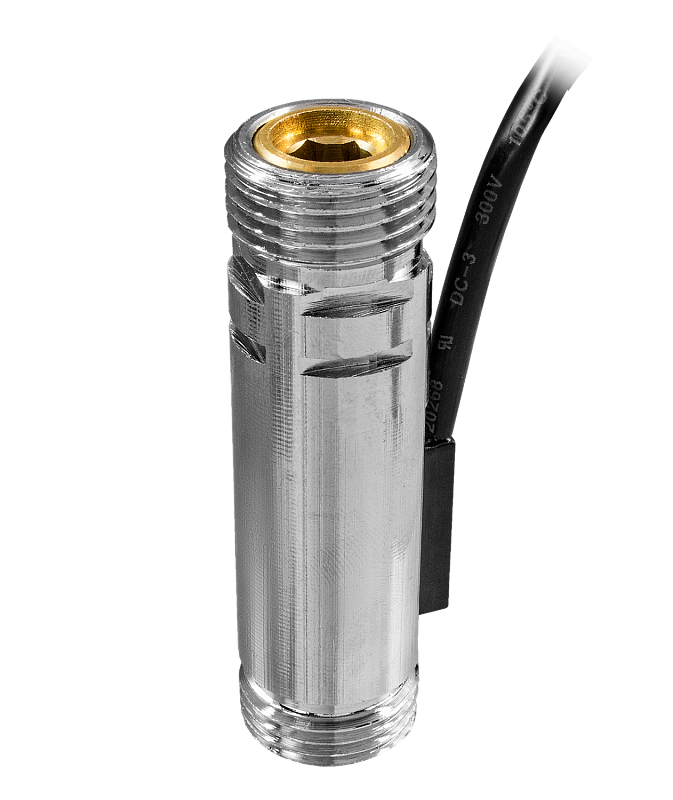

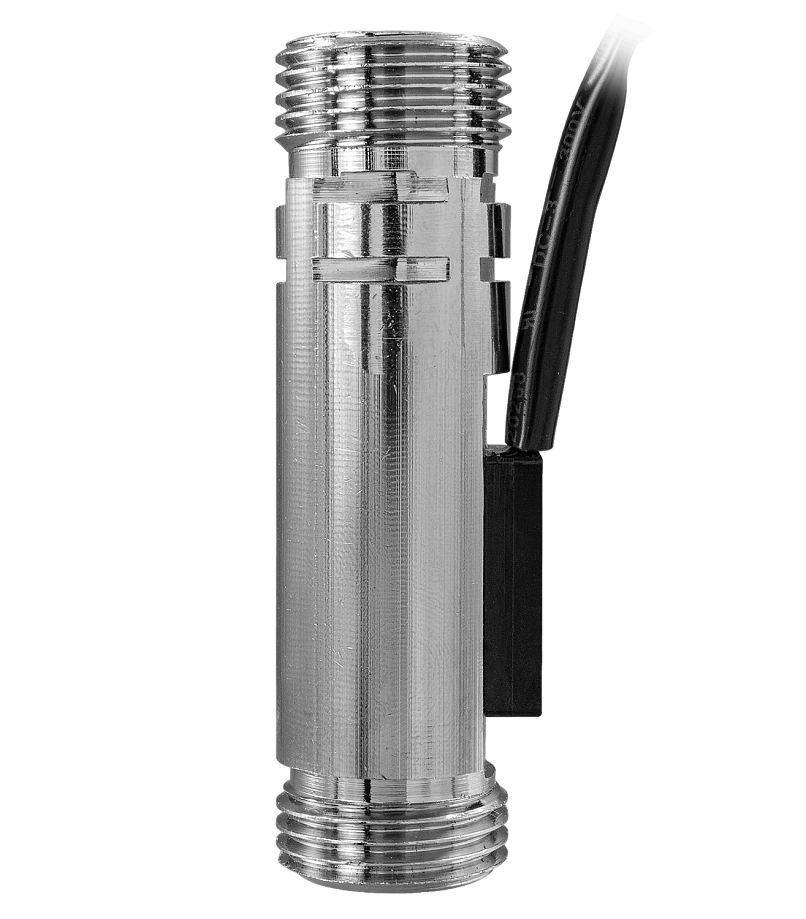

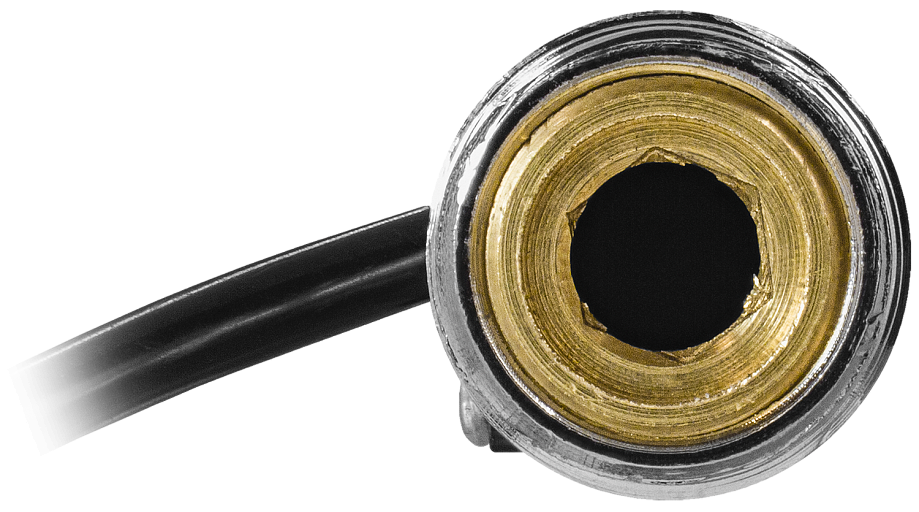

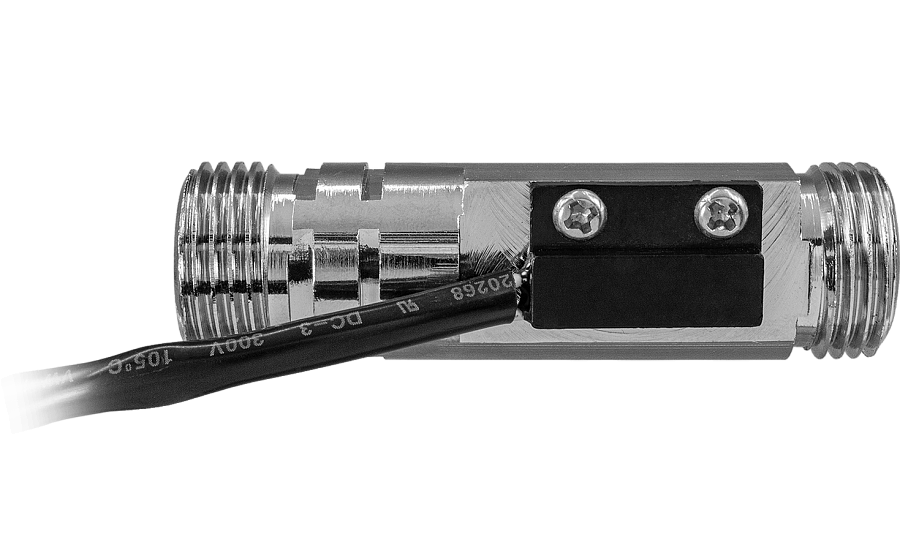

Датчик-реле потока поршневой ДР-ПП-08-15

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Расход: 1,5...30 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: наруж. G½"
Материал: латунь или никелированная латунь
Монтажное положение: вертикальное
Cтепень пылевлагозащиты: IP55

В закладки

2 448 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Датчик-реле потока поршневой ДР-ПП-08-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

НО-контакт, при наличии потока контакт геркона замыкается
Высокий ресурс срабатываний
Для корректной работы датчика направление потока жидкости должно совпадать с направлением стрелки на корпусе
Монтажное положение: вертикальное

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	1,5...30 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅100 В
Присоединение	наруж. G½"
Длина провода	200 мм

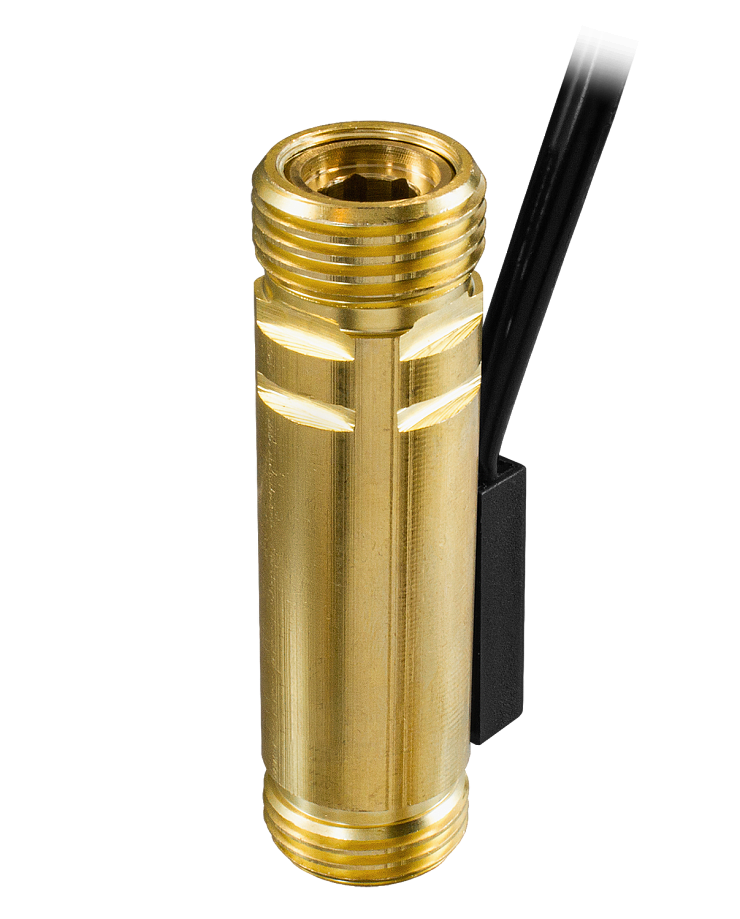

Материал	Латунь или никелированная латунь
Cтепень пылевлагозащиты	IP55
Монтажное положение	Вертикальное
Габаритные размеры	73×23,5×20,5 мм
Вес	87 г

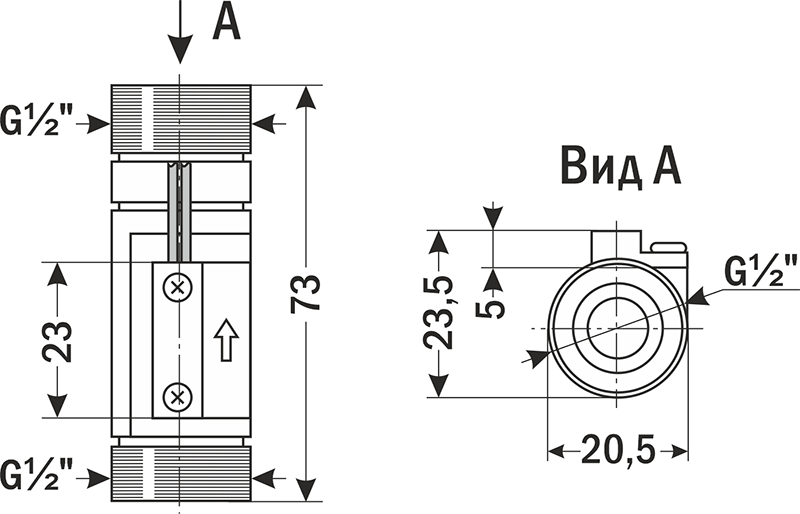

Габаритные размеры

Версия: 2023-03-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.01.2023	0.32 Мб
Отказное письмо	11.10.2022	1.17 Мб

Артикул	Материал	Срок поставки	Стоимость
никелированная латунь, IP55 латунь, IP55

Артикул	Материал	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Материал	Срок поставки	Стоимость
M74122	никелированная латунь, IP55	Со склада	2448 руб. – +
M74123	латунь, IP55	Со склада	2448 руб. – +

Артикул	Материал	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
