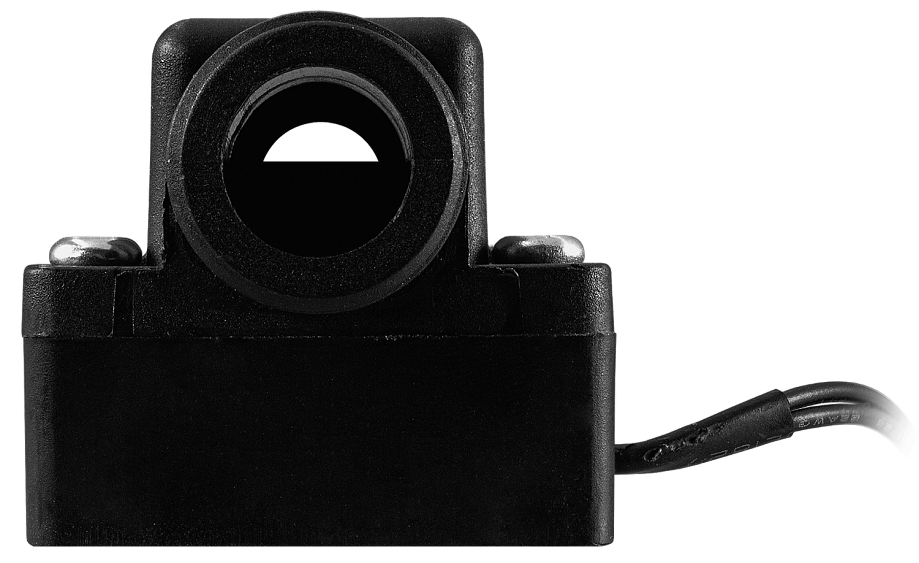

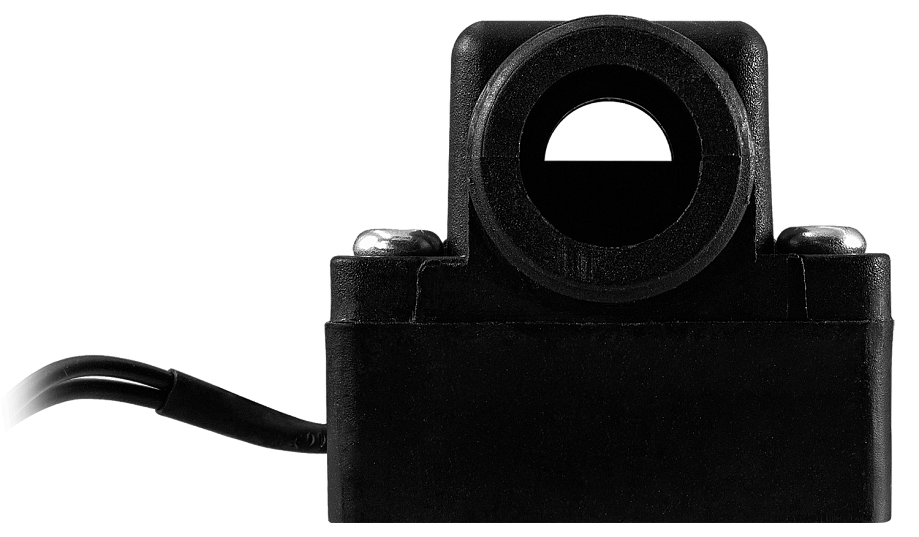

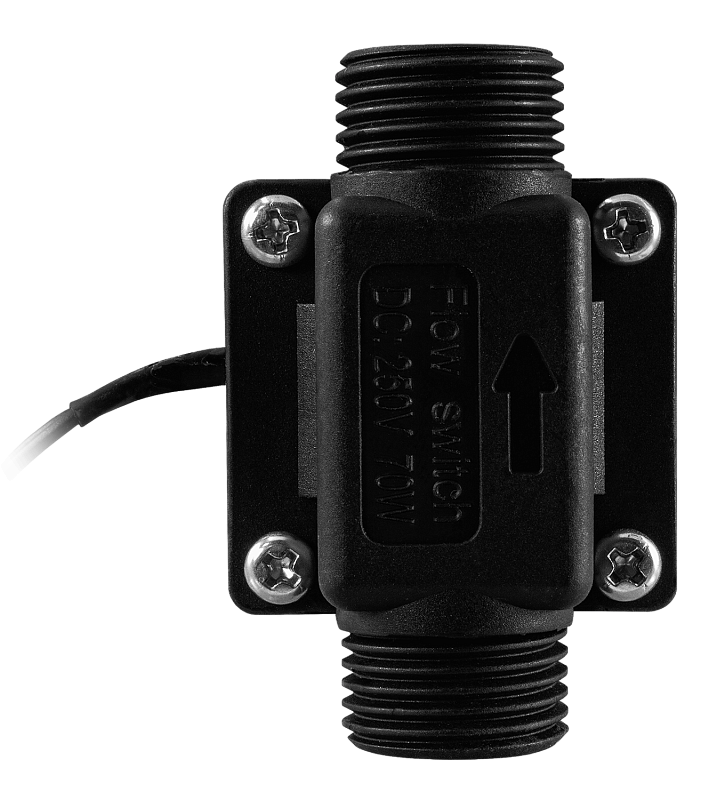

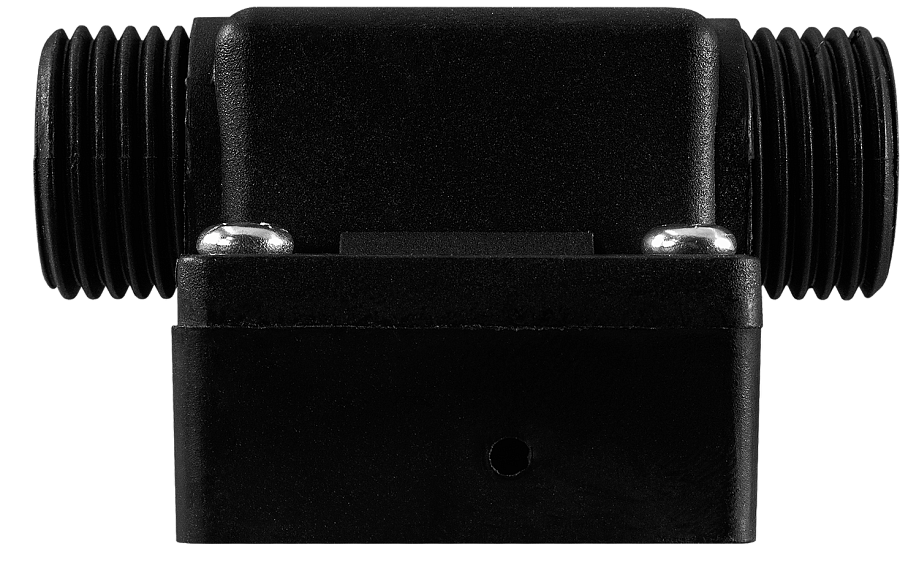

Датчик-реле потока лепестковый ДР-ПП-54-15
Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
- Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 0,5 МПа
- Температура рабочей среды: −10...+70°С
- Расход: 1...30 л/мин
- Максимальная коммутируемая мощность: 50 Вт
- Присоединение: наруж. G½"
- Материал: полипропилен
- Монтажное положение: вертикальное
- Степень пылевлагозащиты: IP55
Датчик-реле потока (реле протока) лепестковый ДР-ПП-54-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр
| Значение
|
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
| Максимальное давление рабочей среды | 0,5 МПа |
| Температура рабочей среды | −10...+70°С |
| Расход | 1...30 л/мин |
| Максимальная коммутируемая мощность | 50 Вт
|
| Максимальный коммутируемый ток | =1 А (при =24 В) |
| Максимальное коммутируемое напряжение | =220 В |
| Присоединение | наруж. G½" |
| Материал | Полипропилен |
| Степень пылевлагозащиты
| IP55 |
| Длина провода
| 160 мм
|
| Монтажное положение
| Вертикальное
|
| Габаритные размеры | 60×40×38 мм
|
| Вес
| 53 г |

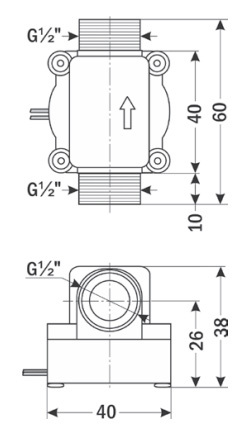

| Габаритные размеры
|
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.03.2016 | 0.31 Мб |  |
| Отказное письмо | 11.10.2022 | 1.17 Мб |  |
