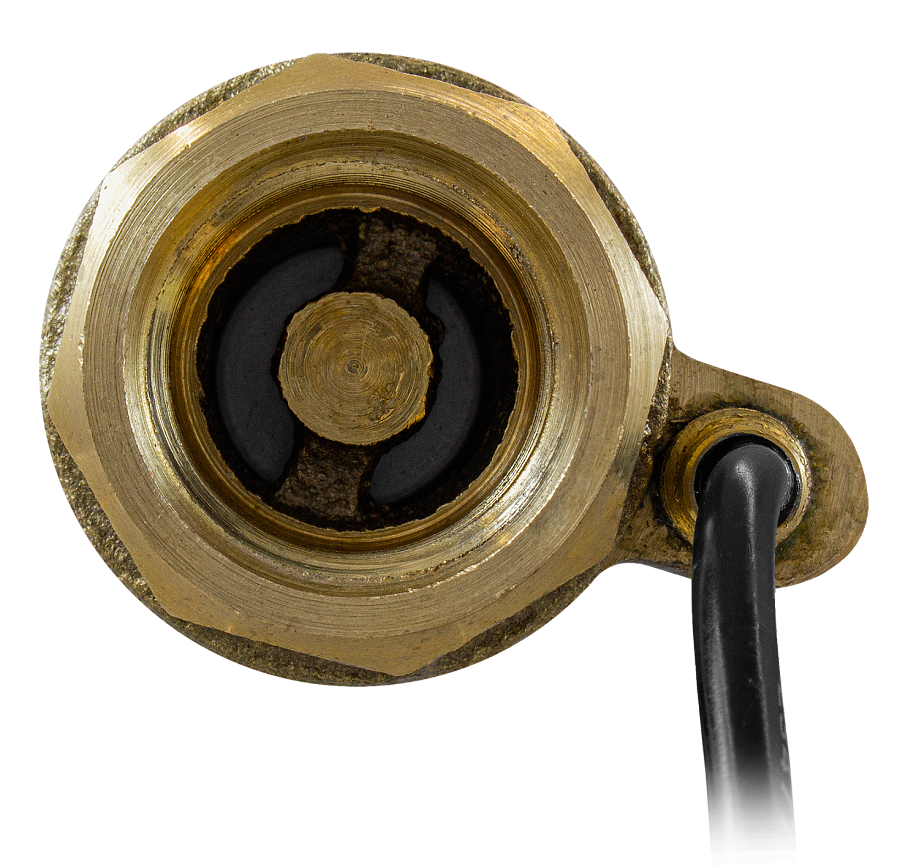

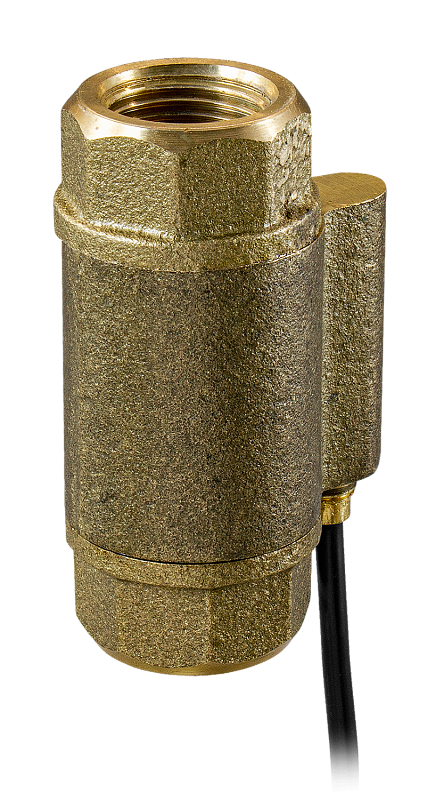

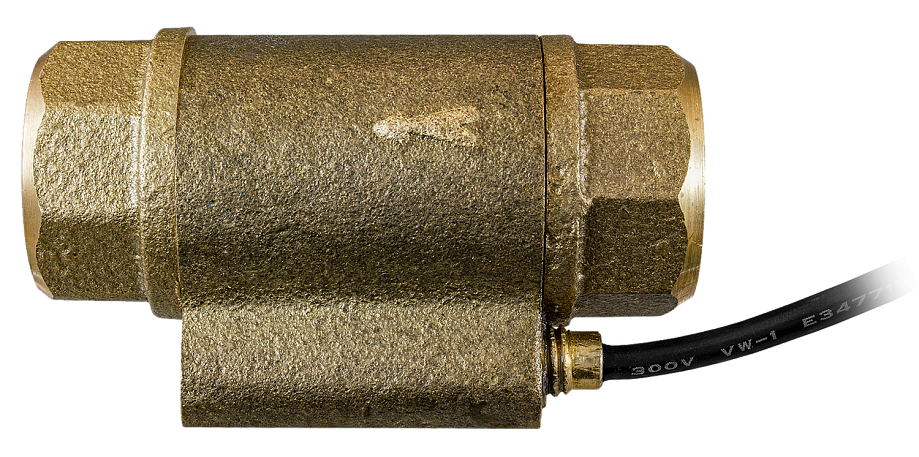

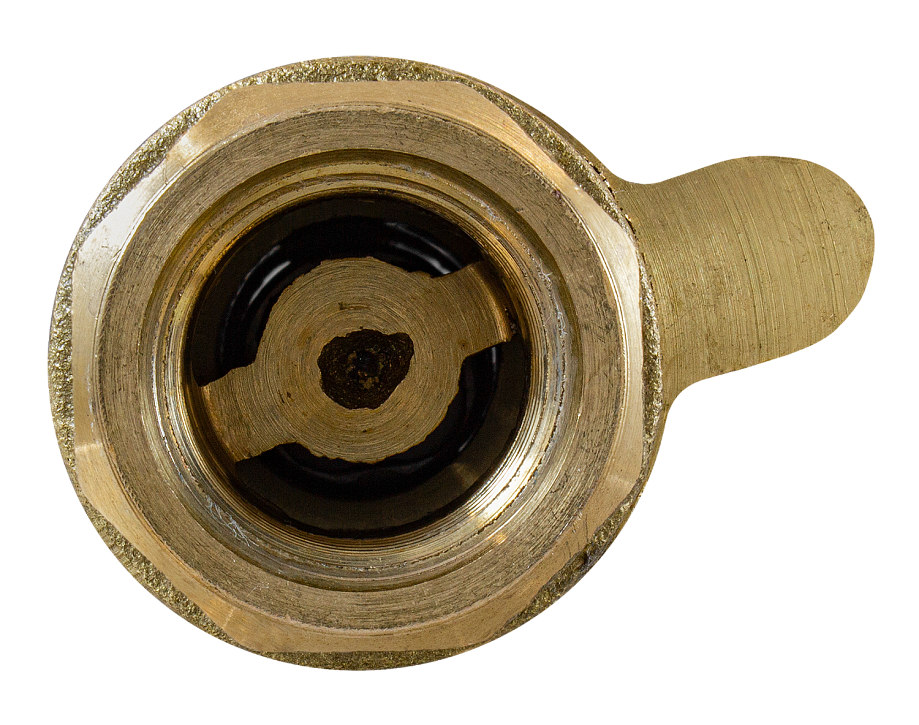

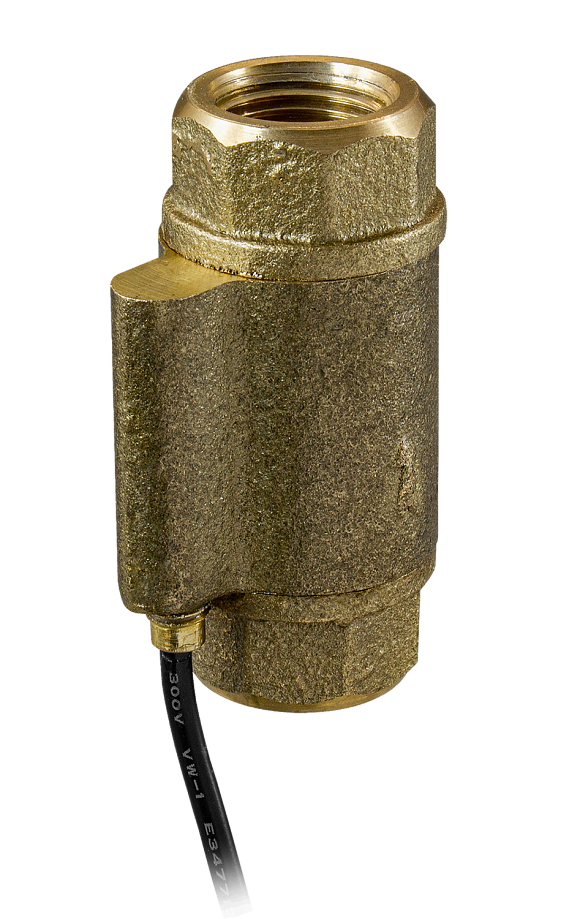

Датчик-реле потока поршневой подпружиненный ДР-ПП-03-15
Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
- Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 1,5 МПа
- Температура рабочей среды: −10…+110°С
- Минимальный расход: 1 л/мин
- Максимальная коммутируемая мощность: 50 Вт
- Присоединение: внутр. Rс½"
- Материал: латунь
- Монтажное положение: универсальное
- Степень пылевлагозащиты: IP55
Датчик-реле потока (реле протока) поршневой подпружиненный ДР-ПП-03-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на перемещении подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.Особенности:
Принцип работы датчиков-реле основан на перемещении подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.Особенности:
- НО-контакт. При наличии потока контакт геркона замыкается
- Высокий ресурс срабатываний
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр | Значение
| |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости | |
| Максимальное давление рабочей среды | 1,5 МПа | |
| Температура рабочей среды | −10...+110°С | |
| Минимальный расход
| 1 л/мин
| |
| Максимальный расход
| 20 л/мин
| |
| Мах коммутируемая мощность | 50 Вт
| |
| Мах коммутируемый ток | =0,5 A (при =24 В)
| |
| Мах коммутируемое напряжение | =220 В | |
| Присоединение
| внутр. Rc½" | |
| Длина провода
| 440 мм
| |
| Материал | Латунь
| |
| Степень пылевлагозащиты
| IP55 | |
| Монтажное положение | Универсальное | |
| Габаритные размеры | 73×32×44 мм
| |
| Вес | 310 г | |

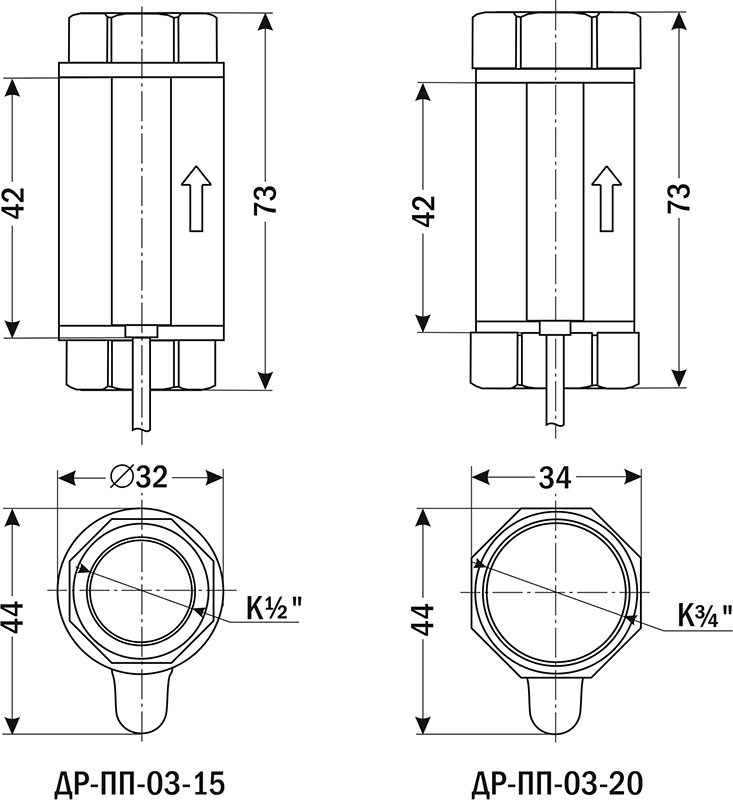

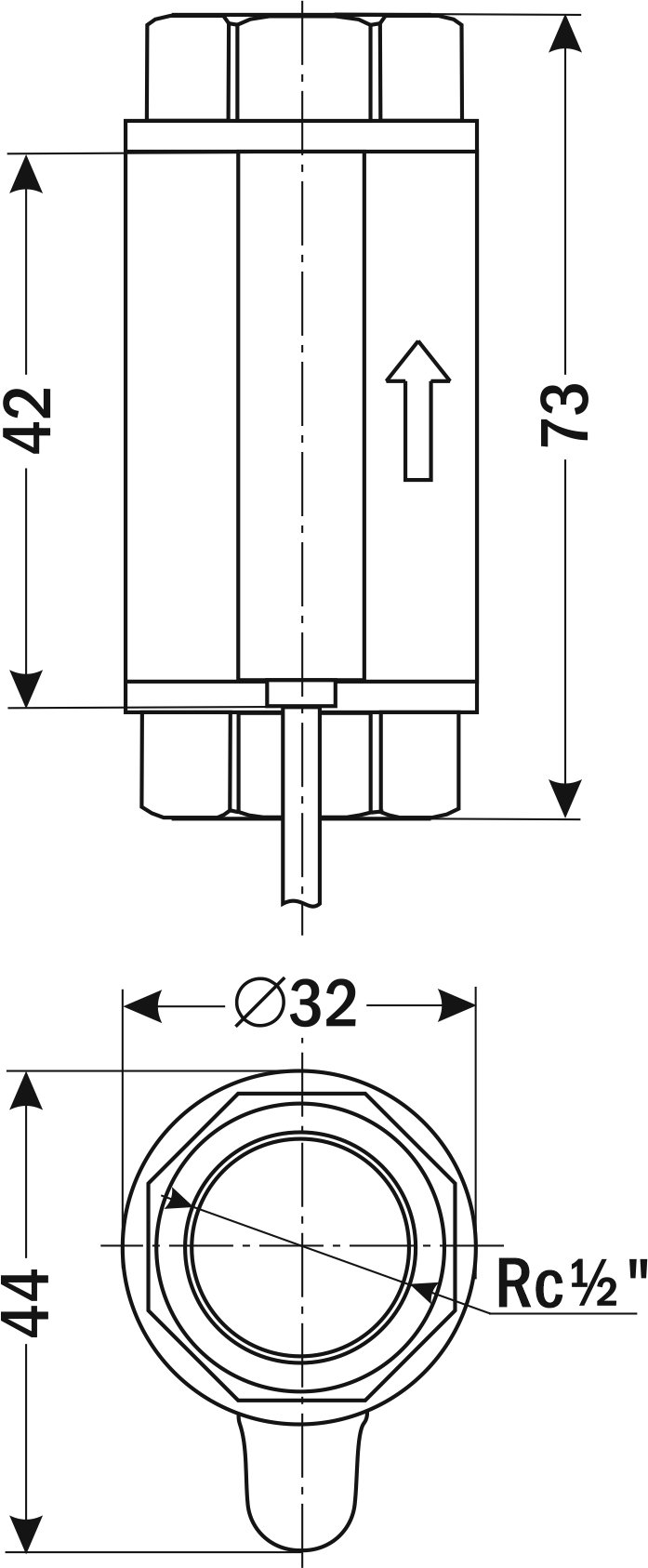

| Габаритные размеры
|
 |
Версия: 2024-05-21-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Информационное письмо | 12.11.2012 | 0.73 Мб |  |
| Руководство по эксплуатации | 21.05.2024 | 0.32 Мб |  |
| Отказное письмо | 11.10.2022 | 1.17 Мб |  |
