ПИД-регулятор для задвижек ОВЕН ТРМ12-У2

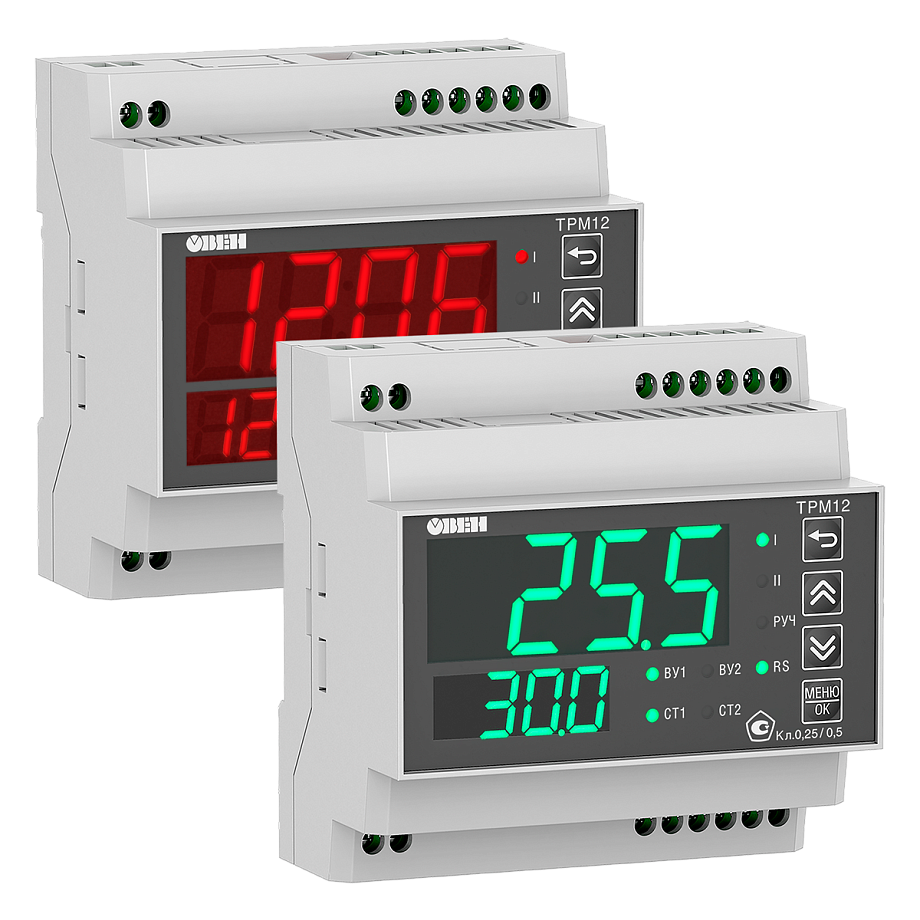

ТРМ12-Д.У2 обновленный ПИД-регулятор с интерфейсом RS-485

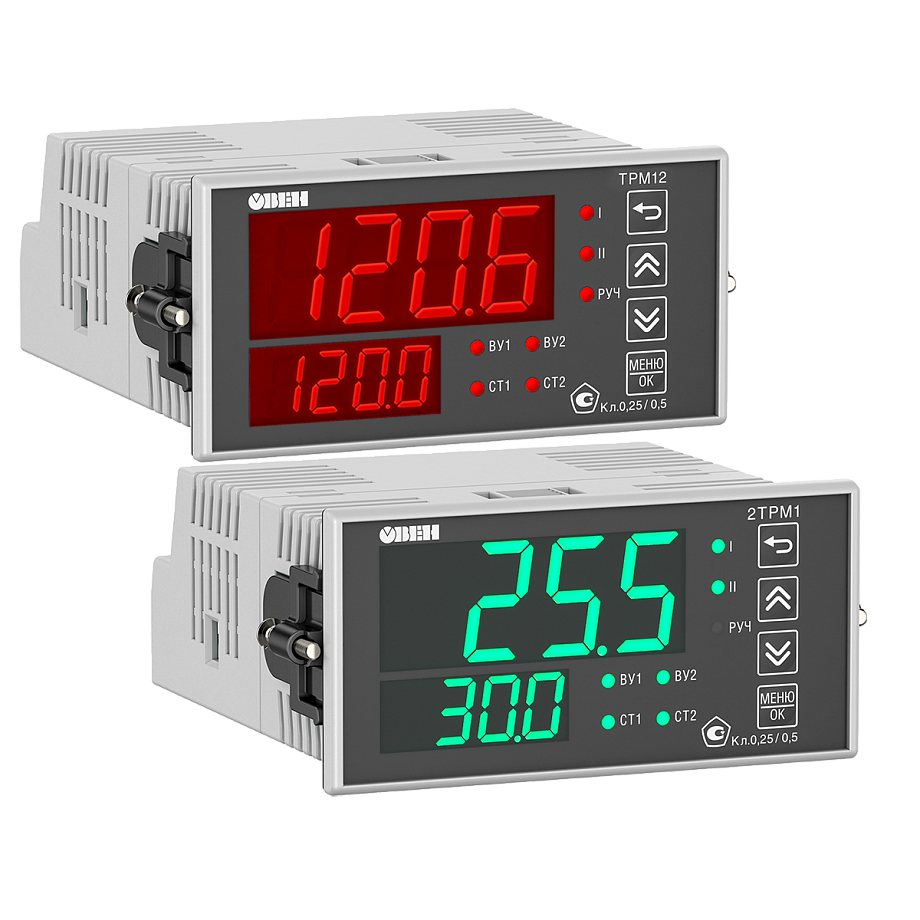

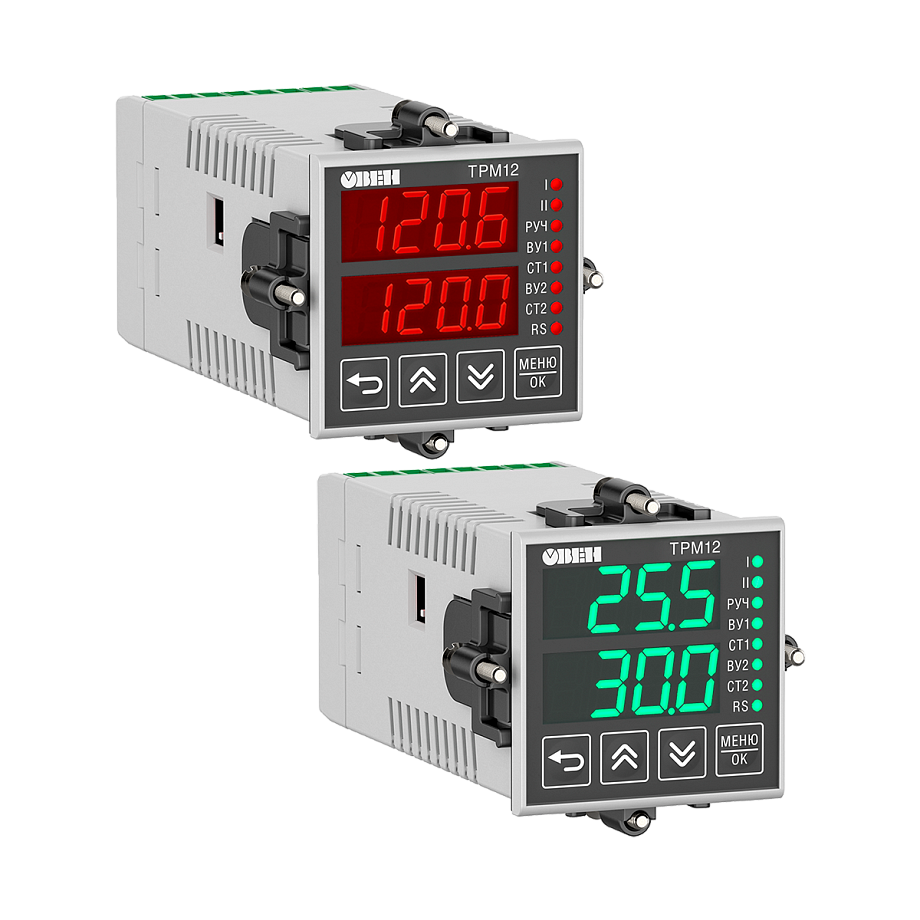

ТРМ12-Щ5.У2 обновленный ПИД-регулятор с интерфейсом RS-485

ТРМ12 – промышленный ПИД-регулятор, предназначенный для управления трехходовыми или запорно-регулирующими клапанами и задвижками с электроприводом.
Прибор проходит процедуру регистрации в Государственном реестре средств измерений. На текущий момент средством измерения не является. Вы можете заказать ТМР12 с поверкой и сертификатом средства измерения предыдущей модификации.

Погодозависимое регулирование
Контроль обрыва связи с исполнительными механизмами
Ручной режим управления исполнительными механизмами
Дискретное или аналоговое управление клапаном по ПИД закону
Измерение и регулирование различных физических величин (расход, давление, температура и т.д.)

В закладки

от 6 480 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Наличие интерфейса RS-485 позволяет включать ТРМ12 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля
Функциональные возможности:

Измерение и регулирование физических величин
Сигнализация о выходе измеряемой величины за заданные пределы
Первый вход измерительный, второй вход или измерительный (в том числе датчик положения), или дополнительный, используется для дистанционного пуска и останова регулирования

Преимущества:

Простой и удобный монтаж кабельных линий благодаря "лифтовому" механизму клеммных колодок
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке "Назад" на лицевую панель прибора
Подключение датчиков 4...20мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора
Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от −40 до +50°С
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределительные системы дисптчеризации
Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме
ТРМ10 контролирует обрыв линии связи с исполнительными механизмами - авария LBA

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т), ТХКн(E), Typ.L (DIN 43710), Typ К (DIN 43710)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 100Н, Pt500, 500П, Cu500, 500М, 500Н, Cu1000, 1000М, Pt1000, 1000П, 1000Н, 53М
Пирометры: РК-15, РК-20, РС-20, РС-25
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	2
Время опроса одного входа:	≤1 с
Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~90...264 В (номинальное ~230 В), 50 Гц =21...120 В (номинальное =24 В)
Потребляемая мощность	≤ 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 +/- 2,4 В
Максимально допустимый ток источника питания	50 мА
Температура окружающего воздуха	−40...+50°С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха	≤ 85% (при +35°С и ниже без конденсации влаги)
Степень защиты корпуса: - настенный (Н) - щитовые (Щ1, Щ2, Щ5) - DIN-реечный (Д)	IP44 IP54 (со стороны лицевой панели) IP20 (со стороны лицевой панели)

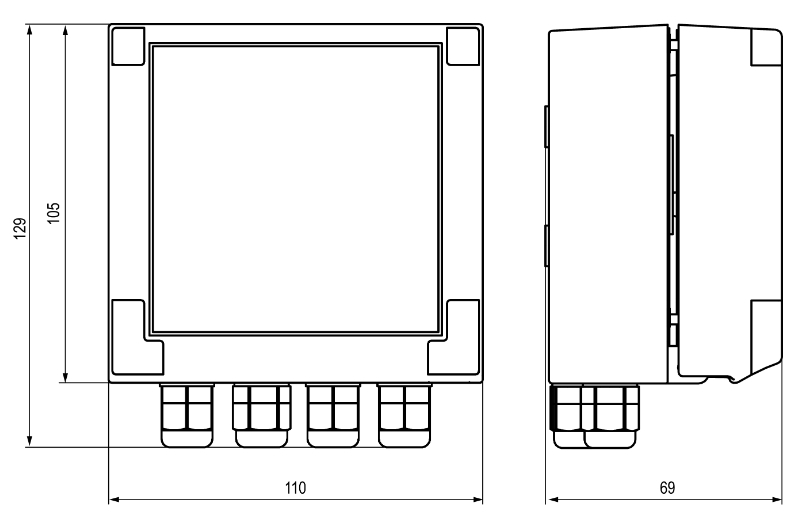

Габаритные размеры прибора: - настенный (Н) - щитовой (Щ1) - щитовой (Щ2) - щитовой (Щ5) - DIN-реечный (Д)	105×130×65 мм 96×96×53 мм 96×48×100 мм 48×48×103 мм 72×90×58 мм

Характеристики выходных устройств:

Параметр	Значение
Р - электромагнитное реле	≤ 8 А при 230 В 50...60 Гц, cos φ > 0,4 ≤ 3 А при постоянном напряжении не более 30 В
К - транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С - симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И - цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У - цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т - выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Габаритные размеры

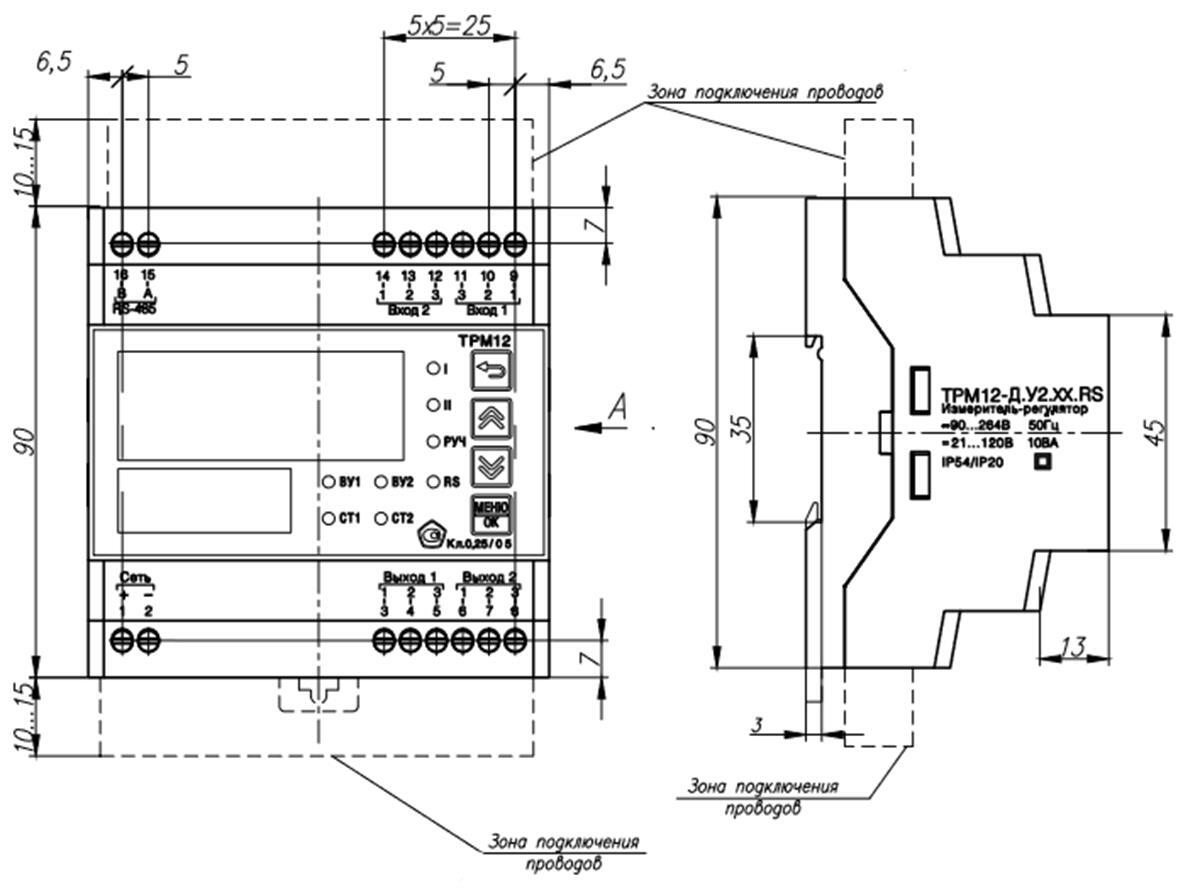

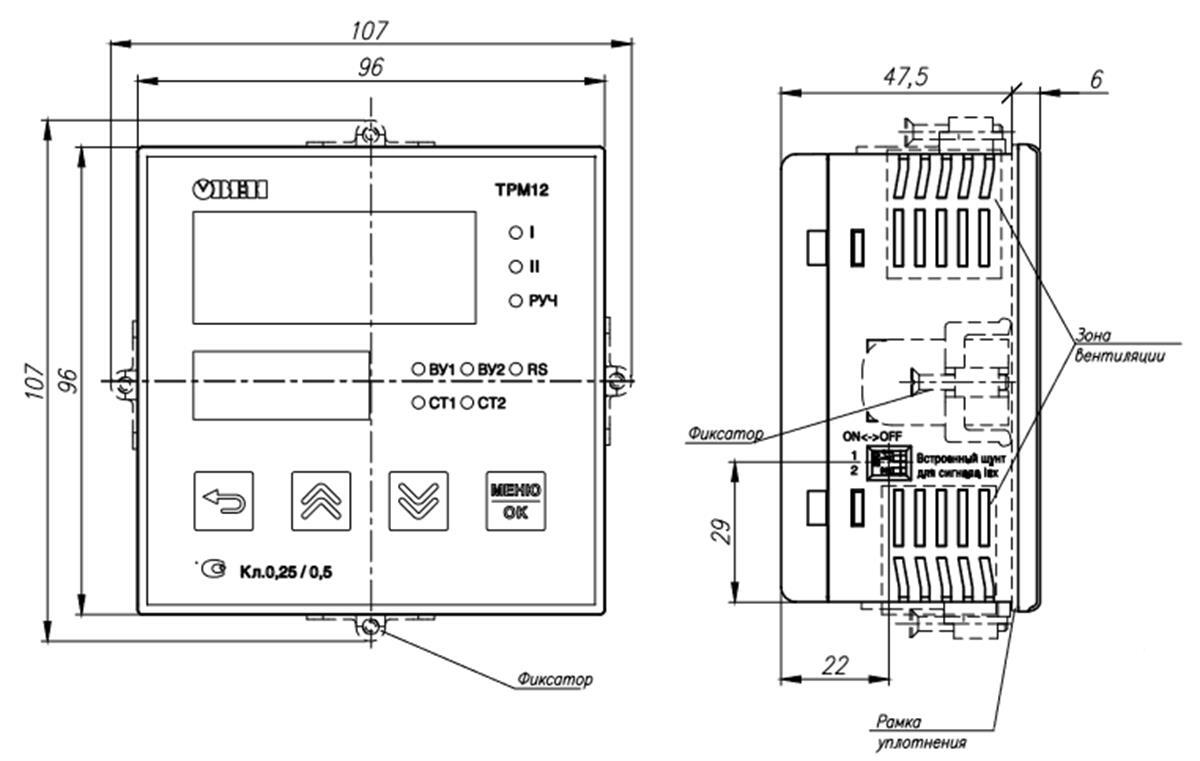

Корпус Д	Корпус Щ1

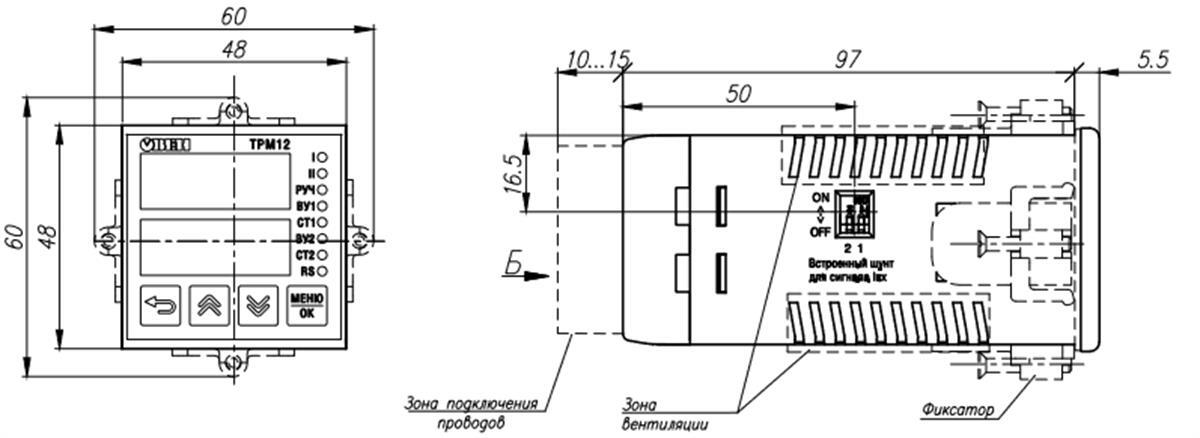

Корпус Щ2	Корпус Щ5

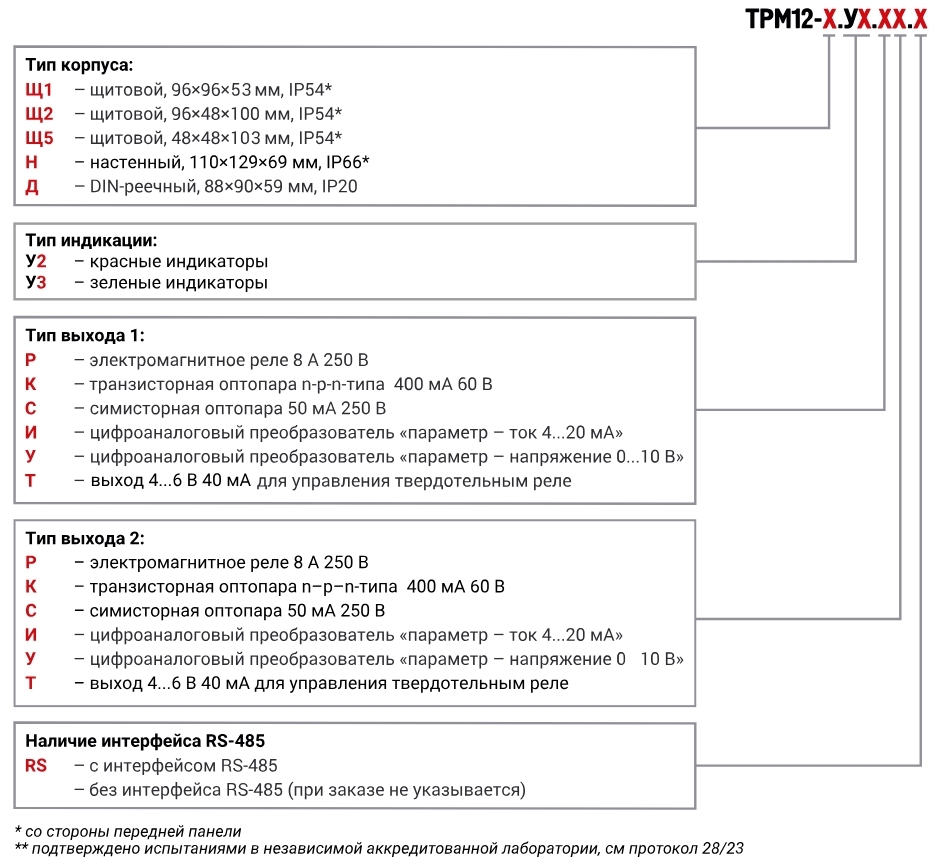

Модификации

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.09.2022	13.11 Мб

Артикул	Тип корпуса	Типы выходов	Интерфейс	Срок поставки	Стоимость
Щ1 Щ2 Щ5 Н Д	РР КК СС ТТ ИР ИК ИС ИТ УР УК УС УТ	RS-485 нет

Артикул	Тип корпуса	Типы выходов	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Тип корпуса	Типы выходов	Интерфейс	Срок поставки	Стоимость
O43347	Н	РР	нет	Со склада	6480 руб. – +
O43348	Д	РР	нет	Со склада	6480 руб. – +

Артикул	Тип корпуса	Типы выходов	Интерфейс	Срок поставки	Стоимость
O43284	Щ1	РР	RS-485	2...4 недели	6600 руб. – +
O43344	Щ1	РР	нет	2...4 недели	6480 руб. – +
O43289	Щ1	КК	RS-485	2...4 недели	7080 руб. – +
O43349	Щ1	КК	нет	2...4 недели	6900 руб. – +
O43294	Щ1	СС	RS-485	2...4 недели	7080 руб. – +
O43354	Щ1	СС	нет	2...4 недели	6900 руб. – +
O43299	Щ1	ТТ	RS-485	2...4 недели	7080 руб. – +
O43359	Щ1	ТТ	нет	2...4 недели	6900 руб. – +
O43304	Щ1	ИР	RS-485	2...4 недели	7080 руб. – +
O43364	Щ1	ИР	нет	2...4 недели	6900 руб. – +
O43309	Щ1	ИК	RS-485	2...4 недели	7080 руб. – +
O43369	Щ1	ИК	нет	2...4 недели	6900 руб. – +
O43314	Щ1	ИС	RS-485	2...4 недели	7080 руб. – +
O43374	Щ1	ИС	нет	2...4 недели	6900 руб. – +
O43319	Щ1	ИТ	RS-485	2...4 недели	7080 руб. – +
O43379	Щ1	ИТ	нет	2...4 недели	6900 руб. – +
O43324	Щ1	УР	RS-485	2...4 недели	7080 руб. – +
O43384	Щ1	УР	нет	2...4 недели	6900 руб. – +
O43329	Щ1	УК	RS-485	2...4 недели	7080 руб. – +
O43389	Щ1	УК	нет	2...4 недели	6900 руб. – +
O43334	Щ1	УС	RS-485	2...4 недели	7080 руб. – +
O43394	Щ1	УС	нет	2...4 недели	6900 руб. – +
O43339	Щ1	УТ	RS-485	2...4 недели	6900 руб. – +
O43399	Щ1	УТ	нет	2...4 недели	6900 руб. – +
O43285	Щ2	РР	RS-485	2...4 недели	6600 руб. – +
O43345	Щ2	РР	нет	2...4 недели	6480 руб. – +
O43290	Щ2	КК	RS-485	2...4 недели	7080 руб. – +
O43350	Щ2	КК	нет	2...4 недели	6900 руб. – +
O43295	Щ2	СС	RS-485	2...4 недели	7080 руб. – +
O43355	Щ2	СС	нет	2...4 недели	6900 руб. – +
O43300	Щ2	ТТ	RS-485	2...4 недели	7080 руб. – +
O43360	Щ2	ТТ	нет	2...4 недели	6900 руб. – +
O43305	Щ2	ИР	RS-485	2...4 недели	7080 руб. – +
O43365	Щ2	ИР	нет	2...4 недели	6900 руб. – +
O43310	Щ2	ИК	RS-485	2...4 недели	7080 руб. – +
O43370	Щ2	ИК	нет	2...4 недели	6900 руб. – +
O43315	Щ2	ИС	RS-485	2...4 недели	7080 руб. – +
O43375	Щ2	ИС	нет	2...4 недели	6900 руб. – +
O43320	Щ2	ИТ	RS-485	2...4 недели	7080 руб. – +
O43380	Щ2	ИТ	нет	2...4 недели	6900 руб. – +
O43325	Щ2	УР	RS-485	2...4 недели	7080 руб. – +
O43385	Щ2	УР	нет	2...4 недели	6900 руб. – +
O43330	Щ2	УК	RS-485	2...4 недели	7080 руб. – +
O43390	Щ2	УК	нет	2...4 недели	6900 руб. – +
O43335	Щ2	УС	RS-485	2...4 недели	6480 руб. – +
O43395	Щ2	УС	нет	2...4 недели	6900 руб. – +
O43340	Щ2	УТ	RS-485	2...4 недели	6900 руб. – +
O43400	Щ2	УТ	нет	2...4 недели	6900 руб. – +
O43286	Щ5	РР	RS-485	2...4 недели	6600 руб. – +
O43346	Щ5	РР	нет	2...4 недели	6480 руб. – +
O43291	Щ5	КК	RS-485	2...4 недели	7080 руб. – +
O43351	Щ5	КК	нет	2...4 недели	6900 руб. – +
O43296	Щ5	СС	RS-485	2...4 недели	7080 руб. – +
O43356	Щ5	СС	нет	2...4 недели	6900 руб. – +
O43301	Щ5	ТТ	RS-485	2...4 недели	7080 руб. – +
O43361	Щ5	ТТ	нет	2...4 недели	6900 руб. – +
O43306	Щ5	ИР	RS-485	2...4 недели	7080 руб. – +
O43366	Щ5	ИР	нет	2...4 недели	6900 руб. – +
O43311	Щ5	ИК	RS-485	2...4 недели	7080 руб. – +
O43371	Щ5	ИК	нет	2...4 недели	6900 руб. – +
O43316	Щ5	ИС	RS-485	2...4 недели	7080 руб. – +
O43376	Щ5	ИС	нет	2...4 недели	6900 руб. – +
O43321	Щ5	ИТ	RS-485	2...4 недели	7080 руб. – +
O43381	Щ5	ИТ	нет	2...4 недели	6900 руб. – +
O43326	Щ5	УР	RS-485	2...4 недели	7080 руб. – +
O43386	Щ5	УР	нет	2...4 недели	6900 руб. – +
O43331	Щ5	УК	RS-485	2...4 недели	7080 руб. – +
O43391	Щ5	УК	нет	2...4 недели	6900 руб. – +
O43336	Щ5	УС	RS-485	2...4 недели	7080 руб. – +
O43396	Щ5	УС	нет	2...4 недели	6900 руб. – +
O43341	Щ5	УТ	RS-485	2...4 недели	6900 руб. – +
O43401	Щ5	УТ	нет	2...4 недели	6900 руб. – +
O43287	Н	РР	RS-485	2...4 недели	6600 руб. – +
O43347	Н	РР	нет	Со склада	6480 руб. – +
O43292	Н	КК	RS-485	2...4 недели	7080 руб. – +
O43352	Н	КК	нет	2...4 недели	6900 руб. – +
O43297	Н	СС	RS-485	2...4 недели	7080 руб. – +
O43357	Н	СС	нет	2...4 недели	6900 руб. – +
O43302	Н	ТТ	RS-485	2...4 недели	7080 руб. – +
O43362	Н	ТТ	нет	2...4 недели	6900 руб. – +
O43307	Н	ИР	RS-485	2...4 недели	7080 руб. – +
O43367	Н	ИР	нет	2...4 недели	6900 руб. – +
O43312	Н	ИК	RS-485	2...4 недели	7080 руб. – +
O43372	Н	ИК	нет	2...4 недели	6900 руб. – +
O43317	Н	ИС	RS-485	2...4 недели	7080 руб. – +
O43377	Н	ИС	нет	2...4 недели	6900 руб. – +
O43322	Н	ИТ	RS-485	2...4 недели	7080 руб. – +
O43382	Н	ИТ	нет	2...4 недели	6900 руб. – +
O43327	Н	УР	RS-485	2...4 недели	7080 руб. – +
O43387	Н	УР	нет	2...4 недели	6900 руб. – +
O43332	Н	УК	RS-485	2...4 недели	7080 руб. – +
O43392	Н	УК	нет	2...4 недели	6900 руб. – +
O43337	Н	УС	RS-485	2...4 недели	7080 руб. – +
O43397	Н	УС	нет	2...4 недели	6900 руб. – +
O43342	Н	УТ	RS-485	2...4 недели	6900 руб. – +
O43402	Н	УТ	нет	2...4 недели	6900 руб. – +
O43288	Д	РР	RS-485	2...4 недели	6600 руб. – +
O43348	Д	РР	нет	Со склада	6480 руб. – +
O43293	Д	КК	RS-485	2...4 недели	7080 руб. – +
O43353	Д	КК	нет	2...4 недели	6900 руб. – +
O43298	Д	СС	RS-485	2...4 недели	7080 руб. – +
O43358	Д	СС	нет	2...4 недели	6900 руб. – +
O43303	Д	ТТ	RS-485	2...4 недели	7080 руб. – +
O43363	Д	ТТ	нет	2...4 недели	6900 руб. – +
O43308	Д	ИР	RS-485	2...4 недели	7080 руб. – +
O43368	Д	ИР	нет	2...4 недели	6900 руб. – +
O43313	Д	ИК	RS-485	2...4 недели	7080 руб. – +
O43373	Д	ИК	нет	2...4 недели	6900 руб. – +
O43318	Д	ИС	RS-485	2...4 недели	7080 руб. – +
O43378	Д	ИС	нет	2...4 недели	6900 руб. – +
O43323	Д	ИТ	RS-485	2...4 недели	7080 руб. – +
O43383	Д	ИТ	нет	2...4 недели	6900 руб. – +
O43328	Д	УР	RS-485	2...4 недели	7080 руб. – +
O43388	Д	УР	нет	2...4 недели	6900 руб. – +
O43333	Д	УК	RS-485	2...4 недели	7080 руб. – +
O43393	Д	УК	нет	2...4 недели	6900 руб. – +
O43338	Д	УС	RS-485	2...4 недели	7080 руб. – +
O43398	Д	УС	нет	2...4 недели	6900 руб. – +
O43343	Д	УТ	RS-485	2...4 недели	6900 руб. – +
O43403	Д	УТ	нет	2...4 недели	6900 руб. – +
