Двухканальный измеритель ОВЕН 2ТРМ0
Прибор для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности
- Количество универсальных входов: 2
- Подключение широкого спектра датчиков (термопары, термосопротивления, унифицированные сигналы)
- Два цифровых индикатора
- Интерфейс RS-485 с поддержкой Modbus ASCII/RTU для включения в системы диспетчеризации
- Монтаж: настенный, в щит или на DIN-рейку (стандарт 4S)
Госреестр № 17023-08
2ТРМ0 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Функциональные возможности:
- Два универсальных входа для подключения широкого спектра датчиков
- Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485
- Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах
- Вычисление разности двух физических величин
- Масштабирование шкалы для каждого входа
- Цифровая фильтрация и коррекция входного сигнала
- Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
- USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.

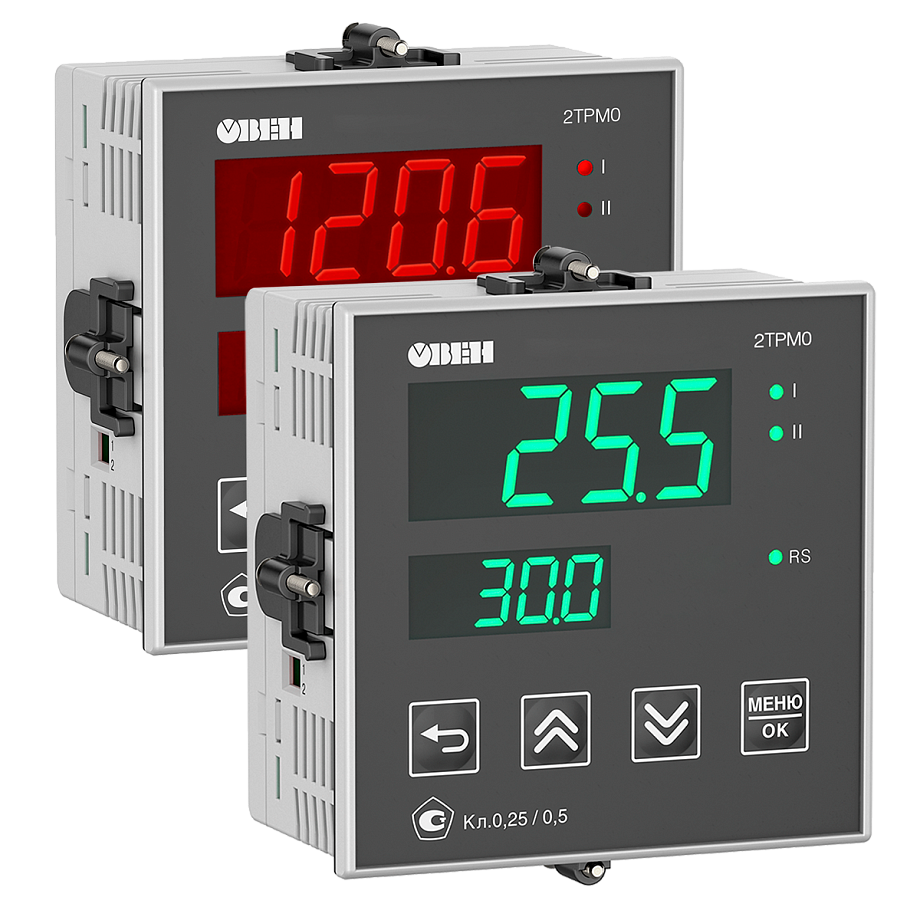

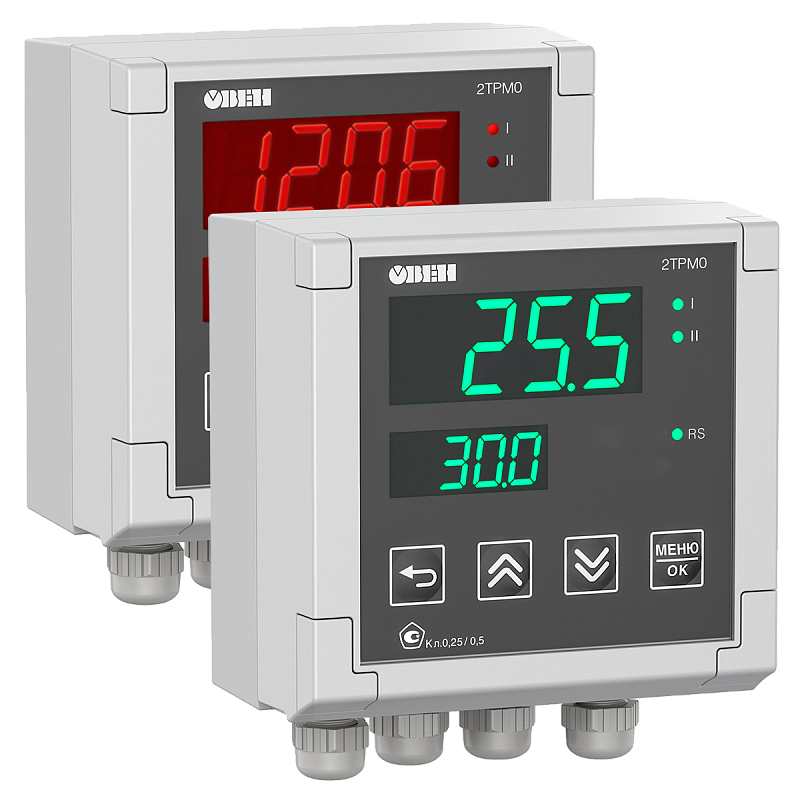

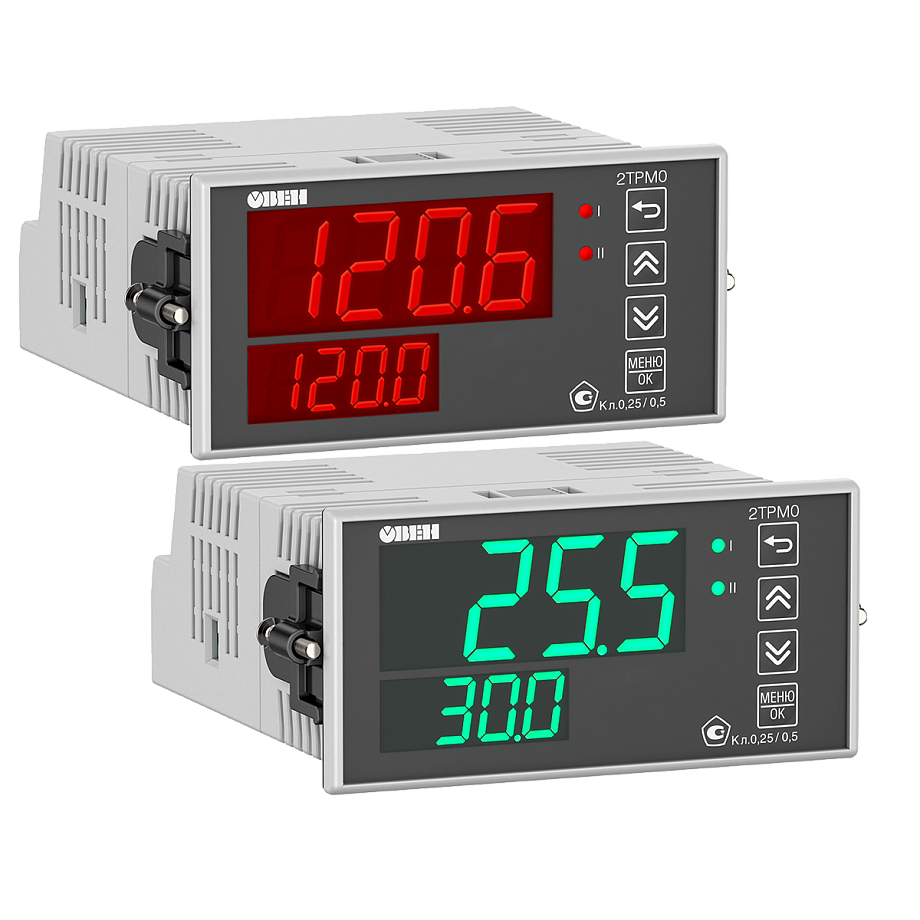

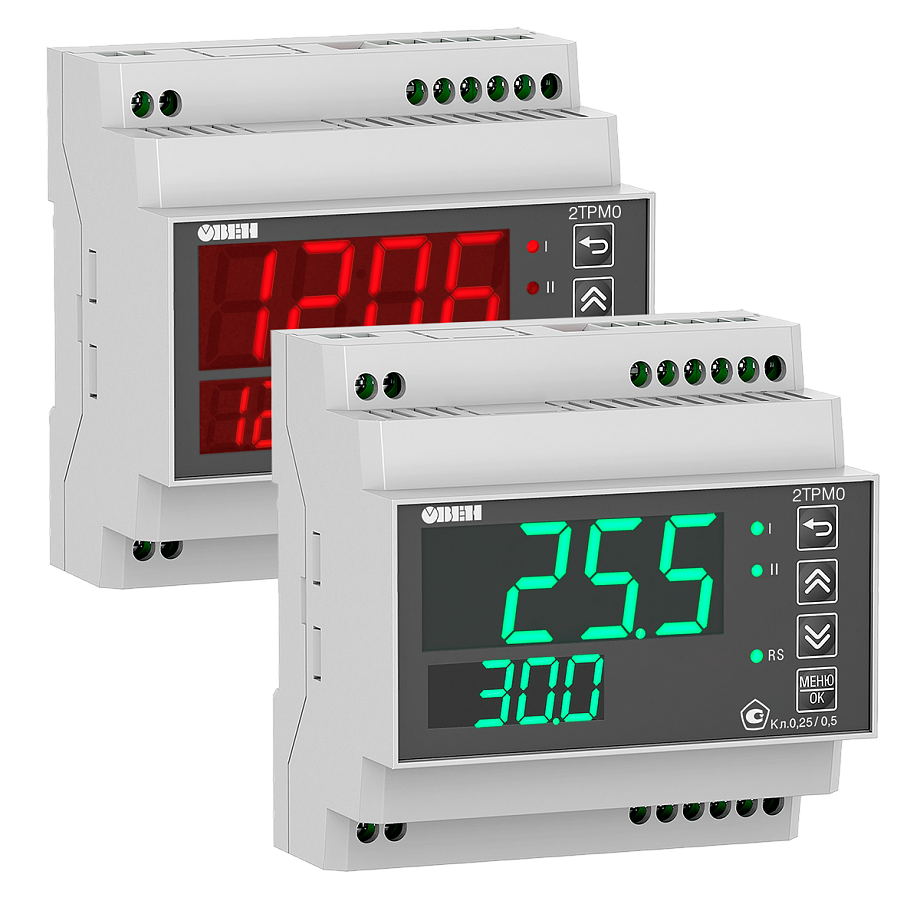

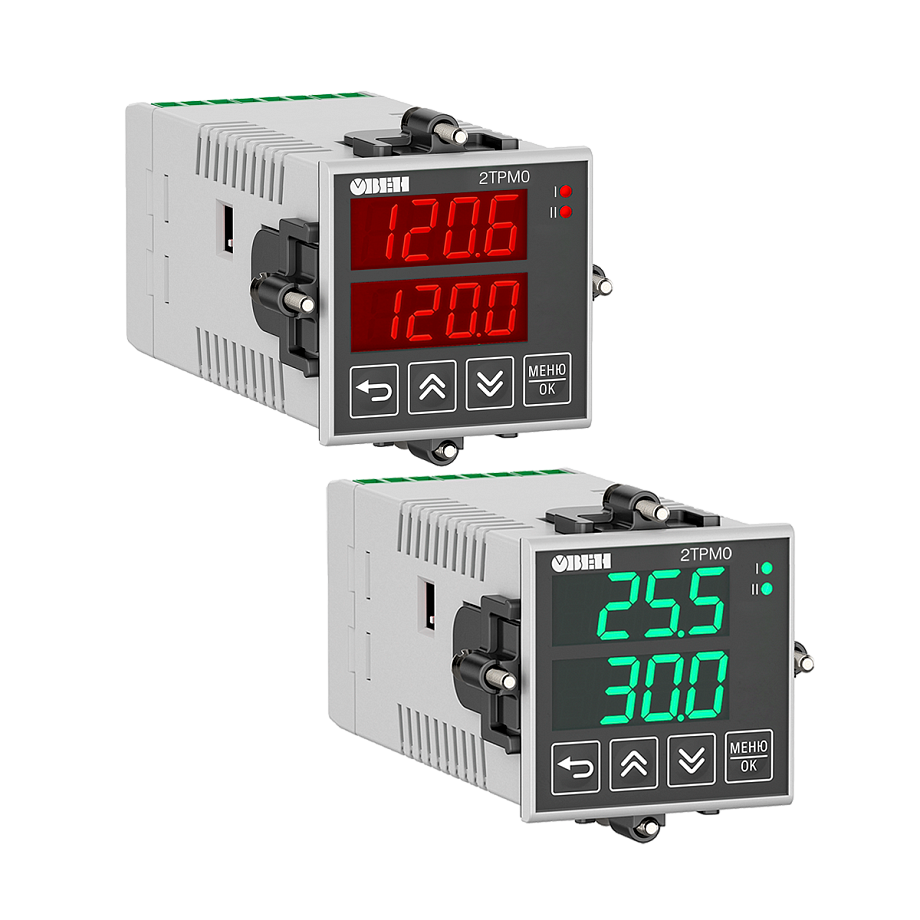

- Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
- Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
- Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
- Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
- Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С.
- В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т), ТХКн(E), Typ.L (DIN 43710), Typ К (DIN 43710)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 100Н, Pt500, 500П, Cu500, 500М, 500Н, Cu1000, 1000М, Pt1000, 1000П, 1000Н, 53М
- Пирометры: РК-15, РК-20, РС-20, РС-25
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В
| Параметр
| Значение
|
| Количество универсальных входов
| 2
|
| Время опроса одного входа:
| ≤ 1 с
|
| Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей - для других датчиков |
±0,5% ±0,25% |
| Напряжение питания | ~90…264 В (номинальное ~230 В), 50 Гц
=21...120 В (номинальное =24 В) |
| Потребляемая мощность | ≤ 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | =24 +/- 2,4 В |
| Максимально допустимый ток источника питания | 50 мА |
| Температура окружающего воздуха | −40...+50°С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха | ≤ 85% (при +35°С и ниже без конденсации влаги) |
| Монтаж | Настенный, в щит или на DIN-рейку (стандарт 4S) |
| Габаритные размеры и степень защиты корпуса :
- настенный (Н) - щитовой (Щ1) - щитовой (Щ2) - щитовой (Щ5) - DIN-реечный (Д) |
129×110×69 мм, IP66 96×96×53 мм, IP54 (со стороны передней панели) 48×96×100 мм, IP54 (со стороны передней панели) 48×48×103 мм, IP54 (со стороны передней панели) 90×88×59 мм, IP20 |
| Габаритные размеры
| |
| Корпус Д
| Корпус Щ1
|
 |  |
| Корпус Щ2
| Корпус Щ5
|
 |  |
| Н
| |
 | |

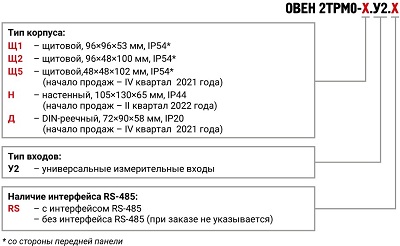

| Модификации |
 |
Версия: 2022-09-19-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации 2ТРМ0-У2 | 20.09.2022 | 9.21 Мб |  |
| Руководство по эксплуатации (краткое) 2ТРМ0-У2 | 20.09.2022 | 0.12 Мб | |
