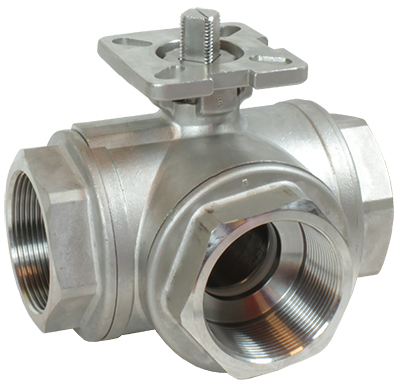

Кран шаровой трехходовой КПР-Т3-L (L-тип)
Кран шаровой трехходовой для управления потоком рабочей среды в трубопроводе
- Тип: переключающий (L-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
- Диаметр условного прохода: 8...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G4"

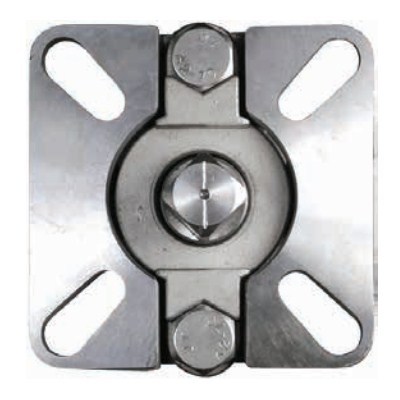

- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, c электроприводом ЭПР3, c электроприводом ЭПР3У, с электроприводом ЭПР3У-005, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом
Кран шаровой трехходовой КПР-Т3-L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-01-26-ЛВС
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
| Параметр
| Значение
|
| Тип крана
| L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С
|
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
|
| Диаметр условного прохода | 8...100 мм |
| Присоединение крана
| Резьбовое G¼"...G4" |
| Стандарт присоединения крана к приводу
| ISO5211
|
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-Т3-L-008/8-GSP
| 8
| 5
| ¼"
| 9×9
| 550
|
| КПР-Т3-L-015/11-GSP
| 15
| 20
| ½"
| 9×9
| 480
|
| КПР-Т3-L-020/14-GSP
| 20
| 38
| ¾"
| 9×9
| 680
|
| КПР-Т3-L-025/17-GSP | 25
| 69
| 1"
| 11×11
| 930
|
| КПР-Т3-L-032/22-GSP | 32
| 93
| 1¼"
| 11×11
| 2010
|
| КПР-Т3-L-040/28-GSP | 40
| 144
| 1½"
| 14×14
| 3270
|
| КПР-Т3-L-050/35-GSP | 50
| 229
| 2"
| 14×14
| 4320
|
| КПР-Т3-L-065/45-GSP | 65
| 404
| 2½"
| 17×17
| 6660
|
| КПР-Т3-L-080/45-GSP | 80
| 573
| 3"
| 17×17
| 9430
|
| КПР-Т3-L-100/70-GSP | 100
| 936
| 4"
| 17×17 | 13 540
|
Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:
КПР-Т3-L– модель крана.
008 – диаметр условного прохода.
8 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Схема работы
| ||
А. Вход В. Выход С. Выход | ||
 | Положение 1: перекрыт выход C, поток движется в направлении A-B. | |
 | Положение 2: перекрыт выход B, поток движется в направлении A-C | |

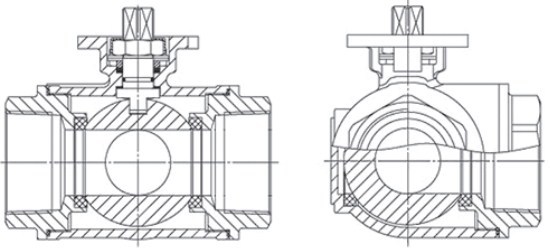

| Габаритные размеры
|
 |
| Модель
| Ду
| Дэф,
мм | G
| Размеры, мм
| |||||||||||
| A1
| E×E
| H
| h
| L
| L1
| L2 | M×M | ∅ N
| ∅ K
| ||||||
| КПР-Т3-L-008/8
| 8 | 8
| ¼" | 64
| 44×44
| 34
| 12,5
| 71,5
| 34
| 58
| 9×9
| 36 (F03)
| 42 (F04) | ||
| КПР-Т3-L-015/11 | 15 | 11
| ½" | 67
| 44×44
| 37
| 14
| 72
| 35
| 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-020/14 | 20 | 14
| ¾" | 77,5
| 44×44
| 41
| 15
| 83,5
| 42
| 61 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-025/17 | 25 | 17
| 1" | 83
| 48×48
| 49
| 12
| 89
| 45
| 68 | 11×11 | 42 (F04)
| 50 (F05) | ||
| КПР-Т3-L-032/22 | 32 | 22
| 1¼" | 100
| 48×48
| 56
| 12
| 128
| 64
| 97 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-040/28 | 40 | 28
| 1½" | 131
| 71×71
| 70
| 22
| 124
| 65
| 102,5 | 14×14 | 50 (F05)
| 70 (F07)
| ||
| КПР-Т3-L-050/35 | 50 | 35
| 2" | 138
| 71×71
| 75
| 17
| 149
| 83
| 120 | 14×14 | 50 (F05)
| 70 (F07)
| ||
| КПР-Т3-L-065/45 | 65 | 45
| 2½" | 164
| 96×96
| 90
| 20
| 176
| 90
| 142 | 17×17 | 70 (F07)
| 102 (F10)
| ||
| КПР-Т3-L-080/45 | 80 | 45
| 3" | 182
| 95×95
| 110
| 17,5
| 200
| 100
| 166 | 17×17 | 70 (F07) | 102 (F10)
| ||
| КПР-Т3-L-100/70 | 100 | 70
| 4" | 207
| 96×96
| 113
| 20
| 235
| 112
| 195 | 17×17 | 70 (F07)
| 102 (F10)
| ||
