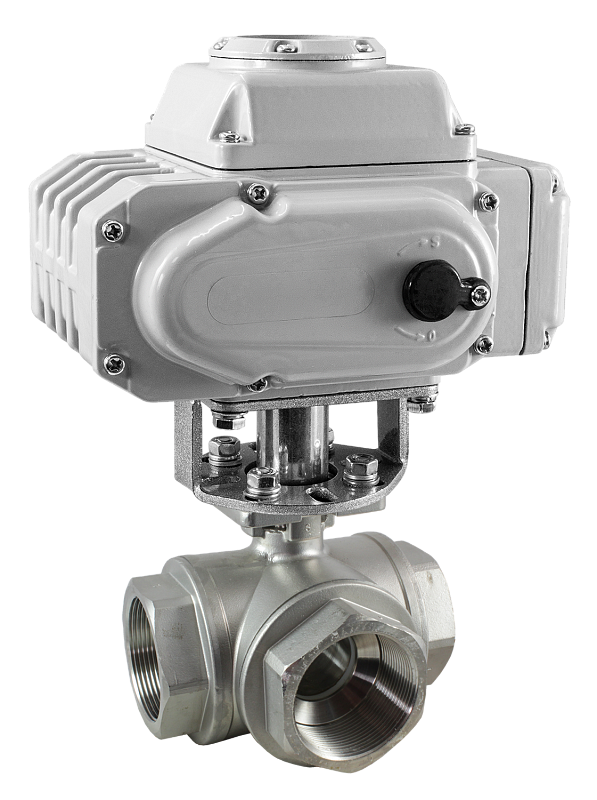

Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР7У
Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: универсальный (Т-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"

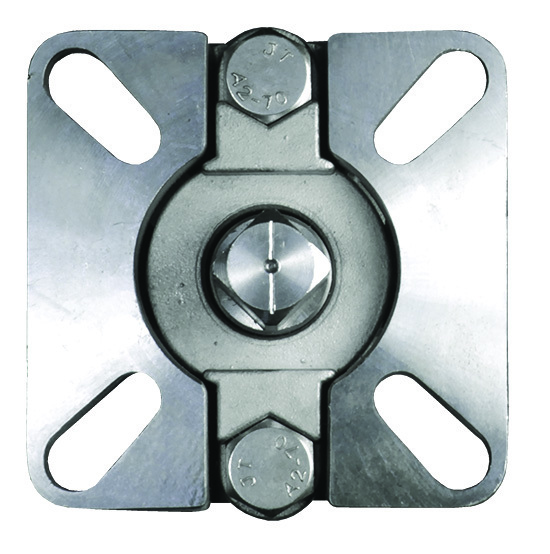

- Стандарт присоединения крана к приводу – ISO5211

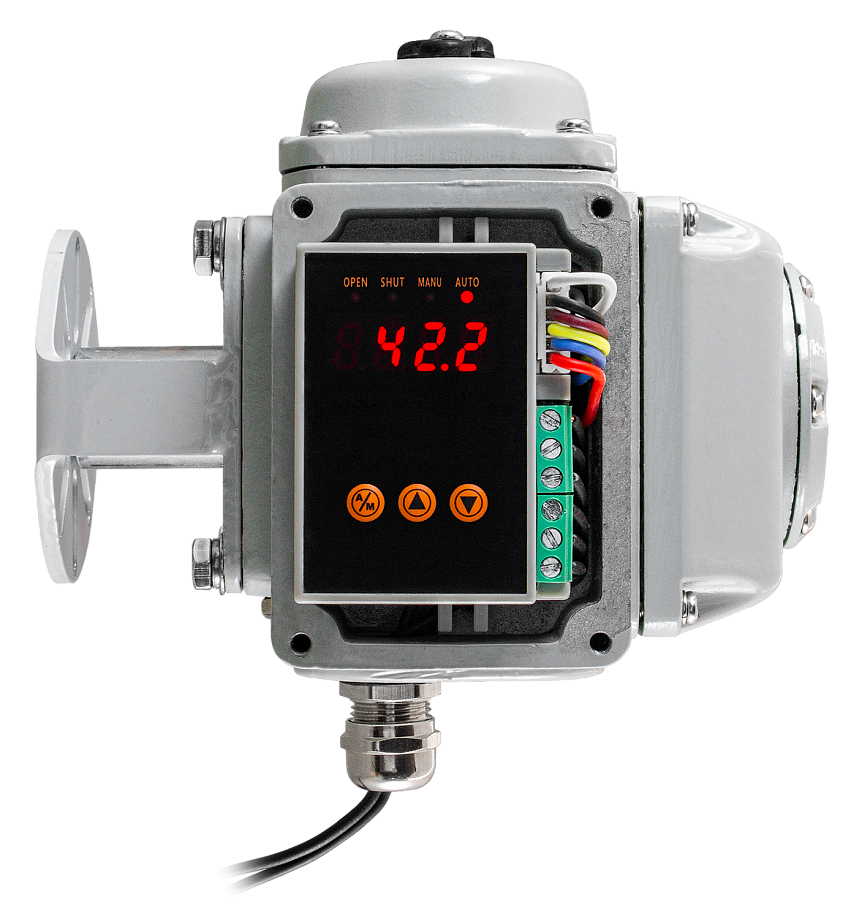

- Модель электропривода: ЭПР7У
- Питание электропривода: ~220 В, =24 В
- Управление аналоговым токовым сигналом 4..20 мА
Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Версия: 2024-02-20-ШАР
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
Модификации:
Расшифровка обозначения на примере крана КПР-Т3-Т-025/18-XYZ:
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
| Параметр
| Значение
|
| Тип крана | Т (универсальный) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные
газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
|
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана
| Резьбовое G½"...G2" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В
|
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-Т3-Т-015/12-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-Т-020/15-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-Т-025/18-GSP
| 25
| 69
| 1"
| 11×11
| 1030
|
| КПР-Т3-Т-032/25-GSP
| 32
| 93
| 1¼"
| 11×11
| 1950
|
| КПР-Т3-Т-040/32-GSP
| 40
| 144
| 1½"
| 14×14
| 3270
|
| КПР-Т3-Т-050/38-GSP
| 50
| 229
| 2"
| 14×14
| 4320
|
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
| Схема работы | ||||
| ||||
| Переключающий кран
| Смесительный кран
| |||
| A. Вход
В, С. Выходы | A. Выход
В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |

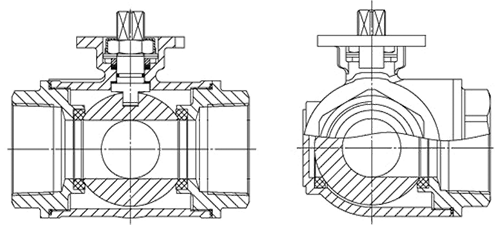

| Габаритные размеры
|
 |
| 1. Корпус крана.
2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар. |
| Модель
| Ду
|
Дэф, мм |
G | Размеры, мм
| |||||||||
| A1
| E×E | H | h
| L
| L1 | L2 | M×M | ∅N | ∅K | ||||
| КПР-Т3-Т-015/12 | 15 | 12 | ½" | 63,7 | 43×43 | 38 | 8,5 | 72 | 35
| 58
| 9×9 | 36 (F03) | 42 (F04)
|
| КПР-Т3-Т-020/15 | 20 | 15 | ¾" | 69 | 43×43 | 41 | 9 | 81,7 | 40
| 62
| 9×9 | 36 (F03) | 42 (F04)
|
| КПР-Т3-Т-025/18 | 25 | 18 | 1" | 83,4 | 48×48 | 49 | 12 | 89,3 | 44 | 69 | 11×11 | 42 (F04) | 50 (F05)
|
| КПР-Т3-Т-032/25
| 32
| 25
| 1¼" | 100
| 48×48
| 56
| 11
| 127
| 62
| 94
| 11×11
| 42 (F04)
| 50 (F05)
|
| КПР-Т3-Т-040/32
| 40
| 32
| 1½" | 121,5
| 68×68
| 67
| 16
| 137,4
| 69
| 107
| 14×14
| 50 (F05)
| 70 (F07)
|
| КПР-Т3-Т-050/38
| 50
| 35
| 2"
| 138
| 68×68
| 75
| 16
| 154
| 77
| 120
| 14×14
| 50 (F05)
| 70 (F07)
|
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.02.2025 | 1 Мб |  |
