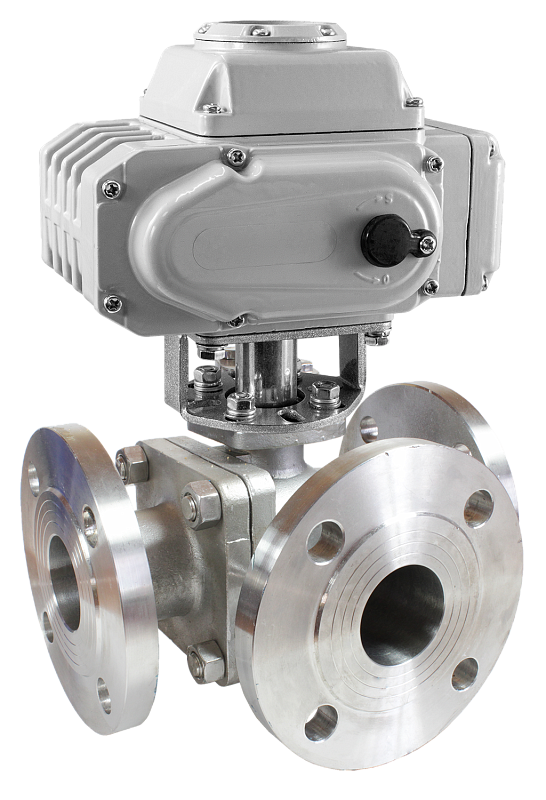

Кран шаровой трехходовой КПР-Т3Ф с электроприводом ЭПР7

Кран шаровой трехходовой фланцевый для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...65 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F2½"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 109 618 руб. Наличие: На заказ Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

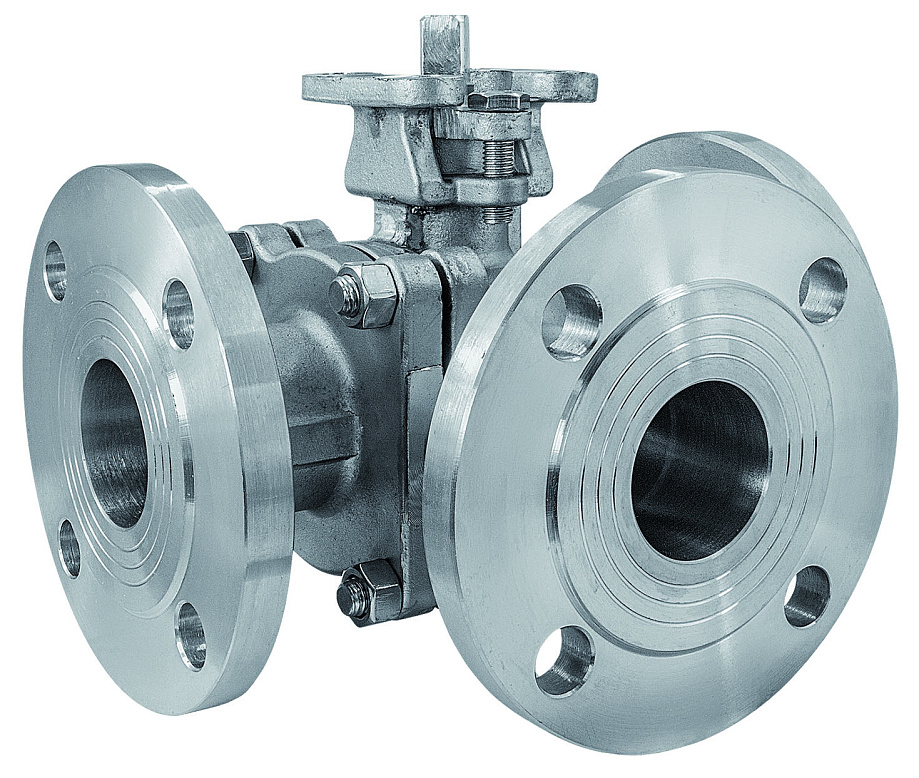

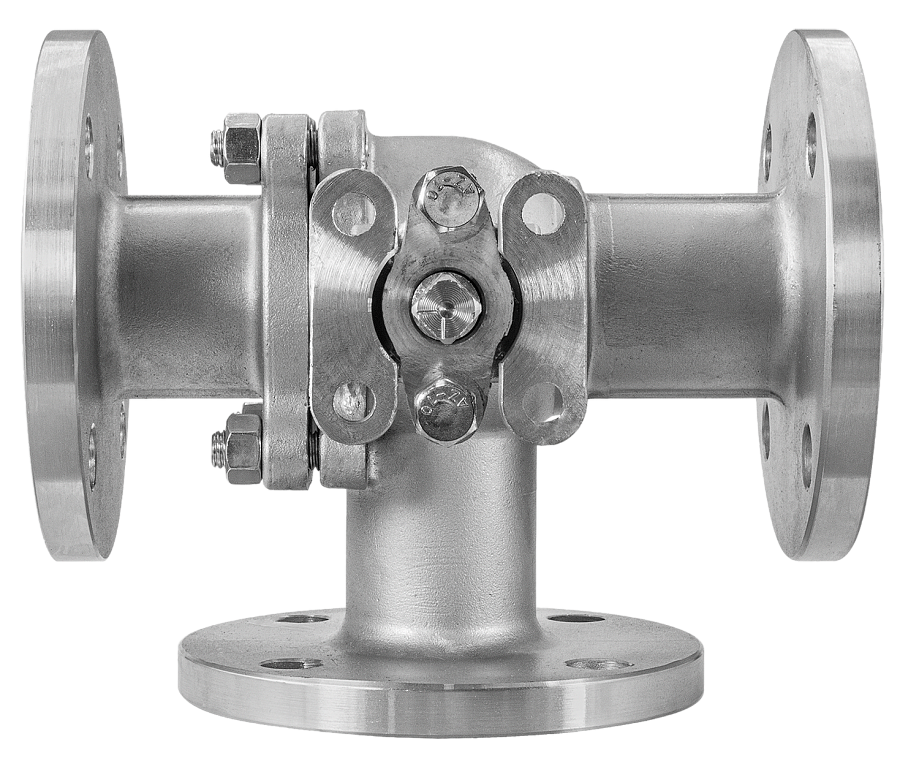

Кран шаровой трехходовой фланцевый КПР-Т3Ф с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводеОсобенности:

Угол полного поворота: 90°
Долгий срок службы
Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Для подключения приводов с питанием =24 В используются блоки питания, например, БП67, БП97, DR

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	15...65 мм
Присоединение крана	Фланцевое F½"...F2½"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер крана, мм	Вес, г
КПР-Т3Ф-015 FSP	15	20	F½"	11×11	3460
КПР-Т3Ф-020 FSP	20	38	F¾"	11×11	4000
КПР-Т3Ф-025 FSP	25	69	F1"	11×11	4960
КПР-Т3Ф-032 FSP	32	93	F1¼"	14×14	19700
КПР-Т3Ф-040 FSP	40	144	F1½"	14×14	23480
КПР-Т3Ф-050 FSP	50 (47)	229	F2"	14×14	11450
КПР-Т3Ф-065 FSP	65	404	F2½"	17×17	18380

Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

Таблица выбора привода для крана КПР-Т3Ф

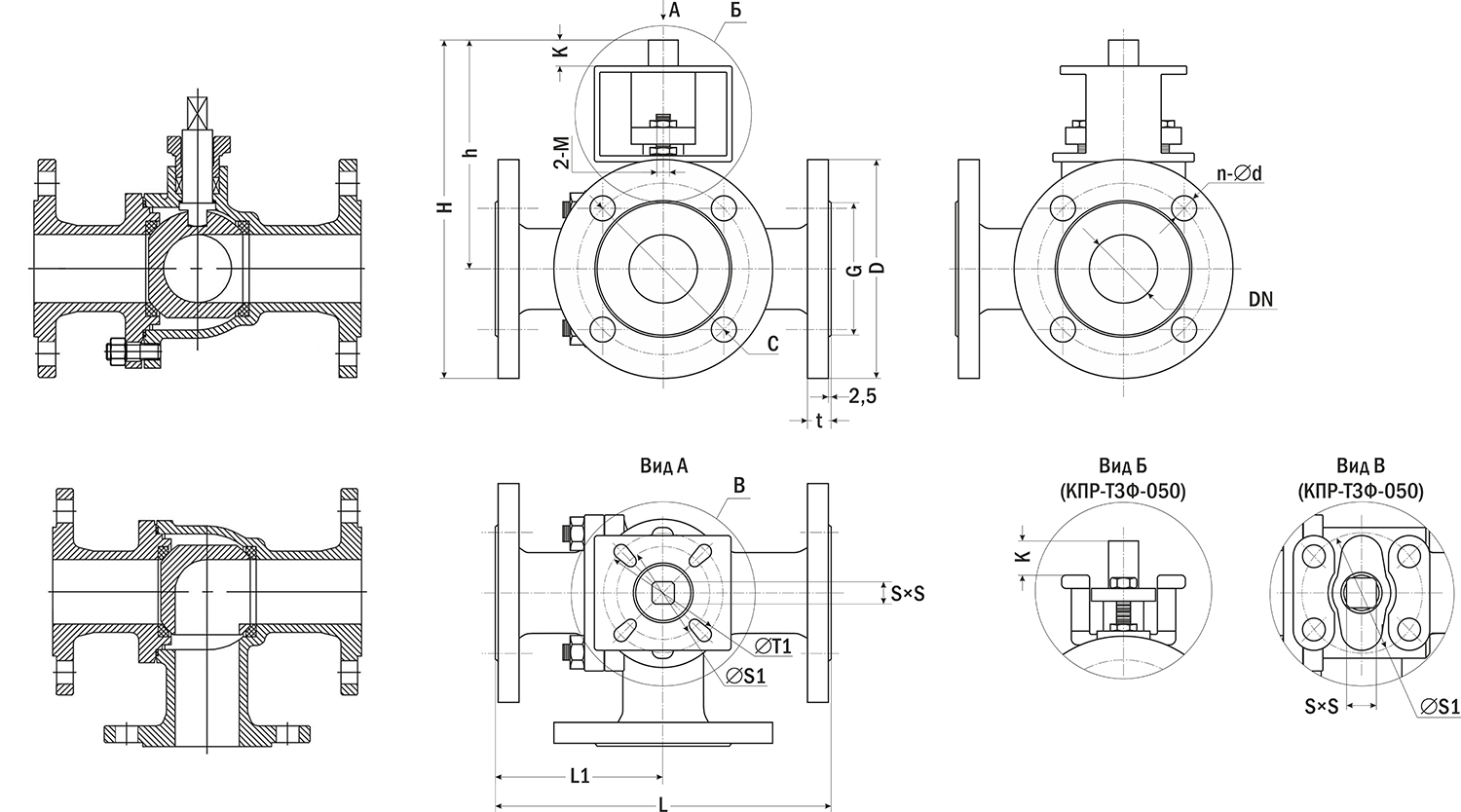

Габаритные размеры

Модель	DN	Размеры, мм
Модель	DN	C	D	Е	Е1	F	G	K	h	H	L	L1	2-Q	4-M	n-∅d	t	S1	T1	S×S
КПР-Т3Ф-015	15	68	94	128	77	24	45	15	82	128	152	76	М6	М10	4—18	13	50 (F05)	—	11×11
КПР-Т3Ф-020	20	76	103	131	80	29	56	16	83	136	160	80	М6	М10	4—18	13	50 (F05)	—	11×11
КПР-Т3Ф-025	25	81	103	146	90	34	65	13	78	144	180	90	М6	М10	12—14	13	50 (F05)	—	11×11
КПР-Т3Ф-032	32	103	140	175	106	41	79	18	106	183	201	100,5	М6	М12	12—18	17	70 (F07)	—	14×14
КПР-Т3Ф-040	40	112	150	188	114	44	87	18	106	183	222	111	М6	М12	12—18	17	70 (F07)	—	14×14
КПР-Т3Ф-050	47	125	158	195	120	53	102	17,5	120	200	235	117,5	М8	М12	12—18	17	70 (F07)	—	14×14
КПР-Т3Ф-065	65	144	178	220	135	62	119	22	185	275	262	131	М12	М14	12—18	18	70 (F07)	102 (F10)	17×17

Версия: 2025-11-18-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.12.2025	1.45 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
50 65	~220 В =24 В	ЭПР7-010 ЭПР7-025 Нет	ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O45057	50	=24 В	Нет	ЭПР7-010	120 дней	115116 руб. – +
O45058	65	=24 В	Нет	ЭПР7-010	120 дней	136556 руб. – +
O45059	50	=24 В	Нет	ЭПР7-025	120 дней	128329 руб. – +
O45060	65	=24 В	Нет	ЭПР7-025	120 дней	149769 руб. – +
O45061	50	~220 В	ЭПР7-010	Нет	120 дней	109618 руб. – +
O45062	65	~220 В	ЭПР7-010	Нет	120 дней	131058 руб. – +
O45063	50	~220 В	ЭПР7-025	Нет	120 дней	121631 руб. – +
O45064	65	~220 В	ЭПР7-025	Нет	120 дней	143071 руб. – +

Отзывы на этот товар пока отсутствуют.
