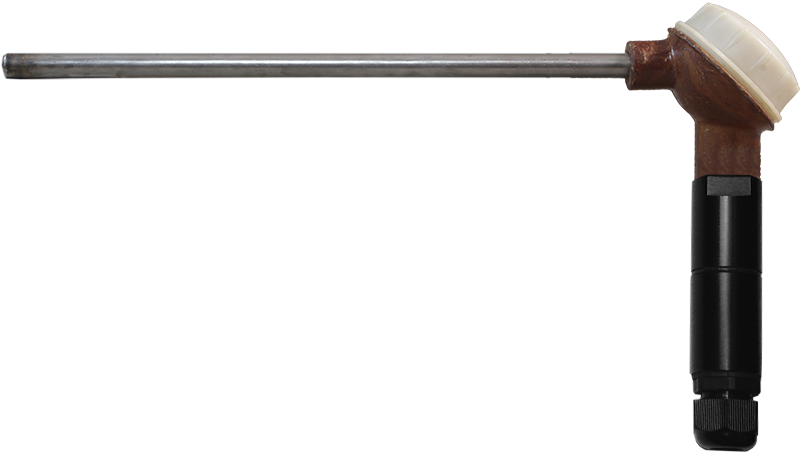

Термосопротивление с токовым выходом дТС025-И420

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Количество чувствительных элементов: 1 или 2
Номинальная статическая характеристика: 50М, Гр23, 100П
Диапазон измеряемых температур: –196…+500°C
Диапазон выходного тока преобразователя: 4...20 мА
Питание: =12…36 В
Длина монтажной части: 250...1000 мм
Диаметр монтажной части: 10 мм
Исполнение коммутационной головки: пластмасса

В закладки

от 6 514 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТСМ 012, ТМ-9201, ТСМ-5071, ТСП-0879, ТСМ-188, ТСМ-1088. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В состав термопреобразователей входят:

первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь СПРУТ Т-02, присоединенный к головке датчика.

Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.

Особенности:

Возможность самостоятельно перенастроить диапазон преобразования температуры (см. руководство по эксплуатации)
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Технические характеристики:

Параметр	Значение
Характеристики первичного термопреобразователя (термозонда)
Номинальная статическая характеристика (НСХ)	50М Гр23	100П
Диапазон измеряемых температур	–50…+180°C	–196…+500°C
Класс допуска	B или C
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2-х проводная 2х2-х проводная 3-х проводная
Характеристики нормирующего преобразователя
Выходной сигнал	Аналоговый выход 4...20 мА
Погрешность	±0,25
Питание	=12…36 В
Потребляемая мощность	≤ 0,6 ВА
Степень защиты	IP65
Монтаж к линии аналогового выхода	Гермоввод М16 (диаметр провода 5…9 мм)
Условия эксплуатации	−30…+50°С ≤ 95%
Габаритные размеры	∅ 27×107 мм

Версия: 2022-11-30-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации для СПРУТ Т-02-I420	28.04.2023	0.44 Мб

Артикул	Длина монтажной части, мм	Диапазон измеряемой температуры, °С	Градуировка	Класс допуска	Срок поставки	Стоимость
250 320 520 800 1000	-50...+180 -196...+500	Гр23 50М 100П	B C

Артикул	Длина монтажной части, мм	Диапазон измеряемой температуры, °С	Градуировка	Класс допуска	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Длина монтажной части, мм	Диапазон измеряемой температуры, °С	Градуировка	Класс допуска	Срок поставки	Стоимость
L08187	320	-50...+180	Гр23	C	Со склада (комплектация 1..72 часа)	6514 руб. – +
L08189	320	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6614 руб. – +
L08190	800	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6664 руб. – +
L08191	1000	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6714 руб. – +

Артикул	Длина монтажной части, мм	Диапазон измеряемой температуры, °С	Градуировка	Класс допуска	Срок поставки	Стоимость
L08188	250	-50...+180	50М	C	Снято с производства	6609 руб. – +
L08187	320	-50...+180	Гр23	C	Со склада (комплектация 1..72 часа)	6514 руб. – +
L08184	320	-50...+180	50М	B	Снято с производства	6614 руб. – +
L08189	320	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6614 руб. – +
L08186	320	-196...+500	100П	B	Снято с производства	6914 руб. – +
L08185	520	-50...+180	50М	B	Снято с производства	6664 руб. – +
L08190	800	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6664 руб. – +
L08191	1000	-50...+180	50М	C	Со склада (комплектация 1..72 часа)	6714 руб. – +
