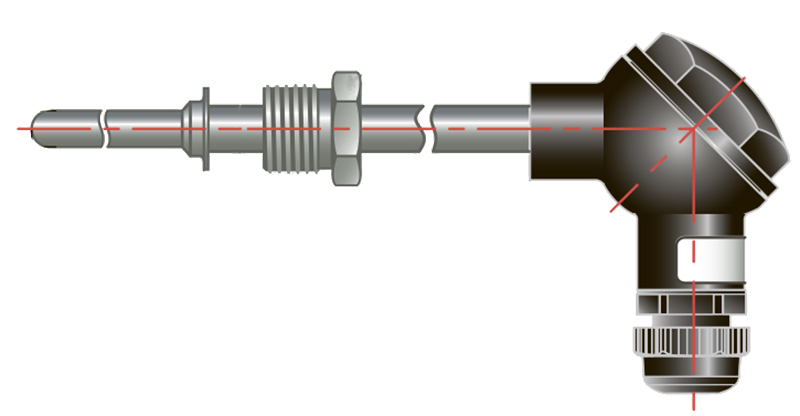

Термосопротивление с коммутационной головкой дТС035 (аналог)

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50М, 50П
Диапазон измеряемых температур: –196…+500°C
Класс допуска: C
Длина монтажной части: 250 мм
Диаметр монтажной части: 8 мм
Присоединение: М20×1,5
Исполнение коммутационной головки: пластмасса

Внимание! Прибор продается со значительным снижением цены.

Причина: бывшие в употреблении, отсутствует крышка

В закладки

от 305 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТС-Б-Pt100/B/4, ТСП-0481. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.

Особенности:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50П
Диапазон измеряемых температур:
- класс допуска В и С	–196…+500 °C	–50...+180
Количество чувствительных элементов	1
Длина монтажной части	250 мм
Диаметр монтажной части	8 мм
Присоединение	М20×1,5
Схема внутренних соединений проводников	4-х проводная
Кабельный ввод	М16×1,5
Диаметр подключаемого кабеля	< 8 мм

Версия: 2021-07-07-ШАР

Артикул	Градуировка	Срок поставки	Стоимость
50М 50П

Артикул	Градуировка	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Градуировка	Срок поставки	Стоимость
V78584	50М	Со склада	498 руб. – +
V78585	50П	Со склада	305 руб. – +

Артикул	Градуировка	Срок поставки	Стоимость
V78584	50М	Со склада	498 руб. – +
V78585	50П	Со склада	305 руб. – +
