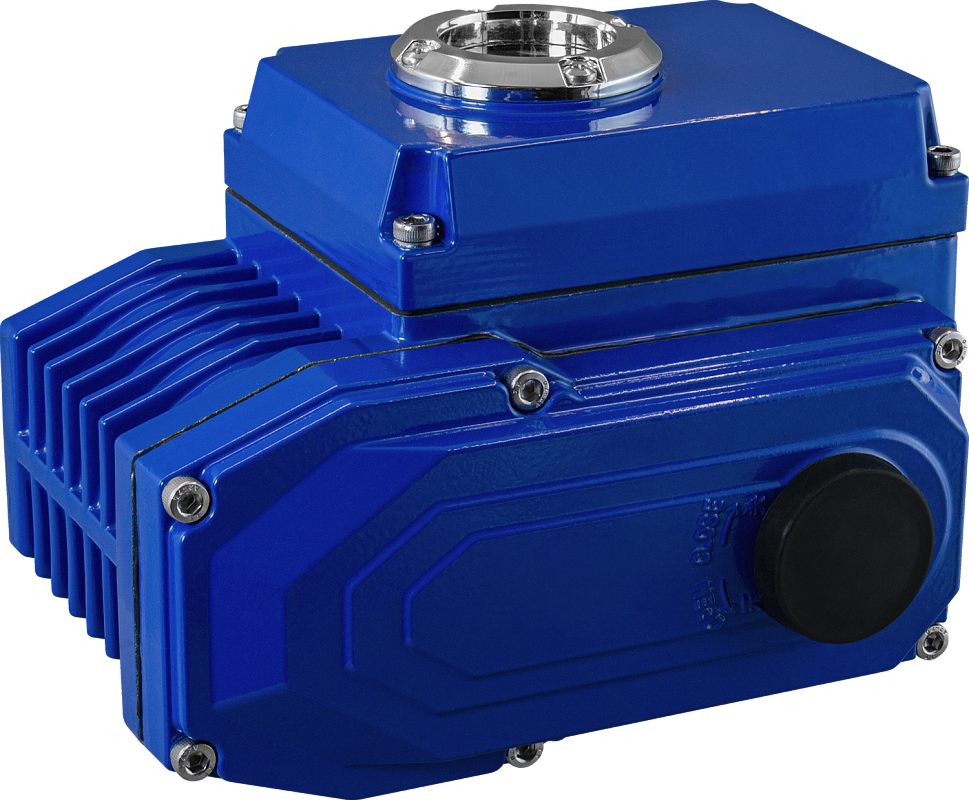

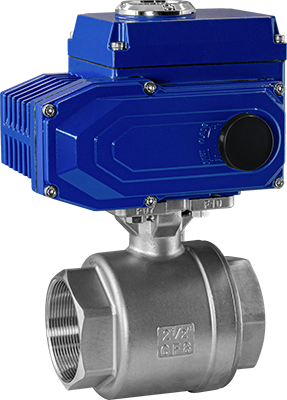

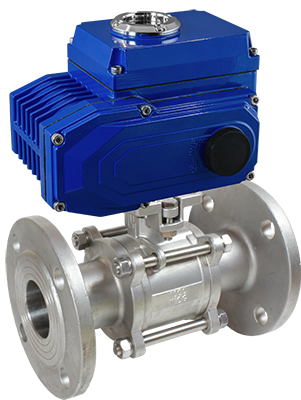

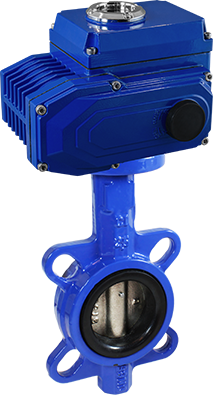

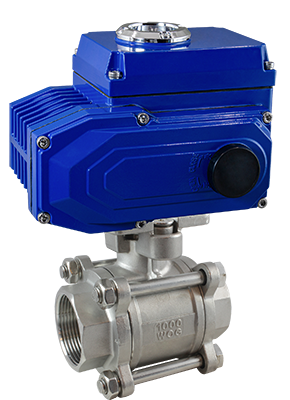

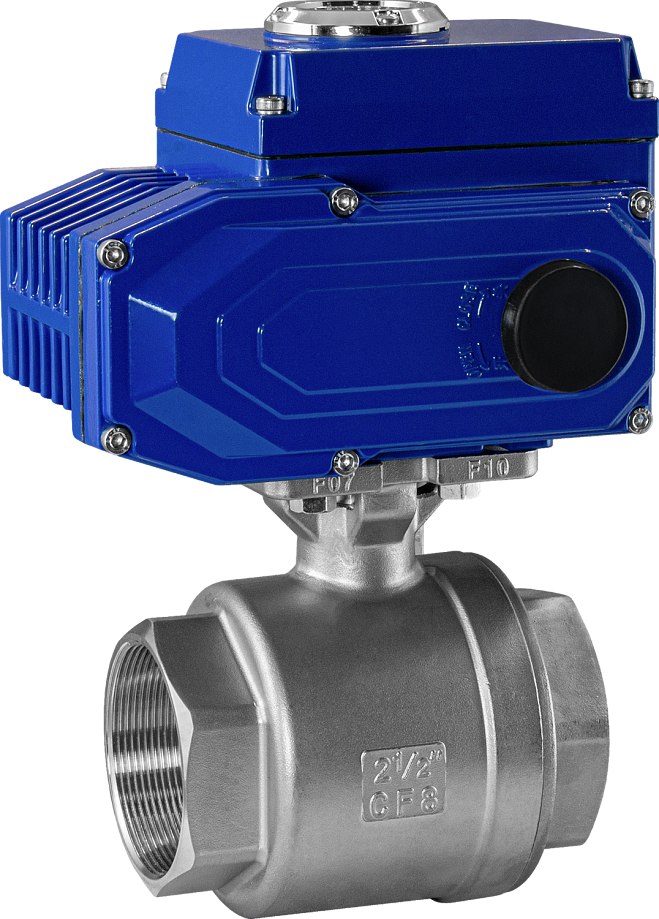

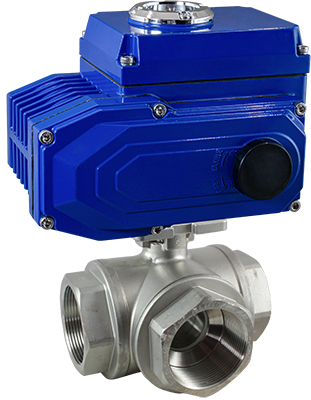

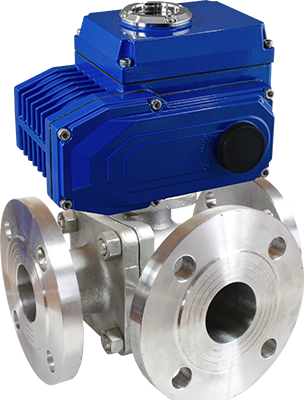

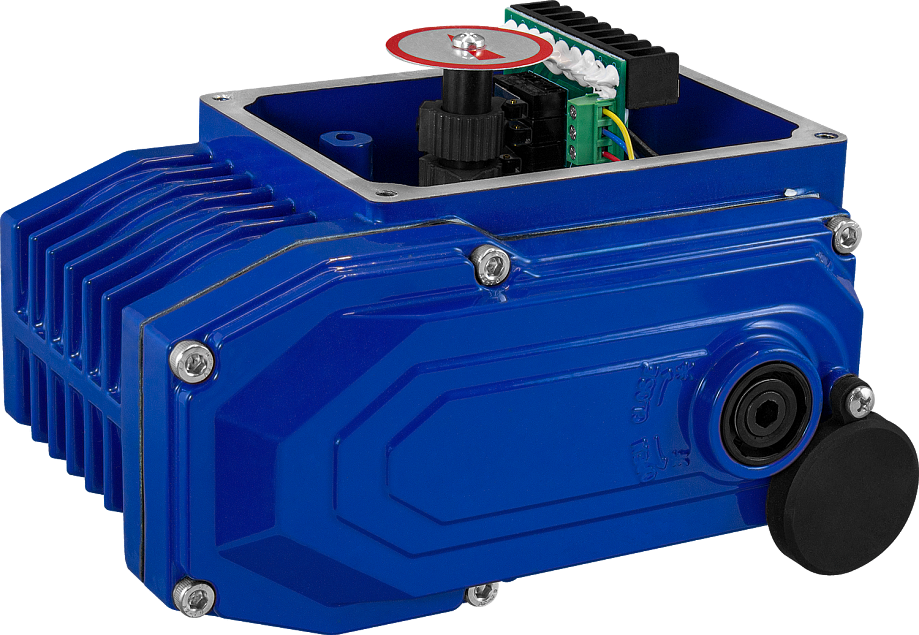

Электропривод поворотный для кранов ЭПР1-015-N2

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т.п.

Время поворота на 90°: 10...25 с
Крутящий момент: 150 Н∙м
Угол поворота выходного вала: 90°±10°
Присоединение по стандарту ISO 5211
Питание: ~220 В, =24 В

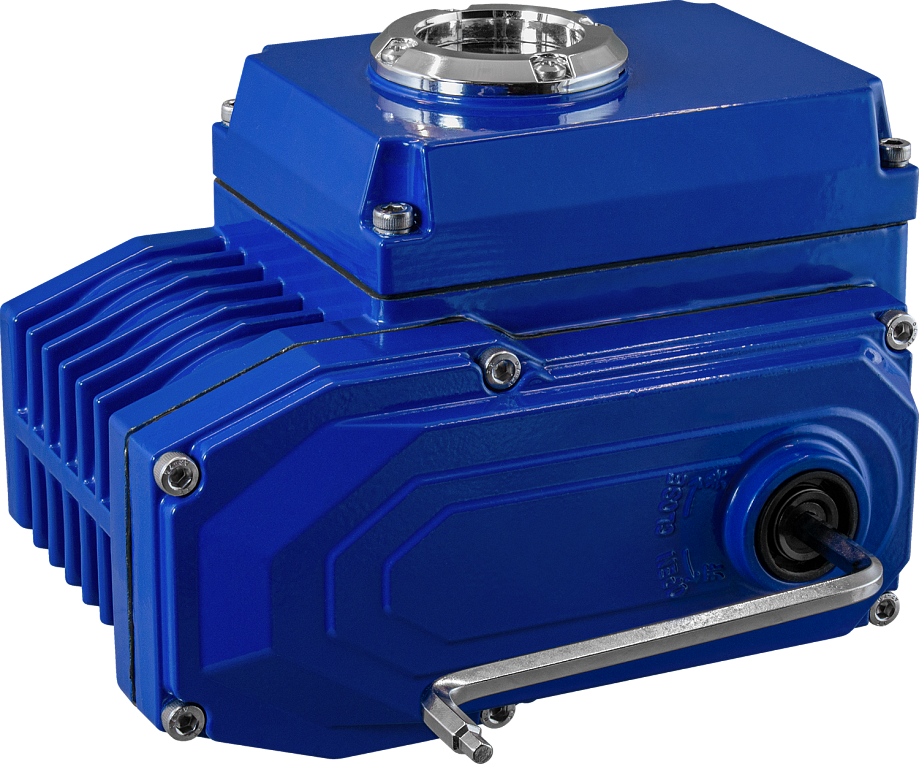

Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Степень пылевлагозащиты: IP67

В закладки

30 085 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

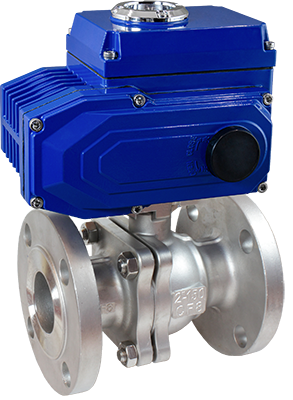

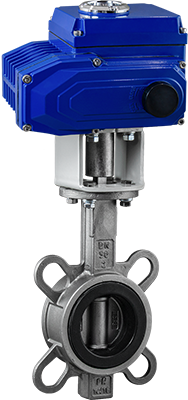

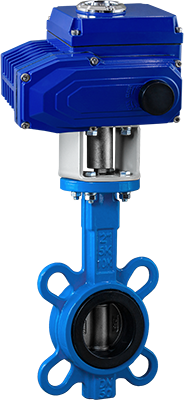

Электроприводы поворотные ЭПР1-015-N2 применяются для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т.п.

Особенности:

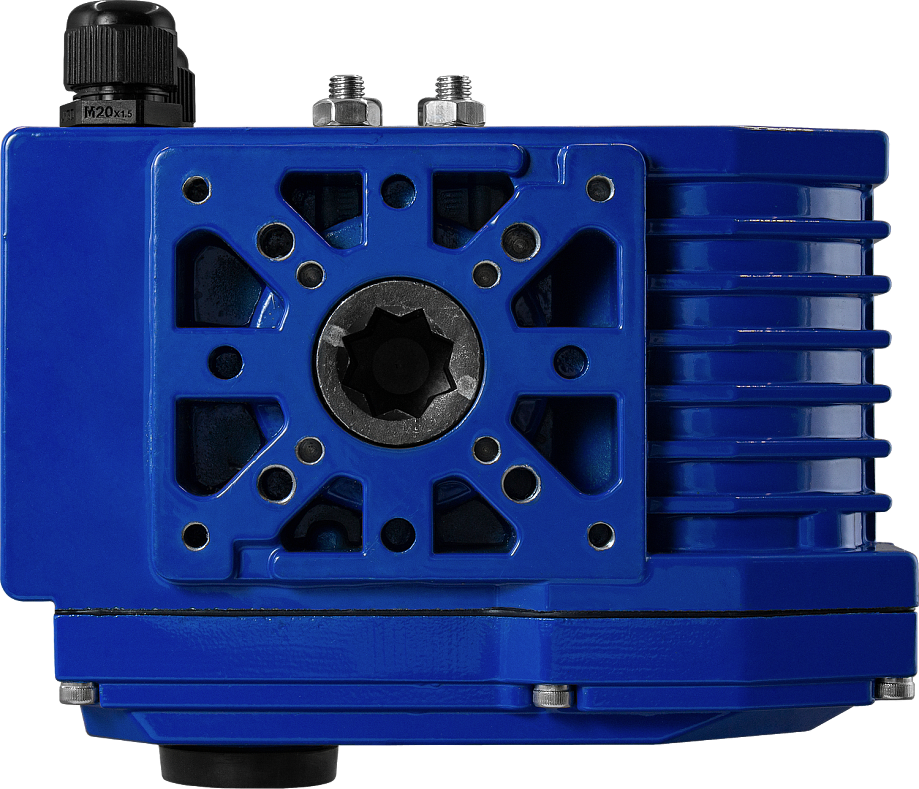

Привод устанавливается вертикально присоединением ISO5211 вниз
Высокий крутящий момент
Встроенная защита от перегрева
Конечные выключатели для отключения двигателя в крайних положениях
Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
Механическое ограничение поворота выходного вала (два настраиваемых упора)
Самоблокировка осуществляется с помощью червячной передачи

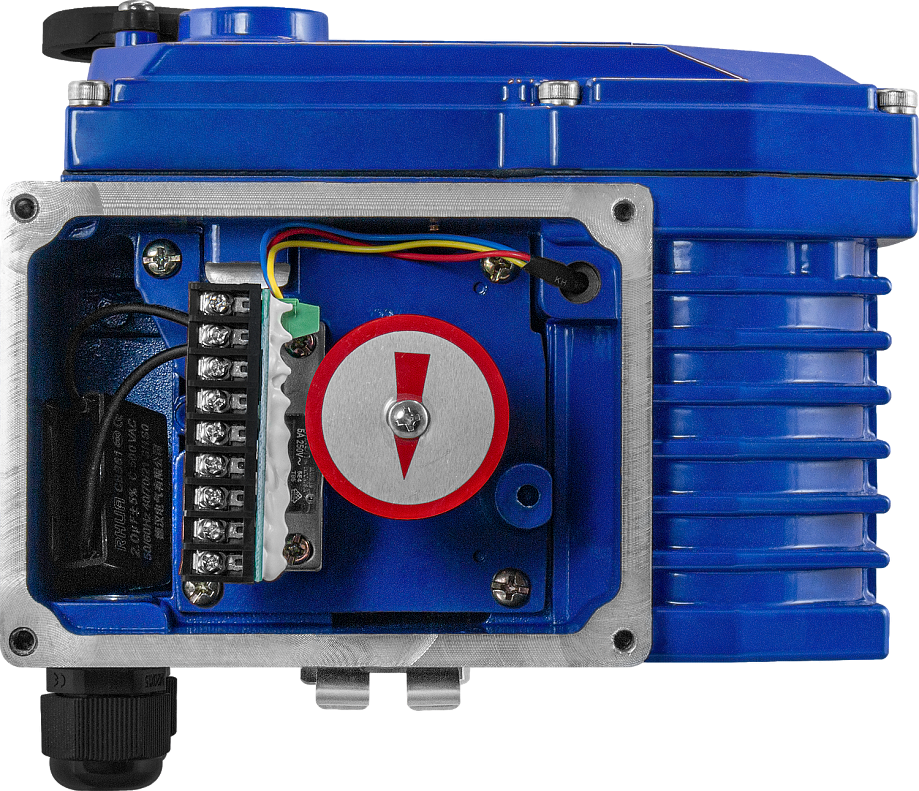

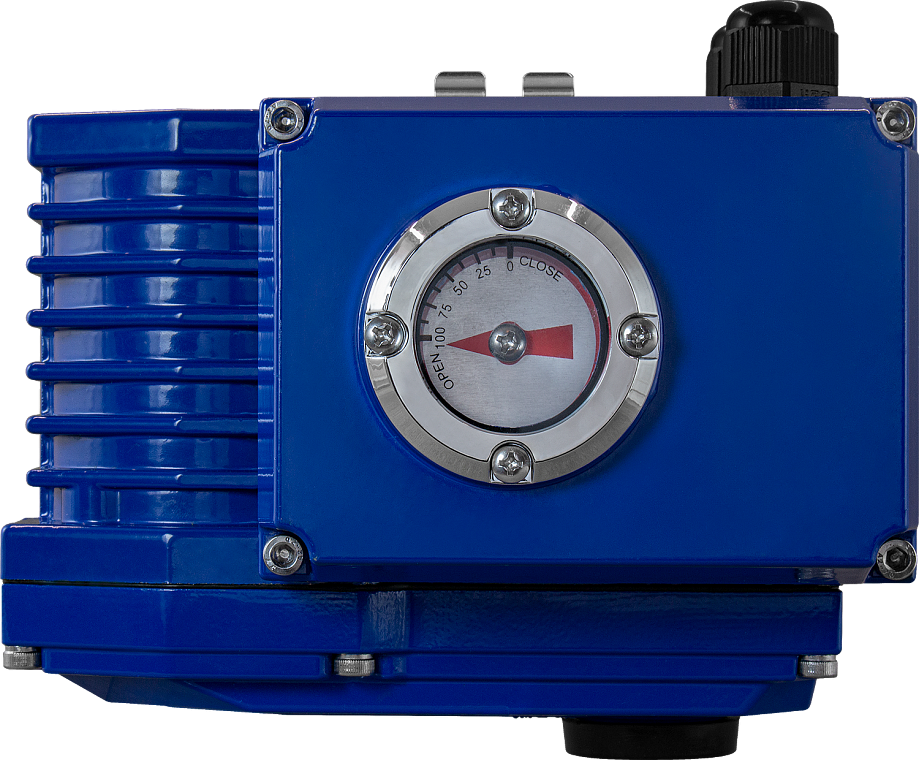

Индикатор положения затвора
Смазка всех механических передач рассчитана на весь срок службы

Технические характеристики:

Параметр		Значение
Тип двигателя		Асинхронный
Питание		~220 В	=24 В
Время поворота на 90°		25 с	10 с
Крутящий момент		150 H∙м
Ток, мощность		350 мА, 80 ВА (60 Вт)	700 мА, 17 Вт (пуск.) 450 мА, 11 Вт (раб.)
Коммутационная способность конечных выключателей		~3 A, 250 B
Угол поворота выходного вала		90° ± 10°
Механическое ограничение поворота выходного вала		2 упора (с возможностью подстройки)
Защита от перегрева/рабочая температура двигателя		Встроенная термозащита: вкл. 120°C ± 5°C/откл. 97°C ± 5°C

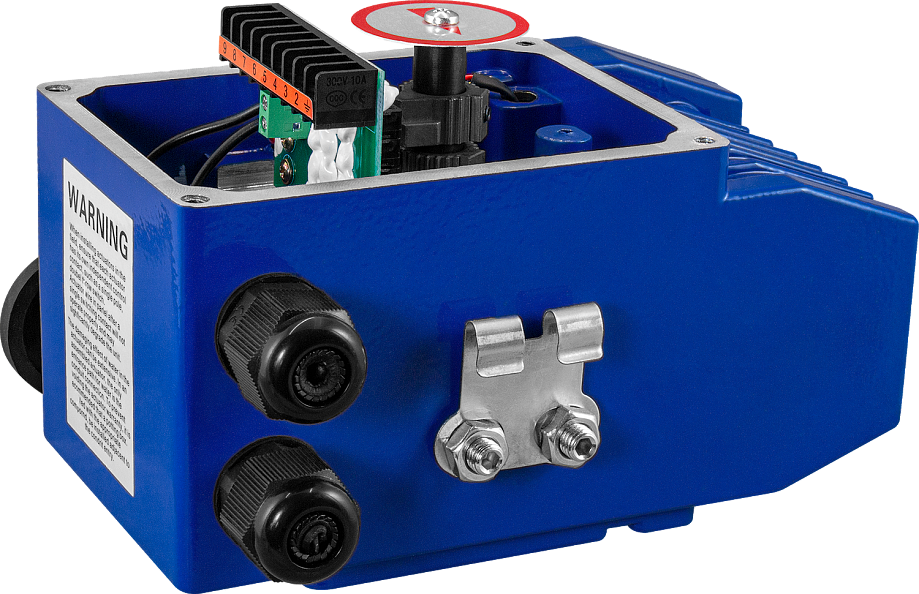

Кабельные вводы		2 шт., M20×1,5	2 шт., M18
Степень пылевлагозащиты		IP67
Условия эксплуатации		−20...+70°C, ≤90%RH
Посадочный размер	Квадрат	17×17 мм
Посадочный размер	Глубина	31 мм
Габаритные размеры		135×189×168 мм
Вес		4630 г

Таблица выбора электропривода ЭПР1-015-N2

Ду крана/затвора КПР, мм
-2	-3	-2Ф	-3Ф	-Т3-L, -T3-T	-Т3Ф	-Б7	-Б8	-Б9

25-100				25-50	15-65	50-125	50-150	50-100

Внимание! Если у крана и привода различаются посадочные размеры, для соединения потребуются монтажные комплекты и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе.

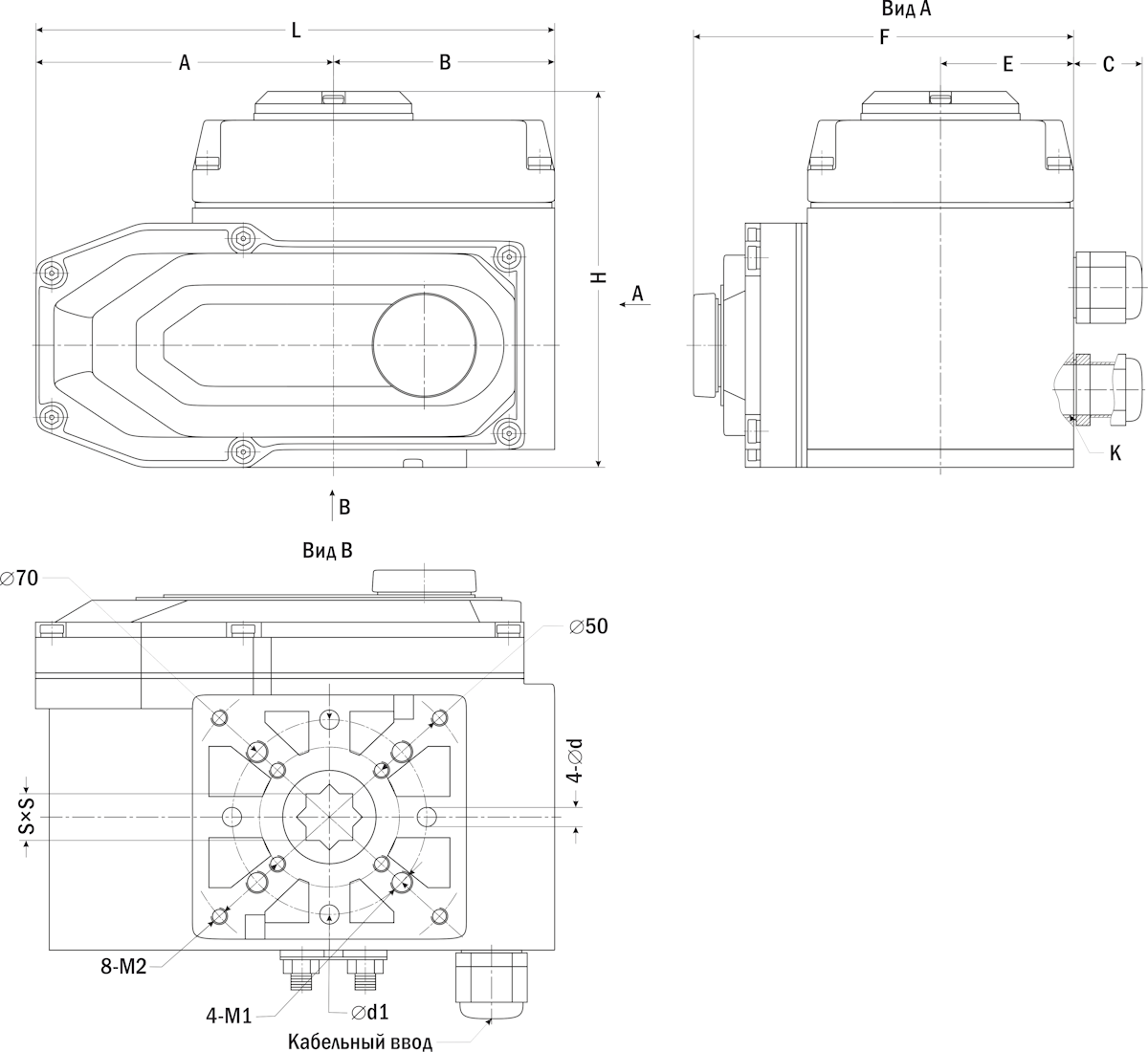

Габаритный чертеж

Модель	Размеры, мм
Модель	A	B	C	E	F	H	L	n-К	4-М1	8-М2	4-Ød	Ød1	S×S
ЭПР1-015-N2	108	81	29	49	139	135	-	2- М20×1,5 (или М18)	M7×1,25	M5×1	4-Ø7	108	17×17 глубина 31

Версия: 2026-08-31-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.09.2026	1.8 Мб

Артикул	Питание	Срок поставки	Стоимость
~220 =24

Артикул	Питание	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание	Срок поставки	Стоимость
W45955	=24	Со склада	30085 руб. – +

Артикул	Питание	Срок поставки	Стоимость
W45954	~220	Ожидается 2026.09.06	30085 руб. – +
W45955	=24	Со склада	30085 руб. – +
