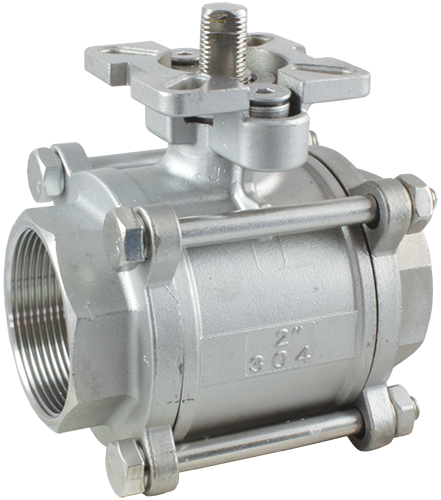

Кран шаровой КПР-3

Кран шаровой для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 8...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼"...G4"
Стандарт присоединения крана к приводу – ISO5211
Варианты исполнения: с ручным управлением, с электроприводом, с пневмоприводом

В закладки

от 1 327 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Оплата
Перейти к сравнению

Описание

Конфигуратор
Все со склада (11)
Все модификации (24)
Отзывы (0)

Кран шаровой КПР-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...150°
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	8...100 мм
Присоединение крана	Резьбовое G¼"...G4"

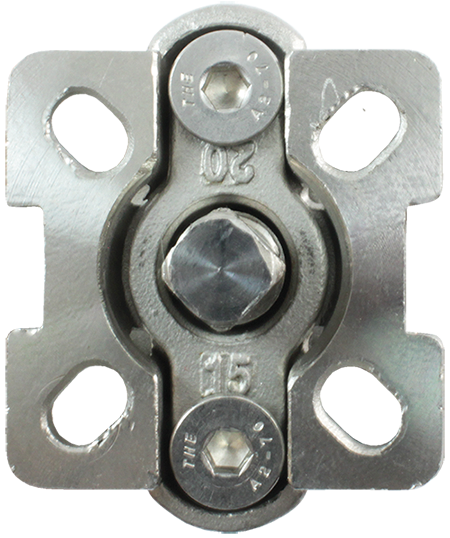

Стандарт присоединения крана к приводу	ISO5211

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, кг
КПР-3-008 GSP	8	10	¼"	9×9	0,63
КПР-3-010 GSP	10	14	⅜"	9×9	0,61
КПР-3-015 GSP	15	20	½"	9×9	0,58
КПР-3-020 GSP	20	38	¾"	9×9	0,64
КПР-3-025 GSP	25	69	1"	11×11	0,96
КПР-3-032 GSP	32	93	1¼"	11×11	1,7
КПР-3-040 GSP	40	144	1½"	14×14	1,95
КПР-3-050 GSP	50	229	2"	14×14	2,56
КПР-3-065 GSP	65	404	2½"	17×17	5,27
КПР-3-080 GSP	80	573	3"	17×17	7,68
КПР-3-100 GSP	100	936	4"	17×17	13,11

Таблица выбора привода для крана КПР-3:

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Ручной ПРК2	Пневмоприводы		Электроприводы
			Ручной ПРК2	ППР1	ППР2	ЭПР1	ЭПР4
КПР-3-008	9×9	6	-020-09/129	-032	-032	-003	–
КПР-3-010	9×9	6	-020-09/129	-032	-032	-003	–
КПР-3-015	9×9	6	-020-09/129	-032	-032	-003	–
КПР-3-020	9×9	8	-020-09/129	-032	-032	-003	–
КПР-3-025	11×11	10	-032-11/147	-040	-040	-003	-010
КПР-3-032	11×11	18	-032-11/147	-052	-052	-003	-010
КПР-3-040	14×14	22	-050-14/183	-063	-063	-008	-010
КПР-3-050	14×14	30	-050-14/183	-063	-063	-008	-010
КПР-3-065	17×17	38	-080-17/241	-083	-083	-015	-020
КПР-3-080	17×17	59	-080-17/241	-083	-083	-015	-020
КПР-3-100	19×19	87	-100-17/293	-105	-105	-060	-020

Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-3-015 можно поставить ППР1-032, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-040, -052.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

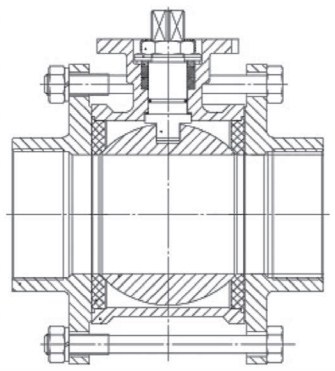

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-3-008	¼"	8	65	48	42×42	37	9	65	9×9	36 (F03)	42 (F04)
КПР-3-010	⅜"	10	65	48	42×42	37	9	65	9×9	36 (F03)	42 (F04)
КПР-3-015	½"	15	74	56	44×44	39	10	75	9×9	36 (F03)	42 (F04)
КПР-3-020	¾"	20	83	56	44×44	43	14	70	9×9	36 (F03)	42 (F04)
КПР-3-025	1"	25	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)
КПР-3-032	1¼"	32	114	72	50×50	67	12	98	11×11	42 (F04)	50 (F05)
КПР-3-040	1½"	40	130	82,5	68×68	72	18	111	14×14	50 (F05)	70 (F07)
КПР-3-050	2"	50	141	91	69×69	77	17	126	14×14	50 (F05)	70 (F07)
КПР-3-065	2½"	65	175	117	95×95	95	23	184	17×17	70 (F07)	102 (F10)
КПР-3-080	3"	80	204	144	96×96	110	30	203	17×17	70 (F07)	102 (F10)
КПР-3-100	4"	100	245	222	95×95	125	25	240	17×17	70 (F07)	102 (F10)

Версия: 2019-11-13-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	13.11.2019	0.52 Мб

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
8 10 15 20 25 32 40 50 65 80 100	Нет ПРК2-020 ПРК2-032 ПРК2-050 ПРК2-080 ПРК2-100

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
D22233	15	Нет	Со склада	2109 руб. – +
D22244	15	ПРК2-020	Со склада	2227 руб. – +
D22235	25	Нет	Со склада	3593 руб. – +
D22246	25	ПРК2-032	Со склада	3803 руб. – +
D22236	32	Нет	Со склада	4955 руб. – +
D22247	32	ПРК2-032	Со склада	5165 руб. – +
D22239	65	Нет	Со склада	20313 руб. – +
D22250	65	ПРК2-080	Со склада	20771 руб. – +
D22252	65	ПРК2-100	Со склада	20771 руб. – +
D22241	100	Нет	Со склада	41841 руб. – +
D22254	100	ПРК2-100	Со склада	42299 руб. – +
