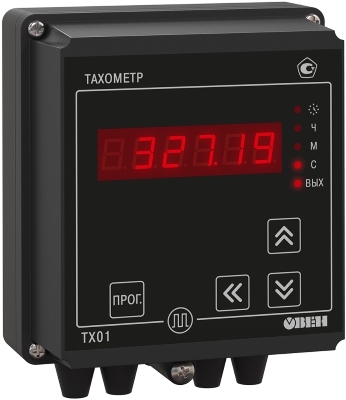

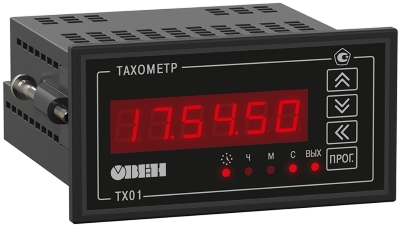

Тахометр многофункциональный ОВЕН ТХ01-RS

Прибор для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов

Диапазон измерения частоты вращения: 12…150 000 об/мин
Диапазон измерения времени: 0 с...9999 суток 23 ч
Погрешность: ±0,5%
Интерфейс: RS-485
Релейный выход: ~8 А, 220 В
Защита: IP44
Монтаж: В щит или на стену

В закладки

8 882 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Тахометр ОВЕН ТХ-01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов
Особенности:

Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы
2 модификации по напряжению питания: универсальный источник питания (~110 В, ~230 В и =24 В); питание от бортовой сети или аккумулятора (=12 В и =24 В)
Подключение датчиков n-p-n-типа, герконов
Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В
Защита настроек паролем
Сохранение настроек и результатов при отключении питания
Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
Аналоговый выход (И, У) – 2 режима работы: П-регулятор (управляющий сигнал выдается в зависимости от рассогласования); Регистратор (сигнал изменяется в зависимости от частоты)

Технические характеристики:

Параметр	Значение
Характеристики входов
Диапазон измерения	12…150 000 об/мин
Погрешность	±0,5%
Подключаемые датчики	n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)
Максимальный входной ток	10 мА
Входной ток при активном уровне сигнала	≥ 4,5 мА
Максимальное входное напряжение	30 В
Длительность импульса на счетном входе	≥ 10 мкс
Длительность сигнала на входе «Счет наработки»	≥ 300 мкс
Счетчик времени наработки
Диапазон измерения времени	0 с...9999 суток 23 ч
Встроенный источник питания
Номинальное выходное постоянное напряжение	24 ± 3 В
Максимальный выходной ток	50 мА
Выходные элементы
Реле электромагнитное (Р) - Номинальный ток нагрузки - Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4 - Максимальное напряжение нагрузки постоянного тока - Электрическая прочность контактов-	8 А 220 В 30 В ≥ 1000 В
ЦАП «параметр-ток» (И) - Выходной сигнал постоянного тока - Сопротивление нагрузки - Номинальное сопротивление нагрузки - Напряжение питания ЦАП - Основная приведенная погрешность выходов ЦАП	4...20 мА 0...1300 Ом 700 Ом 10...36 В ≤ 0,5%
ЦАП «параметр-напряжение» (У) - Выходной сигнал постоянного напряжения - Сопротивление нагрузки - Напряжение питания ЦАП - Основная приведенная погрешность выходов ЦАП	0...10 В 5 кОм 15...36 В ≤ 0,5%
Интерфейсы связи
Интерфейс	RS-485
Протоколы передачи данных	Modbus RTU/ASCII
Условия эксплуатации
Температура окружающего воздуха	−20...+70 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С)	≤ 95 %
Габаритные размеры

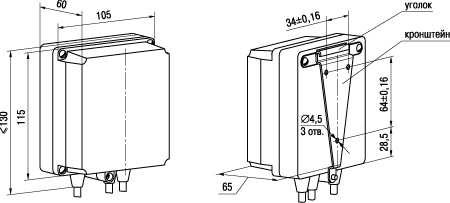

Н – корпус настенного крепления

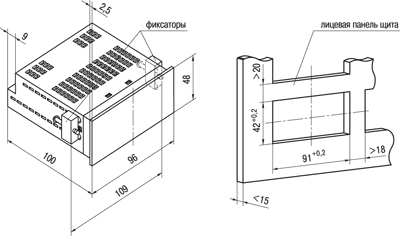

Щ2 – корпус щитового крепления

Габаритные размеры
Н – корпус настенного крепления	Щ2 – корпус щитового крепления

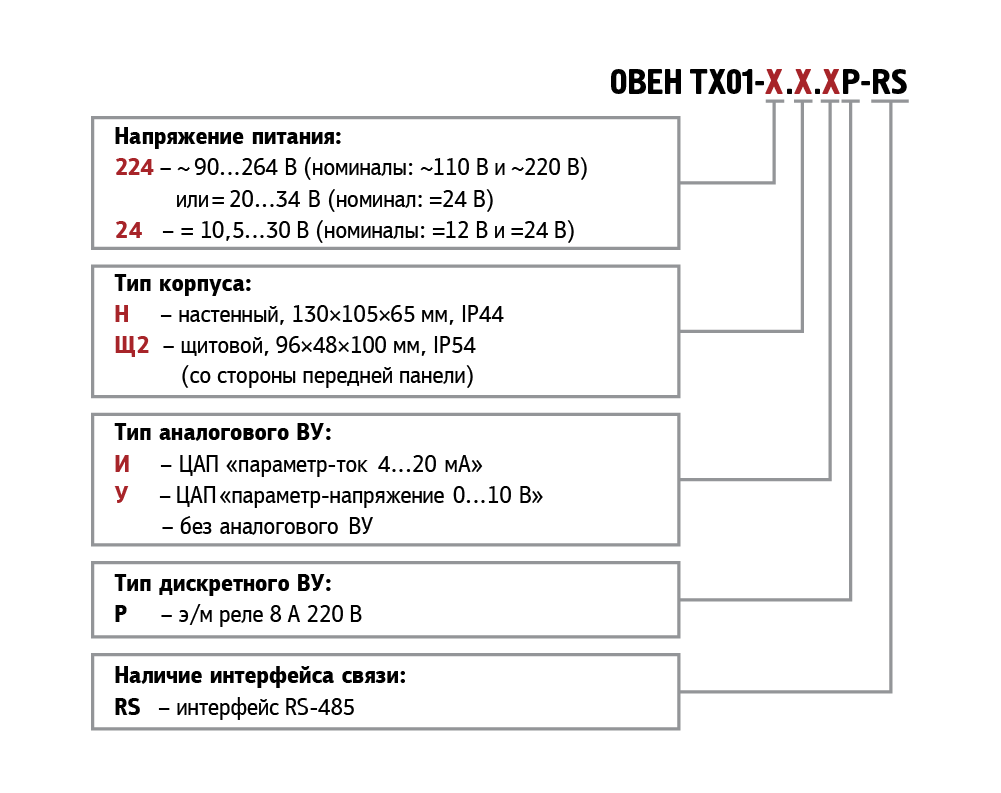

Модификации

Версия: 2018-02-16-КВА

Артикул	Напряжение питания, В	Корпус	Тип аналогового ВУ	Срок поставки	Стоимость
~220 =10,5…30	Щ2 Н	Нет ЦАП «параметр-ток» (И) ЦАП «параметр-напряжение» (У)

Артикул	Модель	Напряжение питания, В	Корпус	Тип аналогового ВУ	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Напряжение питания, В	Корпус	Тип аналогового ВУ	Срок поставки	Стоимость
G99700	ТХ01-224.Щ2.Р-RS	~220	Щ2	Нет	1...2 недели	8882 руб. – +
G99701	ТХ01-24.Щ2.Р-RS	=10,5…30	Щ2	Нет	1...2 недели	8882 руб. – +
G99702	ТХ01-224.Н.Р-RS	~220	Н	Нет	1...2 недели	8882 руб. – +
G99703	ТХ01-24.Н.Р-RS	=10,5…30	Н	Нет	1...2 недели	8882 руб. – +
G99704	ТХ01-224.Щ2.ИР-RS	~220	Щ2	ЦАП «параметр-ток» (И)	1...2 недели	8882 руб. – +
G99705	ТХ01-24.Щ2.ИР-RS	=10,5…30	Щ2	ЦАП «параметр-ток» (И)	1...2 недели	8882 руб. – +
G99706	ТХ01-224.Н.ИР-RS	~220	Н	ЦАП «параметр-ток» (И)	1...2 недели	8882 руб. – +
G99707	ТХ01-24.Н.ИР-RS	=10,5…30	Н	ЦАП «параметр-ток» (И)	1...2 недели	8882 руб. – +
G99708	ТХ01-224.Щ2.УР-RS	~220	Щ2	ЦАП «параметр-напряжение» (У)	1...2 недели	8882 руб. – +
G99709	ТХ01-24.Щ2.УР-RS	=10,5…30	Щ2	ЦАП «параметр-напряжение» (У)	1...2 недели	8882 руб. – +
G99710	ТХ01-224.Н.УР-RS	~220	Н	ЦАП «параметр-напряжение» (У)	1...2 недели	8882 руб. – +
G99711	ТХ01-24.Н.УР-RS	=10,5…30	Н	ЦАП «параметр-напряжение» (У)	1...2 недели	8882 руб. – +
