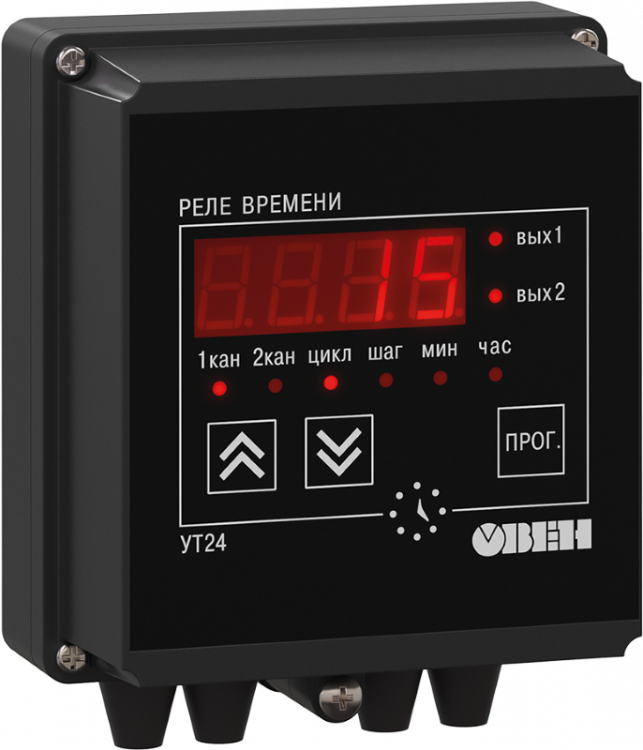

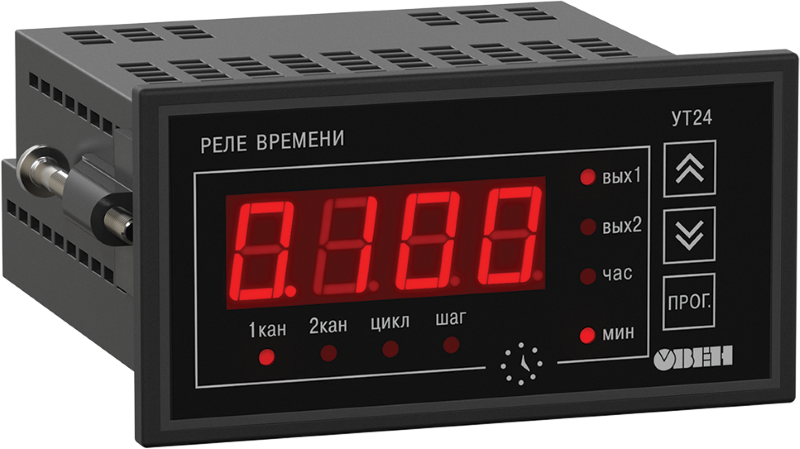

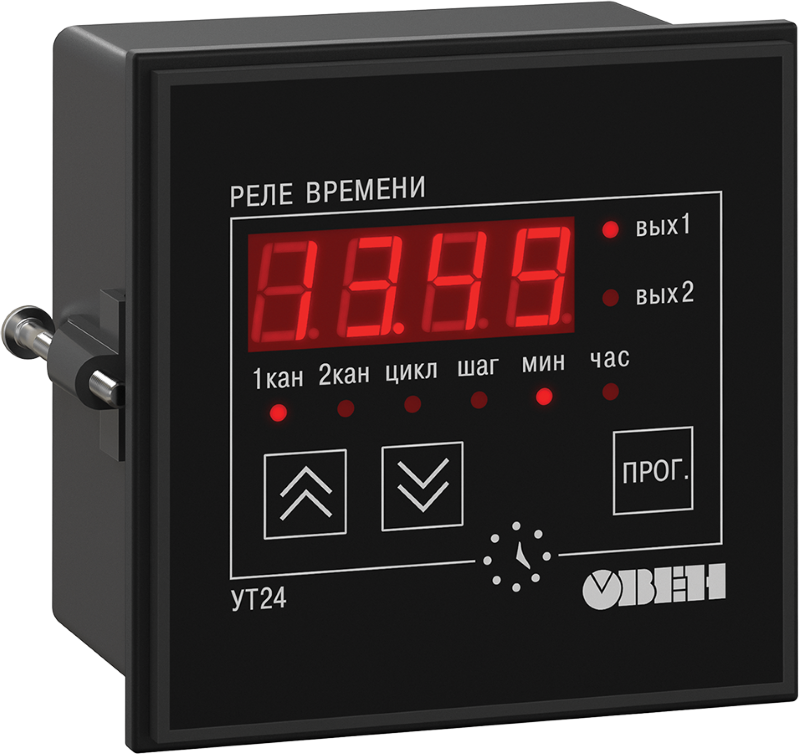

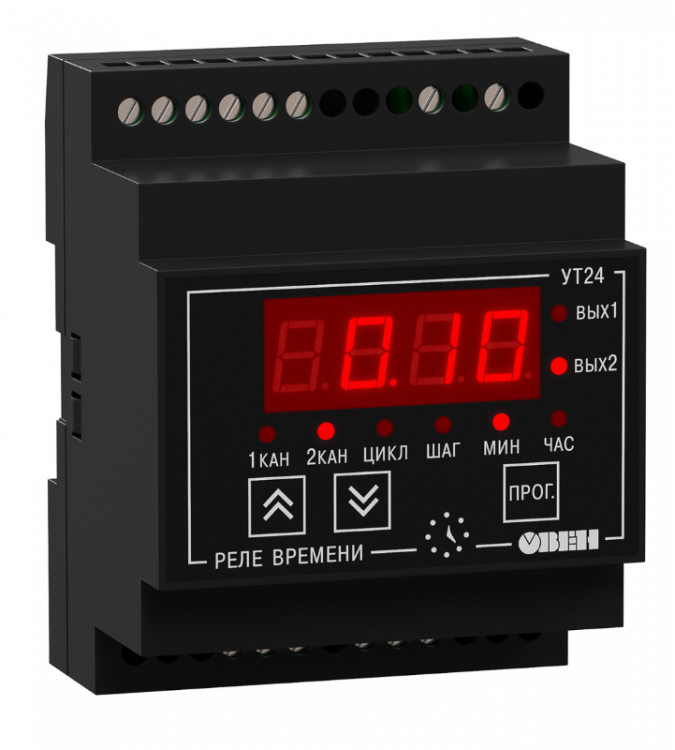

Реле времени ОВЕН УТ24
Прибор для автоматического управления исполнительными механизмами в различном технологическом оборудовании с помощью произвольной последовательности импульсов
- Длительность временных интервалов: 0...99 ч 59 мин 59,9 с
- Время задержки начала выполнения программы: 0...9 ч 59 мин 59,9 с
- Количество циклов в программе: От 1 до 9999 или бесконечное
- Количество программируемых шагов в цикле: до 30
- Монтаж: настенный, в щит, на DIN-рейку (стандарт 4S)
x
Способы оплаты
Микропроцессорные реле времени ОВЕН УТ24 предназначены для автоматического управления исполнительными механизмами в различном технологическом оборудовании с помощью произвольной последовательности импульсов
- Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами
- Две программы из конечного или бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма)
- Шесть режимов перезапуска таймеров
- Подключение 3 внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера
- Индикация времени, числа циклов или числа шагов, оставшихся до окончания программы
- Программирование кнопками на лицевой панели прибора
- Сохранение текущих значений параметров программы при отключении питания
- Защита параметров от несанкционированного доступа
Технические характеристики:
| Параметр
| Значение |
| Напряжение питания | ≅130...265 В, =180...310 В
|
| Допустимое отклонение напряжения питания
| –15...10%
|
| Количество входов управления | 3 |
| Напряжение низкого (активного) уровня на входах | 0...0,8 В |
| Напряжение высокого уровня на входах | 2,4...30 В |
| Максимально допустимый ток нагрузки электромагнитных реле | 8 А (220 В и cos φ ≥ 0,4) |
| Максимально допустимый ток нагрузки транзисторных оптопар | 0,2 А (50 В) |
| Максимально допустимый ток нагрузки оптосимисторов | 50 мА (при 300 В) или 0,5 А (при tимп= 5 мс, 50 Гц) |
| Максимально допустимый ток нагрузки дублирующего выхода второго канала | 30 мА |
| Максимально допустимое напряжение нагрузки дублирующего выхода второго канала | 30 В |
| Количество таймеров | 2
|
| Длительность временных интервалов | 0...99 ч 59 мин 59,9 с |
| Дискретность установки длительности временных интервалов | 0,1 с |
| Количество программируемых шагов в цикле | До 30 |
| Количество циклов в программе | От 1 до 9999 или бесконечное |
| Время задержки начала выполнения программы | 0...9 ч 59 мин 59,9 с
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С) |
+1...+50°С 86...106,7 кПа ≤ 80%RH |
| Монтаж
| Настенный, в щит, на DIN-рейку (стандарт 4S)
|
| Типы корпусов | Щ1, Щ2, Н, Д |
| Габаритные размеры:
- Щ1 - Щ2 - Н - Д |
96×96×64,25 мм
48×96×100 мм 130×105×59 мм 90×72×58 мм |

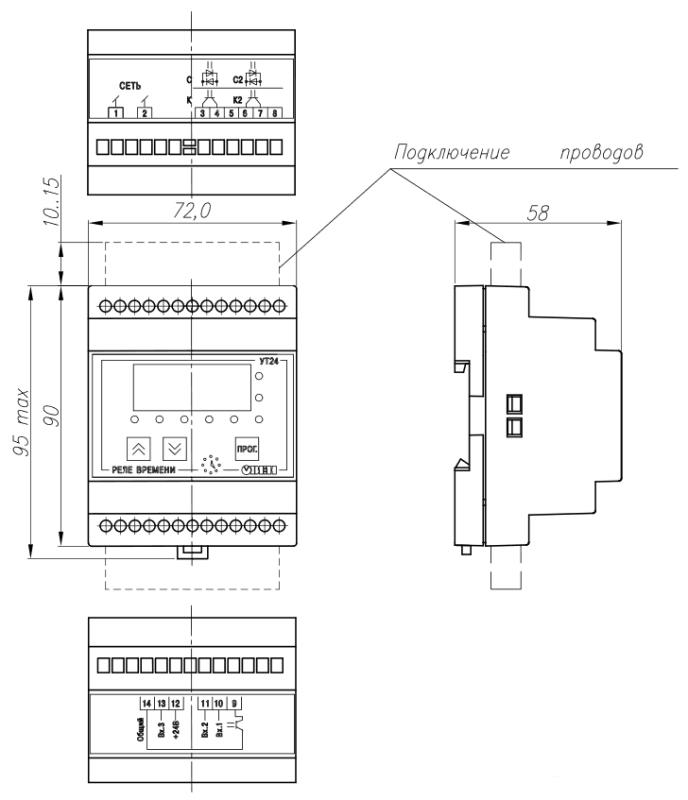

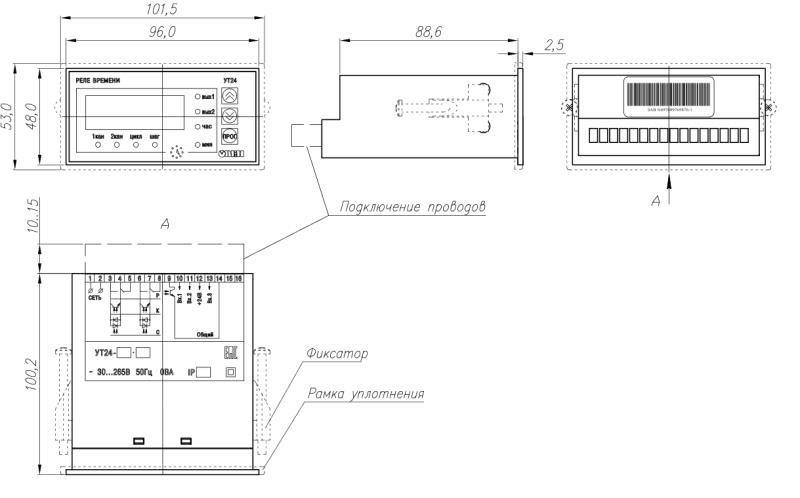

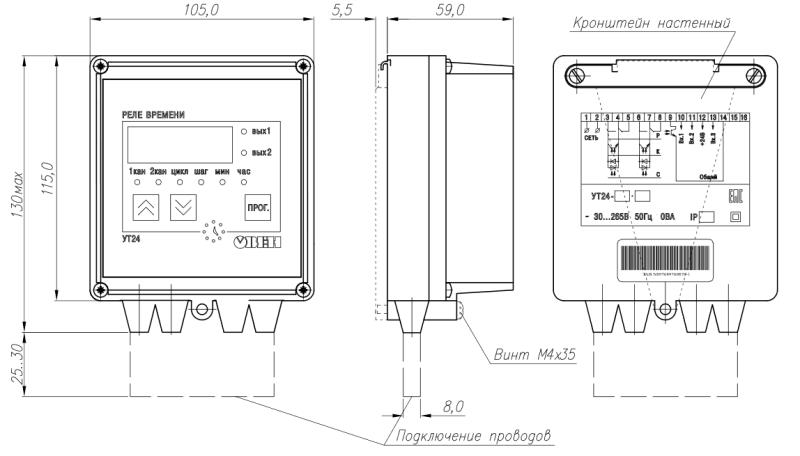

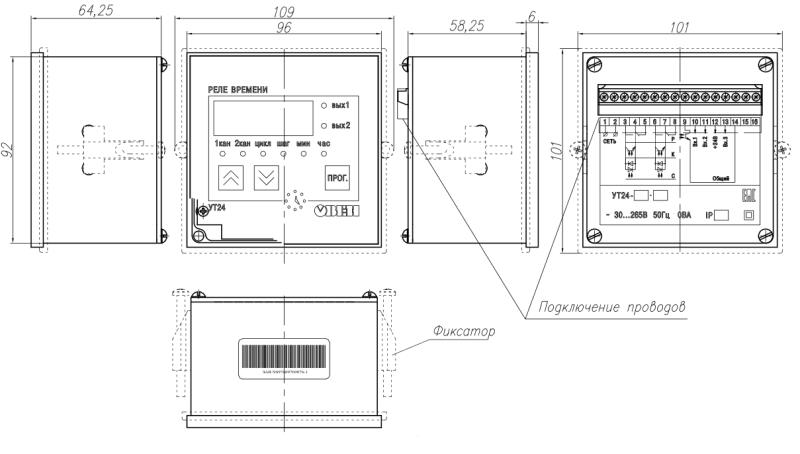

| Габаритные размеры
| |||
| УТ24-Д | УТ24-Н | УТ24-Щ1 | УТ24-Щ2
|
 |  |  |  |
Версия: 2020-10-26-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Информационная брошюра | 19.04.2017 | 0.3 Мб |  |
| Элементы индикации и управления | 06.05.2013 | 0.11 Мб | |
| Программируемые параметры | 30.04.2013 | 0.11 Мб | |
| Схема подключения прибора УТ24 | 29.04.2013 | 0.3 Мб | |
| Сертификат соответствия | 14.10.2011 | 0.49 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Корпус
|
Выход
|
Срок поставки | Стоимость |
|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Корпус
|
Выход
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
| F90055 | УТ24-Н.Р | Н | Р | Со склада | 7524 руб. |
| F90056 | УТ24-Щ1.Р | Щ1 | Р | Со склада | 7524 руб. |
| F90057 | УТ24-Щ2.Р | Щ2 | Р | Со склада | 7524 руб. |
| Артикул | Модель |
Корпус
|
Выход
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
| F90050 | УТ24-Д.К | Д | К | 1...2 недели | 7524 руб. |
| F90054 | УТ24-Д.Р | Д | Р | 1...2 недели | 7524 руб. |
| F90058 | УТ24-Д.С | Д | С | 1...2 недели | 7524 руб. |
| F90051 | УТ24-Н.К | Н | К | 1...2 недели | 7524 руб. |
| F90055 | УТ24-Н.Р | Н | Р | Со склада | 7524 руб. |
| F90059 | УТ24-Н.С | Н | С | 1...2 недели | 7524 руб. |
| F90052 | УТ24-Щ1.К | Щ1 | К | 1...2 недели | 7524 руб. |
| F90056 | УТ24-Щ1.Р | Щ1 | Р | Со склада | 7524 руб. |
| F90060 | УТ24-Щ1.С | Щ1 | С | 1...2 недели | 7524 руб. |
| F90053 | УТ24-Щ2.К | Щ2 | К | 1...2 недели | 7524 руб. |
| F90057 | УТ24-Щ2.Р | Щ2 | Р | Со склада | 7524 руб. |
| F90061 | УТ24-Щ2.С | Щ2 | С | 1...2 недели | 7524 руб. |
