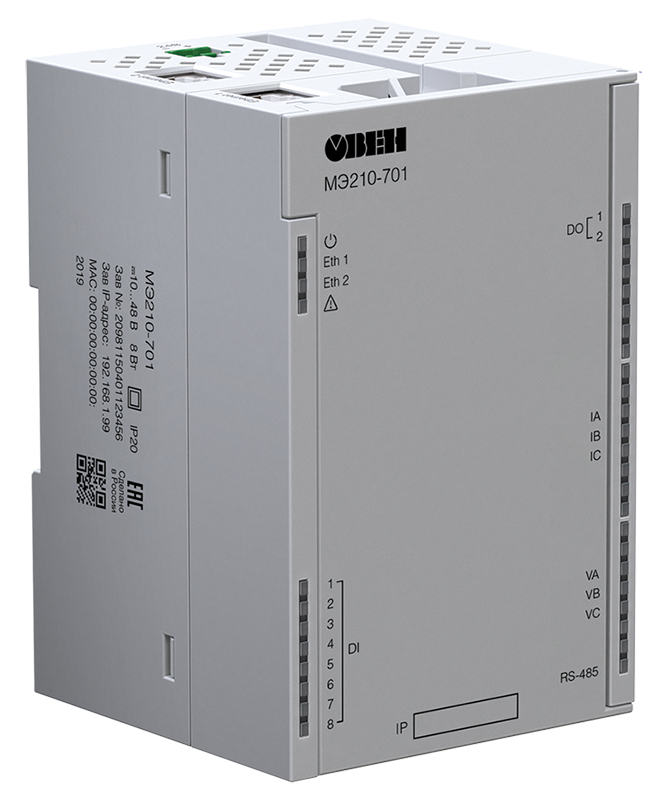

МЭ210-701 – многофункциональный измерительный преобразователь (МИП) для измерения параметров трехфазной электрической сети, позволяющий собирать профили мощности с выбранным периодом. Накопленные значения хранятся в памяти прибора, благодаря чему МЭ210-701 можно использовать в качестве прибора технического учета. Наличие встроенных дискретных входов и выходов позволяет использовать прибор для мониторинга ячейки КРУ на отходящих линиях.

Используются для расширения сигналов контроллера ОВЕН ПЛК210

Особенности:

Измерение токов, напряжений, межфазных углов электрической сети по трем фазам
Измерение активной, реактивной, полной, прямой и обратной энергии
Расчет профилей мощности с заданным интервалом (3, 30 минут, 1 – 4 – 8 – 12 – 24 часа)
Встроенные дискретные входы для съема параметров ТС
Встроенные дискретные выходы для команд ТУ
Встроенный архив для оперативных параметров и накопленных значений
Работа по интерфейсам Ethernet и RS-485

Варианты применения:

Реализация системы технического учета
Система энергомониторинга оборудования
Расчет потребления электроэнергии на единицу произведенной продукции
Мониторинг ячейки КРУ

Технические характеристики:

Параметр	Значение
Питание
Напряжение питания	10…48 В
Потребляемая мощность, не более	8 Вт
Интерфейсы
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbs RS-485
Протоколы обмена	Modbus TCP, Modbus RTU (Slave), MQTT (в разработке), SNMP (в разработке)
Измерение параметров электросети
Тип электросети	Трехфазная переменного тока
Частота опроса	8 кГц для накопленной мощности
Частота опроса	65 Гц для измеренных значений
Время обновления измеренных значений	15 мс
Измерение фазного напряжения
Фазное напряжение (номинальное)	230 В
Основная приведенная погрешность измерения напряжения: 0,05 ∙ Uном ≤ U ≤ 1,5 ∙ Uном	0,2 %
Входное сопротивление, не менее	500 кОм
Измерение межфазного напряжения
Межфазное напряжение (номинальное)	400 В
Основная приведенная погрешность измерения напряжения:	0,2 %
Входное сопротивление, не менее	500 кОм
Измерение силы тока
Входной сигнал (номинальный)	5 А
Основная приведенная погрешность измерения напряжения:
0,05 ∙ Iф ≤ I ≤ 0,95 ∙ Iф	0,2 %
0,95 ∙ Iф ≤ I ≤ 1,2 ∙ Iф	0,5 %
Разрешающая способность	0,001 А
Входное сопротивление, не более	0,01 Ом
Измерение мощности
Измеряемая мощность	Активная Реактивная Полная Отдачи
Основная приведенная погрешность измерения	0,5 %
Профиль мощностей
Период интегрирования	3, 30 минут, 1 – 4 – 8 – 12 – 24 часа
Профилируемые мощности	Активная (+) Активная (-) Реактивная (+) Реактивная (-) Полная
Измерение частоты и коэффициента мощности
Действующая частота первой гармоники	50±10 Гц
Основная приведенная погрешность измерения	0,15 %
Измерение частоты первой гармоники
Действующая частота первой гармоники	45...65 Гц
Основная приведенная погрешность измерений	0,15 %
Время опроса входа, не более	1 с
Разрешающая способность	0,01 Гц
Измерение коэффициента мощности
Основная приведенная погрешность измерения	0,1 %
Встроенный архив
Максимальный размер файла	2 кБ
Максимальное количество файлов	1000
Период записи	Настраиваемый, 10...3600 с
Дискретные входы
Количество входов	8
Тип сигнала	«Сухой» контакт Транзисторный ключ n-p-n-типа
Режимы работы	Определение логического уровня Счетчик импульсов
Сопротивление контактов и проводов, подключаемых к входу, не более	100 Ом
Минимальная длительность единичного импульса	2 мс (до 400 Гц)
Дискретные выходы
Количество выходов	2
Тип выхода	Электромагнитное реле
Тип контакта	Нормально-разомкнутый
Режимы работы	Переключение логического уровня (управление по битовой маске) ШИМ
Максимальное напряжение на контактах	~250 В
Максимальное напряжение на контактах	=30 В
Ток коммутации	5 А AC, cos(φ) > 0,4
Ток коммутации	3 A DC
Время включения/выключения	15 мс
Общие характеристики
Габаритные размеры	(82×124×83) ±0,5 мм
Степень защиты корпуса	IP20
Монтаж	На DIN-рейку На стену
Вес	≤0,5 кг

Параметр	Значение

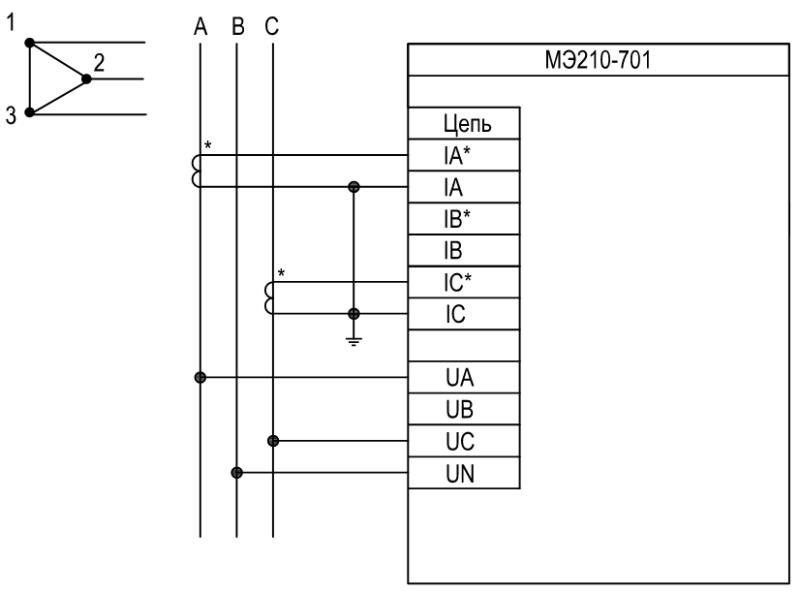

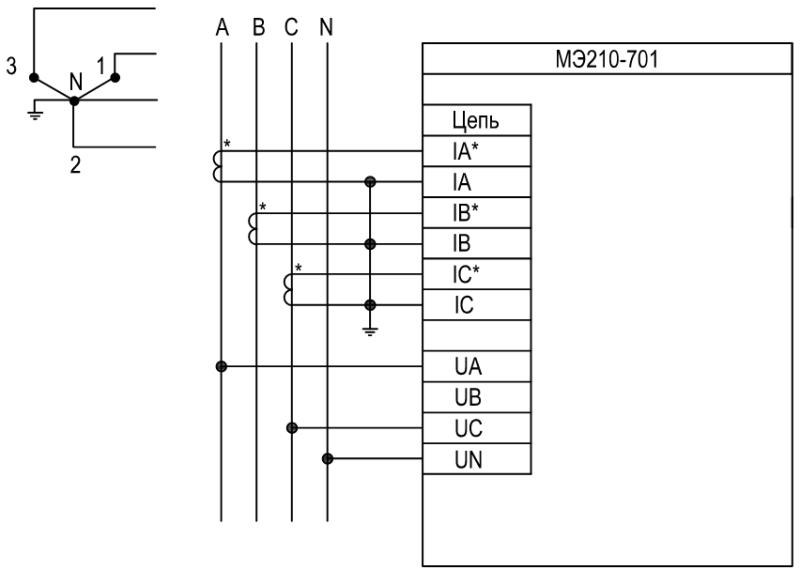

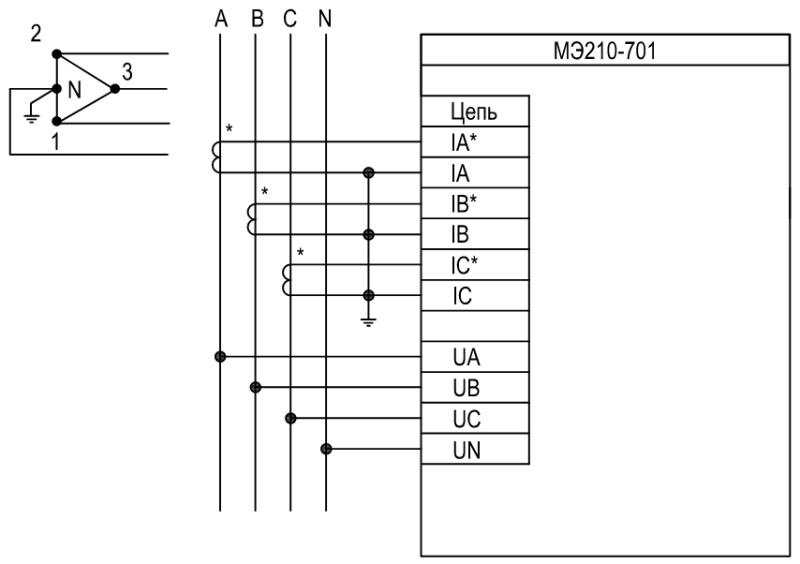

5S – трехфазная трехпроводная схема «треугольник»	6S – трехфазная четырехпроводная схема «звезда»

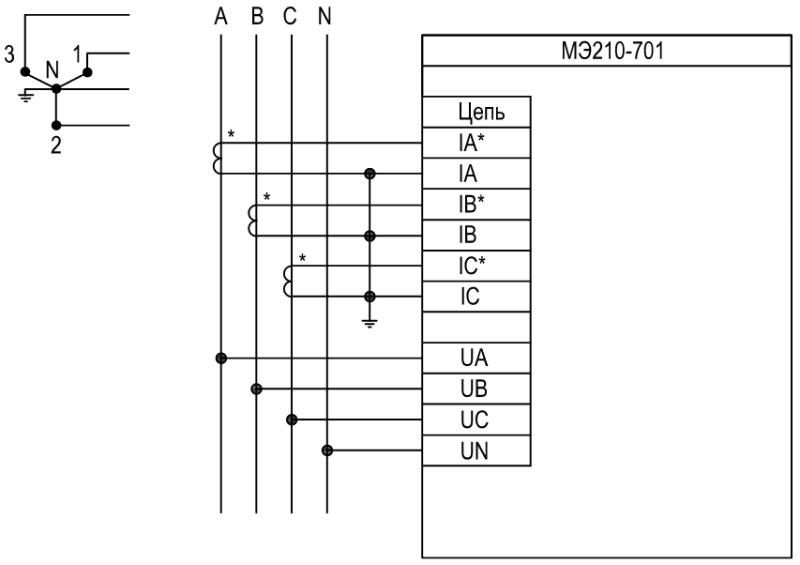

8S – трехфазная четырехпроводная схема «треугольник»	9S – трехфазная четырехпроводная схема «звезда»

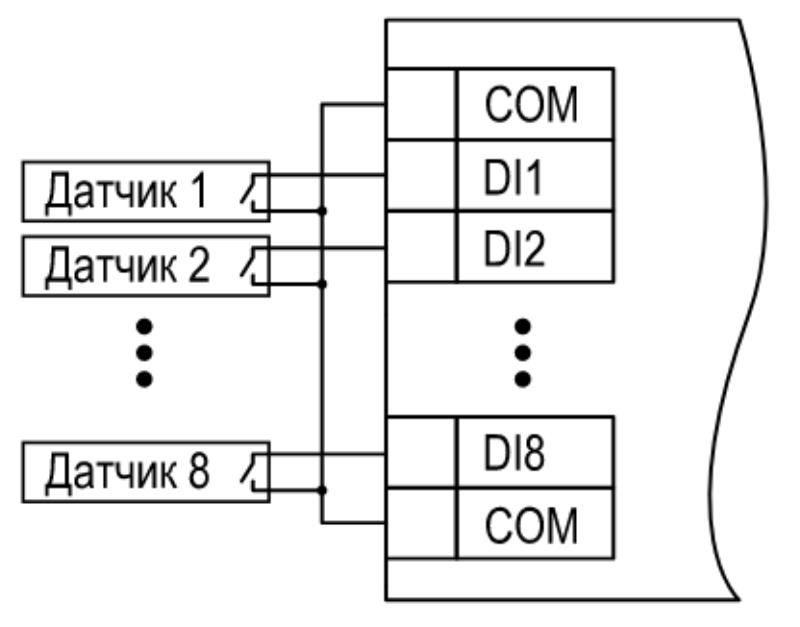

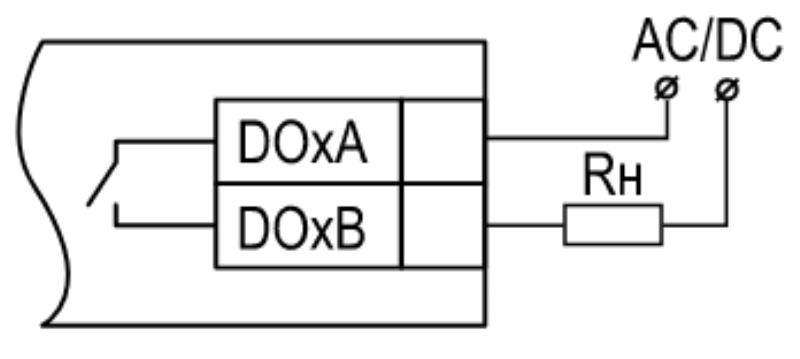

Схема подключения датчиков «сухие контакты»	Схема подключения к дискретным выходам типа «реле»

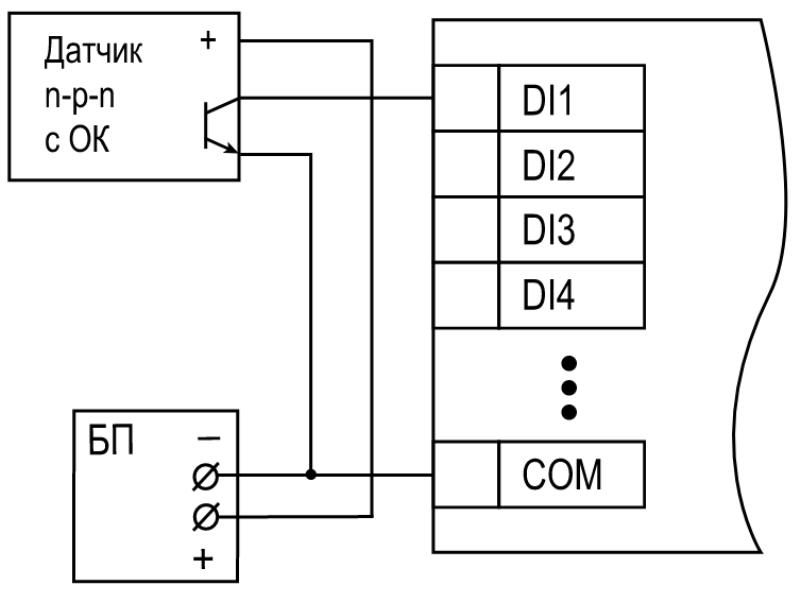

Схема подключения датчиков n-p-n типа

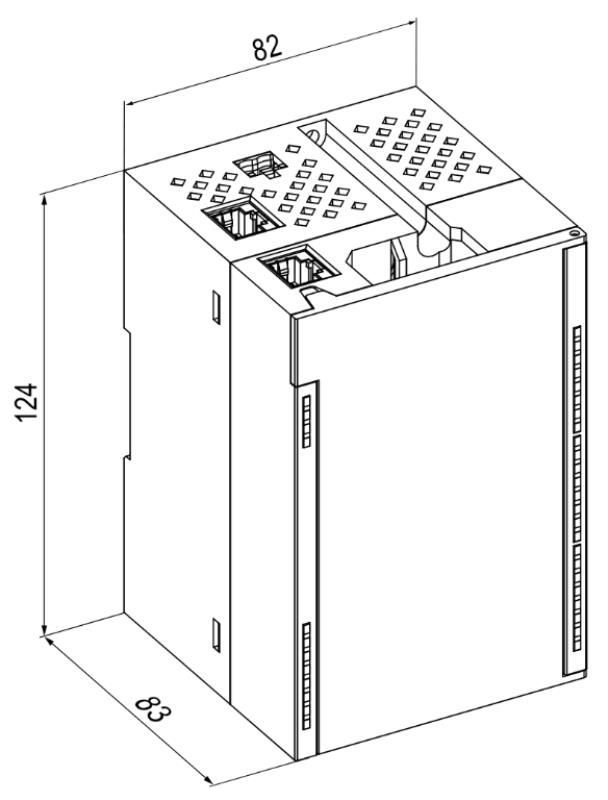

Габаритные размеры

Версия: 2021-02-12-ШАР
