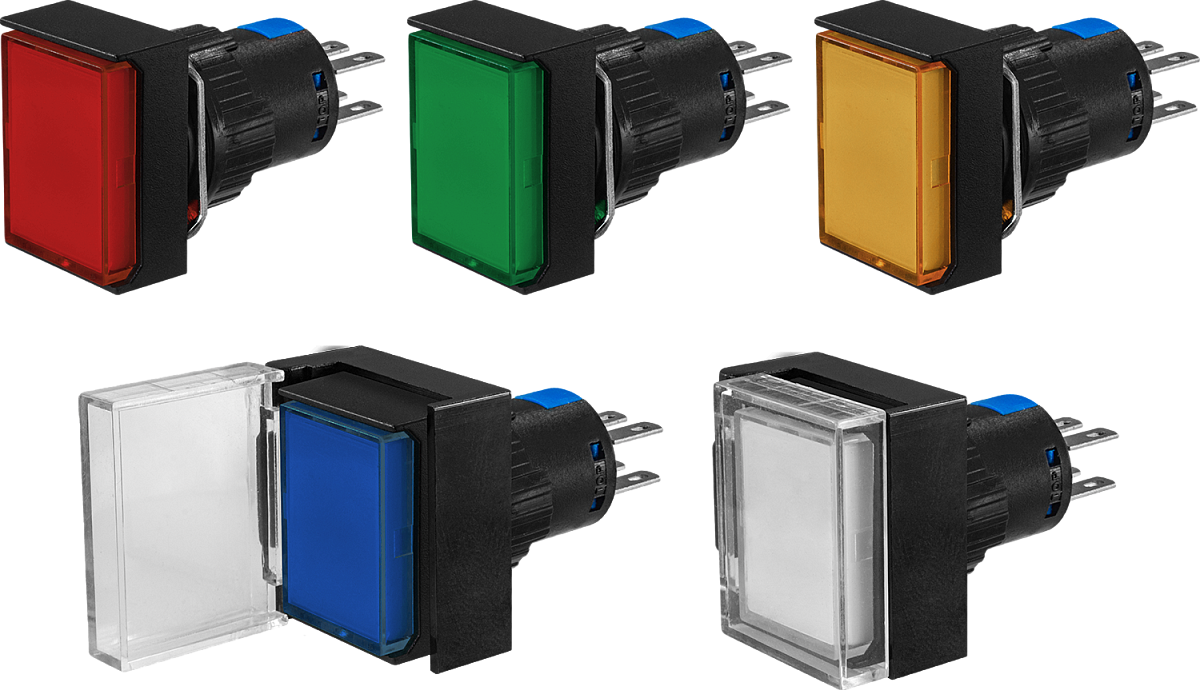

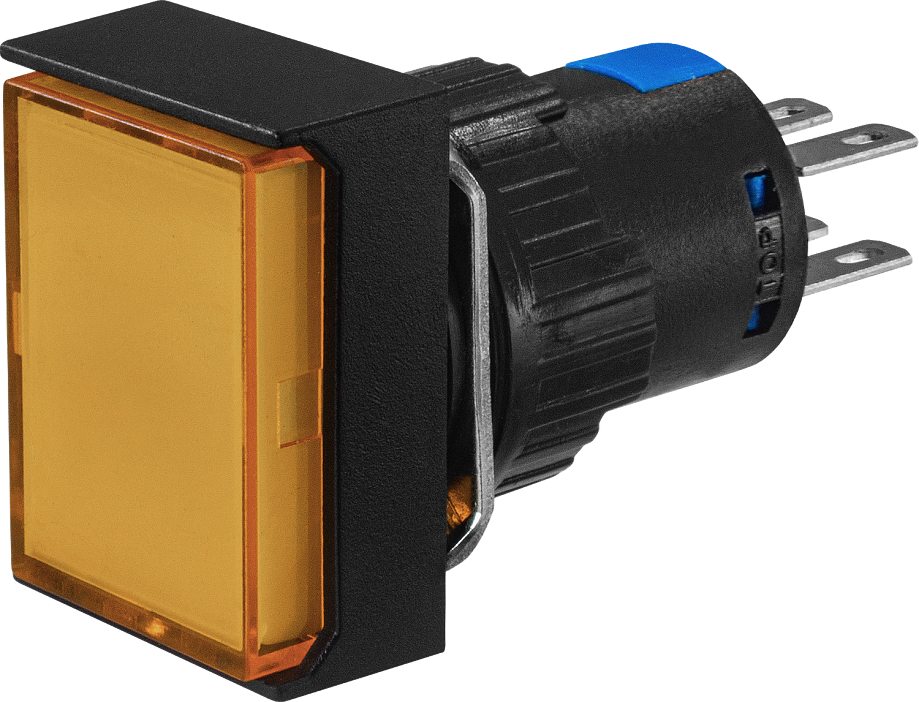

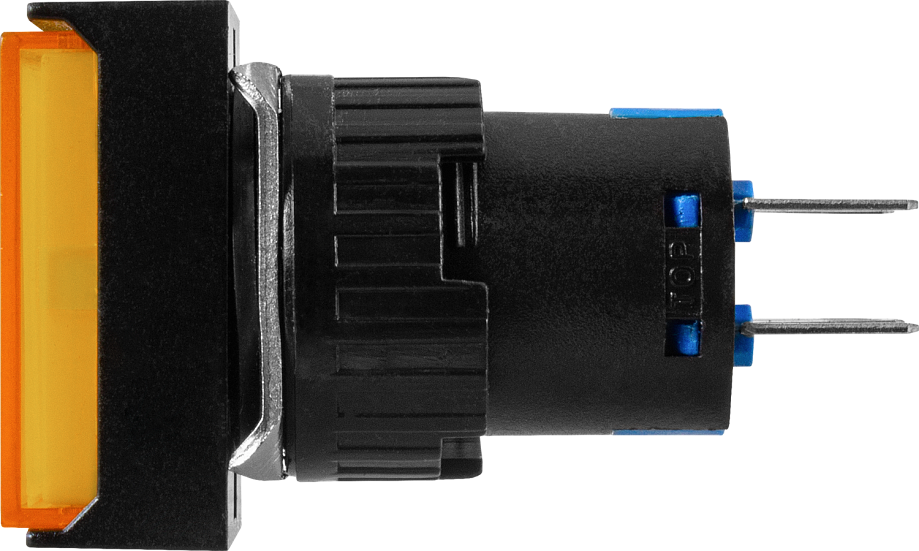

Кнопка моноблочная 16 мм ARG1-16HP

Устройство для включения/отключения различного оборудования

Цвет: красный, зеленый, желтый, синий, белый
Контакты: 2 переключающих
Коммутационная способность: =5 А, 30 В; ~3 А, 250 В
Диаметр монтажного отверстия: 16 мм
С фиксацией или без фиксации
Материал: пластмасса
Степень пылевлагозащиты IP42 (со стороны лицевой панели)
Защитная крышка (опция)
Присоединение: пайка, плоские изолированные разъемы или коннектор ПИН-16П-8/8

В закладки

от 211 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Кнопка ARG1-16HP предназначена для включения/отключения различного оборудования

Особенности:

Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
Компактный моноблочный корпус, обеспечивающий простоту монтажа
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н

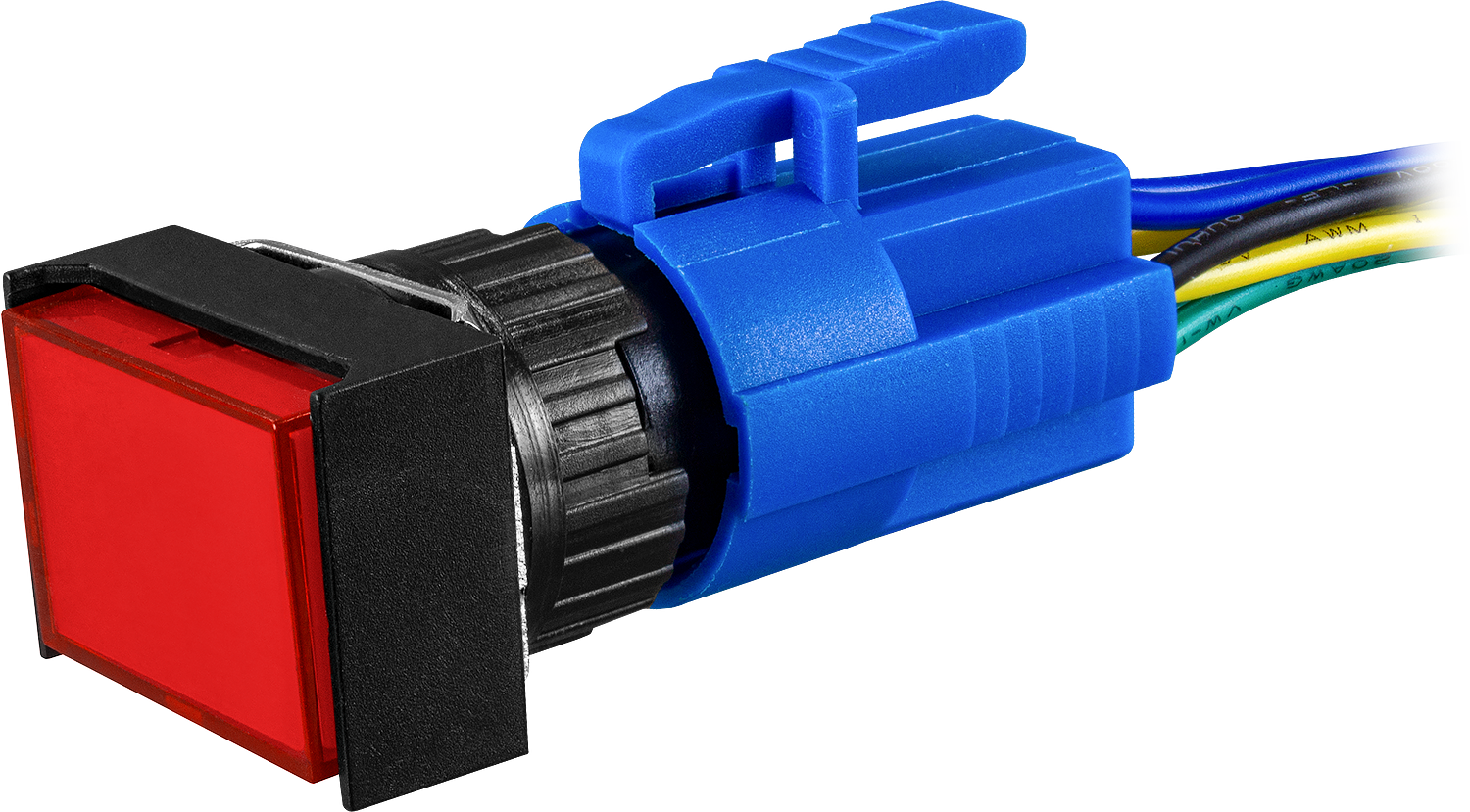

Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8

Технические характеристики:

Параметр	Значение
Параметр	Без защитной крышки	С защитной крышкой
Контакты	2 переключающих
Исполнение	С фиксацией или без фиксации
Коммутационная способность	=5 А, 30 В, ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528
Материал корпуса и нажимной части	Пластмасса
Монтаж	В отверстие панели
Диаметр монтажного отверстия	16 мм
Толщина панели	≤7 мм	≤5 мм
Сечение присоединяемых проводов	≤2,5 мм²
Степень пылевлагозащиты*	IP42
Габаритные размеры выступающей части	24×18×9 мм	26×24×15 мм
Максимальные габаритные размеры	24×18×39 мм	26×24×42 мм
Монтажная глубина**	30 мм	27 мм
Вес	8 г	12 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Особенность	Контакты	Цвет (*)
ARG1-16HP-L002-U-* ARG1-16HP-M002-U-*	с фиксацией без фиксации	без защитной крышки	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый
ARG1-16HP-LC002-U-* ARG1-16HP-MC002-U-*	с фиксацией без фиксации	с защитной крышкой	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый

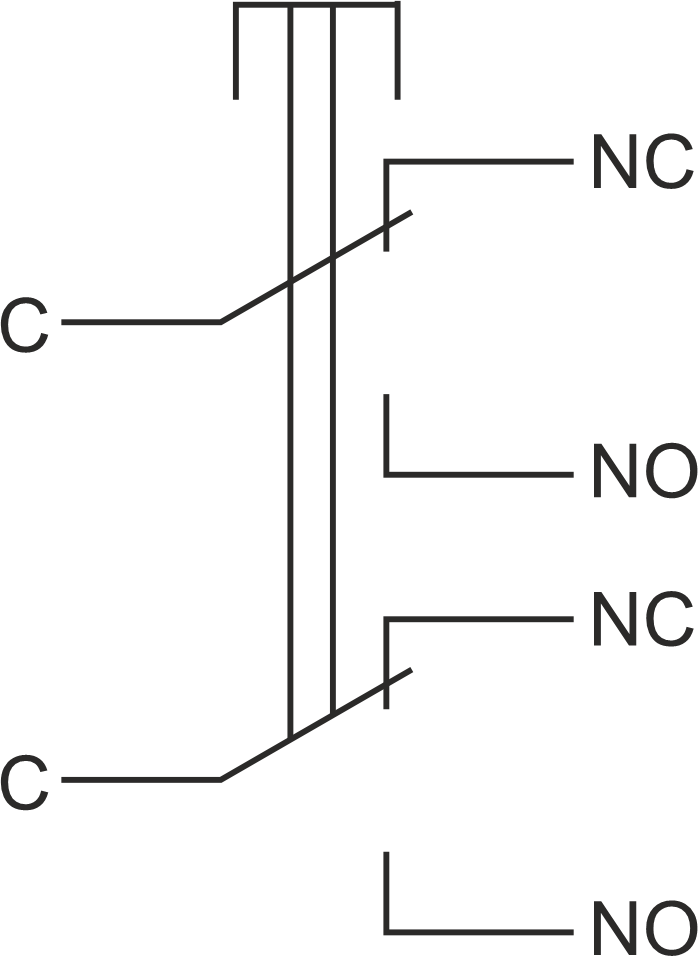

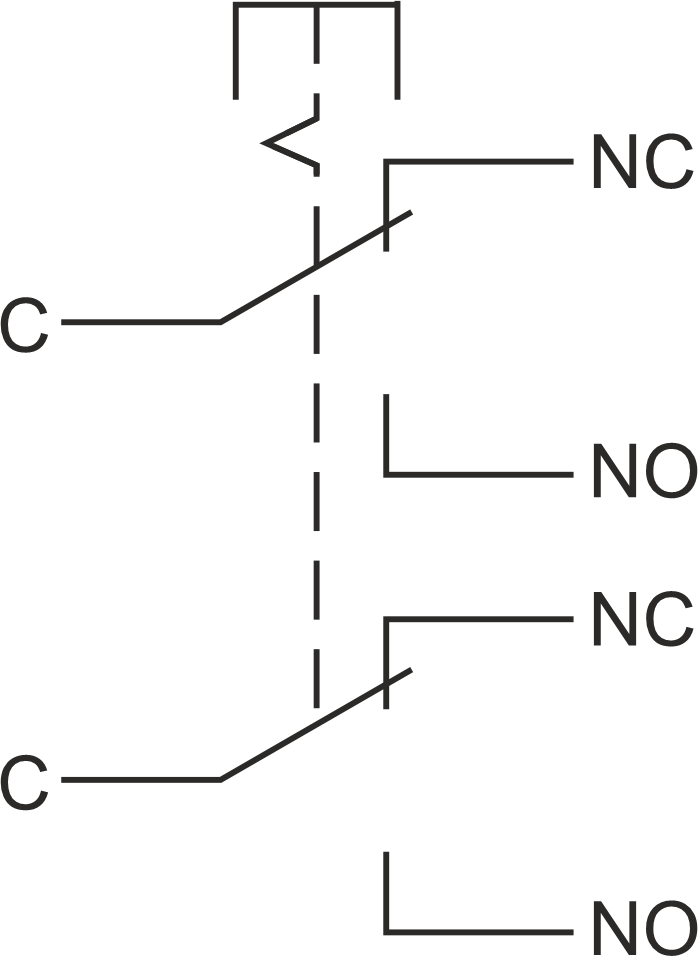

Схема работы и подключения

С фиксацией	Без фиксации

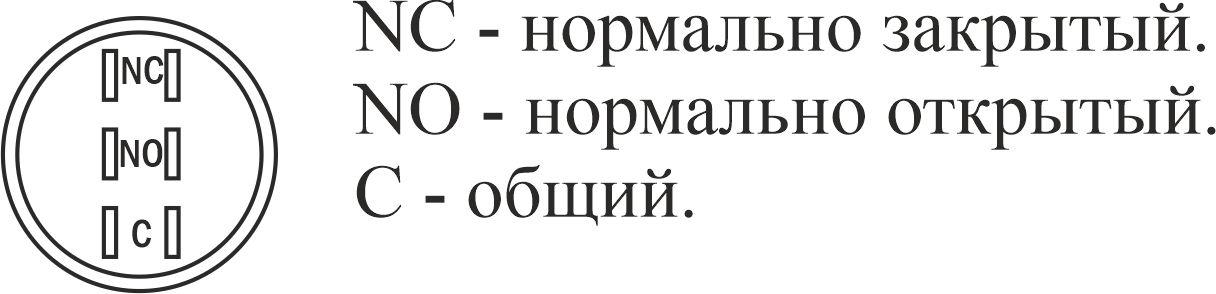

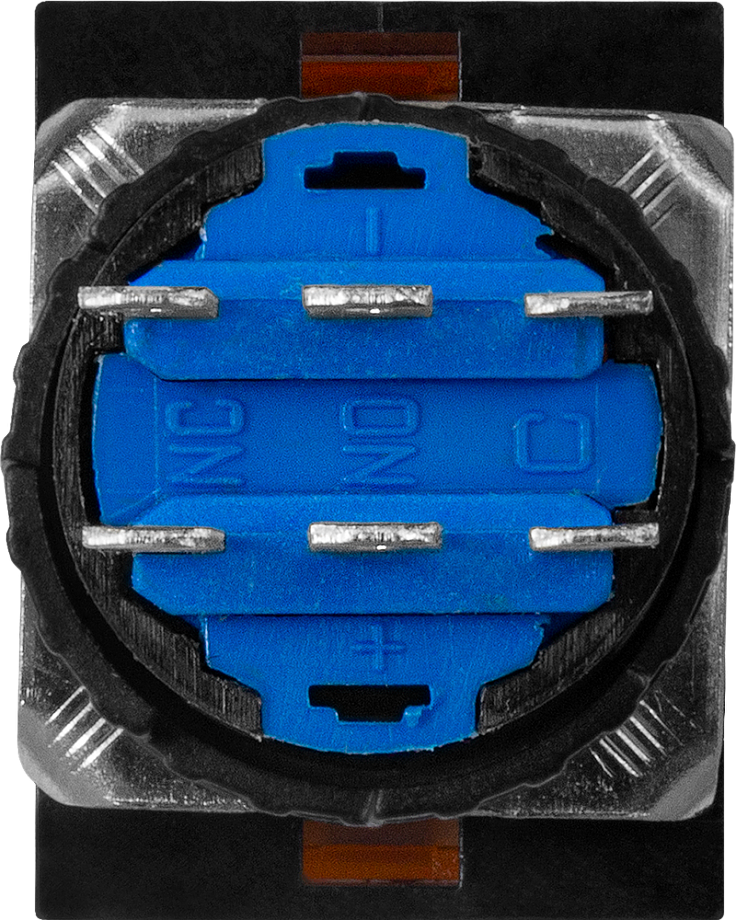

Схема расположения контактов

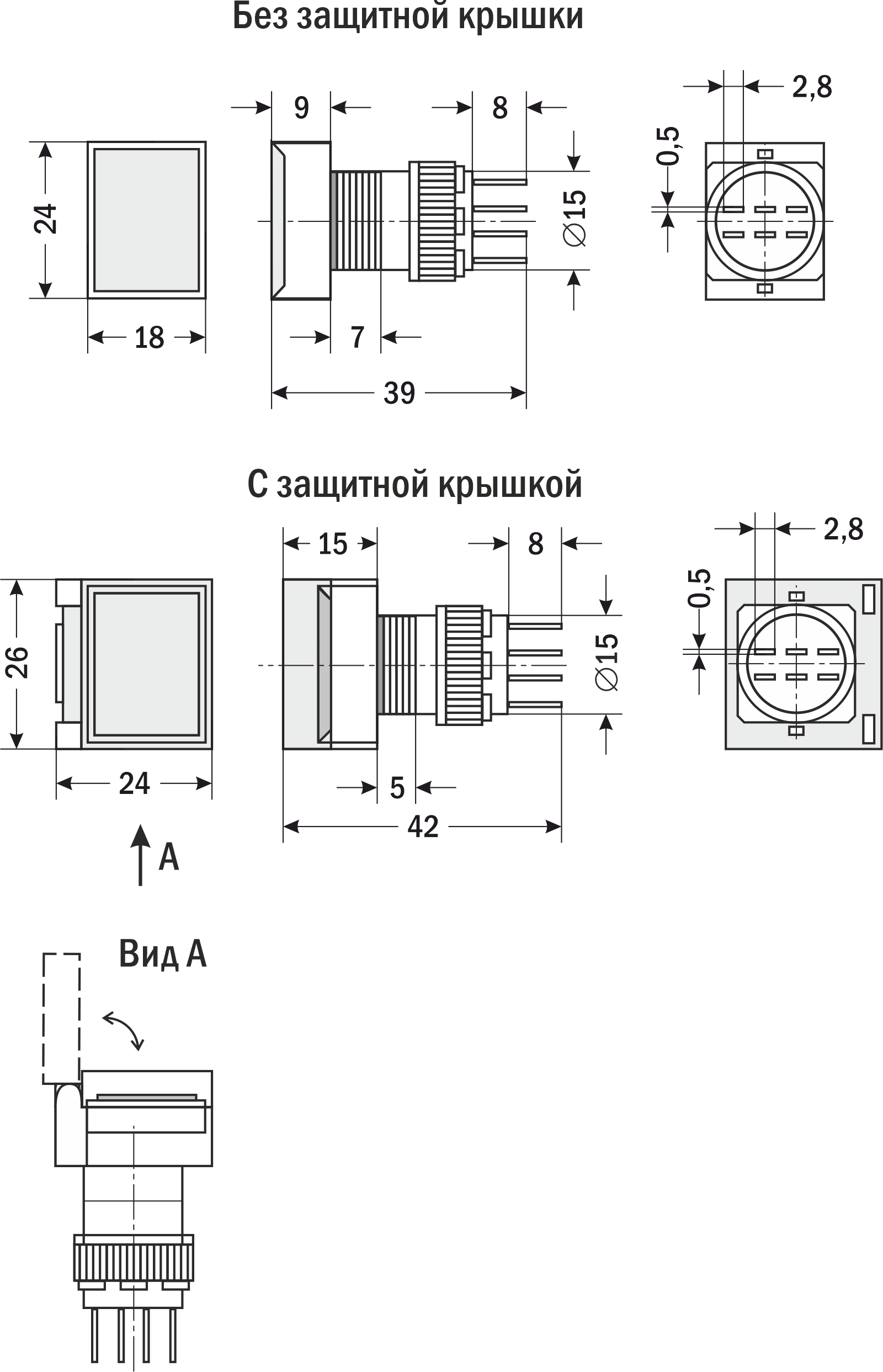

Габаритные размеры

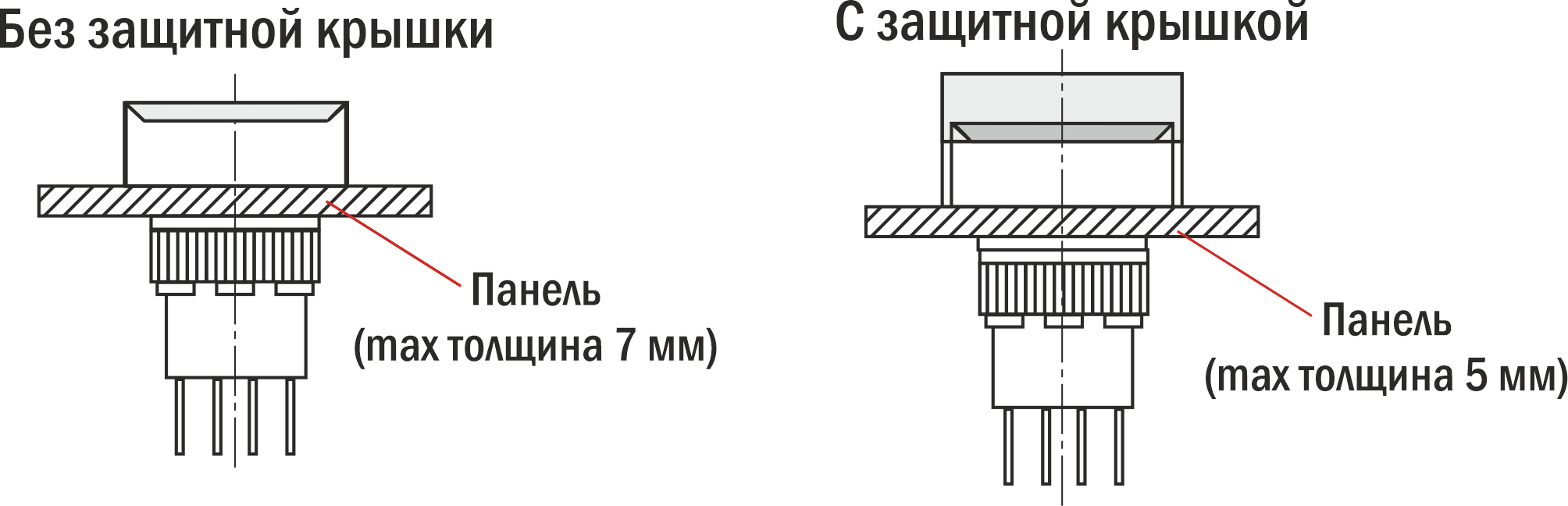

Схема установки

Версия: 2024-12-21-СДГ

Артикул	Защитная крышка	Цвет	Фиксация	Срок поставки	Стоимость
Без защитной крышки С защитной крышкой	красный зеленый желтый синий белый	без фиксации с фиксацией

Артикул	Модель	Защитная крышка	Цвет	Фиксация	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Защитная крышка	Цвет	Фиксация	Срок поставки	Стоимость
O68229	ARG1-16HP-M002-U-R	Без защитной крышки	красный	без фиксации	Со склада	211 руб. – +
O68239	ARG1-16HP-L002-U-R	Без защитной крышки	красный	с фиксацией	Со склада	250 руб. – +
O68231	ARG1-16HP-M002-U-G	Без защитной крышки	зеленый	без фиксации	Со склада	211 руб. – +
O68241	ARG1-16HP-L002-U-G	Без защитной крышки	зеленый	с фиксацией	Со склада	250 руб. – +
O68233	ARG1-16HP-M002-U-Y	Без защитной крышки	желтый	без фиксации	Со склада	211 руб. – +
O68243	ARG1-16HP-L002-U-Y	Без защитной крышки	желтый	с фиксацией	Со склада	250 руб. – +
O68235	ARG1-16HP-M002-U-B	Без защитной крышки	синий	без фиксации	Со склада	211 руб. – +
O68245	ARG1-16HP-L002-U-B	Без защитной крышки	синий	с фиксацией	Со склада	250 руб. – +
O68237	ARG1-16HP-M002-U-W	Без защитной крышки	белый	без фиксации	Со склада	211 руб. – +
O68247	ARG1-16HP-L002-U-W	Без защитной крышки	белый	с фиксацией	Со склада	250 руб. – +
O68230	ARG1-16HP-MC002-U-R	С защитной крышкой	красный	без фиксации	Со склада (комплектация 1..72 часа)	262 руб. – +
O68240	ARG1-16HP-LC002-U-R	С защитной крышкой	красный	с фиксацией	Со склада (комплектация 1..72 часа)	301 руб. – +
O68232	ARG1-16HP-MC002-U-G	С защитной крышкой	зеленый	без фиксации	Со склада (комплектация 1..72 часа)	262 руб. – +
O68242	ARG1-16HP-LC002-U-G	С защитной крышкой	зеленый	с фиксацией	Со склада (комплектация 1..72 часа)	301 руб. – +
O68234	ARG1-16HP-MC002-U-Y	С защитной крышкой	желтый	без фиксации	Со склада (комплектация 1..72 часа)	262 руб. – +
O68244	ARG1-16HP-LC002-U-Y	С защитной крышкой	желтый	с фиксацией	Со склада (комплектация 1..72 часа)	301 руб. – +
O68236	ARG1-16HP-MC002-U-B	С защитной крышкой	синий	без фиксации	Со склада (комплектация 1..72 часа)	262 руб. – +
O68246	ARG1-16HP-LC002-U-B	С защитной крышкой	синий	с фиксацией	Со склада (комплектация 1..72 часа)	301 руб. – +
O68238	ARG1-16HP-MC002-U-W	С защитной крышкой	белый	без фиксации	Со склада (комплектация 1..72 часа)	262 руб. – +
O68248	ARG1-16HP-LC002-U-W	С защитной крышкой	белый	с фиксацией	Со склада (комплектация 1..72 часа)	301 руб. – +
