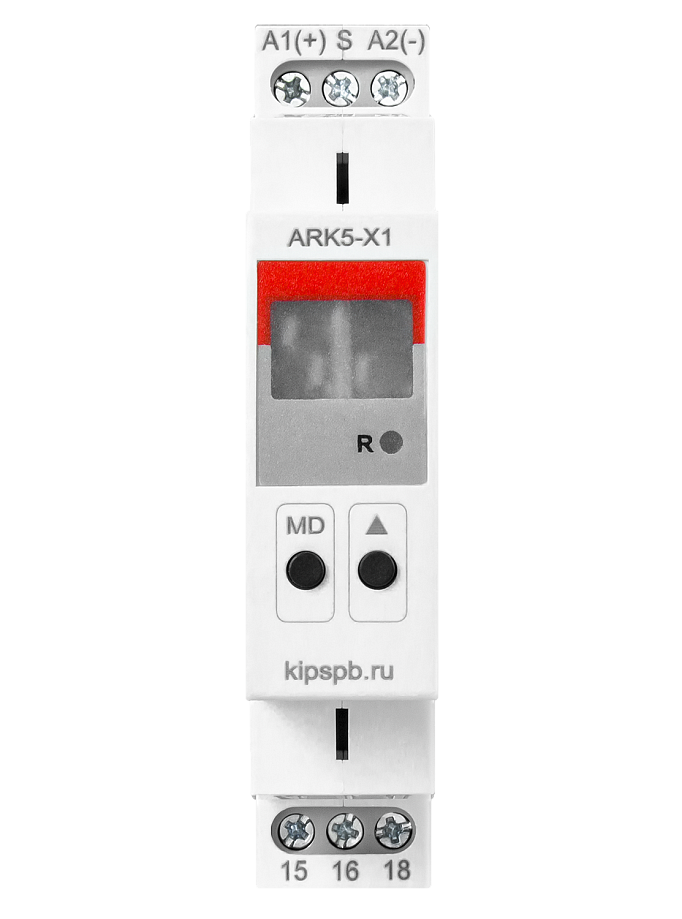

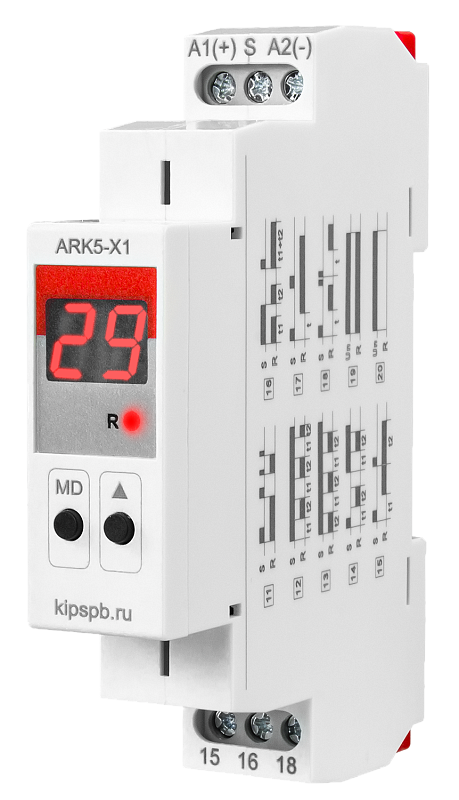

Реле времени ARK5-X1
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени
- Диапазон выдержки времени: 0,1 с…99 д
- Погрешность: ≤1%
- Реле: ~16 А, 250 В
- 20 временных функций
- Прямой и обратный отсчет
- 2-разрядный светодиодный дисплей с высотой символов 7 мм
- Монтаж: настенный, на DIN-рейку (стандарт 1S)
Реле времени (таймер) ARK5-X1 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
– 13 режимов работы: запуск таймера подачей управляющего сигнала (на контакт S);
– режимы ON и OFF
Особенности:
- 20 временных функций:
– 13 режимов работы: запуск таймера подачей управляющего сигнала (на контакт S);
– режимы ON и OFF

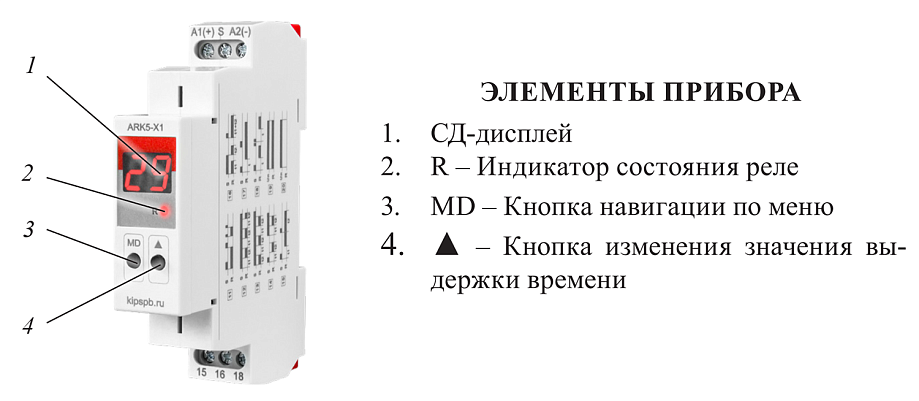

- Цифровая установка времени
- Светодиодный индикатор состояния реле
Сравнительную таблицу по таймерам ARK5 см. тут
| Параметр
| Значение | |
| ARK5-X1-A230 | ARK5-X1-W240 | |
| Количество временных функций
| 20
| |
| Диапазон выдержки времени
| 0,1 с...99 д
| |
| Погрешность задания уставки
| ≤1%
| |
| Повторяемость | ±0,2% | |
| Питание | ~230 В (+10/−15%) | ≅12...240 В |
| Потребляемая мощность | 6ВА/1,3 Вт | 0,09...3 ВА/0,05...1,7 Вт |
| Реле | ~16 А, 250 В | |
| Механическая износостойкость | ≥ 107 циклов | |
| Электрическая износостойкость | ≥ 105 циклов | |
| Время сброса | ≤ 200 мс | |
| Светодиодный дисплей | 2 разряда | |
| Высота символов | 7 мм | |
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) | |
| Температура эксплуатации | −20...+55°С | |
| Температура хранения | −35...+75°С | |
| Монтаж | Настенный, на DIN-рейку (стандарт 1S) | |
| Расстояние между монтажными отверстиями | 95 мм | |
| Габаритные размеры | 90×18×64 мм | |
| Вес | 60 г | |
Временные функции:
| Обозначение
на дисплее | Диаграмма | Описание |
| Режимы запуска таймера подачей питания
| ||

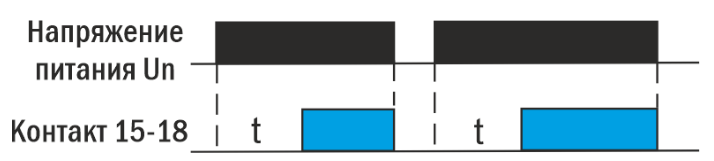

| 1
| .png) | Задержка включения
После подачи питания начинается отсчет интервала времени задержки включения t. По истечении заданного времени происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после снятия питания |

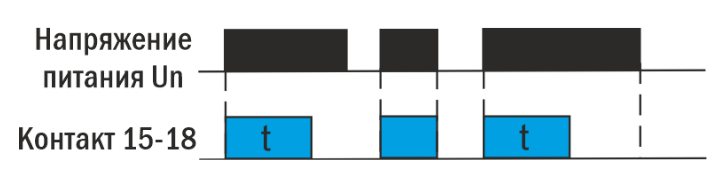

| 2
| .png) | Задержка выключения
После подачи питания происходит немедленное срабатывание реле. По истечении заданного времени задержки t контакты реле возвращаются в исходное состояние. После снятия питания контакты также возвращаются в исходное состояние |

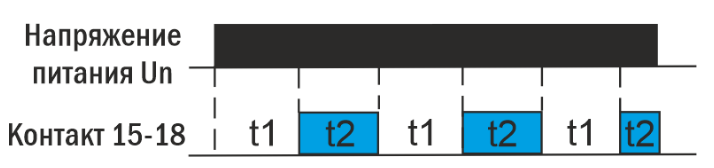

| 3
| .png) | Циклическое реле времени (начало с
паузы) После подачи питания начинается отсчет интервала времени задержки t1, по истечении которого происходит срабатывание реле и отсчет интервала времени работы t2. Цикл повторяется до снятия питания |

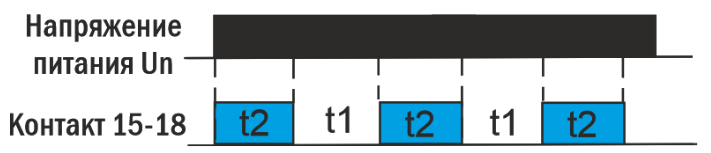

| 4 | .png) | Циклическое реле времени (начало с
импульса) После подачи питания происходит немедленное срабатывание реле начинается отсчет интервала времени работы t2, по истечении которого реле возвращается в исходное состояние, и начинается отсчет интервала времени задержки t1. Цикл повторяется до снятия питания |

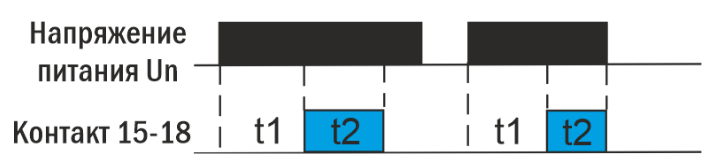

| 5 | .png) | Генератор импульса
После подачи питания начинается отсчет интервала времени задержки t1, после чего срабатывает реле, генерируя импульс длительностью t2. Для повторного генерирования импульса питание должно быть снято и подано вновь. После снятия питания контакты реле возвращаются в исходное состояние |
| Режимы запуска таймера подачей управляющего сигнала (питание должно присутствовать постоянно)
| ||
|

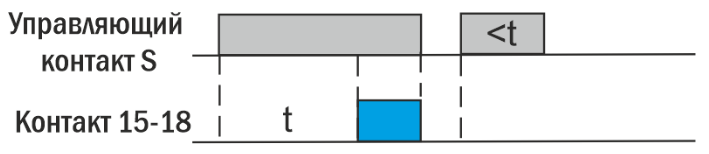

6
| .png) | Задержка включения (после замыкания
управляющего контакта). После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после размыкания управляющего контакта. Если продолжительность замыкания контакта S меньше интервала задержки t, то реле не срабатывает |
|
7
|  | Задержка выключения 1 (после
размыкания управляющего контакта) После замыкания управляющего контакта S происходит срабатывание реле. Отсчет времени задержки t начинается после размыкания контакта S. По истечении времени задержки контакты реле возвращаются в исходное состояние. Если разомкнуть и вновь замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после размыкания контакта |
|
8
|  | Задержка выключения (после
замыкания управляющего контакта). После замыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. Продолжительность замыкания контакта S не влияет на работу реле. По истечении заданного времени контакты реле возвращаются в исходное состояние |
| 9 |  | Задержка выключения 2 (после
размыкания управляющего контакта) После размыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. В процессе отсчета замыкание и размыкание контакта S игнорируются. По истечении заданного времени контакты реле возвращаются в исходное положение |
|
10
|  | Задержка выключения/выключения
После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого реле включается и остается в этом состоянии. После размыкания управляющего контакта S начинается отсчет интервала времени t2, по истечении которого реле размыкается. Если управляющий контакт S замкнуть на время <t1, то реле отсчитает интервал времени t1, включится, затем отсчитает интервал времени t2 и выключится |
| 11 |  | Импульсное реле (триггер)
После замыкания управляющего контакта S происходит срабатывание реле. Каждое следующее замыкание контакта S переводит реле в противоположное состояние |
| 12 |  | Циклическое реле времени, запуск
подачей управляющего сигнала (начало с паузы). После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого происходит срабатывание реле и отсчет интервала времени работы t2. Цикл повторяется до снятия управляющего сигнала |
|
13
|  | Циклическое реле времени, запуск
подачей управляющего сигнала (начало с импульса). После замыкания управляющего контакта S происходит немедленное срабатывание реле и начинается отсчет интервала времени работы t2, по истечении которого реле возвращается в исходное состояние, и начинается отсчет интервала времени задержи t1. Цикл повторяется до снятия управляющего сигнала |
|
14
|  | Генератор импульса, запуск подачей
управляющего сигнала После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, после чего срабатывает реле, генерируя импульс длительностью t2. Для повторного генерирования импульса управляющий сигнал должен быть отключен и подан вновь |
|
15
|  | Старт-стоп
После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого реле включается и остается в этом состоянии. После размыкания и повторного замыкания управляющего контакта S начинается отсчет интервала времени t2, по истечении которого реле возвращается в исходное состояние |
|
16
|  | Двойная задержка выключения
После замыкания управляющего контакта S происходит немедленное срабатывание реле и начинается отсчет интервала времени работы t1, по истечении которого реле возвращается в исходное состояние. При размыкании управляющего контакта реле вновь включается и начинается отсчет времени t2, по истечении которого реле выключается. Если управляющий контакт S замкнуть на время <t1, то реле отсчитает интервал времени t1+t2 и выключится |
|
17
|  | Задержка включения 1 (после
замыкания управляющего контакта) После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Повторное включение/выключение управляющего контакта игнорируется, реле остается включенным |
|
18
|  | Задержка включения 2 (после
замыкания управляющего контакта) После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Оно будет находиться во влюченном состоянии до повторного замыкания управляющего контакта. Если разомкнуть и снова замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после замыкания контакта |
| Постоянные режимы
| ||
| 19 |  | ON
При подаче питания реле всегда включено |
|
20
|  | OFF
При подаче питания реле всегда выключено |

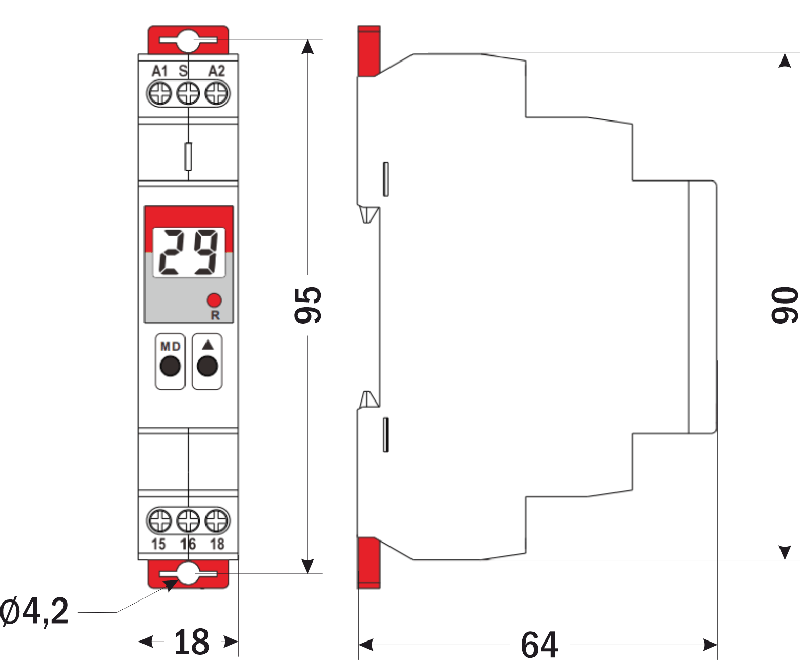

| Габаритные размеры |
 |
