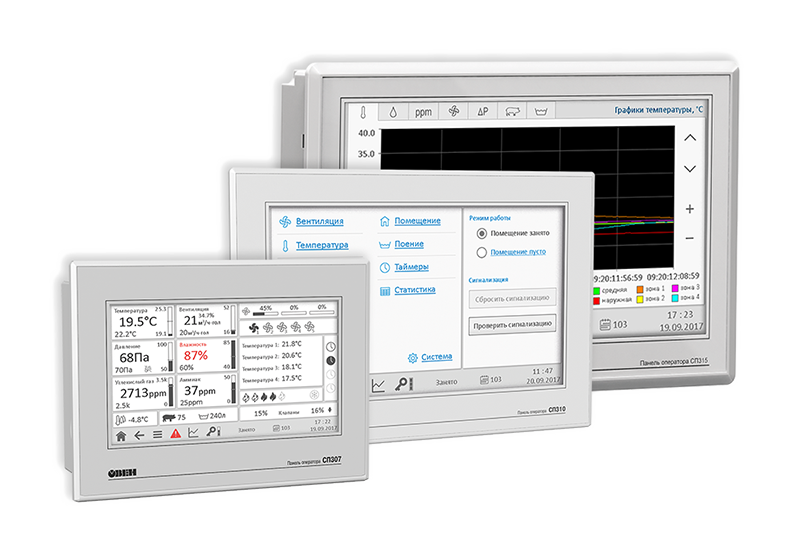

Сенсорные панели оператора ОВЕН СП3ХХ

Сенсорные панели оператора для наглядного отображения значений параметров и оперативного управления, а так же ведения архива событий или значений

Размер дисплея: 7", 10,1" или 15,6"
Разрешение: 800×480 пикселей или 1366×768
Тип дисплея: сенсорный цветной TFT
Интерфейсы: RS-232, RS-485, USB
Протоколы: Modbus RTU, Modbus ASCII, Modbus TCP
Защита: IP65

В закладки

от 25 920 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Сенсорные панели оператора ОВЕН СП3ХХ предназначены для наглядного отображения значений параметров и оперативного управления, а так же ведения архива событий или значений. Конфигурирование СП3ХХ осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК,ПР,ПЧВ,ТРМ.
Особенности:

Линейка сенсорных панелей СП3ХХ представлена модификациями, отличающимися между собой диагональю дисплея и интерфейсами связи
Встроенные часы реального времени
Загрузка программы через USB кабель и через USB flash накопитель
Архивирование на USB flash накопитель
Построение графиков
Загрузка внешних изображений
Настройка уровней доступа
Диск с ПО в комплекте

Технические характеристики:

Наименование	Значение
	СП307-Б	СП310-Б		СП307-Р	СП310-Р	СП315-Р
Аппаратные характеристики
Процессор	AT91SAM9G35-CU
Частота	400 МГц
Память программ (Flash)	128 МБ
Допустимое число циклов перезаписи Flash-памяти на блок данных	75000
Оперативная память	128 МБ
Часы реального времени (RTC)	есть, энергонезависимые¹
Звук	пьезоизлучатель, с возможностью управления из программы
DIP-переключатели	4 шт. (два – свободно программируемые)
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)²
Кол-во цветов	16,7 млн (TrueColor)
Диагональ, дюймы	7"	10,1"		7"	10,1"	15,6"
Разрешение	800×480 пикселей					1366×768 пикселей
Рабочая зона	154,1×85,9 мм	219,6×131,7 мм		154,1×85,9 мм	219,6×131,7 мм	344,2×193,5 мм
Яркость	200 кд/м²					250 кд/м²
Контрастность	500:1
Время наработки на отказ подсветки	не менее 50000 ч при температуре +25 °C
Интерфейсы

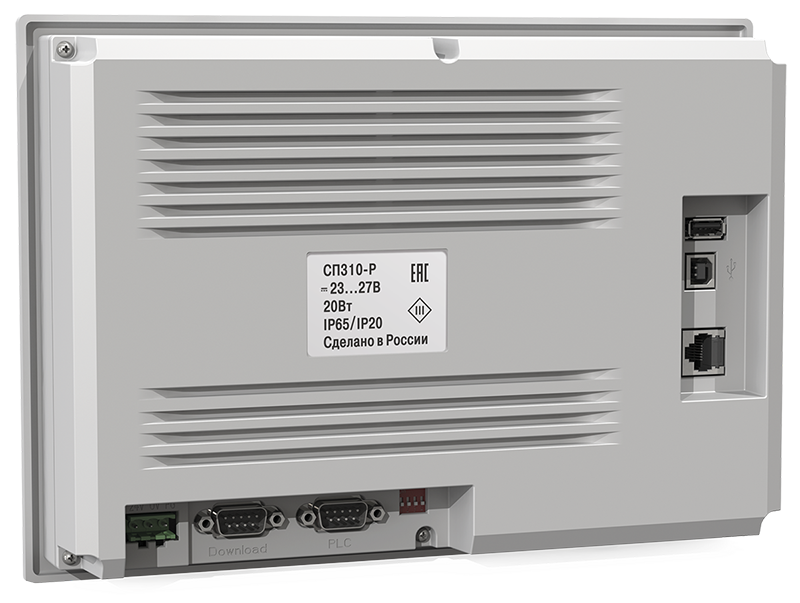

COM-порты	1 × Download-порт/COM1 (RS-232/RS-485) – для подключения устройств + загрузки проектов³ 1 × PLC-порт/COM2 (RS-232/RS-485) – для подключения устройств Тип разъема DB9M, гальваническая изоляция отсутствует Сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми⁴ Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master)⁵
USB Device	1 × USB 2.0 B (для загрузки проектов)
Ethernet	нет		1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master/Slave)⁶
USB Host	нет		1 × USB 2.0 A (для архивов, импорта файлов, загрузки проектов) Поддерживаемые файловые системы: FAT16/FAT32 Поддерживаемый размер накопителей: до 32 Гб
Питание
Диапазон питающего напряжения	=23…27 В
Номинальное напряжение питания	=24 В
Макс. потребляемый ток	0,25 А	0,27 А		0,25 А	0,27 А	0,75 А
Макс. потребляемая мощность⁷	8 Вт	10 Вт		8 Вт	10 Вт	20 Вт
Сопротивление изоляции	10 МОм при 500 В постоянного тока
Изоляция относительно корпуса	500 В переменного тока (не более минуты)
Корпус
Конструктивное исполнение	для щитового крепления
Тип вентиляции	естественная вентиляция
Виброустойчивость	в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры	146,9×200,4×49 мм	191,7×272,2×51,2 мм		146,9×200,4×49 мм	191,7×272,2×51,2 мм	270,0×410,0×65,0 мм
Установочные размеры (ширина × высота)	192,0×138,5 мм	260,7×180,2 мм		192,0×138,5 мм	260,7×180,2 мм	397,5×257,5 мм
Степень защиты корпуса по ГОСТ14254: - с лицевой стороны - со стороны разъемов	IP65 IP20
Общие характеристики
Рабочая температура	0…+50°C
Рабочая влажность	10…90%RH
Температура хранения	−20…+60°C
Вес	1 кг	1,5 кг		1 кг	1,5 кг		4 кг
Средний срок службы	10 лет
Среднее время наработки на отказ	75000 ч

¹ Точность хода часов реального времени ±0,7 секунд в сутки при +25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
² Яркость подсветки может быть изменена программно.
³ Данный способ загрузки проектов является резервным, основной – через порт USB B.
⁴ При работе с портом запросы панели дублируются по обоим интерфейсам. Адресация устройств должна быть уникальной на уровне порта.
⁵ Доступна работа с COM-портами через макросы, что дает возможность реализации нестандартных протоколов.
⁶ Поддерживается до 8 TCP Slave устройств.
⁷ При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Версия: 2016-03-04-КВА

Артикул	Модель	Срок поставки	Стоимость
СП307-Б СП307-Р СП310-Б СП310-Р СП315-Р

Артикул	Модель	Модель	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модель	Срок поставки	Стоимость
G96977	СП307-Б	СП307-Б	Со склада	25920 руб. – +
G96978	СП307-Р	СП307-Р	Со склада	32400 руб. – +
G96980	СП310-Р	СП310-Р	Со склада	48240 руб. – +

Артикул	Модель	Модель	Срок поставки	Стоимость
G96977	СП307-Б	СП307-Б	Со склада	25920 руб. – +
G96978	СП307-Р	СП307-Р	Со склада	32400 руб. – +
G96979	СП310-Б	СП310-Б	2...4 недели	41520 руб. – +
G96980	СП310-Р	СП310-Р	Со склада	48240 руб. – +
G96981	СП315-Р	СП315-Р	2...4 недели	122880 руб. – +
