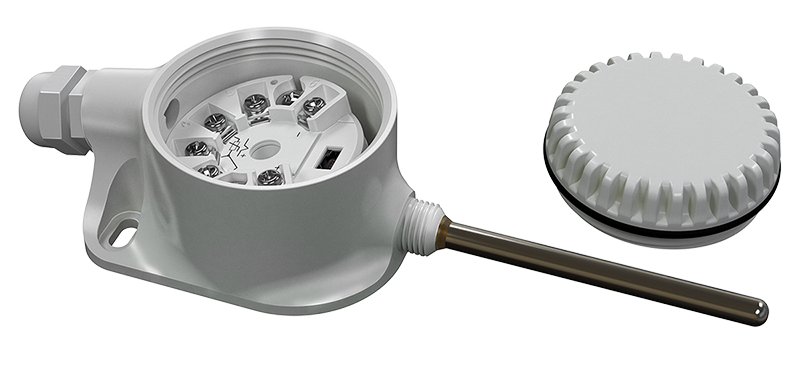

Термопреобразователь сопротивления для измерения температуры воздуха с токовым выходом ДТС125М.И

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50М, 100М, 50П, Pt100
Диапазон измеряемых температур: –40…+80°C
Диапазон выходного тока преобразователя: 4...20 мА
Длина монтажной части: 60...100 мм
Диаметр монтажной части: 6 мм
Материал корпуса датчика: сталь 12Х18Н10Т
Исполнение коммутационной головки: пластмасса

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 7 038 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

+200°C - для клеммных головок из силумина;
+120°C - для головок из полиамида.

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ500, РТ1000) до –50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

ДТС с медным ЧЭ:

- в диапазоне температур от –50 до +180 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Основные преимущества термопреобразователей сопротивления ОВЕН:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):

Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
Полная взаимозаменяемость с наиболее распространенными зарубежными моделями

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)

Т – температура измеряемой среды, °С.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М		100П Pt100
Погрешность	±0,5 ±1,0	±0,25 ±0,5
Диапазон преобразования	–20…+80°C –40…+80°C	–20…+80°C –40…+80°C
Выходной сигнал	4...20 мА
Температура окружающей среды	–60…+85°C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	≤ 10…30 с
Сопротивление изоляции	≥ 100 МОм
Количество чувствительных элементов	1
Схема внутренних соединений проводников	2–проводная (выходной сигнал 4...20 мА)
Исполнение сенсора относительно корпуса	изолированный
Исполнение коммутационной головки	пластмасса
Материал коммутационной головки	полиамид
Материал корпуса датчика	сталь 12Х18Н10Т
Защита	IP65
Средний срок службы	≥ 10 лет
Кабельный ввод	М16×1,5
Диаметр подключаемого кабеля	< 6 мм
Габаритные размеры	47,5×55×96,5 мм

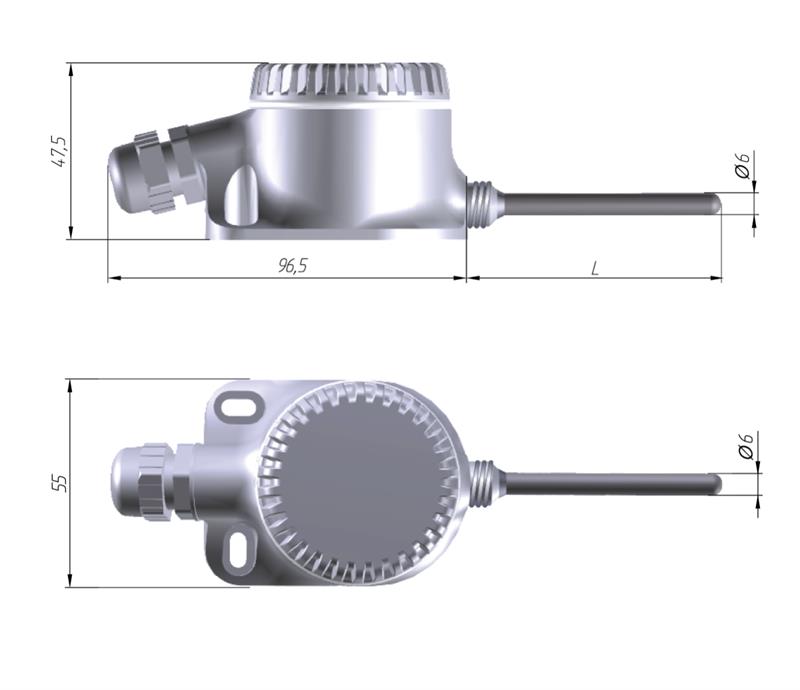

Габаритные размеры

D = 6 мм L = 60 мм, 80 мм, 100 мм

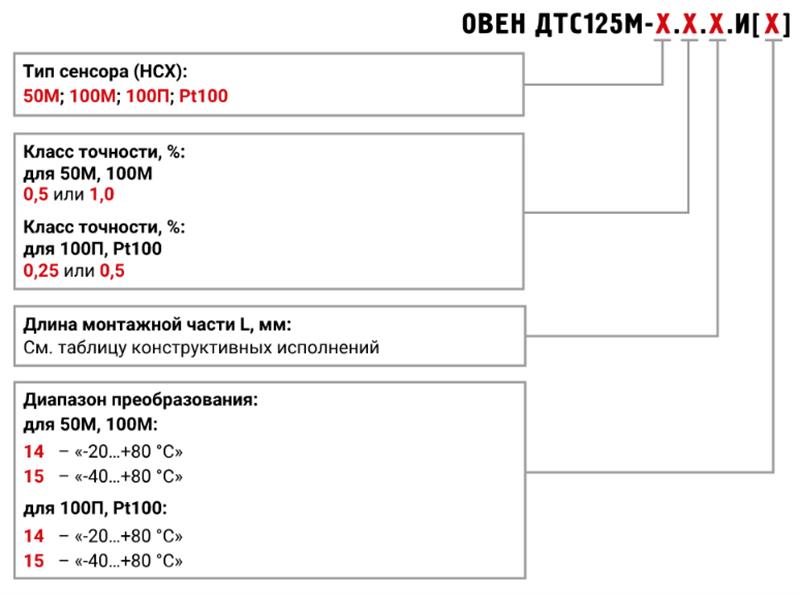

Обозначение при заказе ДТС125М

Версия: 2021-07-11-ШАР

Артикул	Градуировка	Класс точности	Диапазон преобразования температуры, °С	Длина монтажной части L, мм	Срок поставки	Стоимость
50М 100М 100П Pt100	0,25 0,5 1	-20...+80 -40...+80	60 80 100

Артикул	Градуировка	Класс точности	Диапазон преобразования температуры, °С	Длина монтажной части L, мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Градуировка	Класс точности	Диапазон преобразования температуры, °С	Длина монтажной части L, мм	Срок поставки	Стоимость
