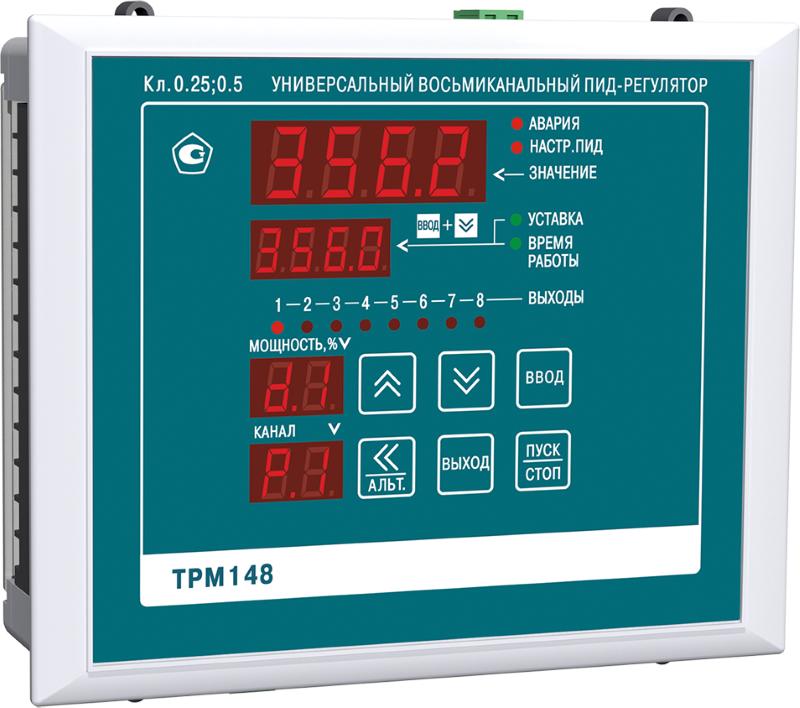

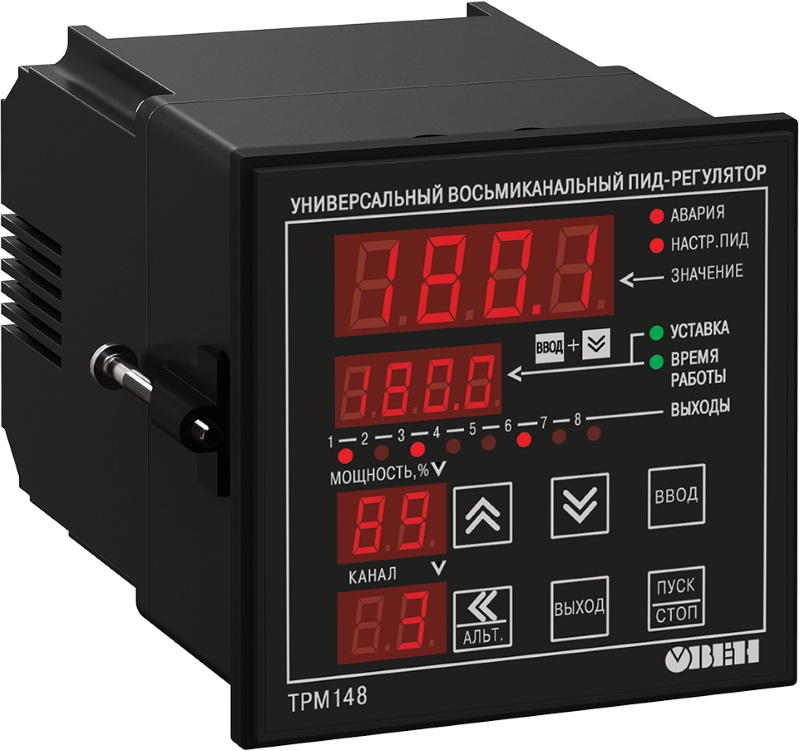

Универсальный ПИД-регулятор ОВЕН ТРМ148
Прибор для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
- Количество входов для подключения датчиков: 8
- Время опроса одного входа: не более 0,5 с
- Количество выходных элементов: 8
Госреестр № 39835-08
Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148 применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.Особенности:
Режимы работы ТРМ148:
Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.
Поддерживаемые градуировки:
Характеристики измерительных датчиков:
Характеристики выходных элементов:
- Восемь универсальных входов для подключения широкого спектра датчиков:
- термопреобразователи сопротивления типа ТСМ/ТСП/ТСН
- термопары ТХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), ТВР(А-1,2,3), ТМК(Т)
- датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА, или напряжения 0...1 В, −50...50 мВ
- датчики положения задвижки (резистивные или токовые)
- «сухие» контакты
- До восьми встроенных выходных элементов различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-позиционными (ТЭНы, двигатели, устройства сигнализации)
- 3-позиционными (задвижки, краны) - Вычисление дополнительных функций от измеренных величин:
- относительной влажности психрометрическим методом
- квадратного кореня из измеренной величины
- разности измеренных величин
- среднего арифметическогое измеренных величин
- минимального и максимального значений измеренных величин, а также функции медианы
- взвешенной суммы и частного измеренных величин
- Задание графика коррекции уставки по измерениям другого входа или по времени
- Режим ручного управления выходной мощностью
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Широкие возможности конфигурирования:
- программа быстрого старта EasyGo
- программа «конфигуратор ТРМ148» для свободного конфигурирования прибора
- задание параметров с лицевой панели прибора - Быстрый доступ к уставкам
- Автонастройка ПИД-регуляторов
Режимы работы ТРМ148:
- ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами
- Двухпозиционное регулирование — включение/выключение выходных устройств в соответствии с заданной логикой
- Реле 4 А 220 В
- Транзисторные оптопары n-p-n типа 400 мА, 60 В
- Симисторные оптопары 50 мА, 300 В
- ЦАП «параметр-ток 4...20 мА»
- ЦАП «параметр-напряжение 0...10 В»
- Выход 4...6 В, 100 мА для управления твердотельным реле
- нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»)
- работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
- работоспособность выходных элементов (LBA-авария)
Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.
Поддерживаемые градуировки:
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В, 0...900 Ом, 0...2 кОм
| Параметр | Значение |
| Напряжение питания
| ~90...245 В
|
| Частота напряжения питания
| 47...63 Гц
|
| Потребляемая мощность
| не более 12 ВА
|
| Количество входов для подключения датчиков | 8 |
| Время опроса одного входа | не более 0,5 с
|
| Количество клапанов регулирования | 8 |
| Количество выходных элементов | 8 |
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН) |
| Напряжение встроенного источника питания активных датчиков
| 24 ± 3 В
|
| Макс. ток встроенного источника питания
| 180 мА
|
| Тип и габаритные размеры корпуса
| Щ4, 96×96×140 мм
|
| Степень защиты корпуса со стороны передней панели
| IP54
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха |
1...50°C 86...106,7кПа не более 80%RH при 25°С |
| Тип датчика | Диапазон измерений | Разреш. способность | Предел осн. привед. погрешн. |
| ТСМ 50М/100М (W100=1,426)
| −50...200°С | 0,1°С |
0,25% |
| ТСМ 50М/100М (W100=1,428) | −190...200°С | 0,1°С | |
| ТСП 50П/100П, Pt100
(W100=1,391 или 1,385) | −200...750°С | 0,1°С | |
| ТСП 500П/1000П
(W100=1,391 или 1,385) | −200...750°С | 0,1°С | |
| ТСП 100Н/1000Н (W100=1,617) | −60...180°С | 0,1°С | |
| ТСМ гр. 23 | −50...200°С | 0,1°С | |
| TXK(L) | −200...800°С | 0,1°С |
0,25% |
| TЖK(J) | −200...1200°С | 1°С | |
| THH(N), TXA(K) | −200...1300°С | 1°С | |
| TПП(S), TПП(R) | 0...1750°С | 1°С | |
| TПР(В) | 200...1800°С | 1°С | |
| ТВР(А-1) | 0...2500°С | 1°С | |
| ТВР(А-2) | 0...1800°С | 1°С | |
| ТВР(А-3) | 0...1600°С | 1°С | |
| ТМК(Т) | −200...400°С | 0,1°С | |
| Сигнал тока 0...5 мА, 0(4)...20 мА | 0...100% | 0,1% | 0,25% |
| Сигнал тока 0..5 мА, 0(4)...20 мА | 0...100% | 0,1% | 0,25% |
| Датчик положения задвижки:
— резистивный 0,9 кОм, 2,0 кОм — токовый 0...5 мА, 0(4)...20 мА |
0...100% 0...100% |
1% 0,1% | 0,25% |
| Обозн. | Тип вых. элемента | Электрические характеристики |
| Р | Электромагнитное реле | 4 А при 220 В 50 Гц (cos φ ≥ 0,4)
|
| К | Транзисторная оптопара
структуры n-p-n типа | 400 мА при =60 В
|
| С | Симисторная оптопара
для управления однофазной нагрузкой | 50 мА при 300 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой ≤ 100 Гц и tимп. = 5 мс) |
| И | Цифроаналоговый преобразователь
«параметр-ток» 4...20 мА | Cопротивление нагрузки 0...900 Ом |
| У | Цифроаналоговый преобразователь
«параметр-напряжение» 0...10 В | Cопротивление нагрузки более 2 кОм |
| Т | Выход для управления
твердотельным реле | Выходное напряжение 4...6 В
Макс. выходной ток 50 мА |

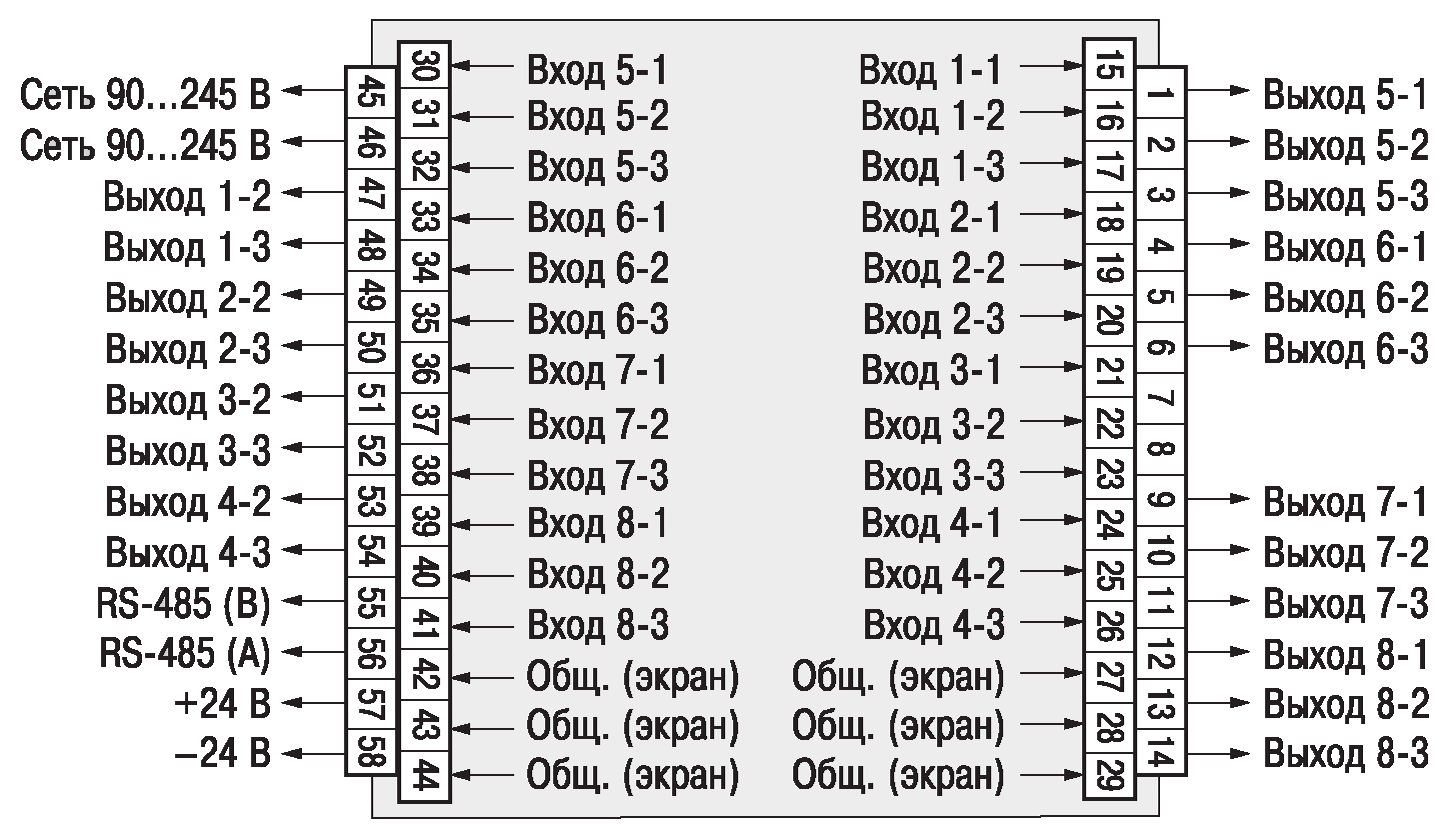

| Общая схема подключения ТРМ148
|
 |
| Стандартные модификации ТРМ148 | |
| Модификация 1 | Модификация 2 |

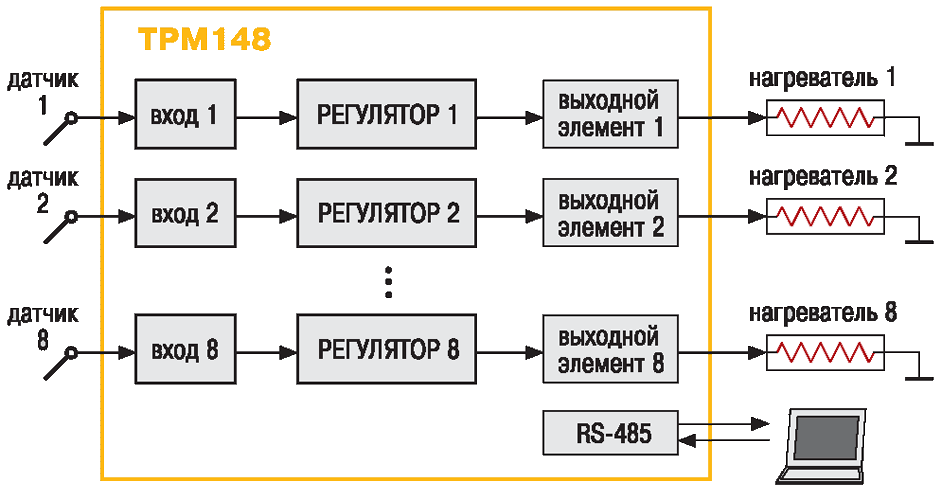

8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах. Пример использования: поддержание климатических условий в теплице. |

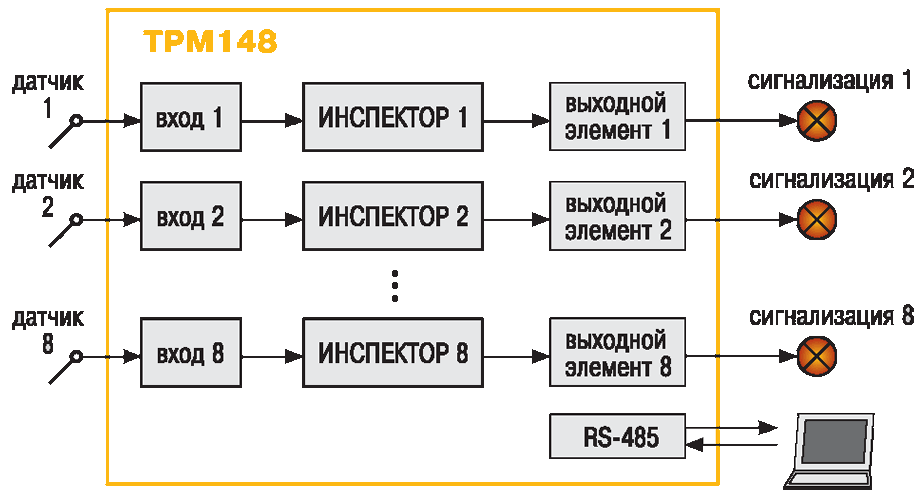

8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания. Пример использования: в системе сигнализации автоматизированного технологического процесса выпекания хлебобулочных изделий. |
| Модификация 3 | Модификация 4 |

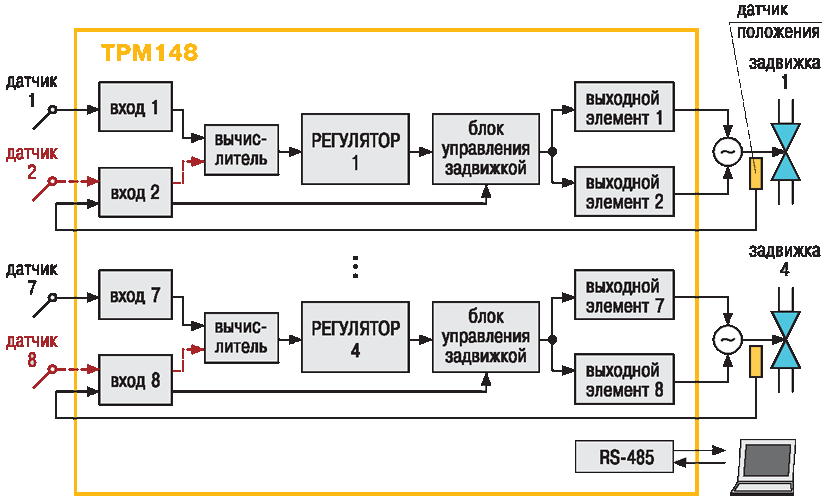

4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов. Пример использования: в системе управления охлаждением станка для точной обработки деталей. |

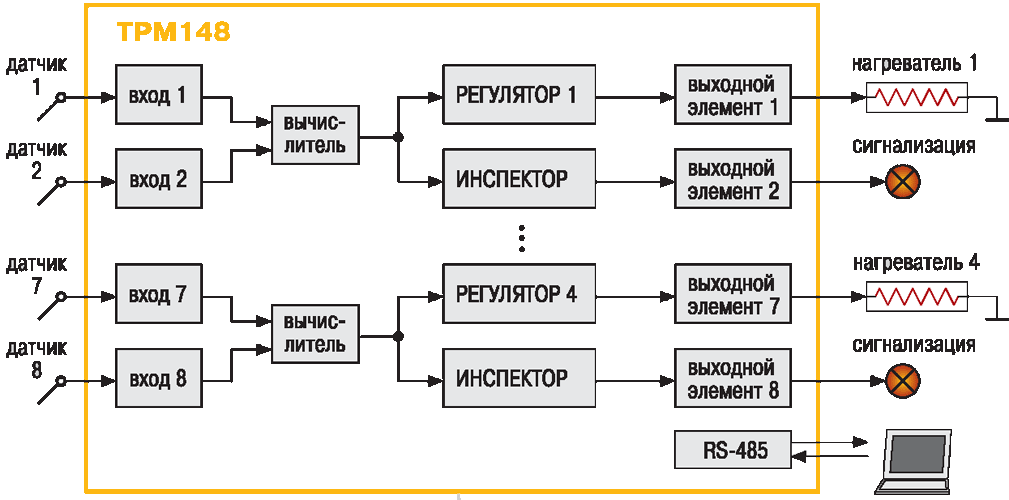

4 канала регулирования по ПИД или ON/OFF закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов. Пример использования: в системе климат-контроля картинной галереи. |
| Модификация 5 | Модификация 6 |

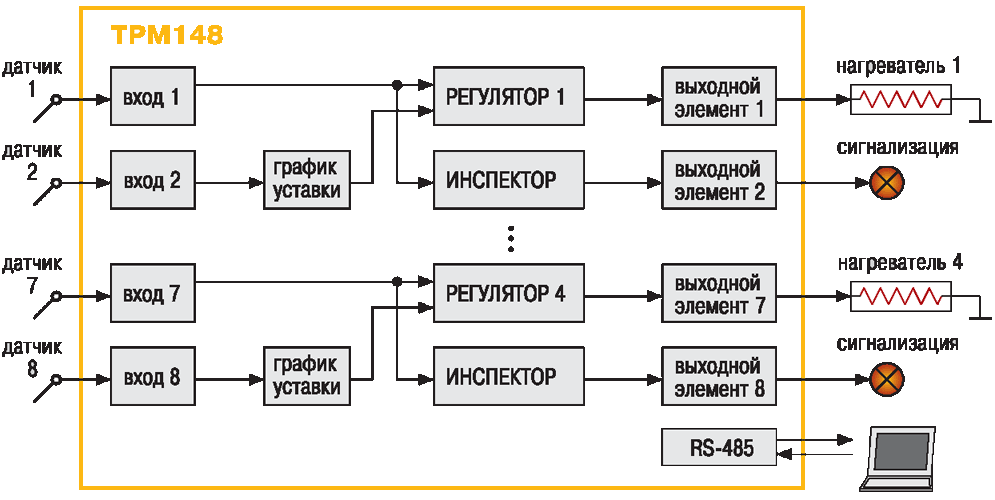

4 канала регулирования по ПИД или ON/OFF закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины. Пример использования: в системе теплоснабжения здания. |
2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне. Пример использования: в производственной автоматизированной установке резания листов из металлических сплавов. |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат средств измерений ТРМ148 (Россия) | 31.10.2012 | 0.25 Мб |  |
| Сертификат средств измерений ТРМ148 (Беларусь) | 31.10.2012 | 0.44 Мб |  |
| Сертификат средств измерений ТРМ148 (Казахстан) | 31.10.2012 | 0.81 Мб |  |
| Сертификат соответствия для ТРМ148 | 31.10.2012 | 0.6 Мб |  |
