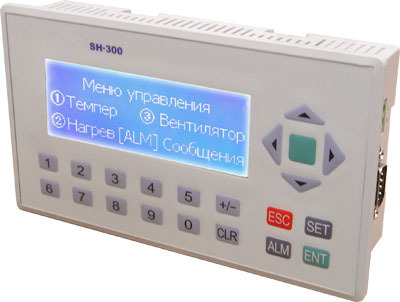

Панель оператора SH-300 позволяет осуществлять мониторинг и изменение содержимого регистров/состояний реле ПЛК или другого интеллектуального контроллера, поддерживающего интерфейс RS-232/RS-422/RS-485
Особенности:
- Поддержка нескольких языков отображения текста, включая русский
- Регулирование контрастности дисплея при помощи потенциометра
- 20-кнопочная настраиваемая клавиатура
- Поддерживаемые интерфейсы: RS-232/RS-422/RS-485
- Программное обеспечение под ОС Windows для настройки устройства с удобным, интуитивно понятным интерфейсом пользователя
- Поддержка протокола MODBUS (RTU, ASCII и RTU/ASCII Extend)
- Возможность работы с УТС ARCOM-TC-PRO482CRA
- Монтаж: на DIN-рейку, щитовой или настенный
Технические характеристики:
| Параметр | Значение |
| Диагональ, разрешение дисплея | 4,3" (11 см), 192×64 точки |
| Тип дисплея | STN, монохромный (желто-зеленый) |
| Яркость дисплея | 60 кд/м² |
| Время жизни дисплея | 50 000 ч при 25 ± 2°С, 65 ± 10%RH
|
| Объем, тип памяти | 110 Кб, Flash ROM |
| Интерфейс | RS-232/RS-422/RS-485 |
| Питание устройства | =12...24В ± 10%, < 150мА при 24В
|
| Время перебоя в питании | ≤ 20 мс
|
| Выдерживаемое напряжение | Вход – «земля»: ~500В, 1 мин |
| Сопротивление изоляции | Вход – «земля»: ≥ 10 МОм при =500В
|
| Условия эксплуатации | −10...60°С, 20...90%RH
|
| Температура хранения | −20...70°С |
| Степень защиты | Лицевая панель: IP65 |
| Размеры корпуса | 172×99×39 мм |
| Размеры дисплея | 97×35 мм |
| Монтажное отверстие | 165×85 мм |
| Вес | 260 г |
Габаритные размеры, монтаж
|
 |
