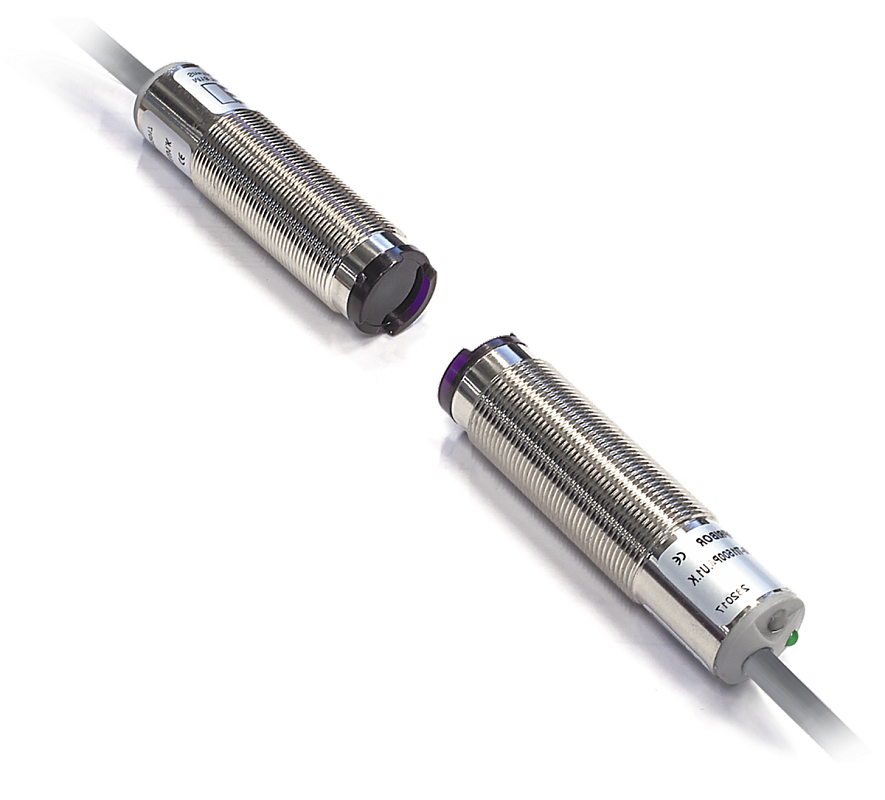

Оптический датчик KIPPRIBOR серии OA18-T

Барьерный оптический бесконтактный датчик

Расстояние срабатывания: 15 м
Контакт: НО+НЗ
Тип: NPN или PNP
Степень защиты: IP67
Длина провода: 2 м

В закладки

7 320 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Оптический датчик KIPPRIBOR ОА18-Т – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием. Преимущества датчиков серии ОА18-T:

Отсутствие непосредственного контакта с объектом.
Большие расстояния срабатывания.

Области использования датчиков KIPPRIBOR ОА18-Т

Машиностроение.
Производственные и фасовочные линии.
Системы световых барьеров безопасности.

Технические характеристики:

Параметр	Значение
Диаметр датчика	18 мм
Расстояние срабатывания номинальное (Sn)	15 м
Гистерезис переключения	≤15% от Sr (расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа)
Точность повторения	±10% от Sn
Тип выхода	NPN / PNP
Коммутационная функция	NO+NC
Напряжение питания	10…30 VDC
Максимальный ток нагрузки	200 мА
Падение напряжения	≤ 2,5 V
Потребляемый ток	≤ 30мА
Время отклика	1 мс
Источник излучения	ИК диод (880нм)
Допустимое внешнее освещение	≤ 10000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP67
Защита от короткого замыкания	Есть
Защита от обратной полярности	Есть
Защита от перегрузки	Есть
Регулировка чувствительности	С помощью потенциометра
Индикация срабатывания	Светодиодная
Электрическое подключение	Кабельный вывод 2 м
Виброутойчивость	10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z в течение 30 мин
Ударопрочность	30G 6 раз в координатах X, Y, Z
Температура окружающей среды	-25…+55 °С
Влажность окружающей среды	35…85 %
Материал корпуса	Латунь никелированная
Масса	120 г

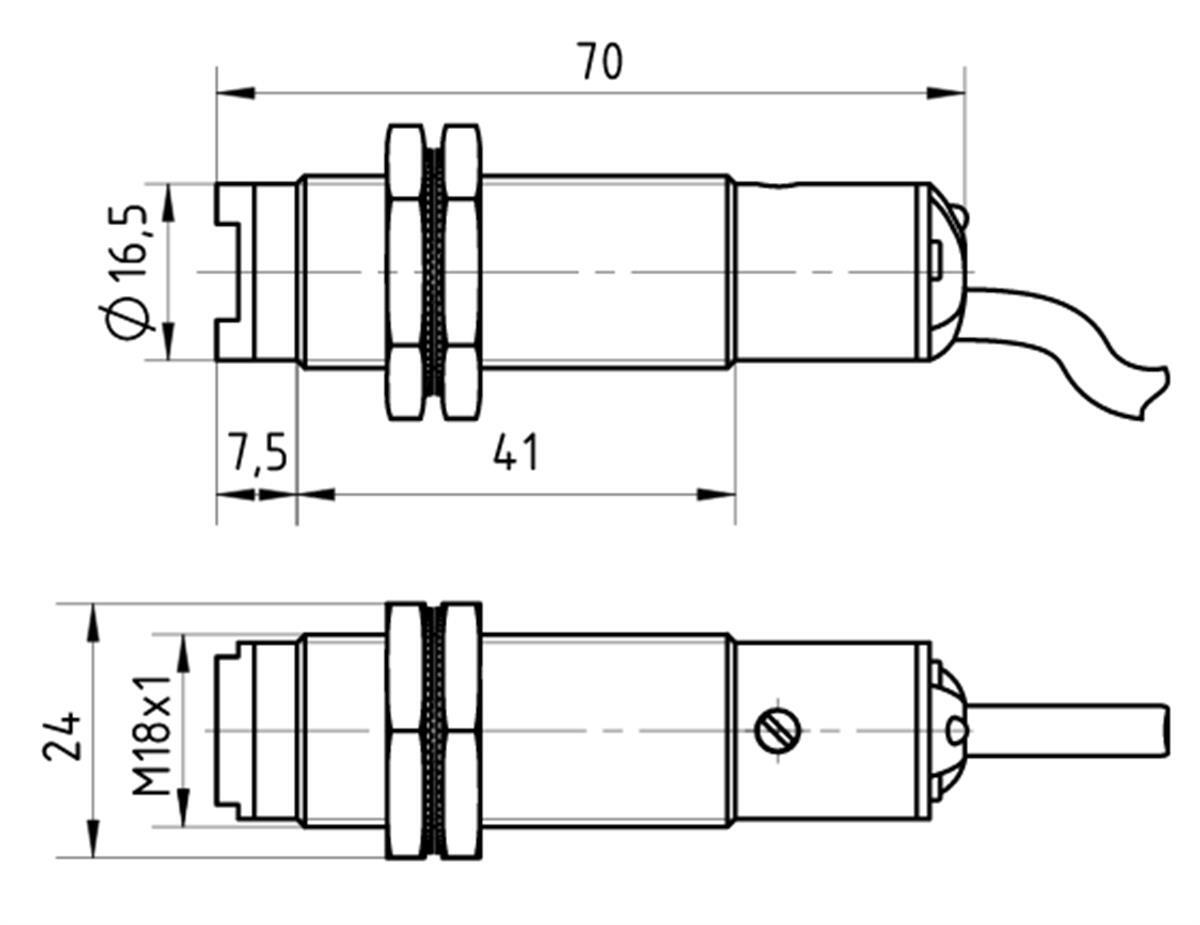

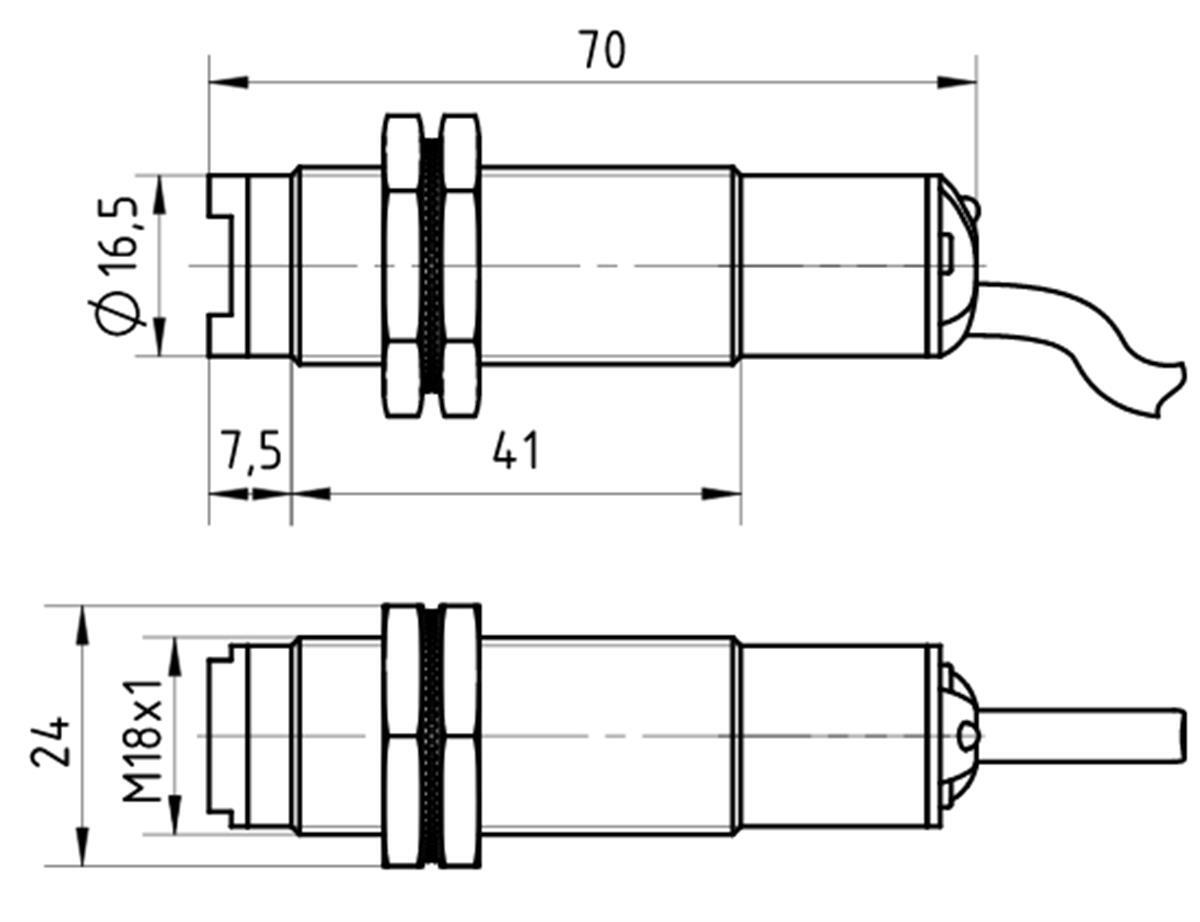

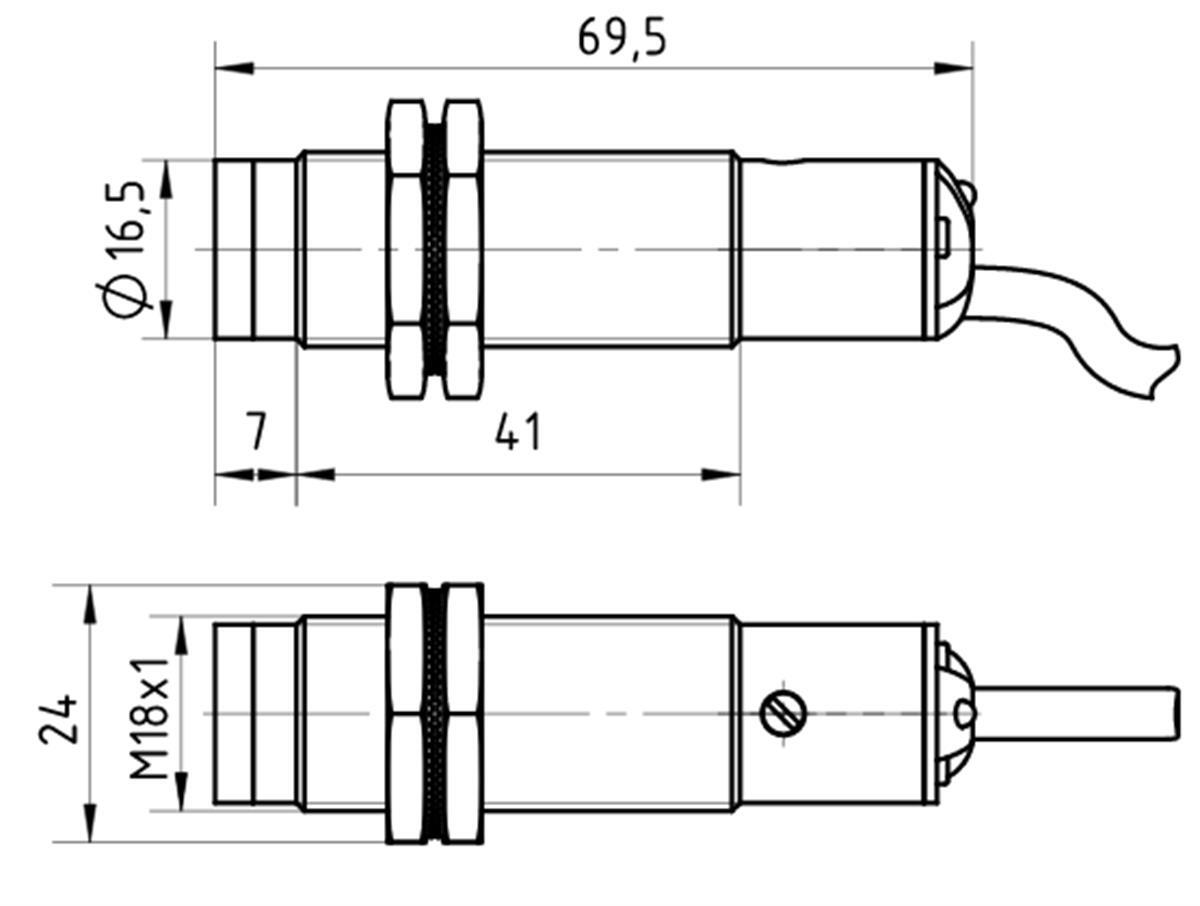

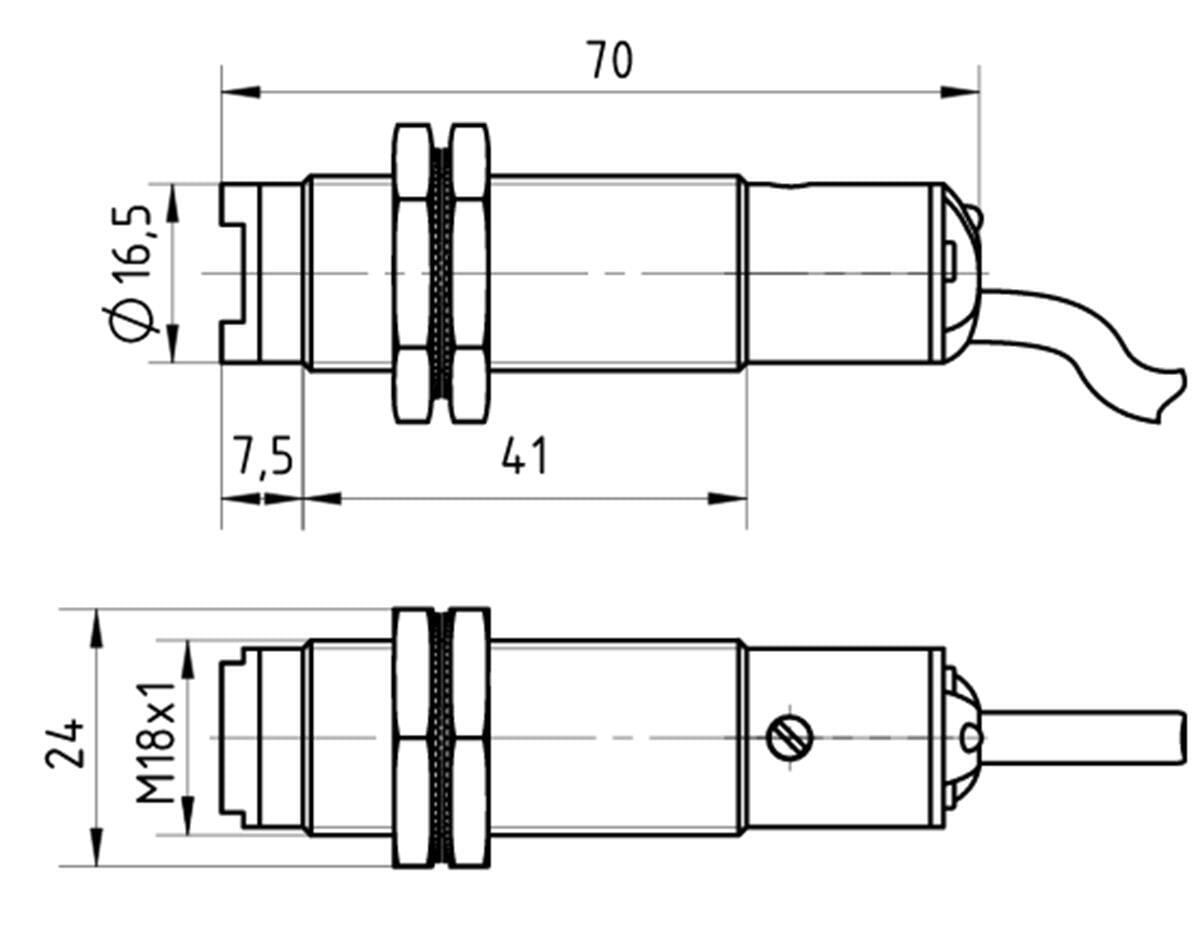

Тип датчика	Габаритный чертеж	Напряжение питания, В	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания, м
Диффузный		=10…30 В	NPN четырехпроводная	NO+NC	0,15
			PNP четырехпроводная		0,15
			NPN четырехпроводная		0,5
			PNP четырехпроводная		0,5
Рефлекторный			NPN четырехпроводная		1
			PNP четырехпроводная		1
			NPN четырехпроводная		3
			PNP четырехпроводная		3
Барьерный			NPN четырехпроводная		15
Барьерный			PNP четырехпроводная		15

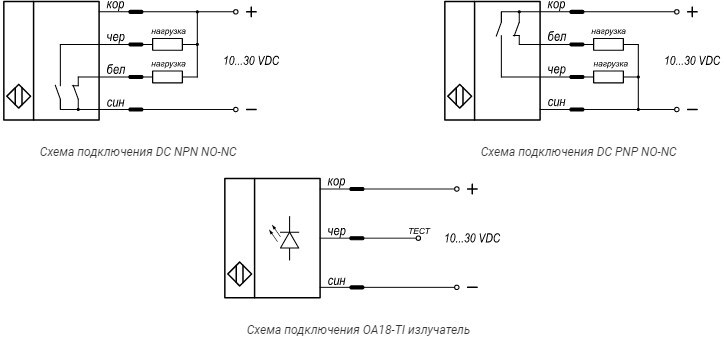

Схема подключения

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации KIPPRIBOR ОК30, ОК50 и ОА18	21.09.2022	1.21 Мб
Декларация о соответствии на датчики OA, OK, OF, AP, OU	21.09.2022	0.6 Мб

Артикул	Контакт	Срок поставки	Стоимость
NPN НО+НЗ PNP НО+НЗ

Артикул	Модель	Контакт	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Контакт	Срок поставки	Стоимость
N53002	OA18-TI1500N4.U1.K	NPN НО+НЗ	2...4 недели	7320 руб. – +
N53003	OA18-TI1500P4.U1.K	PNP НО+НЗ	2...4 недели	7320 руб. – +
