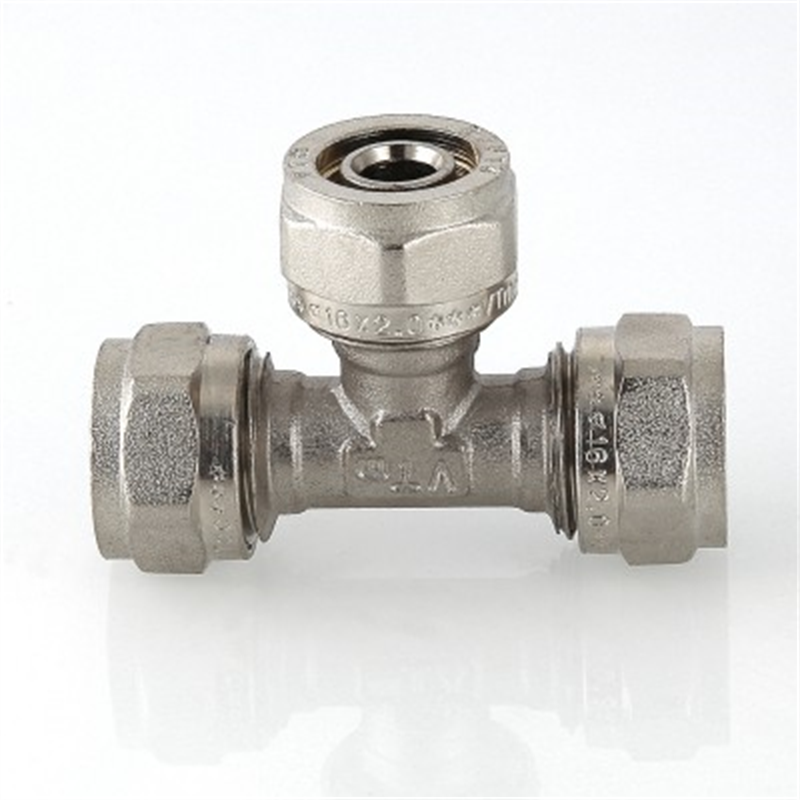

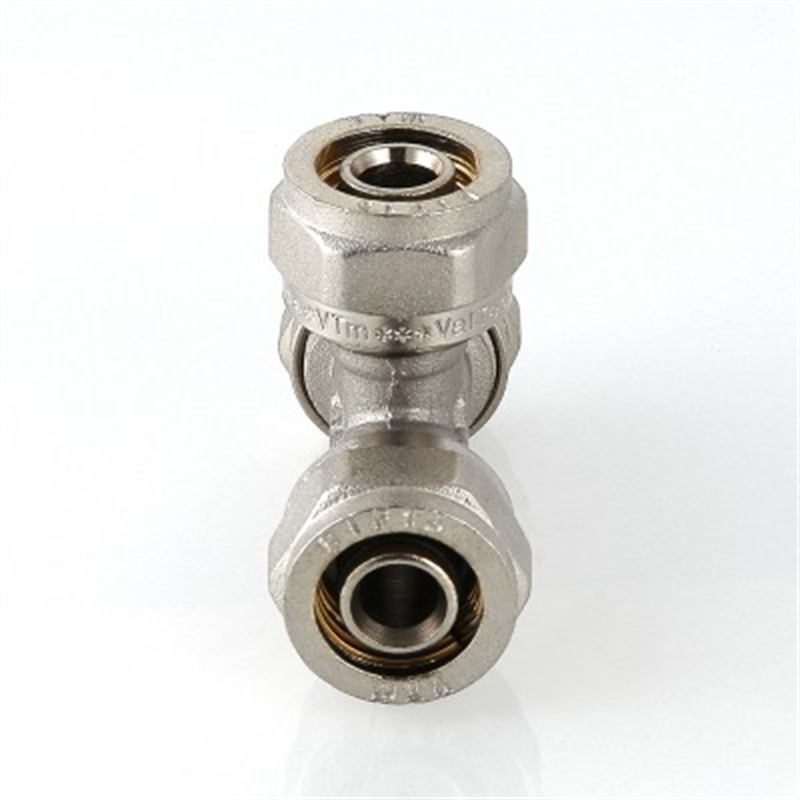

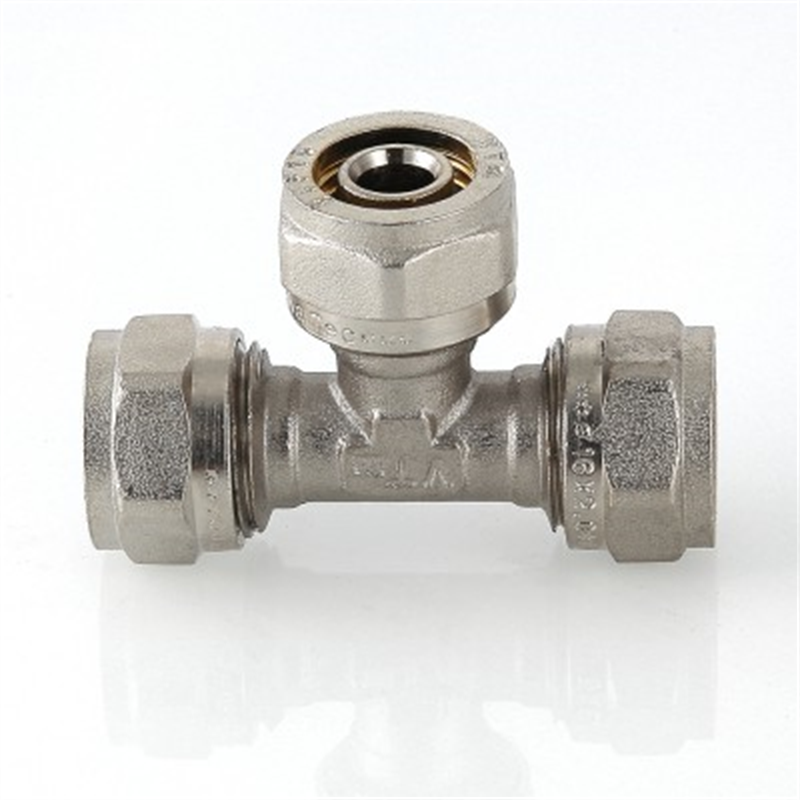

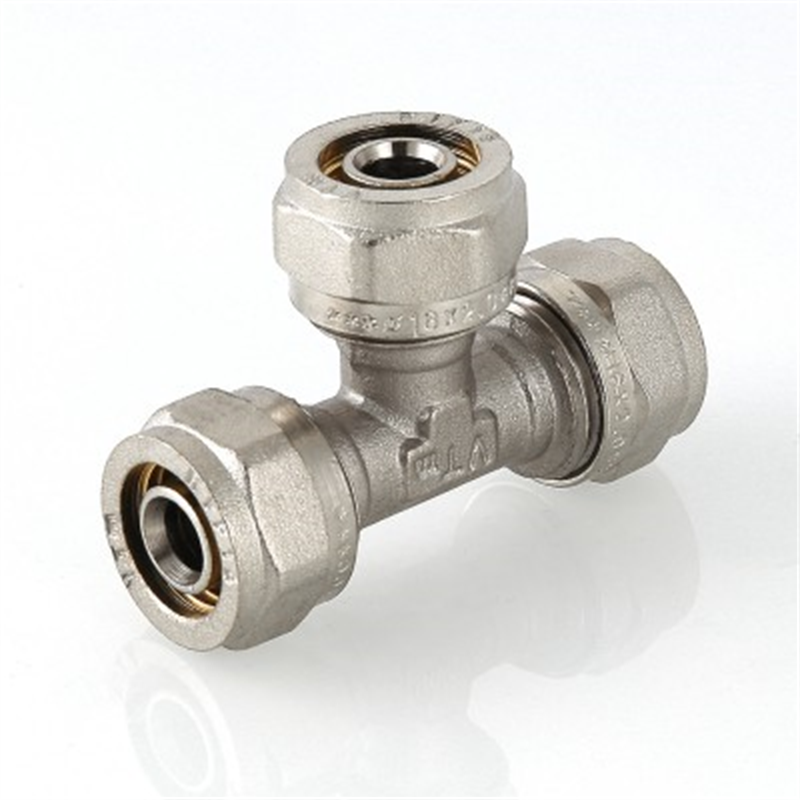

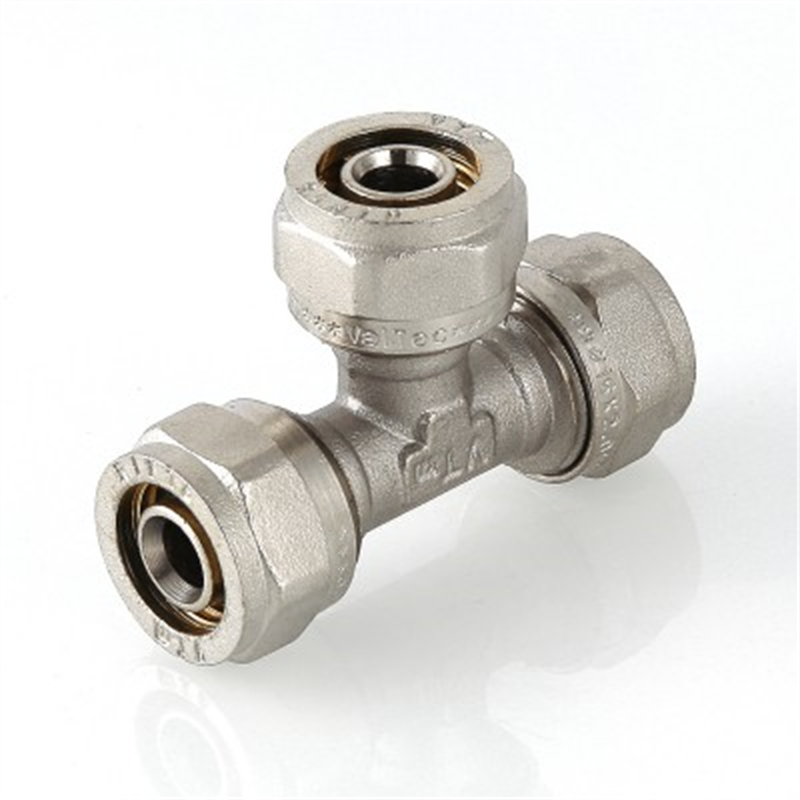

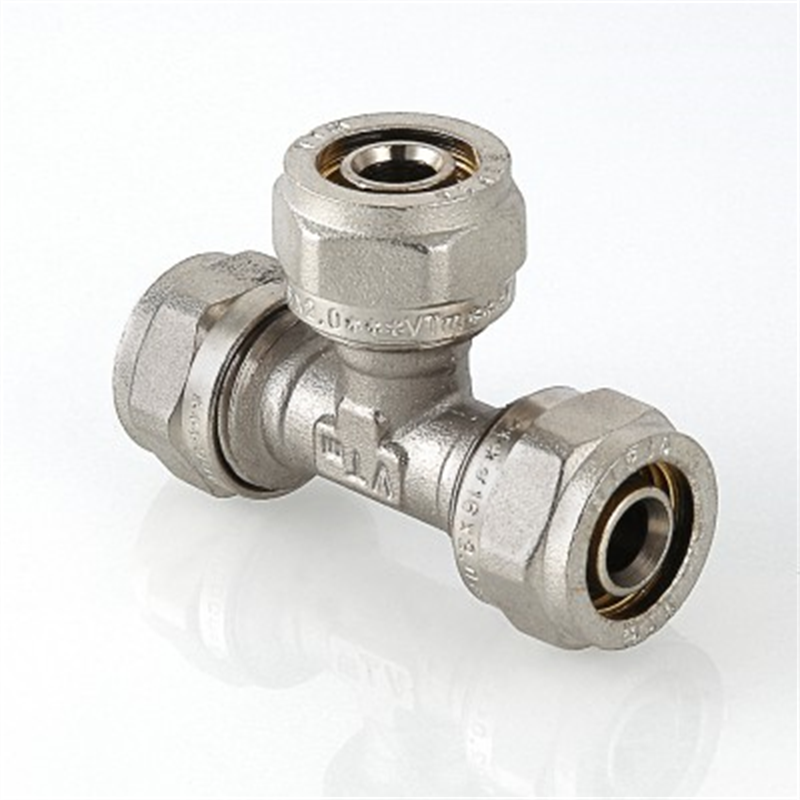

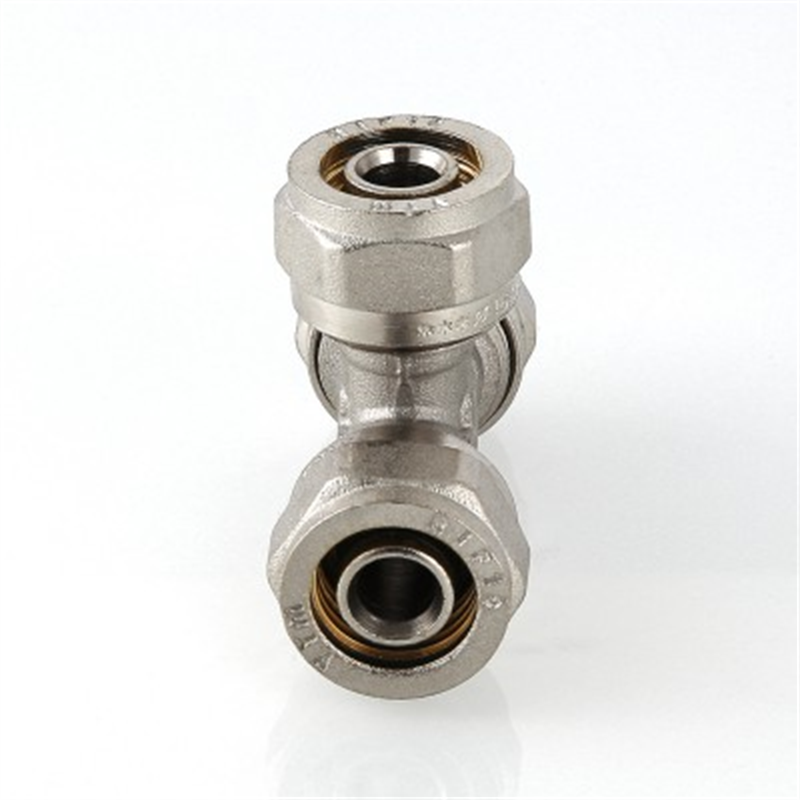

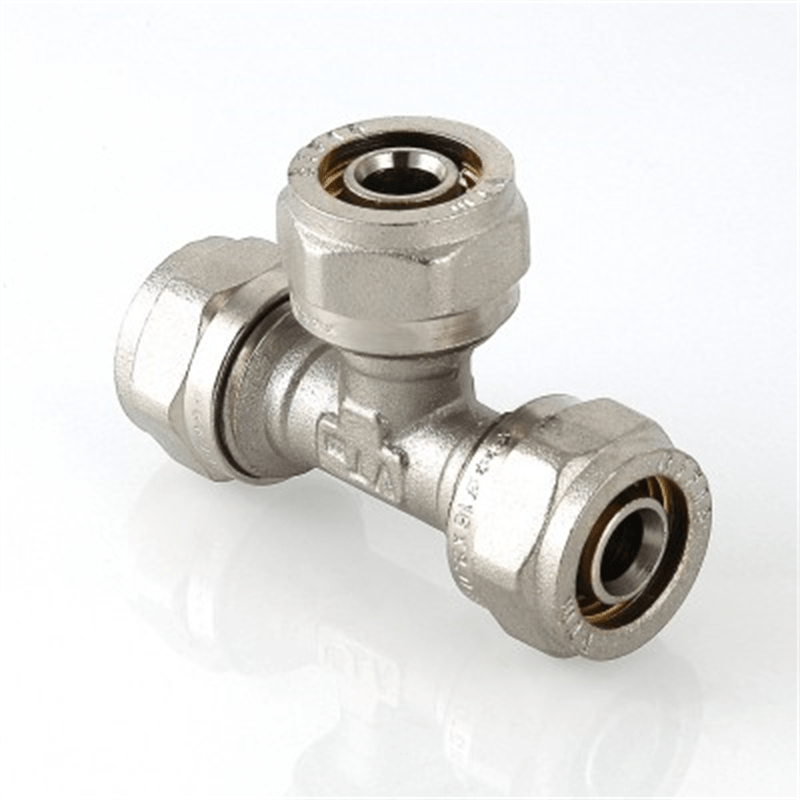

Фитинг обжимной – тройник VTm.331.N

Прибор для соединения металлопластиковых (металлополимерных) труб

Диаметр присоединяемой трубы: 16 мм, 20 мм, 26 мм, 32 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 448 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – тройник латунный никелированный для соединения металлопластиковых (металлополимерных) труб. Имеются равнопроходные и переходные модели.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Диаметр присоединяемой трубы	16 мм, 20 мм, 26 мм, 32 мм
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.331.N.161616	16 мм
VTm.331.N.162016	16×20×16 мм
VTm.331.N.201616	20×16×16 мм
VTm.331.N.202016	20×20×16 мм
VTm.331.N.201620	20×16×20 мм
VTm.331.N.202020	20 мм
VTm.331.N.202620	20×26×20 мм
VTm.331.N.262016	26×20×16 мм
VTm.331.N.261620	26×16×20 мм
VTm.331.N.262020	26×20×20 мм
VTm.331.N.261626	26×16×26 мм
VTm.331.N.262620	26×26×20 мм
VTm.331.N.262026	26×20×26 мм
VTm.331.N.262626	26 мм
VTm.331.N.263226	26×32×26 мм
VTm.331.N.321632	32×16×32 мм
VTm.331.N.322032	32×20×32 мм
VTm.331.N.322626	32×26×26 мм
VTm.331.N.322632	32×26×32 мм
VTm.331.N.323226	32×32×26 мм
VTm.331.N.323232	32 мм

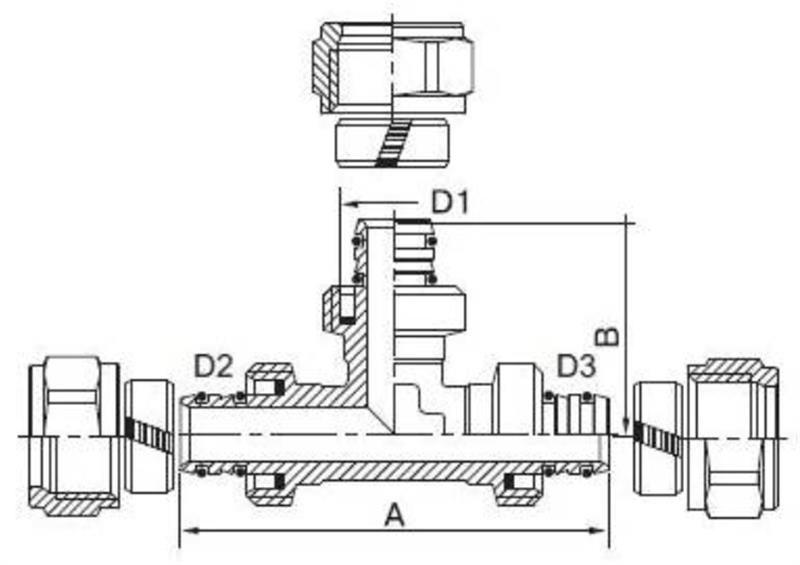

Габаритные размеры

Обозначение	Размеры, мм					Вес, г
Обозначение	A	B	D2	D1	D3	Вес, г
16	65	32	16	16	16	150
20	77	38,5	20	20	20	285
26	88	44	26	26	26	384
32	105	52,5	32	32	32	892
16x20x16	65	38,5	16	20	16	201
20х16х16	75	35,5	20	16	16	235
20х16х20	77	35,5	20	16	20	255
20х20х16	75	38,5	20	20	16	270
20х26х20	81	45	20	26	20	362
26х16х20	82,5	35,5	26	16	20	300
26х16х26	88	41	26	16	26	337
26х20х16	82,5	35,5	26	20	16	280
26х20х20	84,5	41,5	26	20	20	343
26х20х26	88,5	41,5	26	20	26	369
26х26х20	85	46	26	26	20	360
26x32x26	99	52,5	26	32	26	716
32х16х32	105	42	32	16	32	662
32х20х32	105	52,5	32	20	32	710
32х26х26	102	49,5	32	26	26	688
32х26х32	105	49,5	32	26	32	763
32х32х26	102	52,5	32	32	26	745

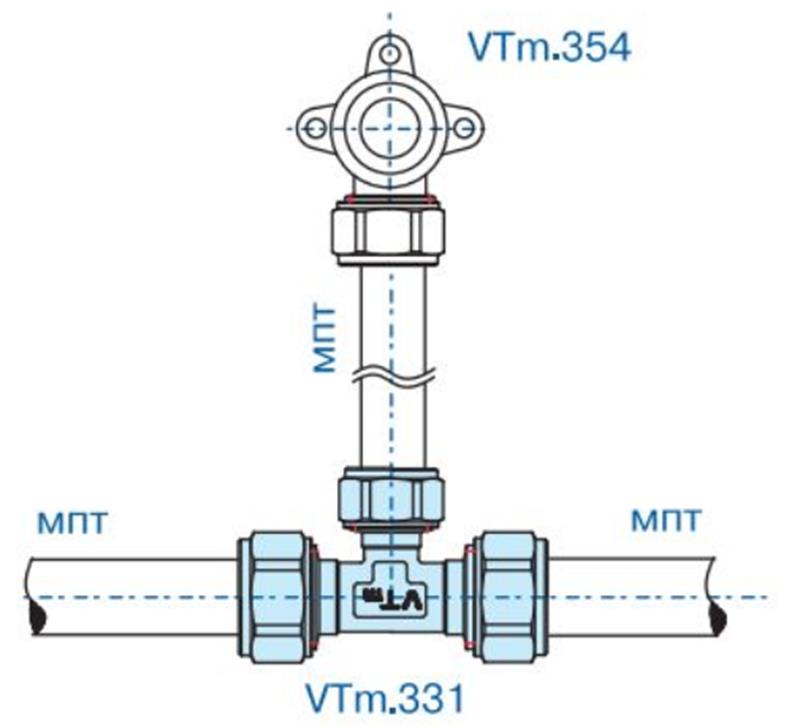

Пример применения

Версия: 2021-06-21-ШАР

Артикул	Модель	Срок поставки	Стоимость
VTm.331.N.161616 VTm.331.N.162016 VTm.331.N.201616 VTm.331.N.202016 VTm.331.N.201620 VTm.331.N.202020 VTm.331.N.202620 VTm.331.N.262016 VTm.331.N.261620 VTm.331.N.262020 VTm.331.N.261626 VTm.331.N.262620 VTm.331.N.262026 VTm.331.N.262626 VTm.331.N.263226 VTm.331.N.321632 VTm.331.N.322032 VTm.331.N.322626 VTm.331.N.322632 VTm.331.N.323226 VTm.331.N.323232

Артикул	Модель	Модель	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модель	Срок поставки	Стоимость
F88149	VTm.331.N.161616	VTm.331.N.161616	2...4 недели	448 руб. – +
F88150	VTm.331.N.162016	VTm.331.N.162016	2...4 недели	809 руб. – +
F88151	VTm.331.N.201616	VTm.331.N.201616	2...4 недели	829 руб. – +
F88152	VTm.331.N.202016	VTm.331.N.202016	2...4 недели	940 руб. – +
F88153	VTm.331.N.201620	VTm.331.N.201620	2...4 недели	883 руб. – +
F88154	VTm.331.N.202020	VTm.331.N.202020	2...4 недели	808 руб. – +
F88155	VTm.331.N.202620	VTm.331.N.202620	2...4 недели	1289 руб. – +
F88156	VTm.331.N.262016	VTm.331.N.262016	2...4 недели	972 руб. – +
F88157	VTm.331.N.261620	VTm.331.N.261620	2...4 недели	1068 руб. – +
F88158	VTm.331.N.262020	VTm.331.N.262020	2...4 недели	1187 руб. – +
F88159	VTm.331.N.261626	VTm.331.N.261626	2...4 недели	1044 руб. – +
F88160	VTm.331.N.262620	VTm.331.N.262620	2...4 недели	1242 руб. – +
F88161	VTm.331.N.262026	VTm.331.N.262026	2...4 недели	1137 руб. – +
F88162	VTm.331.N.262626	VTm.331.N.262626	2...4 недели	1176 руб. – +
F88163	VTm.331.N.263226	VTm.331.N.263226	2...4 недели	2142 руб. – +
F88164	VTm.331.N.321632	VTm.331.N.321632	2...4 недели	2317 руб. – +
F88165	VTm.331.N.322032	VTm.331.N.322032	2...4 недели	2530 руб. – +
F88166	VTm.331.N.322626	VTm.331.N.322626	2...4 недели	2281 руб. – +
F88167	VTm.331.N.322632	VTm.331.N.322632	2...4 недели	2601 руб. – +
F88168	VTm.331.N.323226	VTm.331.N.323226	2...4 недели	2504 руб. – +
F88169	VTm.331.N.323232	VTm.331.N.323232	2...4 недели	3124 руб. – +

Отзывы на этот товар пока отсутствуют.
