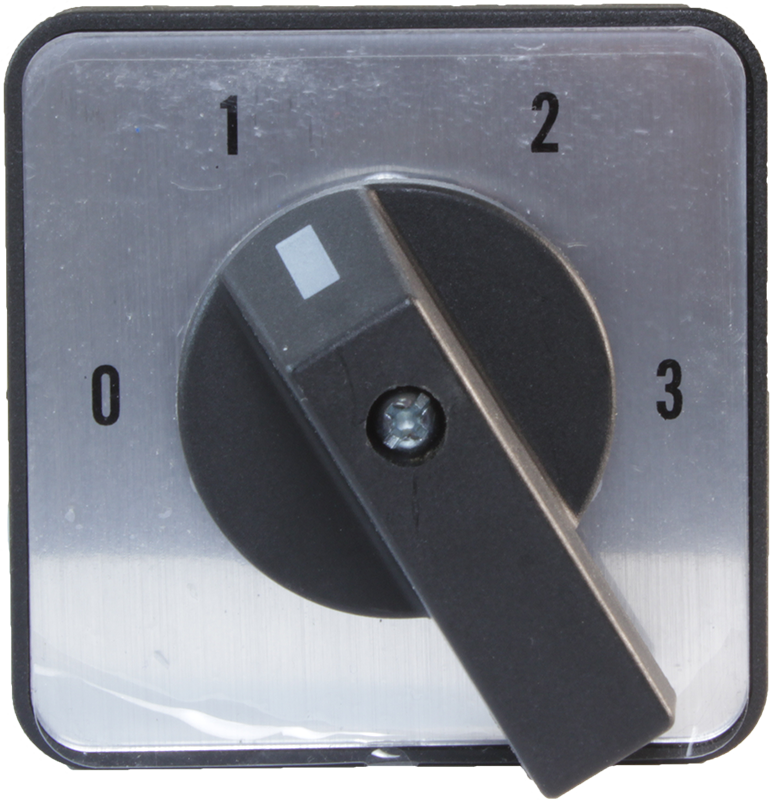

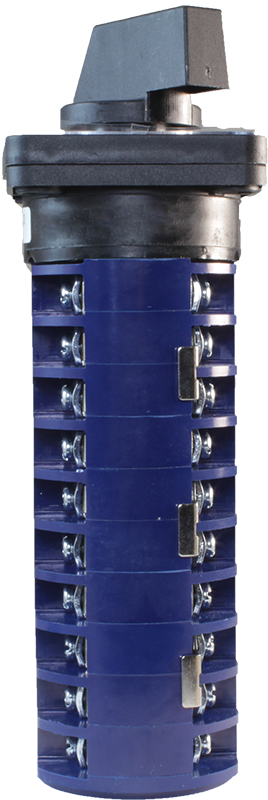

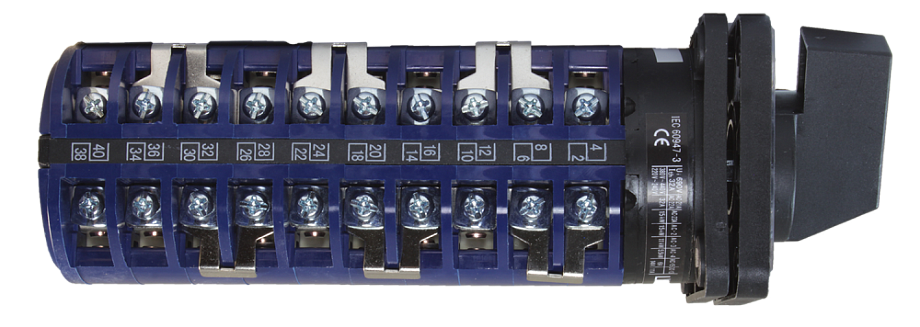

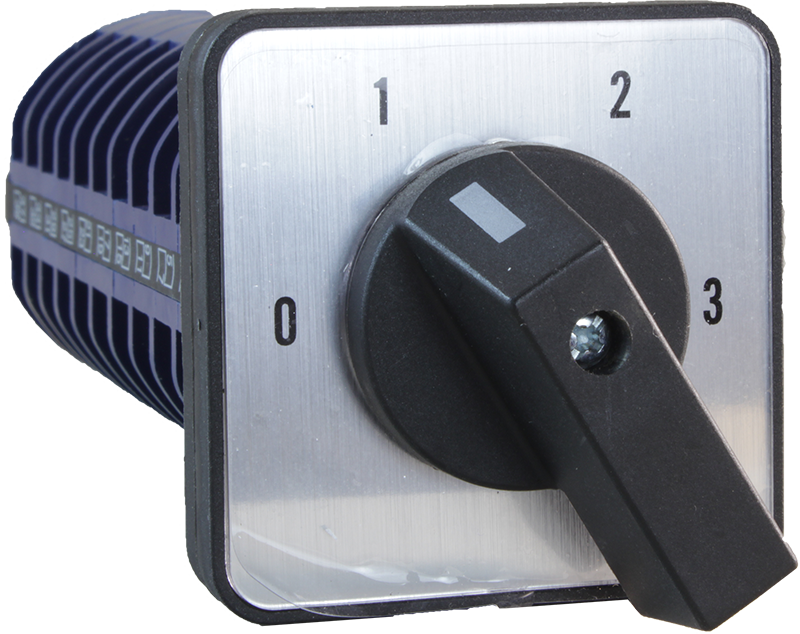

Кулачковый переключатель ПК-А26-4

Арт: R18438

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 32 А
Количество положений: 4 (0-1-2-3)
Количество полюсов: 6
Монтаж: на дверь или на боковую стенку щита

В закладки

6 240 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Кулачковый переключатель ПК-А26-4 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)

Многопозиционный переключатель для переключения нагрузки на разные режимы работы
Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж на переднюю или боковую панель щита
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.

Параметры для различных категорий применения электрооборудования (AC-21, AC-23, AC-2, AC-3, AC-4) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Номинальный ток	32 А
Номинальное напряжение	240/440 В
Количество полюсов	6
Номин. рабочий ток при АС-21 240 В/440 В	32 А
Номин. рабочий ток при АС-23, АС-2 240 В/440 В	30 А
Номин. мощность при AC-23, АС-2 240 В	7,5 кВт
Номин. мощность при AC-23, АС-2 440 В	15 кВт
Номин. рабочий ток при АС-3 240 В/440 В	22 А
Номин. мощность при AC-3 240 В	5,5 кВт
Номин. мощность при AC-3 440 В	11 кВт
Номин. рабочий ток при АС-4 240 В/440 В	11 А
Номин. мощность при AC-4 240 В	2,7 кВт
Номин. мощность при AC-4 440 В	5,5 кВт
Количество положений	4 (0-1-2-3)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Монтажное отверстие	∅ 10 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C
Габаритные размеры	65×65×192 мм

Схема коммутации

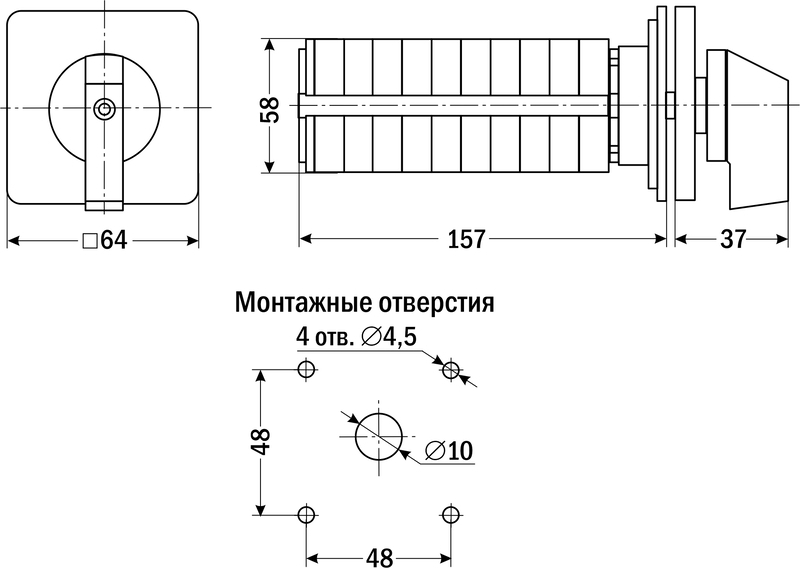

Габаритные размеры

Версия: 2024-02-16-ШАР
