Программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet ОВЕН ПР225
Прибор для построения простых автоматизированных систем управления системами вентиляции, отопления, кондиционирования и др.
- Количество входов: 4 аналоговых, 8 дискретных
- Количество выходов: 2 аналоговых, 4 или 8 дискретных
- Тип выхода: э/м реле и транзисторные ключи
- Интерфейс: Ethernet или 2 RS-485
- Степень пылевлагозащиты: IP54
- Монтаж: на DIN-рейку (стандарт 2S)
Программируемое реле ОВЕН ПР225 – новое программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.
Графический цветной экран 3,5" позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.
Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Графический цветной экран 3,5" позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.
Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Особенности:
- HMI: графический экран и кнопки

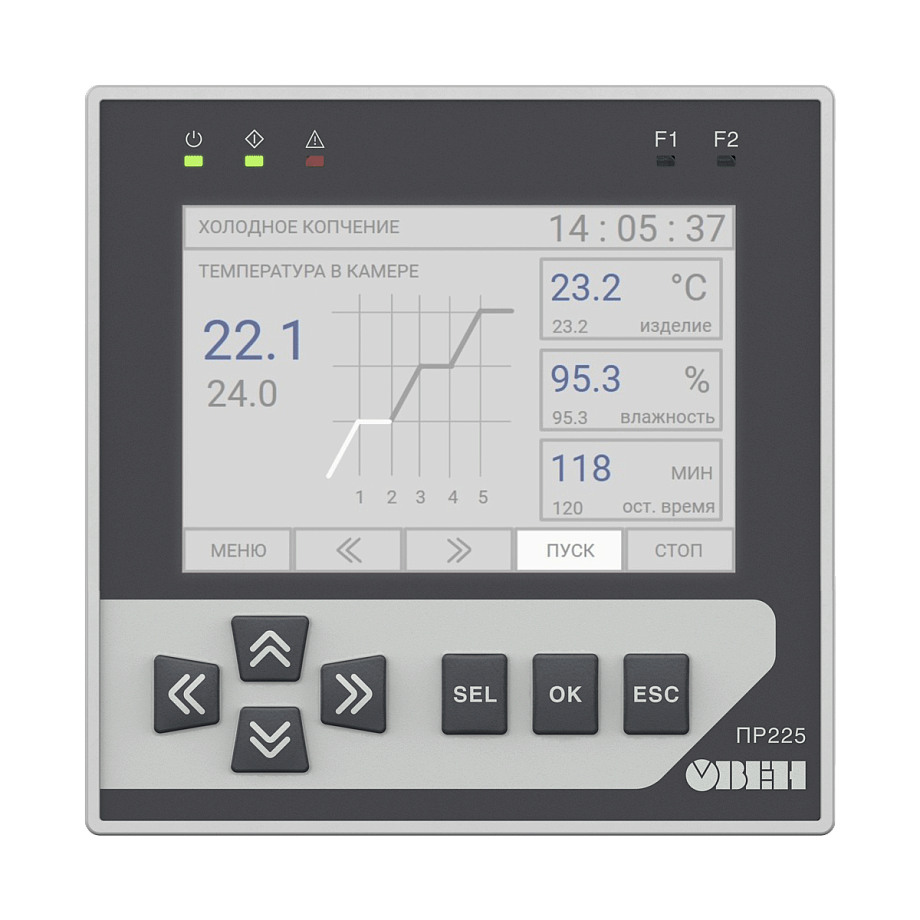

– Графический цветной экран с диагональю 3,5", 320×480
– 7 механических кнопок с возможностью пользовательской настройки
– 5 светодиодов: 3 сервисных, 2 пользовательских - Оптимальная комбинация входов/выходов
– 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
– 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
– 8 дискретных входов (питание =24 В/ ∼220 В)
– 8 дискретных выходов (Э/М реле и транзисторные ключи)
Коммуникационные возможности:
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
– Прямой доступ в облачный сервис OwenCloud
– Подключение к ПК для конфигурирования и записи программы
– Настройка в Owen Configurator
– Визуализация процессов с помощью панелей оператора и SCADA
– Увеличение входов/выходов с помощью модулей Мх210 - До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
– Интеграция в SCADA-системы
– Визуализация процессов с помощью панелей оператора
– Увеличение входов/выходов с помощью модулей Мх110
– Управление внешними устройствами: ПЧВ, датчики и др.
– Подключение к ПК для конфигурирования и записи программы

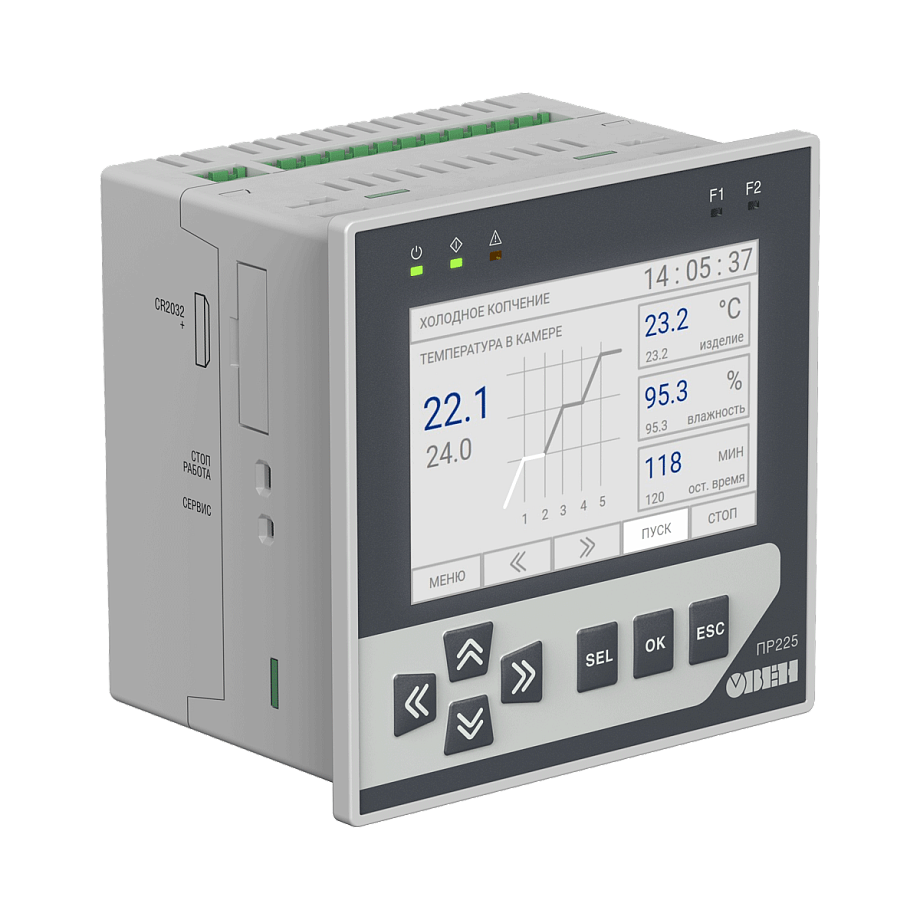

- Щитовое исполнение 100×100×72 мм
- Съемные клеммники – для удобства монтажа
- Быстрая замена батарейки
Эксплуатация:
- 2 модификации по питанию: =24 и ~230 В
- Работа в неотапливаемых помещениях: -20...+55 ºС
- Конфигурирование и запись программы через USB, Ethernet
Примеры применения:
Управление вентиляцией
ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.
Управление автоклавом
ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.
Управление инкубатором птицекомплекса
Программируемое реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5" позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.
ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.
Управление автоклавом
ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.
Управление инкубатором птицекомплекса
Программируемое реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5" позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.
Технические характеристики:
| Параметр | ПР225-230 | ПР225-24 |
| HMI
| ||
| Тип дисплея (тип матрицы)
| Графический (IPS LCD)
| |
| Количество отображаемых цветов | 65535 | |
| Диагональ | 3,5" | |
| Разрешение | 320 × 480 пикселей | |
| Поддерживаемые языки | Русский, английский | |
| Кнопки | 7 механических кнопок (с возможностью программной пользовательской настройки) | |
| Светодиоды | 3 сервисных, 2 пользовательских | |
| Программирование
| ||
| Среда программирования | Owen Logic | |
| Конфигурирование | Owen Configurator | |
| Объем Retain-памяти | 2040 байт | |
| Объем памяти сетевых переменных (режим slave) | 2040 байт | |
| Количество сетевых запросов в режиме Master | 192 | |
| Стек | Динамический | |
| Память ПЗУ | 64 кбайт | |
| Память ОЗУ | 320 кбайт | |
| Интерфейсы программирования и конфигурирования | USB Type-C, Ethernet | |
| Общие сведения
| ||
| Диапазон переменного напряжения питания | ~90...264 В (номинальное ~230 В, при 50 Гц) | − |
| Диапазон постоянного напряжения питания | =127...373 В (номинальное =230 В) | =20...36 В (номинальное =24) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | Есть | |
| Flash-память (архив)
| ||
| Количество циклов записи и стирания | 100 000 | |
| Максимальный размер файла архива | 2048 байт | |
| Максимальное количество файлов архива | 300 шт. | |
| Минимальный период записи архива | 30 c | |
| Дискретные входы
| ||
| Количество | 8 | |
| Тип | Дискретный (Д) | |
| Подключаемые датчики
| Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| Датчики с выходом push-pull
Датчики с выходом n-p-n Датчики с выходом p-n-p | ||
| Номинальное напряжение питания | ~230 В | =24 В |
| Гальваническая развязка | Групповая, по 4 входа | |
| Электрическая прочности изоляции | 510 В | |
| Аналоговые входы
| ||
| Количество | 4 | |
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. | |
| Период обновления значений всех каналов, не более | 1 мс | |
| Работа в дискретном режиме | Да, =24 В | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы
| ||
| Количество | 8 шт. | |
| Тип | Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более: | ||
| Релейные (Р) | 5 А при напряжении не более ~250 В, cos(φ) > 0,95
3 А при напряжении не более =30 В | |
| Транзисторные (КТ) | − | 0,5 А при напряжении не более 40 В постоянного тока |
| Гальваническая развязка: | ||
| Релейные (Р) | Индивидуальная | |
| Транзисторные (КТ) | Отсутствует | |
| Электрическая прочность изоляции: | ||
| Релейные (Р) | 2300 В | |
| Транзисторные (КТ) | − | |
| Аналоговые выходы
| ||
| Количество | 2 | |
| Тип аналогового выхода | Универсальный: 4...20 мА / 0...10 В | |
| Разрядность ЦАП | 12 бит | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции | 510 В | |
| Коммуникационные возможности
| ||
| Интерфейс Ethernet
| ||
| Количество | 1 шт. | |
| Протокол связи | Modbus TCP | |
| Режим работы | Master/Slave | |
| Интерфейс RS-485
| ||
| Количество | 1 или 2 шт. (выбирается при заказе) | |
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
| Конструкция
| ||
| Монтаж | Щитовое исполнение, крепление на дверцу шкафа | |
| Габаритные размеры | 100×100×72 мм | |
| Диапазон рабочих температур | -20...+55 ºС | |

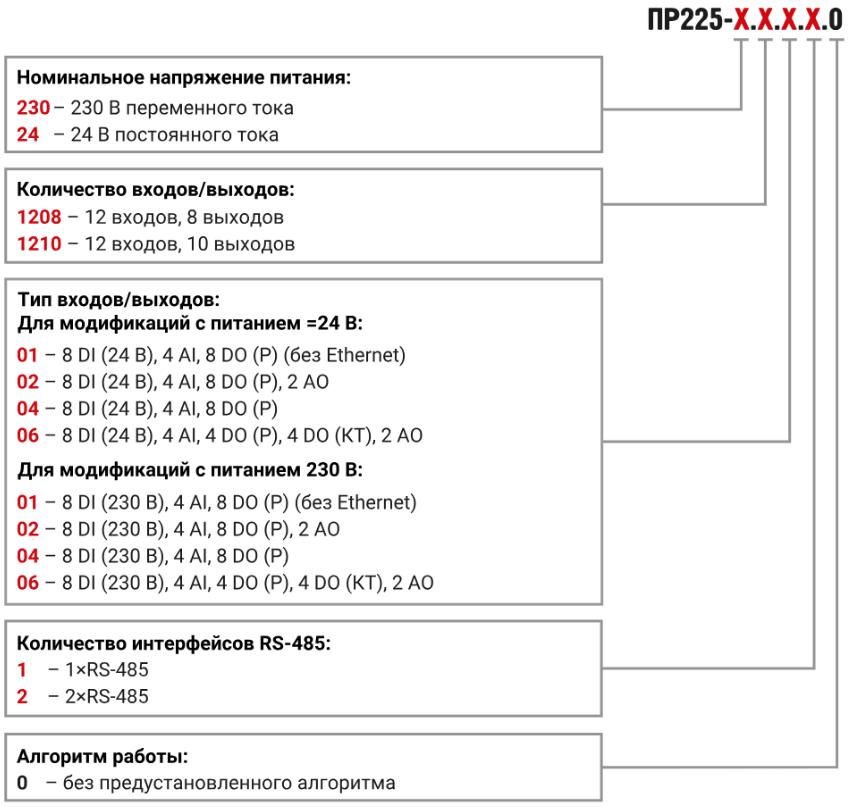

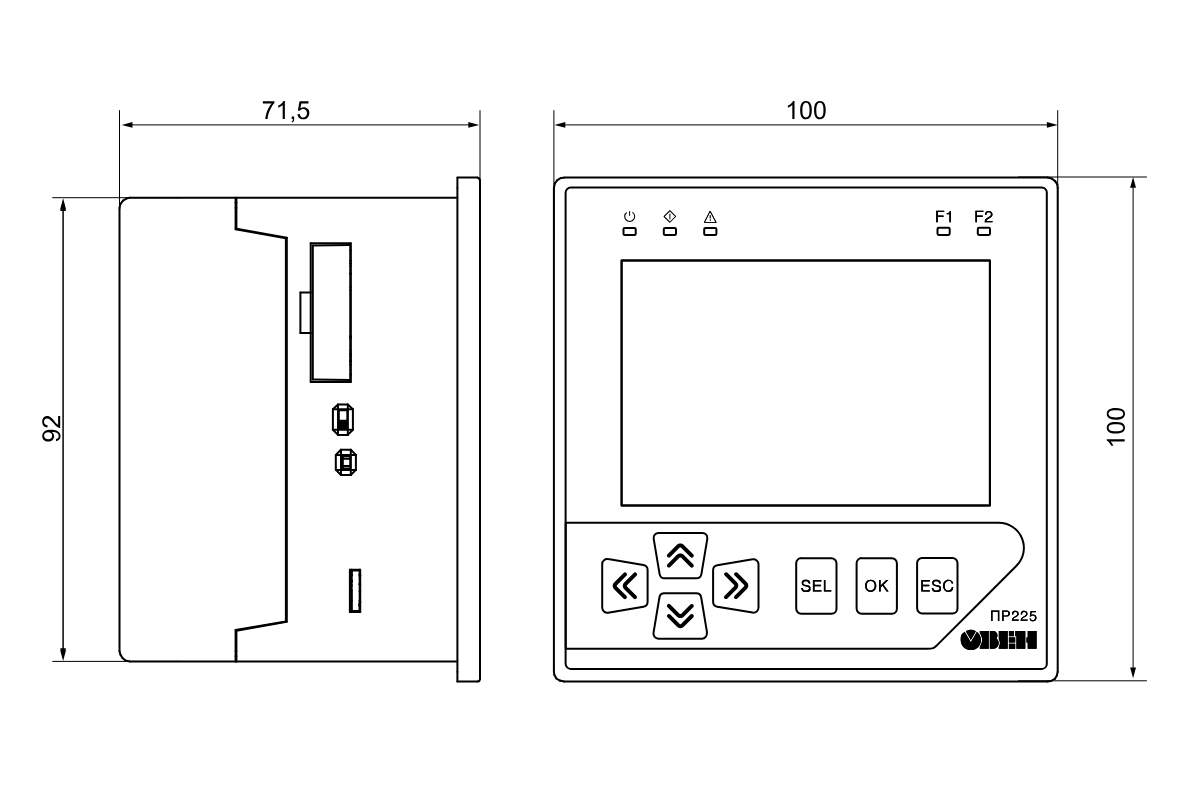

| Габаритные размеры |
 |
