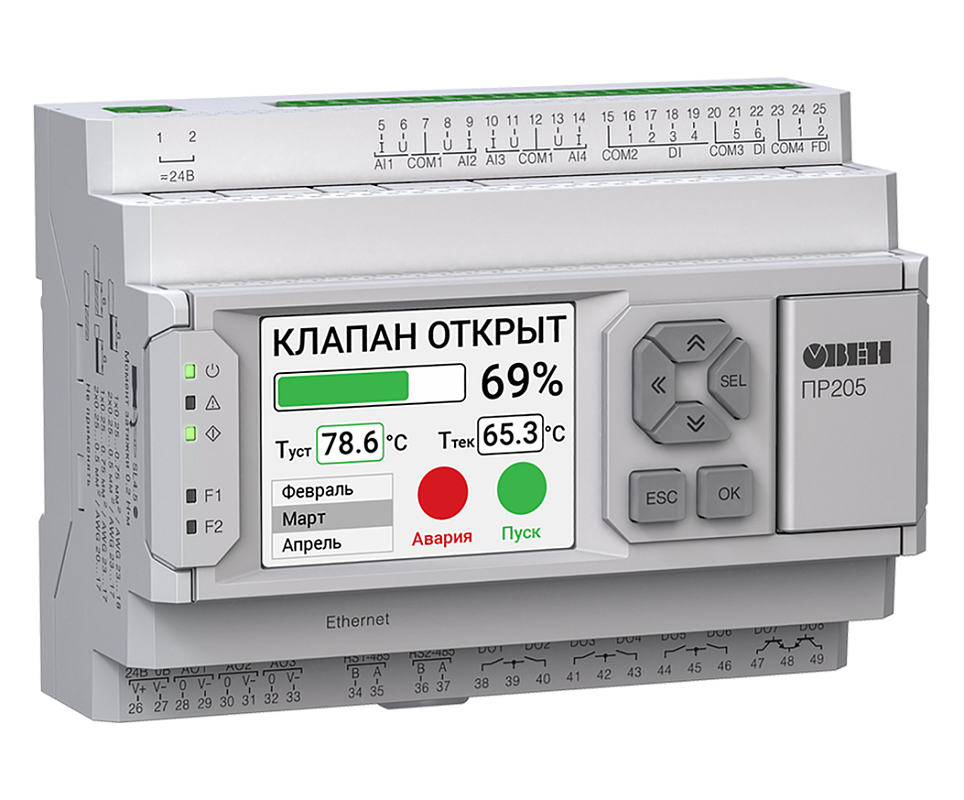

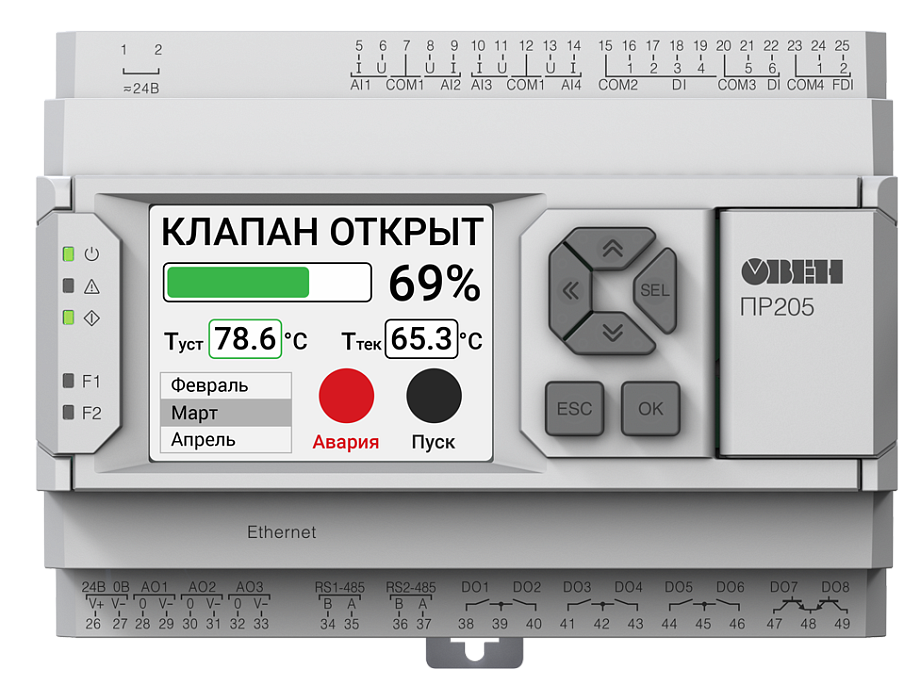

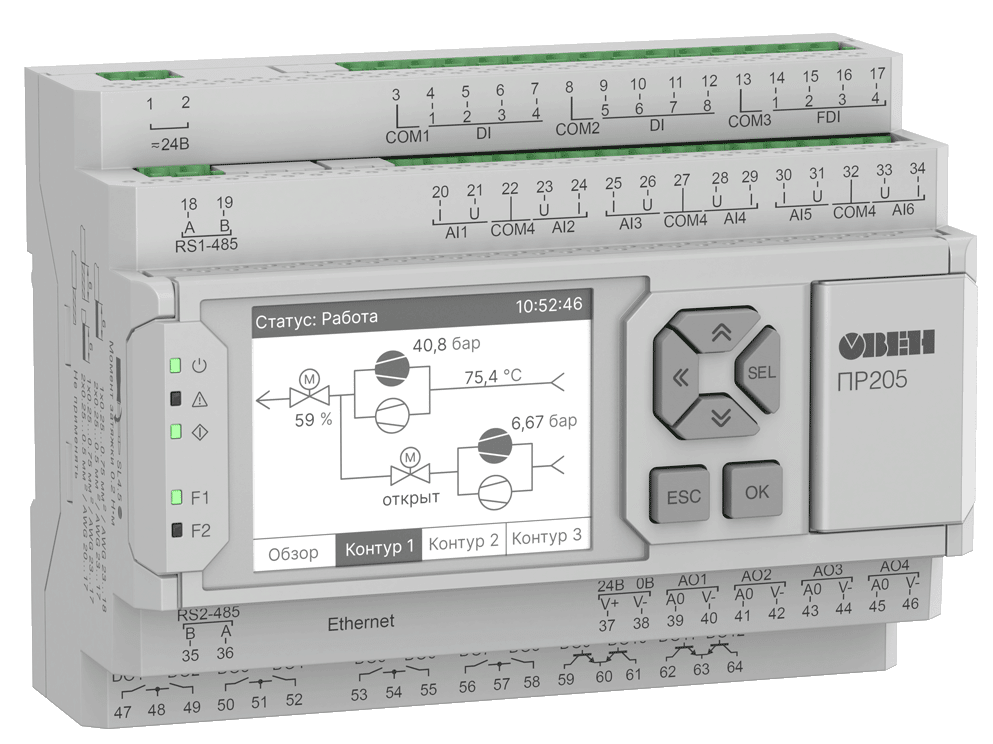

Программируемое реле ОВЕН ПР205

Прибор для построения простых автоматизированных систем управления системами вентиляции, отопления, кондиционирования и др.

Количество входов: 4 аналоговых, 3 универсальных аналоговых, 6 дискретных, 2 быстрых дискретных
Количество выходов: 8 дискретных выходов
Тип выхода: э/м реле
Интерфейс: Ethernet или 2 RS-485
Степень пылевлагозащиты: IP54
Монтаж: на DIN-рейку (стандарт 2S)

В закладки

от 23 229 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Программируемое реле ОВЕН ПР205 предназначено для построения простых автоматизированных систем управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ОВЕН ПРМ.

Особенности:

HMI: графический экран и кнопки
– Графический цветной экран диагональную 2,4“, 320×240
– 6 механических кнопок с возможностью пользовательской настройки
– 5 светодиодов: 3 сервисных, 2 пользовательских
Оптимальная комбинация входов/выходов

– До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
– До 4 универсальных аналоговых выходов: 4…20 мА/0…10 В
– До 12 дискретных входов
– До 4 быстрых дискретных входов до 100 кГц
– До 12 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности:

Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
– Прямой доступ в облачный сервис OwenCloud
– Подключение к ПК для конфигурирования и записи программы
– Настройка в OWEN Configurator
– Визуализация процессов с помощью панелей оператора и SCADA
– Увеличение входов/выходов с помощью модулей Мх210

До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII: – Интеграция в SCADA-системы
– Визуализация процессов с помощью панелей оператора
– Увеличение входов/выходов с помощью модулей Мх110
– Управление внешними устройствами: ПЧВ, датчики и др.
– Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности:

Компактный модульный корпус шириной 7 модулей
Съемные клеммники – для удобства монтажа
Быстрая замена батарейки

Эксплуатация:

2 модификации по питанию: ~/=24 и ~230 В.
Увеличение каналов ввода/вывода с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -20...+55 ºС.
Конфигурирование и запись программы через USB, Ethernet.

Технические характеристики:

Параметр	ПР205-230		ПР205-24
HMI
Тип дисплея (тип матрицы)	Графический (IPS LCD)
Количество отображаемых цветов	65535
Диагональ	2,4“
Разрешение	320 × 240 пикселей
Поддерживаемые языки	Русский, английский
Кнопки	6 механических кнопок (с возможностью программной пользовательской настройки)
Светодиоды	3 сервисных, 2 пользовательских
Программирование
Среда программирования	Owen Logic
Конфигурирование	OwenConfigurator
Объем Retain-памяти	2040 байт
Объем памяти сетевых переменных (режим slave)	2040 байт
Количество сетевых запросов в режиме Master	ПР205: 192 ПР205 [М02]: 512
Стек	Динамический
Память ПЗУ	64 кбайт
Память ОЗУ	320 кбайт
Интерфейсы программирования и конфигурирования	ПР205: microUSB, Ethernet ПР205 [М02]: USB Type-C, Ethernet
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)		~20...27 В (номинальное ~24 В, при 50 Гц)
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)		=20...36 В (номинальное =24)
Встроенный источник питания	=21,6...26,4 В (=24 В), 100 мА		-
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	Да, до 2 шт.
Flash-память (архив)
Количество циклов записи и стирания	100 000
Максимальный размер файла архива	2048 байт
Максимальное количество файлов архива	50 шт.
Минимальный период записи архива	30 c
Дискретные входы
Количество	До 16 (12DI, 4 DIF)
Тип	Дискретный (ДФ)	Дискретный (Д)	Дискретный скоростной (ДС)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	Датчики с выходом: push-pull; n-p-n; p-n-p	Высокоскоростные счетчики Энкодер
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа
Электрическая прочности изоляции	2300 В	510 В
Аналоговые входы
Количество	до 6 шт.
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более	1 мс
Работа в дискретном режиме	Да, = 24 В
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество	8 шт.
Тип	Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)	-	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-
Аналоговые выходы
Количество	до 4 шт.
Тип аналогового выхода	Универсальный: 4...20 А/0...10 В
Разрядность ЦАП	12 бит
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

Модификации:

Модификация	Питание	Входы			Выходы		RS-485	Ethernet
Модификация	Питание	"Быстрые" дискретные входы	Дискретные входы	Аналоговые входы	Дискретные выходы	Аналоговые выходы	RS-485	Ethernet
ПР205-24.1211.02.0.0	~/=24	2	6 (24 В)	4	8 Р	3АУ	0	1
ПР205-24.1211.02.2.0	~/=24	2	6 (24 В)	4	8 Р	3АУ	2	1
ПР205-24.1211.06.0.0	~/=24	2	6 (24 В)	4	6 Р 2 К	3АУ	0	1
ПР205-24.1211.06.2.0	~/=24	2	6 (24 В)	4	6 Р 2 К	3АУ	2	1
ПР205-24.1816.02.0.0	~/=24	4	8 (24 В)	6	12 Р	4АУ	0	1
ПР205-24.1816.02.2.0	~/=24	4	8 (24 В)	6	12 Р	4АУ	2	1
ПР205-24.1816.06.0.0	~/=24	4	8 (24 В)	6	8 Р 4 К	4АУ	0	1
ПР205-24.1816.06.2.0	~/=24	4	8 (24 В)	6	8 Р 4 К	4АУ	2	1
ПР205-230.1211.22.0.0	~230	2	6 (24 В)	4	8 Р	3АУ	0	1
ПР205-230.1211.22.2.0	~230	2	6 (24 В)	4	8 Р	3АУ	2	1
ПР205-230.1211.26.0.0	~230	2	6 (24 В)	4	6 Р 2 К	3АУ	0	1
ПР205-230.1211.26.2.0	~230	2	6 (24 В)	4	6 Р 2 К	3АУ	2	1
ПР205-230.1211.02.0.0	~230	0	8 (220 В)	4	8Р	3АУ	0	1
ПР205-230.1211.02.2.0	~230	0	8 (220 В)	4	8Р	3АУ	2	1
ПР205-230.1211.06.0.0	~230	0	8 (220 В)	4	6 Р 2 К	3АУ	0	1
ПР205-230.1211.06.2.0	~230	0	8 (220 В)	4	6 Р 2 К	3АУ	2	1
ПР205-230.1816.02.0.0	~230	0	12 (220 В)	6	12Р	4АУ	0	1
ПР205-230.1816.02.2.0	~230	0	12 (220 В)	6	12Р	4АУ	2	1
ПР205-230.1816.06.0.0	~230	0	12 (220 В)	6	8 Р 4 К	4АУ	0	1
ПР205-230.1816.06.2.0	~230	0	12 (220 В)	6	8 Р 4 К	4АУ	2	1

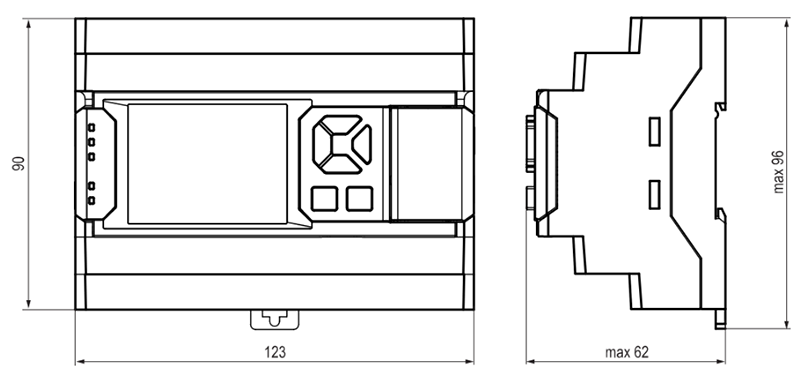

Габаритные размеры

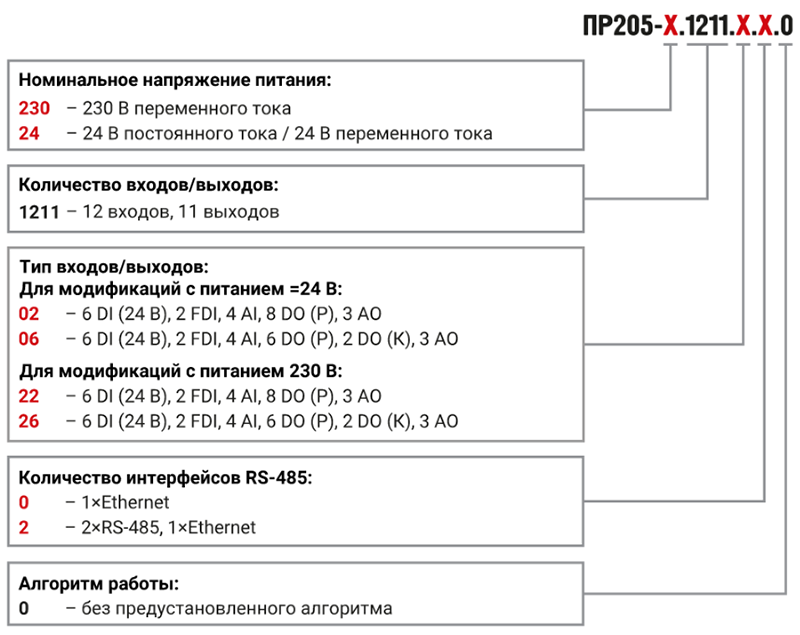

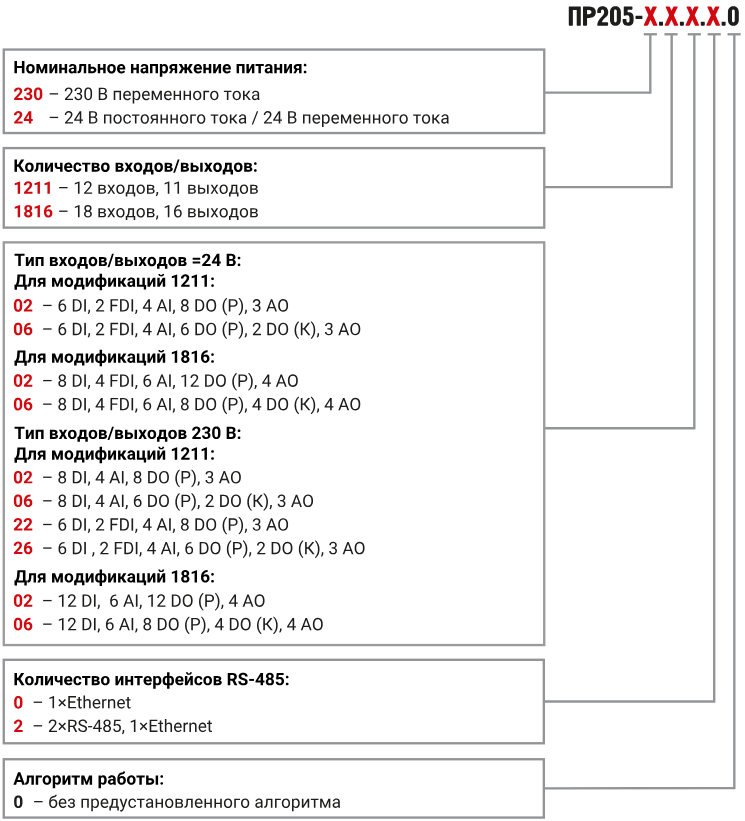

Обозначение при заказе

Версия: 2026-08-01-СДГ

Артикул	Напряжение, В	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
~230 ~/=24	02 06 22 26	1хEthernet 2хRS-485,1хEthernet

Артикул	Напряжение, В	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Напряжение, В	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
N20867	~/=24	02	2хRS-485,1хEthernet	Со склада	26645 руб. – +

Артикул	Напряжение, В	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
N20865	~230	22	1хEthernet	1...2 недели	23229 руб. – +
N20869	~230	22	2хRS-485,1хEthernet	1...2 недели	26645 руб. – +
N20866	~230	26	1хEthernet	1...2 недели	23229 руб. – +
N20870	~230	26	2хRS-485,1хEthernet	1...2 недели	26645 руб. – +
N20863	~/=24	02	1хEthernet	1...2 недели	23229 руб. – +
N20867	~/=24	02	2хRS-485,1хEthernet	Со склада	26645 руб. – +
N20864	~/=24	06	1хEthernet	1...2 недели	23229 руб. – +
N20868	~/=24	06	2хRS-485,1хEthernet	1...2 недели	26645 руб. – +
