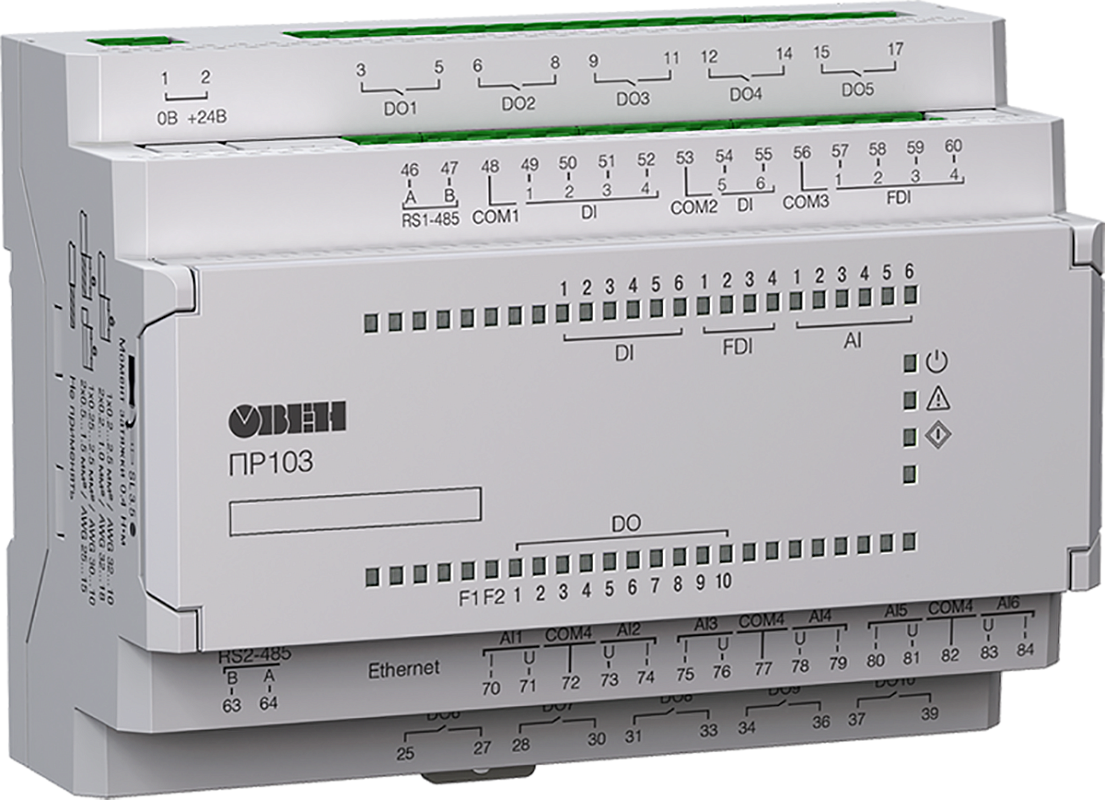

Программируемое реле с Ethernet ОВЕН ПР103

ПР103 - это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием.

До 16 дискретных входов
До 18 дискретных выходов
Прямой доступ в облачный сервис OwenCloud
Интеграция в SCADA-СИСТЕМЫ
Визуализация процессов с помощью панелей оператора

В закладки

от 16 330 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

ПР103 – это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет осуществить прямой доступ к сервису OwenCloud и реализовать управление оборудованием из любой точки мира. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень. В корпусе 7DIN располагается до 34 аналоговых и дискретных входов/выходов.

Наличие быстрых дискретных входов позволяет обрабатывать сигналы с частотой до 100 кГц.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic.

Для конфигурирования прибора можно использовать OWEN Configurator.

Загрузка алгоритма и конфигурирование производится с помощью кабеля microUSB, а также по интерфейсам Ethernet и RS-485.

Отличительные особенности ПР103:

До 16 дискретных входов.
До 4 быстрых дискретных входов, частота до 100 кГц.
До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
До 18 дискретных выходов (э/м реле или транзиторные ключи).
Прямой доступ в облачный сервис OwenCloud.
Подключение к ПК для конфигурирования и записи программы.
Визуализация процессов с помощью панелей оператора и SCADA.
Интеграция в SCADA-системы.
Подключение к ПК для конфигурирования и записи программы
Визуализация процессов с помощью панелей оператора.
Компактный модульный корпус шириной 7 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.
2 модификации по питанию: =24 и ~230 В
Возможность питаний от бортовой сети =12В
Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -40...+55 ºС.
Конфигурирование и запись программы через USB, Ethernet, RS-485

Технические характеристики:

Наименование	Значение
Наименование	ПР103-230	ПР103-24
Программирование
Среда программирования	OwenLogic
Объем Retain-памяти	2040 байт
Объем памяти сетевых переменных (режим Slave)	1024 байт
Стек	Динамический
Память ПЗУ	224 кбайт
Память ОЗУ	60 кбайт
Интерфейсы программирования и конфигурирования	miniUSB, Ethernet, RS-485
Общие сведения
Диапазон переменного напряжения питания	90...264 В (номинальное 230 В при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное =24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	Есть
Модули расширения ПРМ	До 2 шт.
Дискретные входы
Количество	16 шт.	6 шт.
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» Датчики с выходом push-pull, n-p-n, p-n-p
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа	Групповая, 4 и 2 входа
Электрическая прочность изоляции	2300 В, групповая 2300 В	510 В, групповая 510 В
Быстрые дискретные входы
Количество	-	4 шт.
Тип	-	Дискретный скоростной (ДС)
Подключаемые датчики	-	Датчики с выходом push-pull, n-p-n, p-n-p
Минимальная длительность импульса	-	5 мкс
Максимальная частота импульсов	-	100 кГц
Номинальное напряжение питания	-	24В
Гальваническая развякза	-	Групповая, по 4 входа
Электрическая прочность изоляции	-	510В, групповая 510В
Аналоговые входы
Количество	-	6 шт.
Тип измеряемых сигналова	-	4...20мА, 0...10В, Pt1000, NTC, PTC, 0...300кОм и др.
Период обновления значений всех каналов	-	не более 1 мс
Работа в дискретном режиме	-	Да
Гальваническая развякза	-	Отсутствует
Дискретные выходы
Количество	10 шт.	До 18 шт.
Тип	Релейные (нормально-разомкнутые)	Релейные (нормально-разомкнутые) или транзисторные ключи n-p-n типа
Допустимый ток нагрузки, не более
Релейные	5 А при напряжении не более 205 В перем.тока 3 А при напряжении не более 30 В пост.тока	5 А при напряжении не более 205 В перем.тока 3 А при напряжении не более 30 В пост.тока
Транзисторные	-	1 А при напряжении не более 40 В пост.тока
Гальваническая развязка
Релейные	Индивидуальная	Индивидуальная
Транзисторные	-	Отсутствует
Электрическая прочность изоляции
Релейные	2300 В	2300 В
Транзисторные	-	-
Аналоговые выходы
Количество	-	2
Тип	-	Универсальный: 4...20 мА/0...10 В
Разрящность ЦАП	-	12 бит
Гальваническая развязка	-	Индивидуальная
Электрическая прочность изоляции	-	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)	Протокол связи Modbus TCP Рекжим работы Slave (поддержка Master будет добавлена в начале 2022 года)
Интерфейс RS-485 (до 2 шт. - выбирается при заказе)	Протокол связи Modbus RTU/ASCII Режим работы Slave (поддержка Master будет добавлена в начале 2022 года)

Габаритные размеры

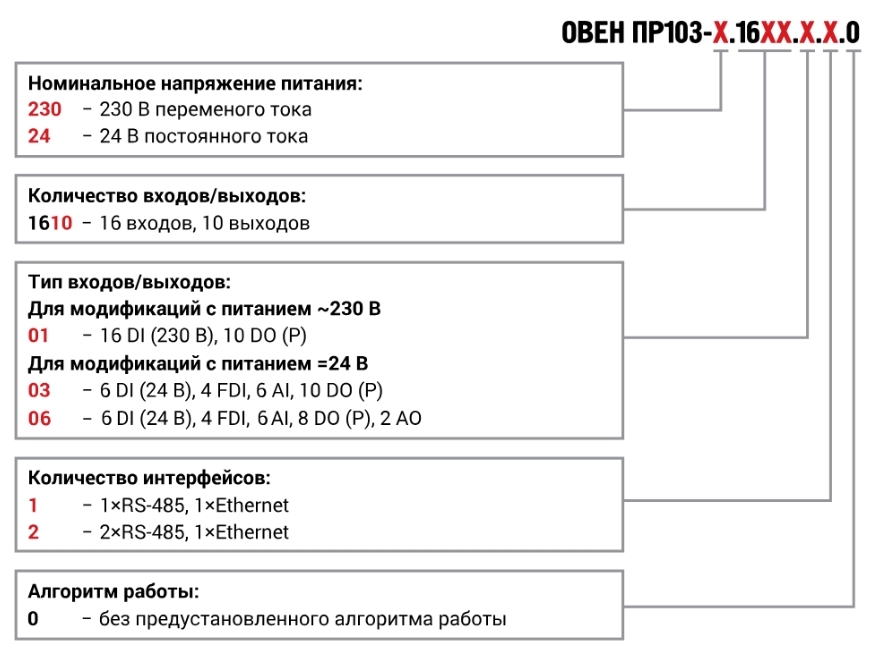

Модификация	Питание, В	Входы			Выходы		RS-485	Ethernet
Модификация	Питание, В	FDI	DI	AI	DO	AO	RS-485	Ethernet
ПР103-230.1610.01.1.0	~230	-	16 (230 В)	-	10 Р	-	1	1
ПР103-230.1610.01.2.0	~230	-	16 (230 В)	-	10 Р	-	2	1
ПР103-24.1610.03.1.0	=24	4	6 (24 В)	6	10 Р	-	1	1
ПР103-24.1610.03.2.0	=24	4	6 (24 В)	6	10 Р	-	2	1
ПР103-24.1610.06.1.0	=24	4	6 (24 В)	6	8Р	2АУ	1	1
ПР103-24.1610.06.2.0	=24	4	6 (24 В)	6	8Р	2АУ	2	1

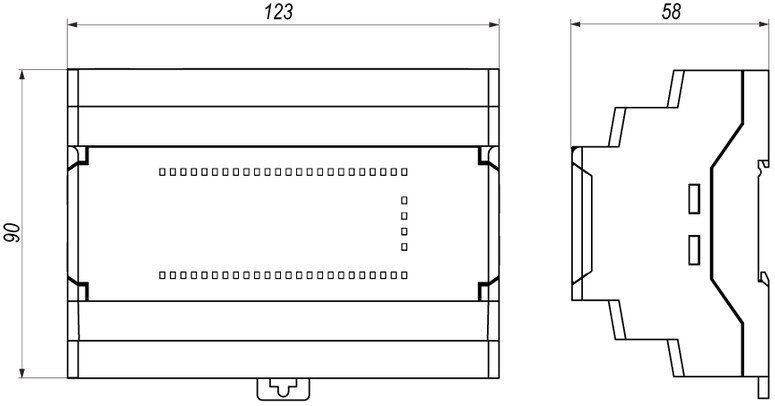

Габаритные размеры

Версия: 2022-06-03-ХДЮ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации краткое	21.09.2022	1.54 Мб
Руководство по эксплуатации	21.09.2022	14.77 Мб
Сертификат соответствия	21.09.2022	0.52 Мб

Артикул	Номинальное напряжение питания	Кол-во входов/выходдов	Типы входов/выходов	Кол-во интерфейсов	Срок поставки	Стоимость
~230В =24	16 входов/10 выходов 16 входов/12 выходов 16 входов/18 выходов	01 - 16 DI (230В) / 10 DO (Р) 06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO 03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р) 05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ) 16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ) 17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	1хRS-485, 1xEthernet 2хRS-485, 1xEthernet

Артикул	Номинальное напряжение питания	Кол-во входов/выходдов	Типы входов/выходов	Кол-во интерфейсов	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Номинальное напряжение питания	Кол-во входов/выходдов	Типы входов/выходов	Кол-во интерфейсов	Срок поставки	Стоимость
W14488	=24	16 входов/10 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	1хRS-485, 1xEthernet	Со склада	19813 руб. – +
W14506	=24	16 входов/10 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	2хRS-485, 1xEthernet	Со склада	21594 руб. – +

Артикул	Номинальное напряжение питания	Кол-во входов/выходдов	Типы входов/выходов	Кол-во интерфейсов	Срок поставки	Стоимость
W14482	~230В	16 входов/10 выходов	01 - 16 DI (230В) / 10 DO (Р)	1хRS-485, 1xEthernet	2...4 недели	16330 руб. – +
W14500	~230В	16 входов/10 выходов	01 - 16 DI (230В) / 10 DO (Р)	2хRS-485, 1xEthernet	2...4 недели	18038 руб. – +
W14483	~230В	16 входов/12 выходов	01 - 16 DI (230В) / 10 DO (Р)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14501	~230В	16 входов/12 выходов	01 - 16 DI (230В) / 10 DO (Р)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14484	~230В	16 входов/18 выходов	01 - 16 DI (230В) / 10 DO (Р)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14502	~230В	16 входов/18 выходов	01 - 16 DI (230В) / 10 DO (Р)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14485	=24	16 входов/10 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	1хRS-485, 1xEthernet	2...4 недели	21594 руб. – +
W14503	=24	16 входов/10 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	2хRS-485, 1xEthernet	2...4 недели	23229 руб. – +
W14488	=24	16 входов/10 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	1хRS-485, 1xEthernet	Со склада	19813 руб. – +
W14506	=24	16 входов/10 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	2хRS-485, 1xEthernet	Со склада	21594 руб. – +
W14491	=24	16 входов/10 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14509	=24	16 входов/10 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14494	=24	16 входов/10 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14512	=24	16 входов/10 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14497	=24	16 входов/10 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14515	=24	16 входов/10 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14486	=24	16 входов/12 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14504	=24	16 входов/12 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14489	=24	16 входов/12 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14507	=24	16 входов/12 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14492	=24	16 входов/12 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	26657 руб. – +
W14510	=24	16 входов/12 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	28731 руб. – +
W14495	=24	16 входов/12 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14513	=24	16 входов/12 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14498	=24	16 входов/12 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14516	=24	16 входов/12 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14487	=24	16 входов/18 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14505	=24	16 входов/18 выходов	06 - 6 DI (24 В), 4FDI, 6AI, 8DO(P), 2AO	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14490	=24	16 входов/18 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14508	=24	16 входов/18 выходов	03 - 6 DI (24 В), 4FDI, 6AI, 10DO(Р)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14493	=24	16 входов/18 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14511	=24	16 входов/18 выходов	05 - 6 DI (24 В), 4FDI, 6AI, 8DO (P), 4DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	По запросу ₽
W14496	=24	16 входов/18 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	1хRS-485, 1xEthernet	2...4 недели	28792 руб. – +
W14514	=24	16 входов/18 выходов	16 - 6 DI (24 В), 4FDI, 6AI, 16DO (КТ), 2АO(АУ)	2хRS-485, 1xEthernet	2...4 недели	30866 руб. – +
W14499	=24	16 входов/18 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	1хRS-485, 1xEthernet	2...4 недели	26718 руб. – +
W14517	=24	16 входов/18 выходов	17 - 6 DI (24 В), 4FDI, 6AI, 2DO (Р), 16DO(КТ)	2хRS-485, 1xEthernet	2...4 недели	28792 руб. – +
