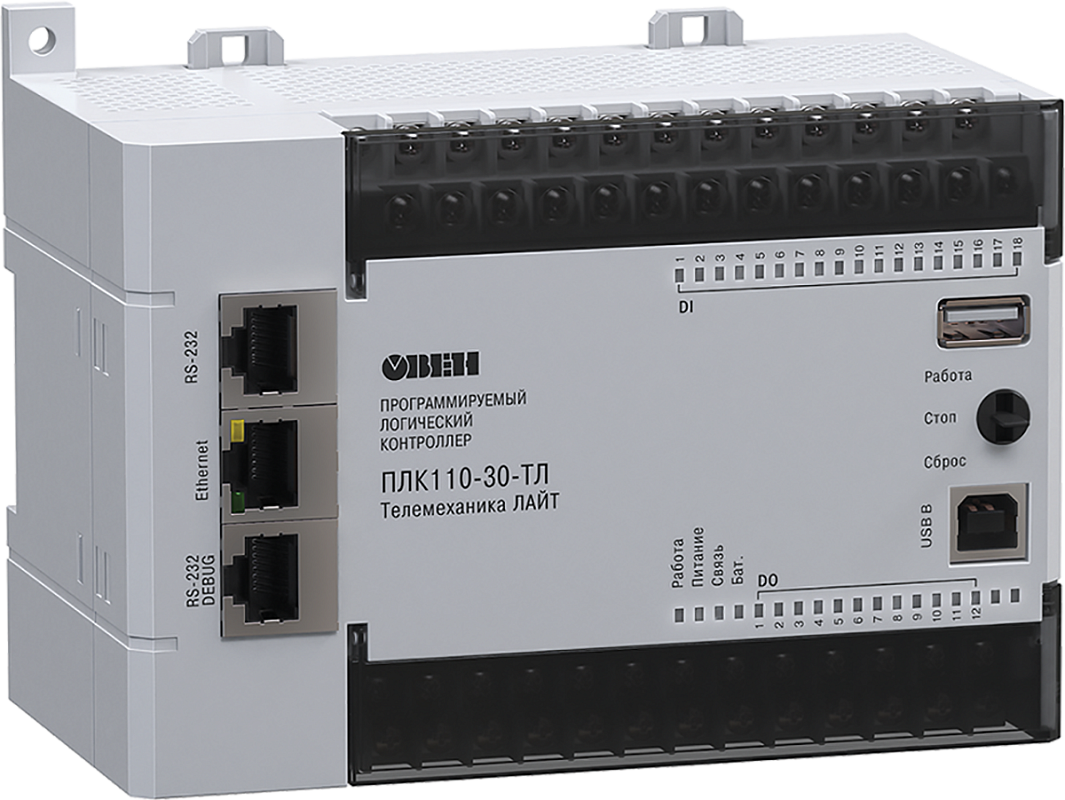

Контроллер для диспетчеризации и телемеханики ОВЕН ПЛК110-30-ТЛ [М02]
Прибор для построения систем автоматизации среднего уровня и распределенных систем управления
- Количество дискретных входов: 18
- Количество дискретных выходов: 12
- Тип дискретных выходов: электромагнитное реле
- Питание: =9...30 В или ≅90...264 В
- Интерфейсы: RS-485, RS-232, RS-232-Debug, Ethernet 100 Base-T
- Ведение архива на USB-носителе
- Три уровня доступа: чтение данных, конфигурирование, администрирование
- Возможность реализации локальных алгоритмов в контроллере
ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления. Рекомендации к применению
-
Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
-
Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
-
Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
-
Построение систем электроснабжения предприятий.
-
Системы мониторинга работы оборудования.
-
Системы управления освещением.
Отличительные особенности
- Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект большого количества контроллеров.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).
-
Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
-
Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
-
Три уровня доступа: чтение данных, конфигурирование, администрирование.
-
Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
-
Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
-
Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
-
Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
-
Ведение архива на USB-носителе.
| Параметр | Значение |
| Напряжение питания | ПЛК110-24.30-ТЛ [М02]: от 9 до 30 В постоянного тока при Т > −20 °С, от 9 до 26 В постоянного тока при −40 °С > Т > −20 °С (номинальное 12 или 24 В)
ПЛК110-220.30-ТЛ [М02] : от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность | ПЛК110-24.30-ТЛ [М02]: не более 28 Вт
ПЛК110-220.30-ТЛ [М02]: не более 41 ВА |
| Параметры встроенного источника питания | ПЛК110-24.30-ТЛ [М02]: Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА
ПЛК110-220.30-ТЛ [М02]: Выходное напряжение 24 В±4 %, ток не более 400 мА |
| Цифровые (дискретные) входы | Количество входов: 18
Напряжение "логического нуля":-3...5 В Максимальный ток "логического нуля": 2 мА Напряжение "логической единицы": 15...30 В Максимальный ток "логической единицы": 9 мА (при 30 В) Минимальная длительность импульса, воспринимаемая дискретным входом: 1,6 мс (меандр) |
| Подключаемые устройства к входам | Коммутационные устройства (контакты кнопок, выключателей и т.п.)
Трехпроводные датчики, n-p-n или p-n-p типа с ОК Дискретные сигналы с напряжением −3...30 В |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) |
| Интерфейсы связи, количество | RS-485 , 2 шт. RS-232 , 1 шт. RS-232-Debug , 1 шт. Ethernet 100 Base-T , 1 шт. |

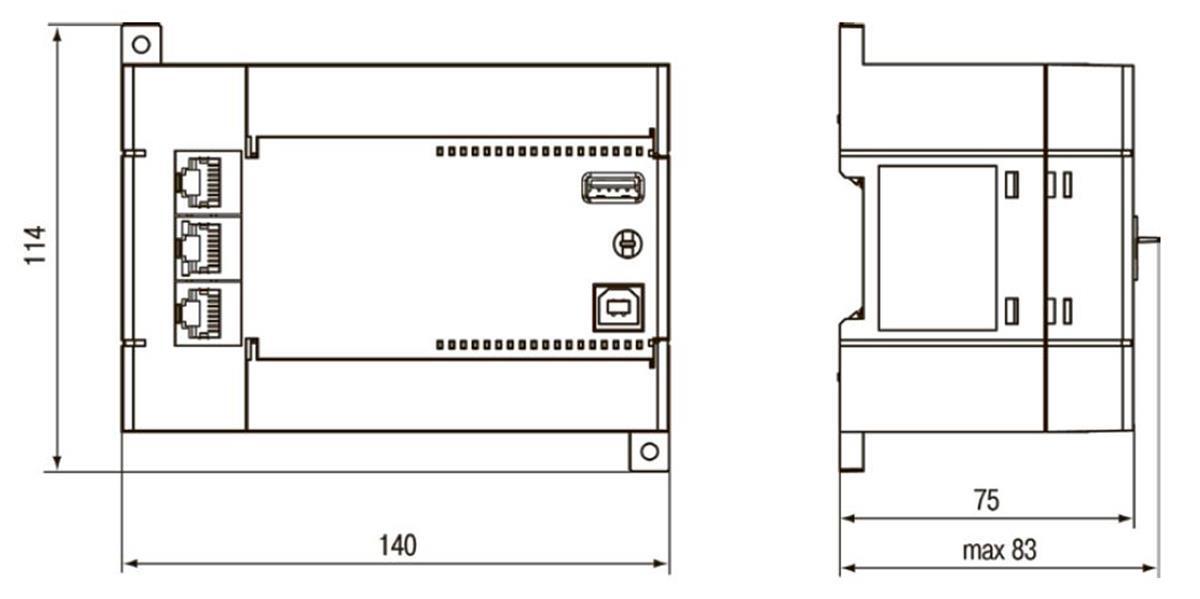

| Габаритные размеры |
 |
Версия: 2022-09-19-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.09.2022 | 1.61 Мб |  |
| Сертификат соответствия | 20.09.2022 | 0.44 Мб |  |
