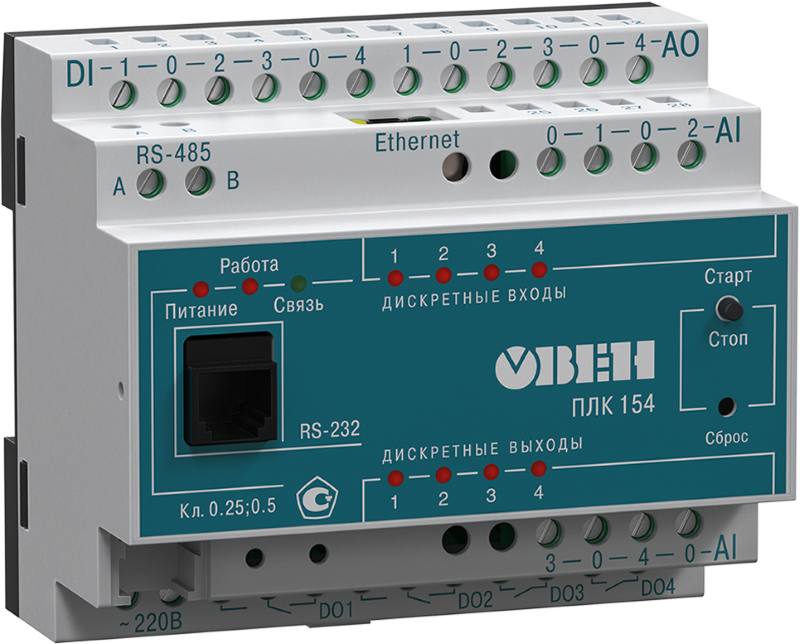

Программируемый логический контроллер ОВЕН ПЛК154
Прибор для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами
- Количество дискретных входов: 4
- Количество аналоговых входов: 4
- Количество дискретных выходов: 4
- Количество аналоговых выходов: 4
- Тип дискретных выходов: электромагнитное реле
- Питание: ~90…264 В
- Интерфейсы: RS-485, RS-232, Ethernet 100 Base-T
- Монтаж: на DIN-рейку
- Программирование в среде CODESYS V2.3
- Встроенный аккумулятор
- Встроенные часы реального времени
Программируемые логические контроллеры ОВЕН ПЛК выполнены на базе бесплатной среды CoDeSys.
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ)Особенности:
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ)Особенности:
- Надежная среда программирования CODESYS поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- Встроенные интерфейсы Ethernet 10/100 Мbps, RS-485, RS-232
- Поддержка протоколов ОВЕН, Modbus-RTU, Modbus-ASCII, DCON, Modbus-TCP, GateWay
- Все дискретные входы (10 кГц) могут функционировать в режиме импульсного счетчика, триггера или энкодера
- Все дискретные выходы могут быть настроены на генерацию ШИМ-сигнала с высокой точностью
- Бесплатная библиотека функциональных блоков: (разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и т. д.; стандартные библиотеки CoDeSys)
- Возможность расширения путем подключения модулей ввода/вывода
- Встроенные часы реального времени
- Встроенный аккумуляторный источник резервного питания
- 4 дискретных входа
- 4 аналоговых входа (универсальных)
- 4 дискретных выхода (электромагнитное реле)
- 2 аналоговых выхода (4...20 мА, 0...10 В или универсальных 4...20 мА/0...10 В)
-
Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
-
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
-
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В, 0...5000 Ом
Технические характеристики:
| Параметры
| Значения |
| Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку, длина 105 мм (6U), шаг клемм 7,5 мм |
| Степень защиты корпуса | IP20
|
| Напряжение питания
| ~90...264 В, 47...63 Гц (номинальное — ~220 В) |
| Потребляемая мощность
| 6 Вт |
| Индикация передней панели | Светодиодная индикация питания и состояния дискретных входов и выходов |
| Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9 |
| Объем оперативной памяти
| 8 МБ
|
| Объем энергозависимой памяти хранения программ и архивов
| 3 МБ (Flash-память, специализированная файловая система) |
| Размер Retain-памяти
| 4 кБ (настраивается пользователем) |
| Количество дискретных входов | 4
|
| Гальваническая изоляция дискретных входов | На 1,5 кВ, групповая |
| Максимальная частота сигнала, подаваемого на дискретный вход
| 10 кГц
|
| Количество аналоговых входов
| 4
|
| Предел основной приведенной погрешности
| 0,5%
|
|
Типы поддерживаемых датчиков и входных сигналов | Термосопротивления: медные ТСМ50М/100М/500М/1000М; платиновые ТСП50П/100П/500П/1000П; никелевые ТСН100Н/500Н/1000Н (2-проводная схема);
термопары: ТХК(L); ТЖК(J); ТНН(N); ТХА(К); ТПП(S); ТПП(R); ТПР(В); ТВР(А-1, А-2, А-3); ток 0(4)...20 мА; 0...5 мА; напряжение 0...1 В; 0...10 В; сопротивление 0...5 кОм; (Подключение датчиков тока и напряжения осуществляется напрямую и не требует согласующих резисторов) |
| ТСМ(CU50) | −50...+200°C |
| ТСМ50М | −190...+200°C |
| ТСМ(CU100) | −50...+200°C |
| ТСМ100М | −190...+200°C |
| ТСМ(CU500) | −50...+200°C |
| ТСМ500М | −190...+200°C |
| ТСМ(CU1000) | −50...+200°C |
| ТСМ1000М | −190...+200°C |
| ТСП(Pt50) | −200...+750°C |
| ТСП50П | −200...+750°C |
| ТСП(Pt100) | −200...+750°C |
| ТСП100П | −200...+750°C |
| ТСП(Pt500) | −200...+750°C |
| ТСП500П | −200...+750°C |
| ТСП(Pt1000) | −200...+750°C |
| ТСП1000П | −200...+750°C |
| ТСН100Н | −60...+180°C |
| ТСН500Н | −60...+180°C |
| ТСН1000Н | −60...+180°C |
| ТХК(L) | −200...+800°C |
| ТЖК(J) | −200...+1200°C |
| ТНН(N) | −200...+1300°C |
| ТХА(К) | −200...+1300°C |
| ТПП(S) | 0...+1600°C |
| ТПП(R) | 0...+1600°C |
| ТПР(В) | +200...+1800°C |
| ТВР(А-1) | 0...+2500°C |
| ТВР(А-2) | 0...+1800°C |
| ТВР(А-3) | 0...+1600°C |
| ТМК(Т) | −200...+400°C |
| Сигнал тока 0...5 мА; 0...20 мА; 4...20 мА
| 0...100%
|
| Сигнал напряжения −50...+50 мВ; 0...1 В; 0...10 В
| 0...100% |
| Датчики сопротивления 0...5000 Ом
| 0...100% |
| Время опроса одного аналогового входа
| 0,5 с
|
| Количество дискретных выходов | 4 ЭМ-реле (4 А при 220 В 50 Гц и cos φ ≥ 0,4)
|
| Гальваническая развязка дискретных выходов | На 1,5 кВ, индивидуальная |
| Количество аналоговых выходов | 4
|
|
Тип выходного сигнала | ПЛК154-И — 4...20 мА;
ПЛК154-У — 0...10 В; ПЛК154-А — универсальный: 4...20 мА или 0...10 В (программное переключение типа выходного сигнала) |
| И — цифроаналоговый преобразователь «параметр—ток 4...20 мА»
| Сопротивление нагрузки 0...900 Ом
|
| У — цифроаналоговый преобразователь «параметр—напряжение 0...10 В»
| Сопротивление нагрузки не менее 2 кОм
|
| А — цифроаналоговый преобразователь «параметр—ток 4...20 мА или напряжение 0...10
В» | Сопротивление нагрузки 150...900 Ом для токового сигнала и не менее 10 кОм для сигнала напряжения
|
| Разрядность ЦАП
| 16 бит
|
| Наличие встроенного источника питания
| Общий, гальванически изолированный (1,5 кВ)
|
| Интерфейсы | Ethernet 10/100 Mbps;
RS-485; RS-232 |
| Скорость обмена по протоколам RS | Настраиваемая, до 115200 bps |
| Протоколы | Овен;
Modbus-RTU; Modbus-ASCII; DCON; Modbus-TCP; GateWay (протокол CoDeSys) |
| Среда программирования | CoDeSys 2, 3
|
| Языки программирования | IL; ST; LD; SFC; FBD + дополнительный язык CFC |
| Размер пользовательской программы | Ограничен только размерами свободной памяти (около 1 млн. инструкций) |
| Интерфейс для программирования и отладки | RS-232; Ethernet или USB |
| Подключение при программировании | Стандартным кабелем или кабелем, входящем в комплект поставки |
| ПЛК154-220 суммарное сопротивление контакта и линии подключения не более 100 Ом
| Сигнал, подаваемый на дискретный вход посредством «сухого» контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа
|
| Условия эксплуатации:
- Температура окружающего воздуха - Атмосферное давление - Относительная влажность воздуха (при +25°С и ниже без конденсации влаги) |
−20...+70°С
84...106,7 кПа Не более 80% |
| Габаритные размеры |
 |
Версия: 2020-10-29-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.08.2013 | 0.7 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Выход
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Выход
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G14197 | ПЛК154-220.А-L | А | L | Снято с производства | 46680 руб. |
| G14198 | ПЛК154-220.И-L | И | L | 1...2 недели | 43740 руб. |
| G14199 | ПЛК154-220.У-L | У | L | Снято с производства | 43740 руб. |
| G14200 | ПЛК154-220.А-M | А | М | Снято с производства | 50220 руб. |
| G14201 | ПЛК154-220.И-M | И | М | Снято с производства | 47100 руб. |
| G14202 | ПЛК154-220.У-M | У | М | Снято с производства | 47100 руб. |
