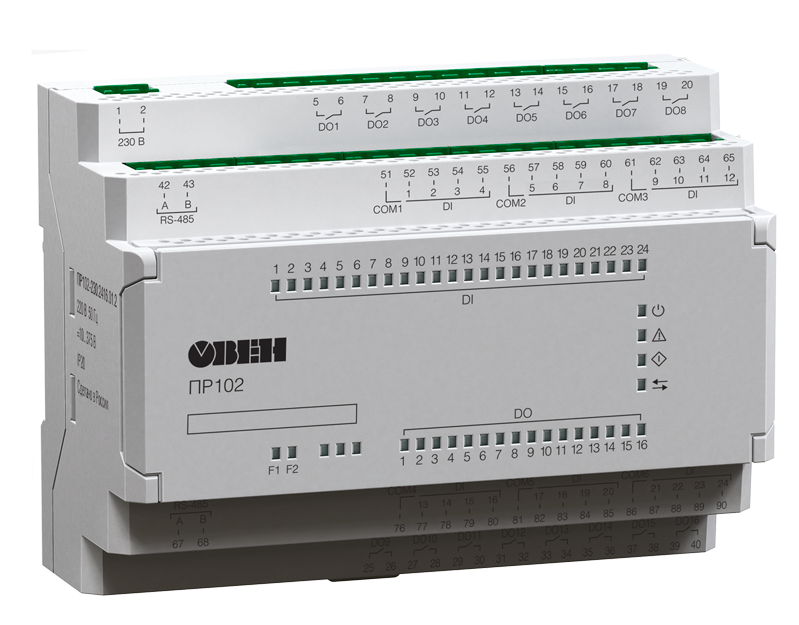

Программируемое реле на 40 каналов ввода/вывода ОВЕН ПР102

Реле для управления вентиляцией, отоплением, насосами и др.

40 каналов ввода/вывода: 24 дискретных входа 230 В, 16 дискретных выходов типа Р или К
Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ
Встроенные часы реального времени
Светодиодная индикация
Монтаж: на DIN-рейку, стандарт 7S

В закладки

от 15 774 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7 DIN располагается 40 аналоговых и дискретных входов и выходов.Особенности:

40 каналов ввода/вывода
Компактный автоматный корпус 7 DIN
8 аналоговых входов: термосопротивления, NTC/PTC, 4…20 мА/0…10 В
Работа в дискретном режиме
2 универсальных аналоговых выхода: 4…20 мА/0…10 В
2 интерфейса RS-485, режим Master/Slave
Интеграция в облачный сервис OwenCloud и SCADA-системы
Визуализация процессов с помощью панелей оператора
Управление внешними устройствами по RS-485
Модификации с транзисторными выходами
Работа в неотапливаемых помещениях: −40...+55 ºС
USB-порт для программирования.

Технические характеристики:

Наименование	Значение
Наименование	ПР102-230	ПР102-24
Программирование
Среда программирования	OwenLogic
Объем Retain-памяти	1016 байт
Стек	Динамический
Память ПЗУ	128 кбайт
Память ОЗУ	32 кбайт
Интерфейс программирования	USB
Интерфейс RS-485
Количество	До 2 шт.
Протокол связи	Modbus RTU/ASCII
Режим	Master/Slave
Объем памяти для сетевых переменных (режим Slave)	128 байт
Количество подключаемых модулей расширения	не более 2
Модули расширения	ПРМ
Дискретные входы
Количество	До 24
Номинальное напряжение питания	≈230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа (1 – 4 и 5 - 8)
Аналоговые входы
Количество	-	До 8
Тип измеряемых сигналов	-	0…10 В 4…20 мА 0…300 кОм Дискретный
Предел основной приведенной погрешности	-	±0,5 %
Период обновления результатов измерения четырех каналов		20 мс
Работа в дискретном режиме	-	Да
Дискретные выходы
Количество	До 16
Тип	Р - Релейный (нормально-разомкнутый) К - Оптопара транзисторная n-p-n типа
Допустимый ток нагрузки, не более
Р:	5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока
К:	0,2 А при напряжении не более 60 В постоянного тока
Гальваническая развязка	Индивидуальная
Вычислительные ресурсы и дополнительное оборудование
Минимальное время цикла	1 мс (зависит от сложности программы)
Модули расширения	Да
Встроенные часы реального времени	Да

Габаритные размеры

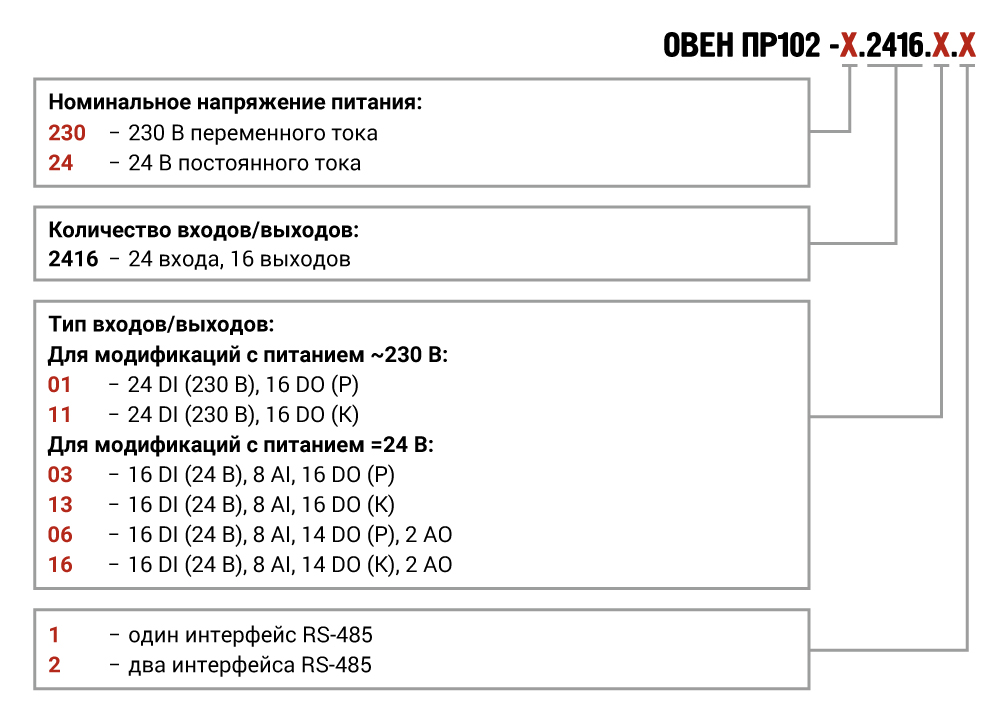

Схема заказа

Версия: 2020-02-17-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство пользователя	30.04.2013	1.14 Мб
Руководство пользователя	06.05.2013	0.91 Мб
Программа «OWEN Logic»	29.01.2019	15.02 Мб
Программа «OWEN Logic»	20.01.2013	28.26 Мб

Артикул	Напряжение питания	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
~230 В =24 В	16DI (24В), 8AI (P), 14DO (K), 2AO 16DI (24В), 8AI (P), 14DO (P), 2AO 16DI (24В), 8AI (P), 16DO (K) 16DI (24В), 8AI (P), 16DO (P) 24DI (230В), 16DO (K) 24DI (230В), 16DO (P)	Два RS-485 Один RS-485

Артикул	Модель	Напряжение питания	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Напряжение питания	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
L13174	ПР102-230.2416.01.1	~230 В	24DI (230В), 16DO (P)	Один RS-485	Со склада	15774 руб. – +
L13166	ПР102-24.2416.03.2	=24 В	16DI (24В), 8AI (P), 16DO (P)	Два RS-485	Со склада	20856 руб. – +
L13172	ПР102-24.2416.03.1	=24 В	16DI (24В), 8AI (P), 16DO (P)	Один RS-485	Со склада	19140 руб. – +

Артикул	Модель	Напряжение питания	Тип входов/выходов	Интерфейс	Срок поставки	Стоимость
L13167	ПР102-230.2416.11.2	~230 В	24DI (230В), 16DO (K)	Два RS-485	2...4 недели	17424 руб. – +
L13173	ПР102-230.2416.11.1	~230 В	24DI (230В), 16DO (K)	Один RS-485	2...4 недели	15774 руб. – +
L13168	ПР102-230.2416.01.2	~230 В	24DI (230В), 16DO (P)	Два RS-485	2...4 недели	17424 руб. – +
L13174	ПР102-230.2416.01.1	~230 В	24DI (230В), 16DO (P)	Один RS-485	Со склада	15774 руб. – +
L13163	ПР102-24.2416.16.2	=24 В	16DI (24В), 8AI (P), 14DO (K), 2AO	Два RS-485	2...4 недели	22440 руб. – +
L13169	ПР102-24.2416.16.1	=24 В	16DI (24В), 8AI (P), 14DO (K), 2AO	Один RS-485	2...4 недели	20856 руб. – +
L13164	ПР102-24.2416.06.2	=24 В	16DI (24В), 8AI (P), 14DO (P), 2AO	Два RS-485	2...4 недели	22440 руб. – +
L13170	ПР102-24.2416.06.1	=24 В	16DI (24В), 8AI (P), 14DO (P), 2AO	Один RS-485	2...4 недели	20856 руб. – +
L13165	ПР102-24.2416.13.2	=24 В	16DI (24В), 8AI (P), 16DO (K)	Два RS-485	2...4 недели	20856 руб. – +
L13171	ПР102-24.2416.13.1	=24 В	16DI (24В), 8AI (P), 16DO (K)	Один RS-485	2...4 недели	19140 руб. – +
L13166	ПР102-24.2416.03.2	=24 В	16DI (24В), 8AI (P), 16DO (P)	Два RS-485	Со склада	20856 руб. – +
L13172	ПР102-24.2416.03.1	=24 В	16DI (24В), 8AI (P), 16DO (P)	Один RS-485	Со склада	19140 руб. – +
