Клапан трехходовой 3/2 AR-RMF23
Клапан соленоидный трехходовой универсальный 3/2-U3 прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
- Температура рабочей среды: −40...+180°С
- Рабочее давление: 0…0,7 MПa
- Диаметр условного прохода: 2 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: VITON
- Присоединение: резьбовое G⅛"...G⅜"
Является аналогом:
| Производитель | ASCO | TORK | Burkert |
| Модель/серия | Серия 325 | T-SY.3W | 6014 |
Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-RMF23 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Модификации:
Версия: 2026-08-21-СДГ
- Клапан имеет универсальную конструкцию
- Срабатывание при нулевом давлении
- Переходник для входа 3 с наружной G⅛" на внутреннюю G¼" в комплекте
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:

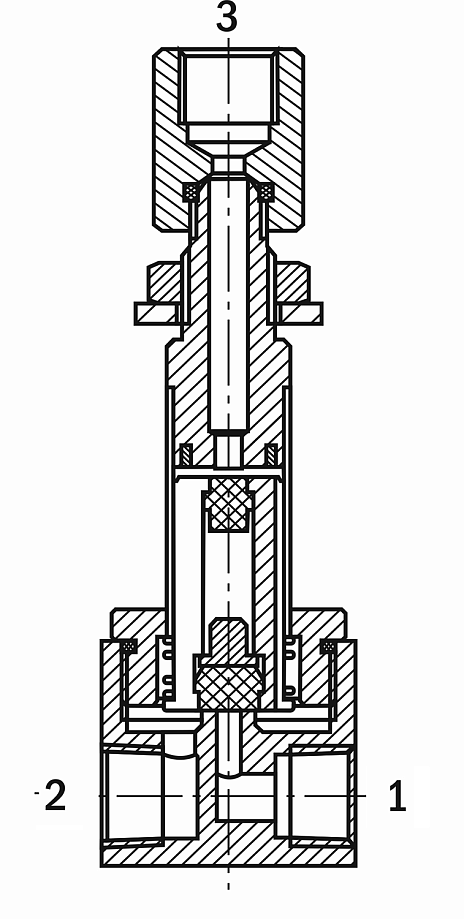

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-RMF23 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Материалы | Корпуса: нержавеющая сталь
Уплотнения: VITON |
| Температура рабочей среды | −40...+180°С |
| Рабочее давление | 0...0,7 МПа |
| Диаметр условного прохода | 2 мм |
| Присоединение | Входы 1 и 2 – резьбовое внутр. G⅛", G¼" или G⅜"
Вход 3 – резьбовое наруж. G⅛" (переходник на внутр. G¼") |
| Катушка | SB475, DIN 43650A
коннектор SB201 (IP65), SB202 (IP65), SB211 (IP65), SB218 (IP68) |
| Питание | ~220 В, ~24 В, =24 В, =12 В |
| Мощность
| 18 ВА (АС), 19 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Вес, г |
| AR-RMF23-2-1/8-GSV | 2
| 0,13
| Входы 1 и 2 –
внутр. G⅛", G¼" или G⅜", Вход 3 – наруж. G⅛" (переходник на G¼") | 0
| 0,7
| 480
|
| AR-RMF23-2-1/4-GSV | ||||||
| AR-RMF23-2-3/8-GSV |
Расшифровка обозначения клапана AR-RMF23-2-1/8-XYZ:
AR-RMF23– модель клапана.
2 – диаметр условного прохода в мм.
1/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
AR-RMF23– модель клапана.
2 – диаметр условного прохода в мм.
1/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

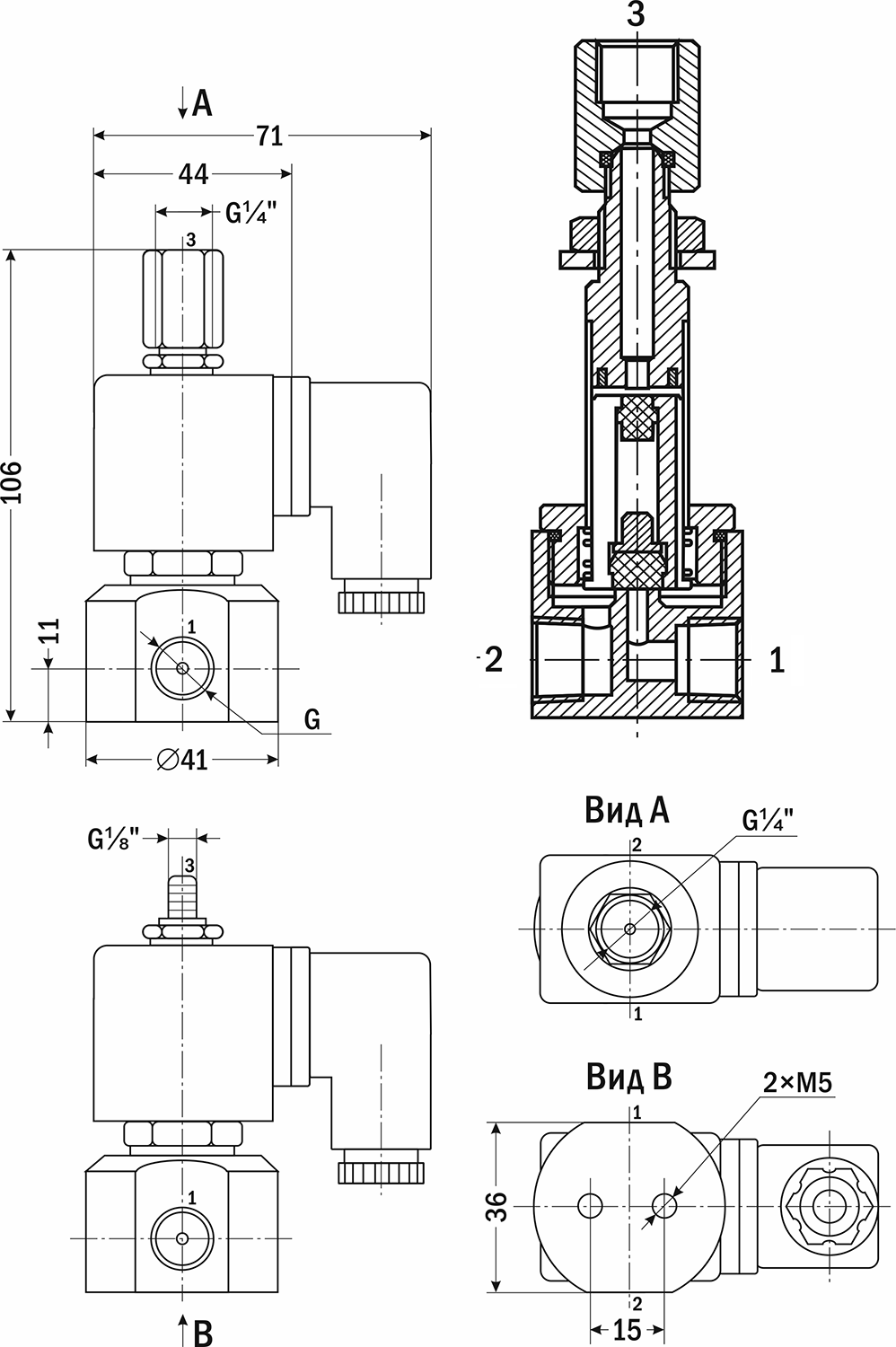

| Габаритные размеры |
 |
Версия: 2026-08-21-СДГ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.08.2026 | 0.52 Мб |  |
