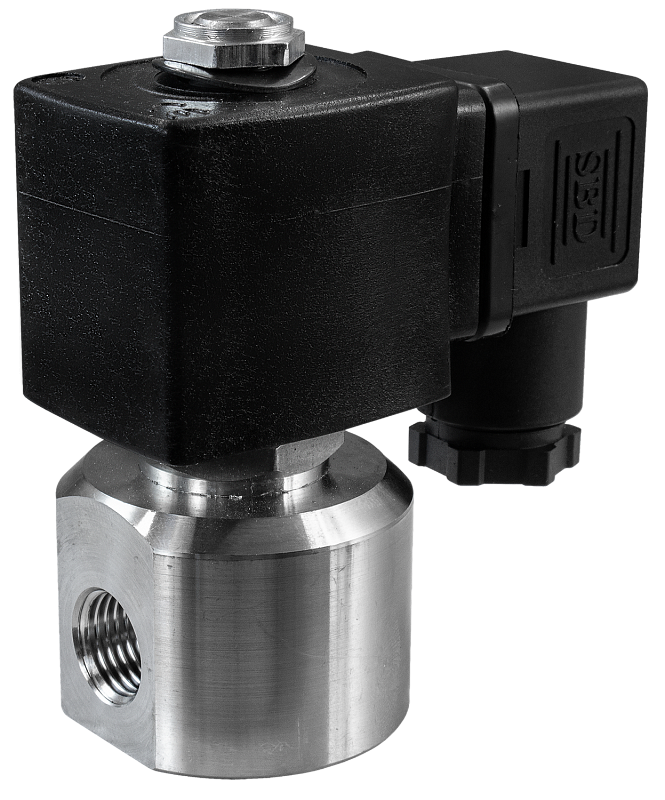

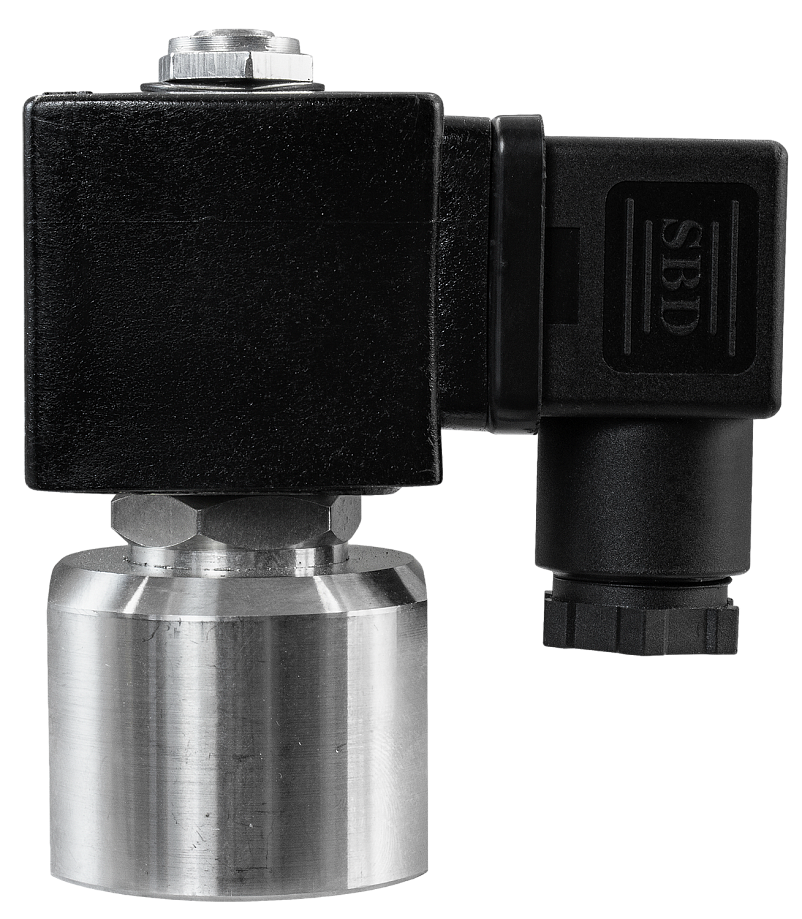

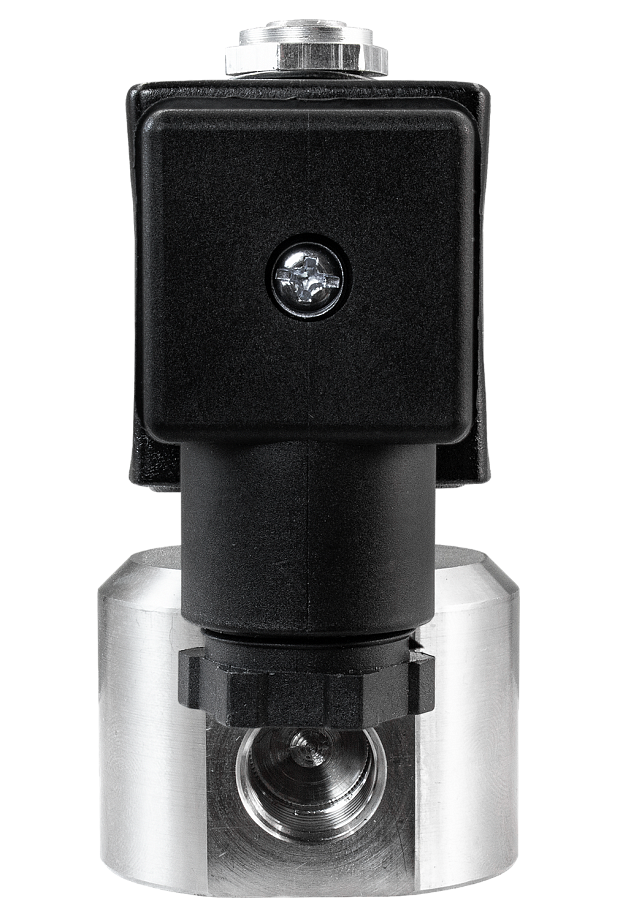

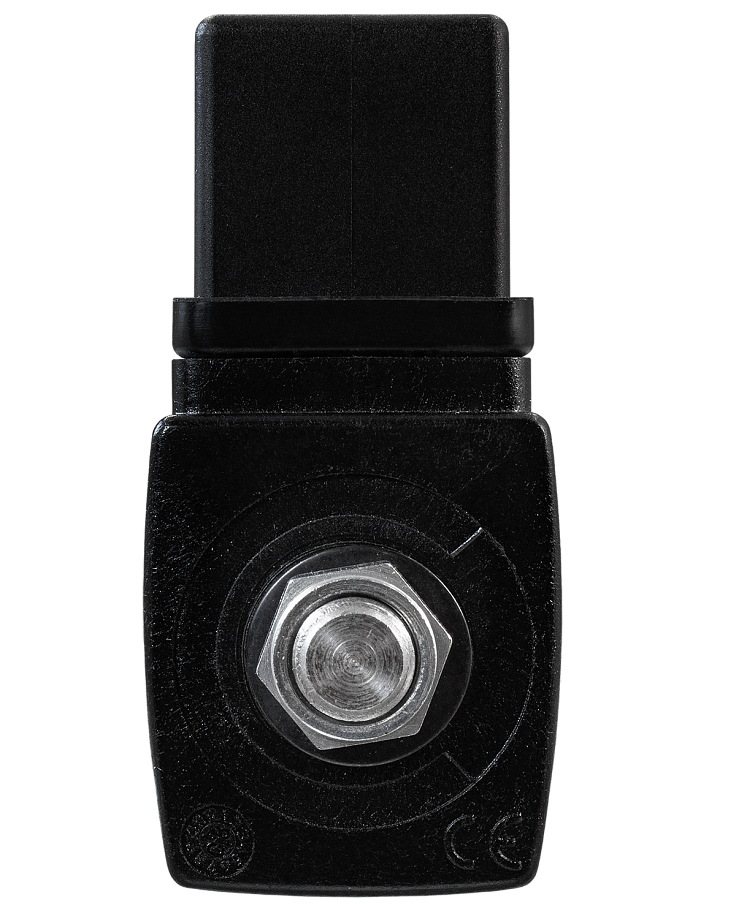

Клапан нормально закрытый AR-RMF22

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Температура рабочей среды: −40...+180°С
Рабочее давление: 0,0...4,0 MПa
Диаметр условного прохода: 2...5 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G¼", G⅜"

Является аналогом:

Производитель	TORK	Ode	ASCO
Модель/серия	T-SY	21L1K1	Серия 262

В закладки

от 4 895 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-RMF22 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 4,0 МПа
Срабатывание при нулевом давлении
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Материал	Корпуса: нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−40...+180°С
Рабочее давление	0...4,0 МПа
Диаметр условного прохода	2...5 мм
Присоединение	Резьбовое G¼", G⅜"
Катушка	SB475, IP65
Питание	~220 В, ~24 В, =24 В, =12 В
Мощность	18 ВА (АС), 19 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF22-2-3/8-GSV	2	0,13	G⅜"	0	4,0*	450
AR-RMF22-4-1/4-GSV	4	0,5	G¼''		1,4	470
AR-RMF22-5-1/4-GSV	5	0,71			0,8	470
AR-RMF22-5-1/4-GSV	5	0,71

Расшифровка обозначения на примере клапана AR-RMF22-2-3/8-XYZ:
AR-RMF22– модель клапана.
2 – диаметр условного прохода в мм.
3/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

* Max рабочее давление, которое клапан может выдержать кратковременно – 5,5 МПа

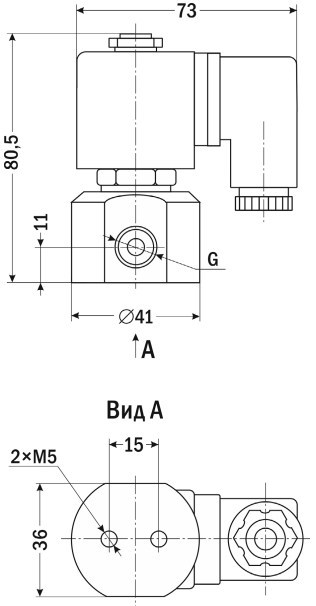

Габаритные размеры

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.44 Мб

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
2 4 5	1/4" 3/8"	~220 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
E90557	2	3/8"	~220	Со склада	4895 руб. – +
E90560	2	3/8"	~24	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90563	2	3/8"	=24	Со склада	4995 руб. – +
E90566	2	3/8"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90555	4	1/4"	~220	Со склада	4895 руб. – +
E90558	4	1/4"	~24	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90561	4	1/4"	=24	Со склада	4995 руб. – +
E90564	4	1/4"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90556	5	1/4"	~220	Со склада	4895 руб. – +
E90559	5	1/4"	~24	Со склада	4995 руб. – +
E90562	5	1/4"	=24	Со склада	4995 руб. – +
E90565	5	1/4"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +

Артикул	Диаметр условного прохода,мм	Присоединение	Питание, В	Срок поставки	Стоимость
E90557	2	3/8"	~220	Со склада	4895 руб. – +
E90560	2	3/8"	~24	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90563	2	3/8"	=24	Со склада	4995 руб. – +
E90566	2	3/8"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90555	4	1/4"	~220	Со склада	4895 руб. – +
E90558	4	1/4"	~24	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90561	4	1/4"	=24	Со склада	4995 руб. – +
E90564	4	1/4"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +
E90556	5	1/4"	~220	Со склада	4895 руб. – +
E90559	5	1/4"	~24	Со склада	4995 руб. – +
E90562	5	1/4"	=24	Со склада	4995 руб. – +
E90565	5	1/4"	=12	Со склада (комплектация 1..72 часа)	4995 руб. – +
