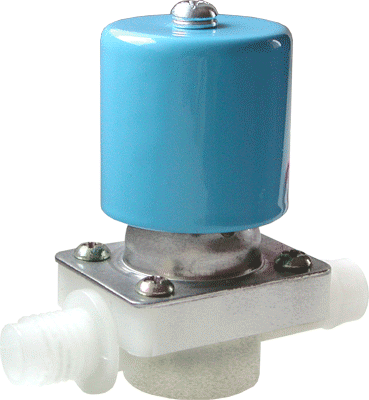

Соленоидный клапан (электромагнитный) AR-YCWS4
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, масла
- Температура рабочей среды: −10...100°С
- Рабочее давление: 0...0,05 МПа
- Диаметр условного прохода: 10 мм
- Материал корпуса: полипропилен
- Материал уплотнения: силикон
- Присоединение: резьбовое М12, штуцер ∅ 12 мм
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS4 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2015-12-04-КВА
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Время открытия/закрытия клапана: 100 мс
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, масла | |
| Материал | Корпуса | Полипропилен
|
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...100°С | |
| Рабочее давление | 0...0,05 МПа | |
| Время открытия/закрытия
| 100 мс
| |
| Диаметр условного прохода | 10 мм | |
| Присоединение | Вход – штуцер ∅ 12 мм, выход – резьбовое наруж. M12 | |
| Катушка | AB2B, IP65, выводные провода 30 см
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 6 ВА (АС), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS4 CLQ
| 10
| 0,85
| Вход – штуцер ∅ 12 мм, выход – наруж. M12
| 0
| 0,05
| AB2B
| 0,136
|

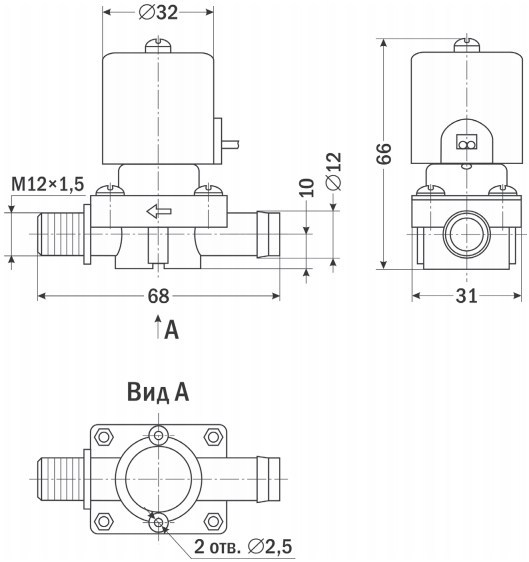

| Габаритные размеры |
 |
Версия: 2015-12-04-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 03.05.2017 | 0.39 Мб |  |
