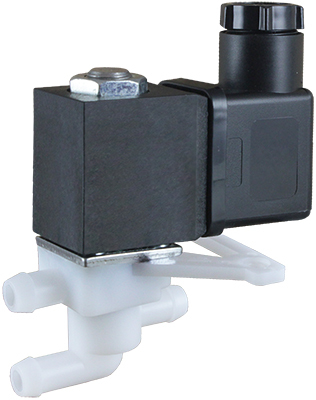

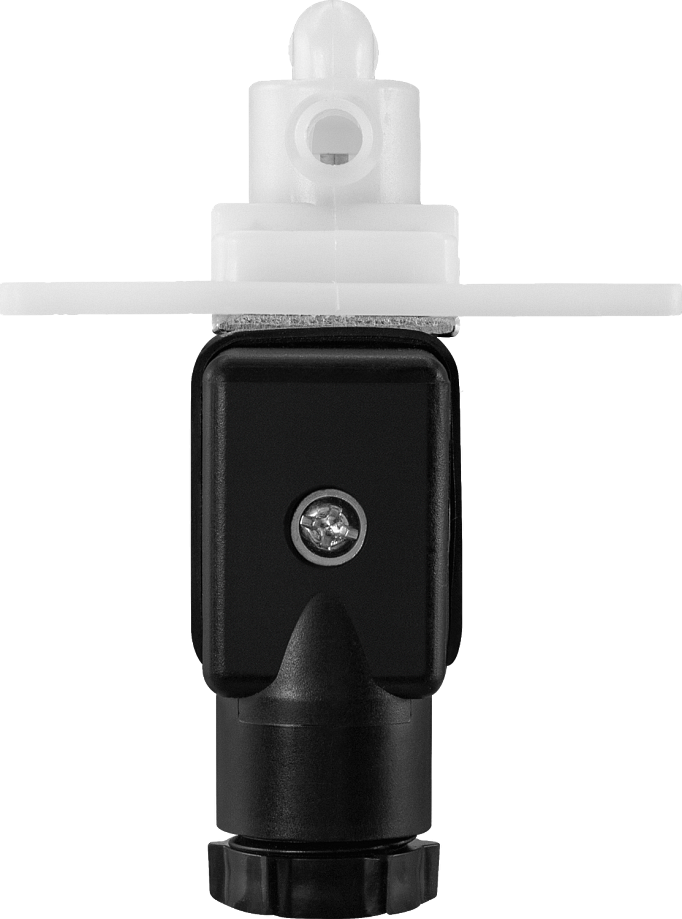

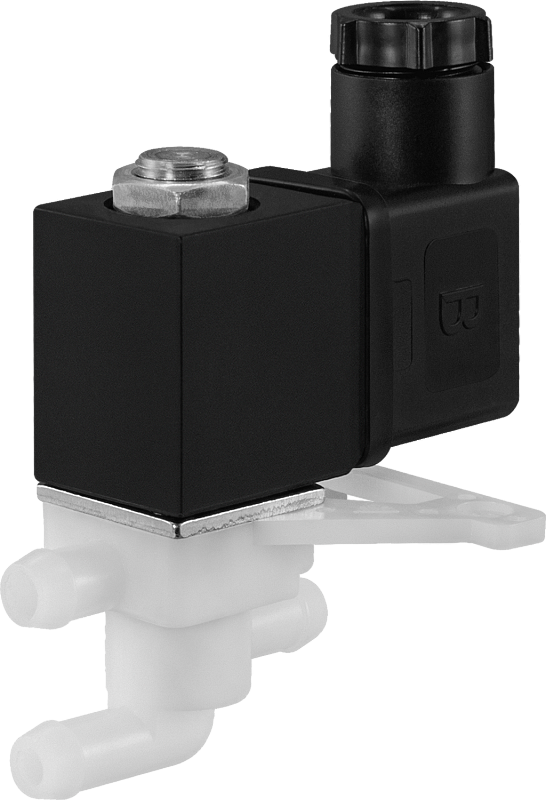

Клапан трехходовой 3/2 AR-YCWS6PU

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0…0,05 MПa
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: силикон
Присоединение: 3 штуцера ∅ 8,5 мм

В закладки

1 065 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-YCWS6PU предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS6
Особенности:

Переключающий клапан
Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

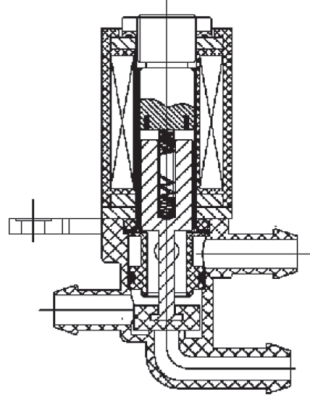

Принцип действия и область применения:

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 3. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 2.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

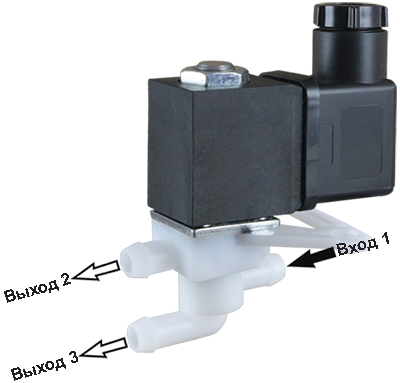

В случае отсутствия питания на катушке открыт путь 1 → 2, при подаче питания – открыт путь 1 → 3.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: полиацеталь Уплотнения: силикон
Температура рабочей среды	−10...+80°С
Рабочее давление	0...0,05 MПa
Диаметр условного прохода	5 мм
Присоединение	3 штуцера ∅ 8,5 мм
Катушки	SA11B; IP65
Питание	=24 В, =12 В
Мощность	6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS6PU-5-d8,5-CLQ	5	0,27	3 штуцера ∅ 8,5 мм	0,0	0,05	120

Расшифровка обозначения клапана AR-YCWS6PU-5-d8,5-XYZ:
AR-YCWS6PU – модель клапана.
5 – диаметр условного прохода в мм.
d8,5 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

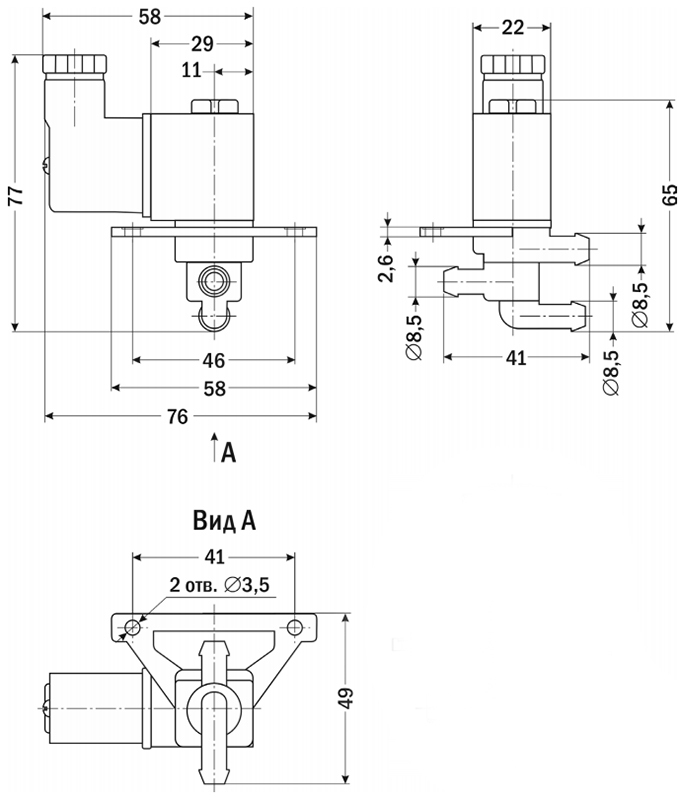

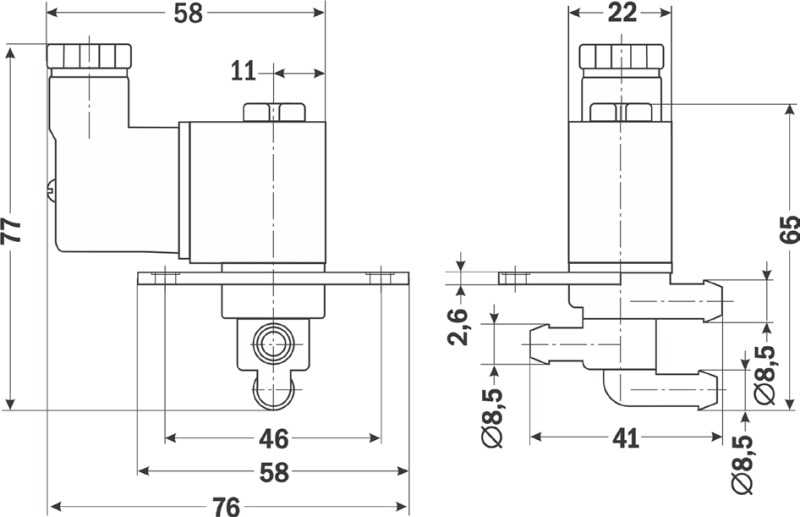

Габаритные размеры

Версия: 2022-06-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.57 Мб

Артикул	Питание, В	Срок поставки	Стоимость
=24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
K12685	=24	Со склада	1065 руб. – +
K12686	=12	Со склада	1065 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
K12685	=24	Со склада	1065 руб. – +
K12686	=12	Со склада	1065 руб. – +
