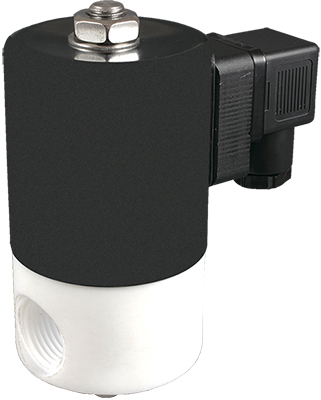

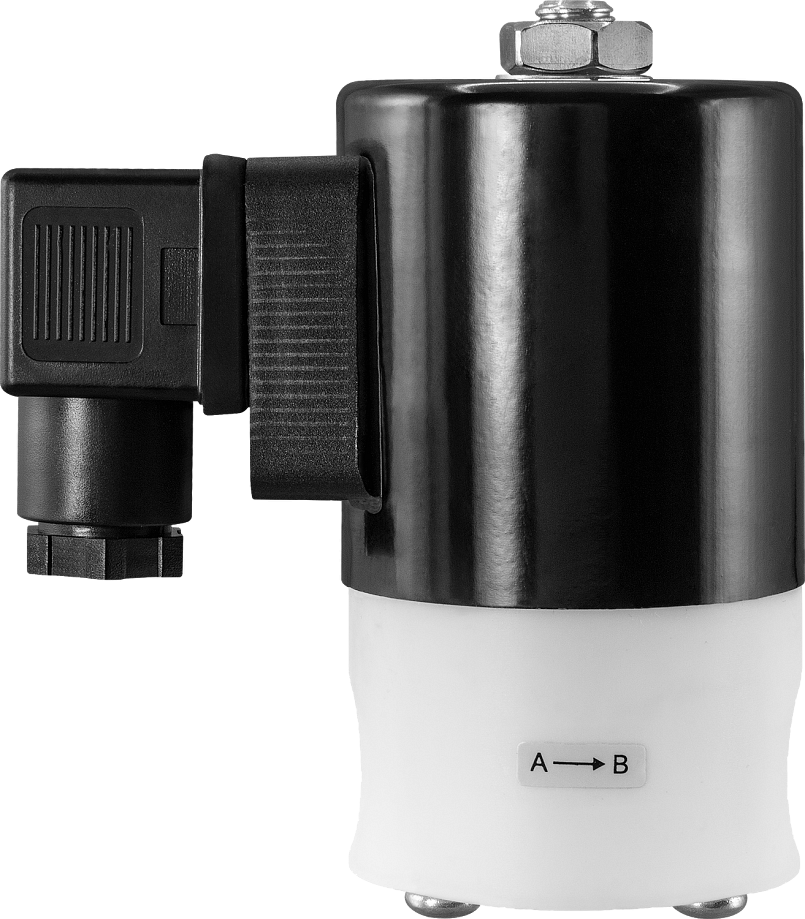

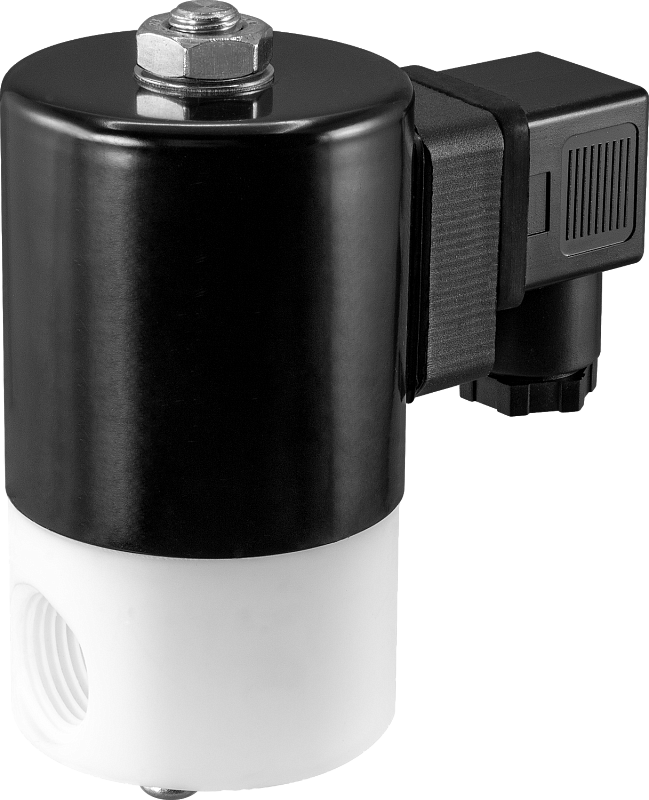

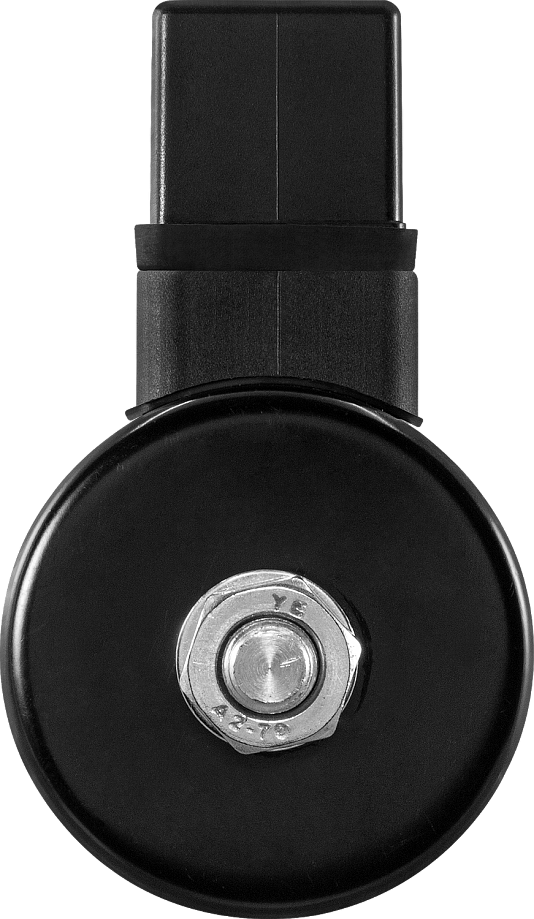

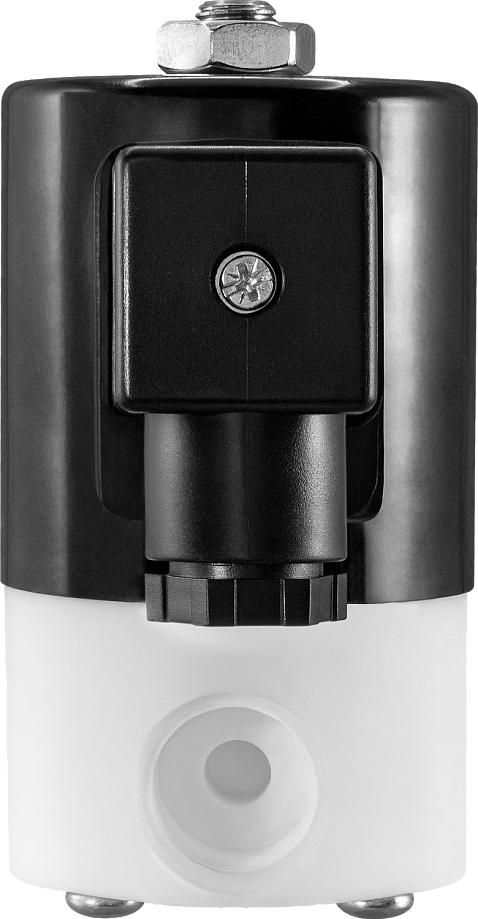

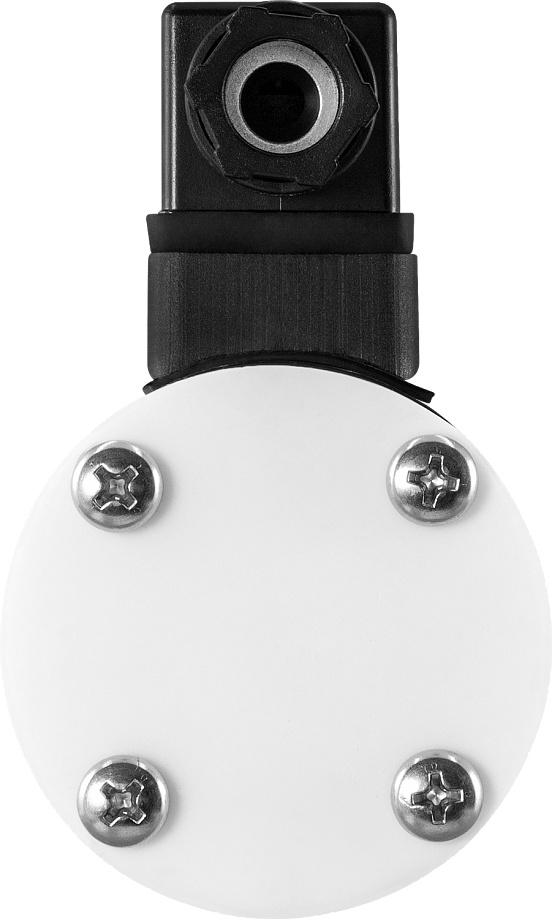

Соленоидный клапан (электромагнитный) AR-YCFP21-06
Для прибора имеется просмотр в 3D
Клапан соленоидный миниатюрный закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: cлабые и сильные кислоты и щелочи
- Температура рабочей среды: −20...180°С
- Рабочее давление: 0...0,2 МПа
- Диаметр условного прохода: 6 мм
- Материал корпуса: PTFE
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅜", G½", G1"
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCFP21-06 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-10-06-КВА
Особенности:
- Использование на агрессивные среды: слабые и сильные кислоты и щелочи
- Изолированная от рабочей среды диафрагма
- Срабатывание при нулевом давлении
- Компактный размер

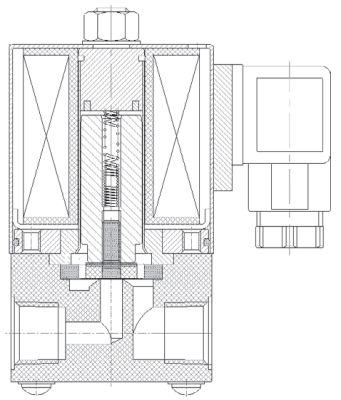

Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0...0,2 МПа |
| Диаметр условного прохода | 6 мм |
| Присоединение | Резьбовое G⅜", G½", G1" |
| Катушка | YD1B
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 21 ВА (AC), 12 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка | Вес, кг
|
| AR-YCFP21-06 GPP
| 6
| 0,09
| G⅜"
| 0
| 0,2
| 685
| YD1B
| 0,685
|
| G½" | ||||||||
| G1"
|

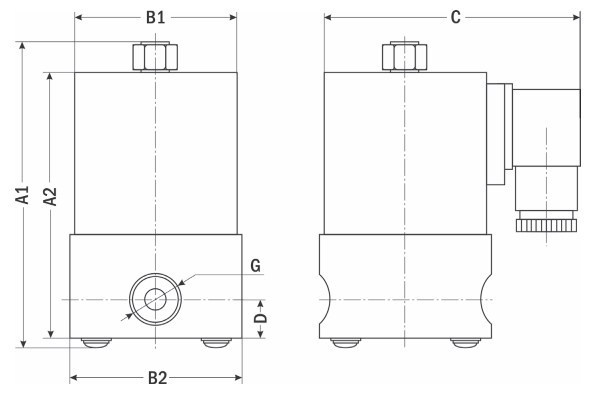

| Габаритные размеры |
 |
| Размер, мм | G⅜"
| G½"
| G1" |
| A1
| 105
| 107
| 119
|
| A2
| 93
| 93
| 107
|
| B1
| 56
| 56
| 56
|
| B2
| 55
| 55
| 66
|
| C
| 93
| 95
| 95
|
| D
| 14
| 14
| 19
|
Версия: 2016-10-06-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 07.10.2016 | 0.34 Мб |  |
