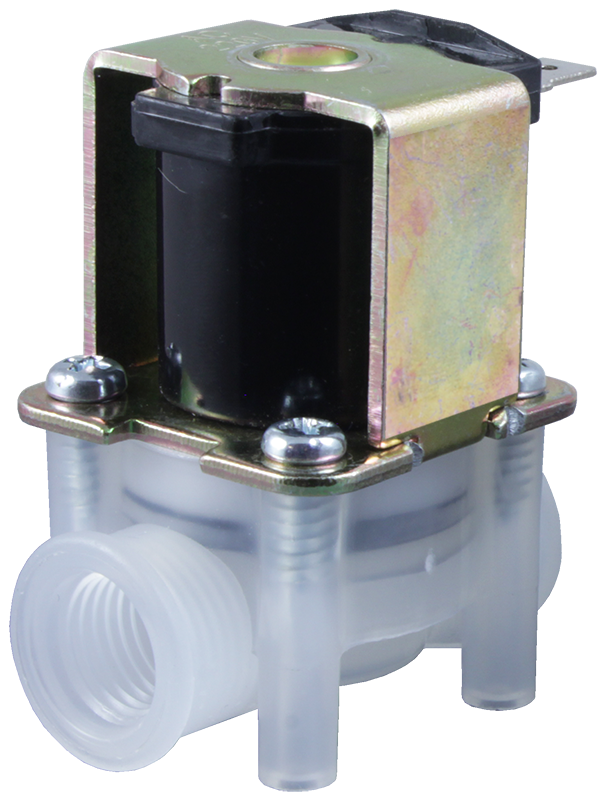

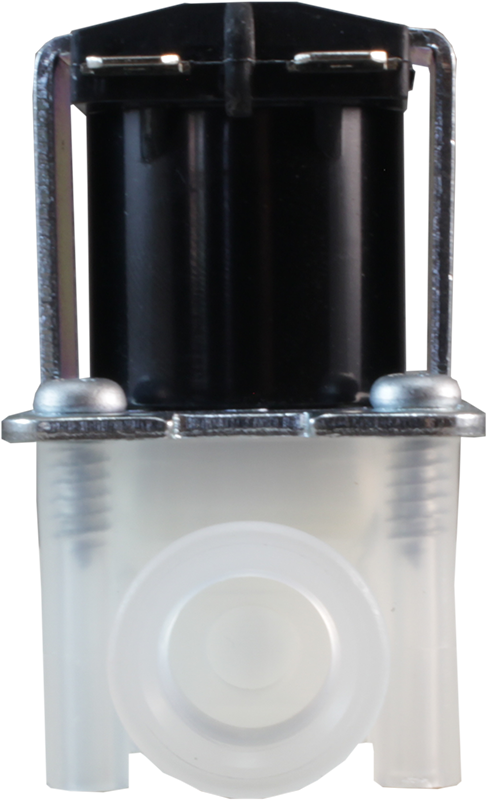

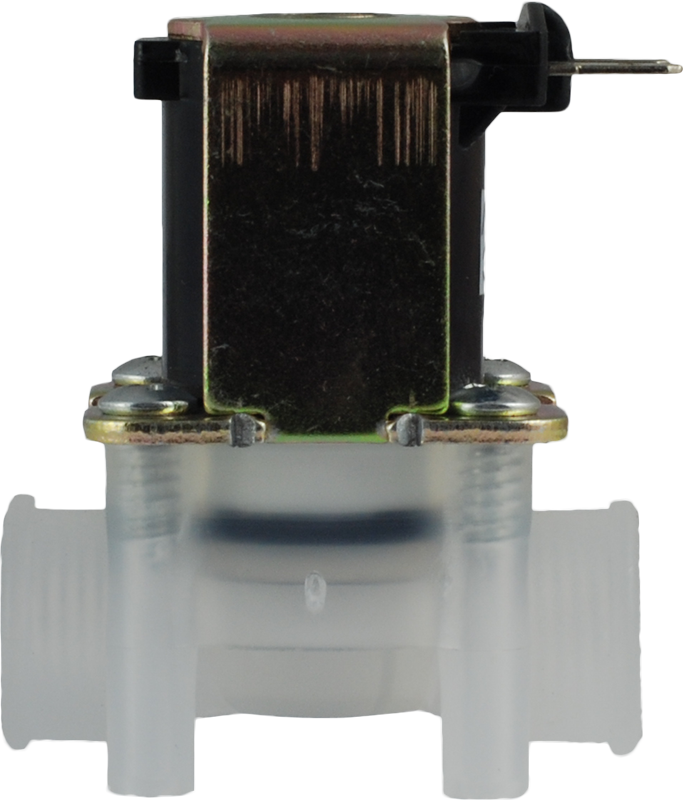

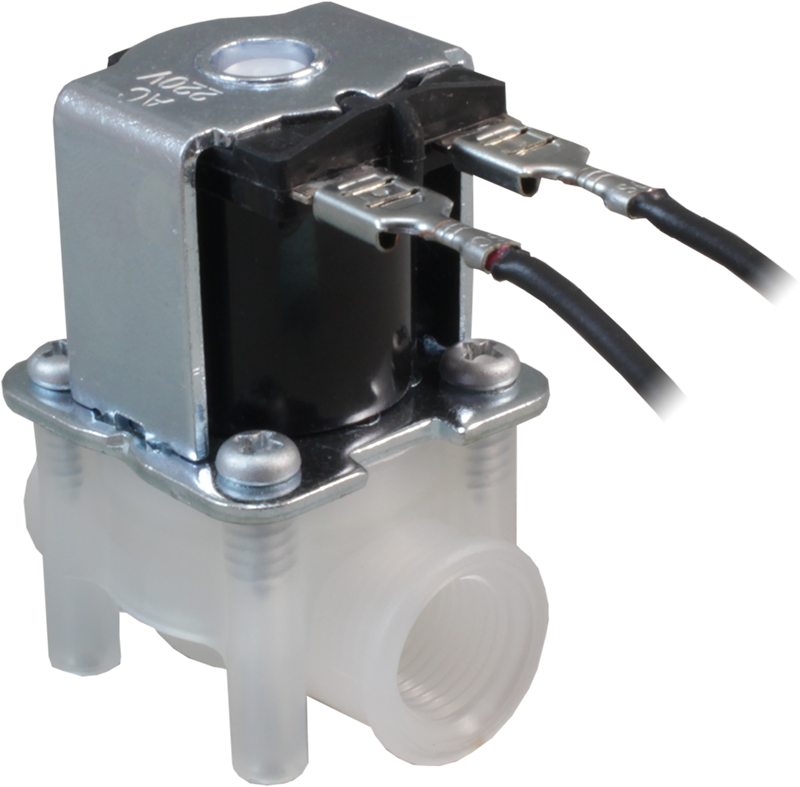

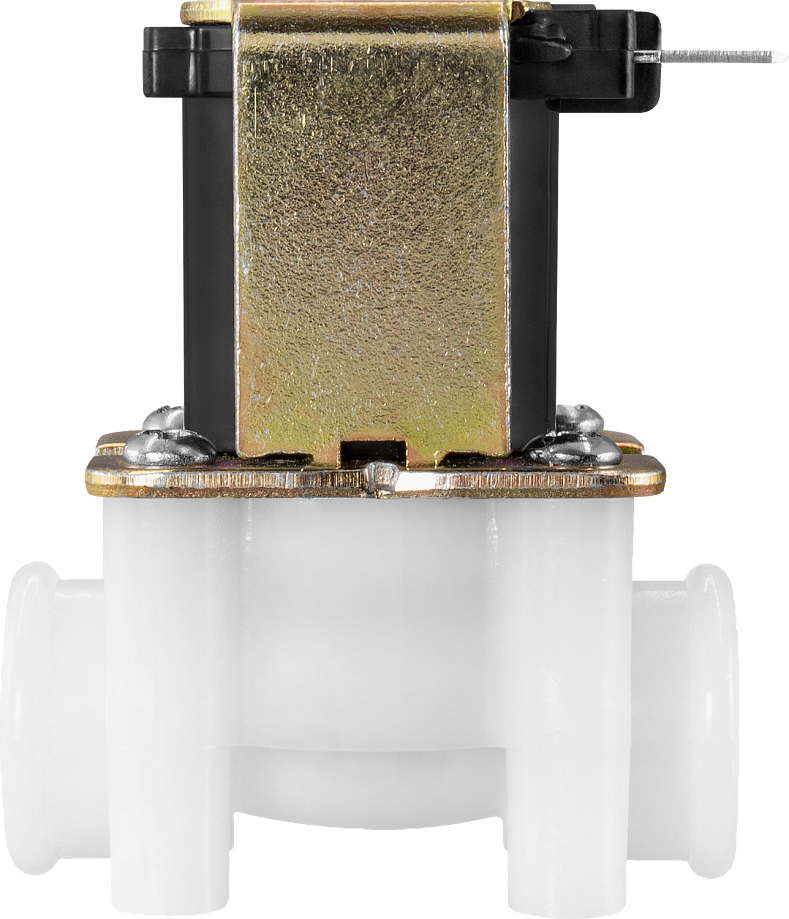

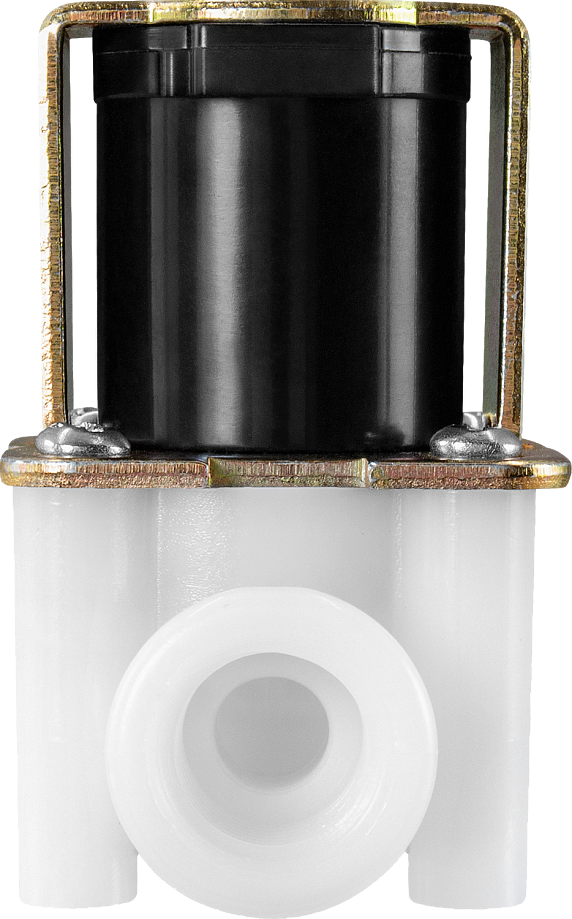

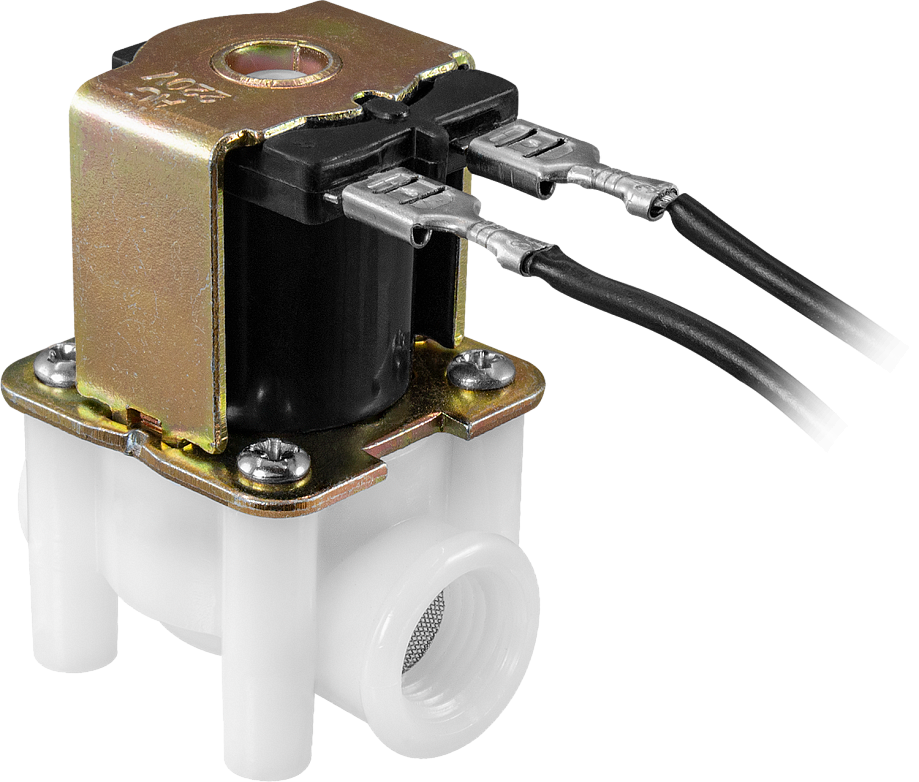

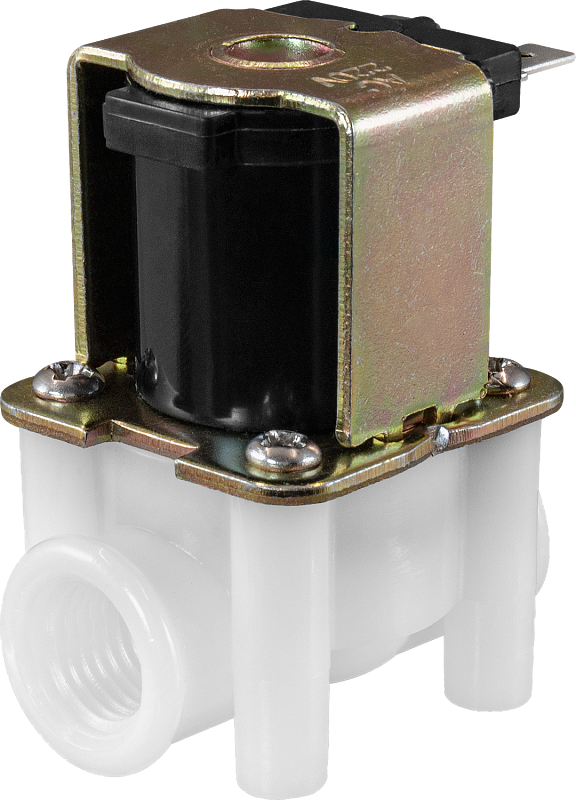

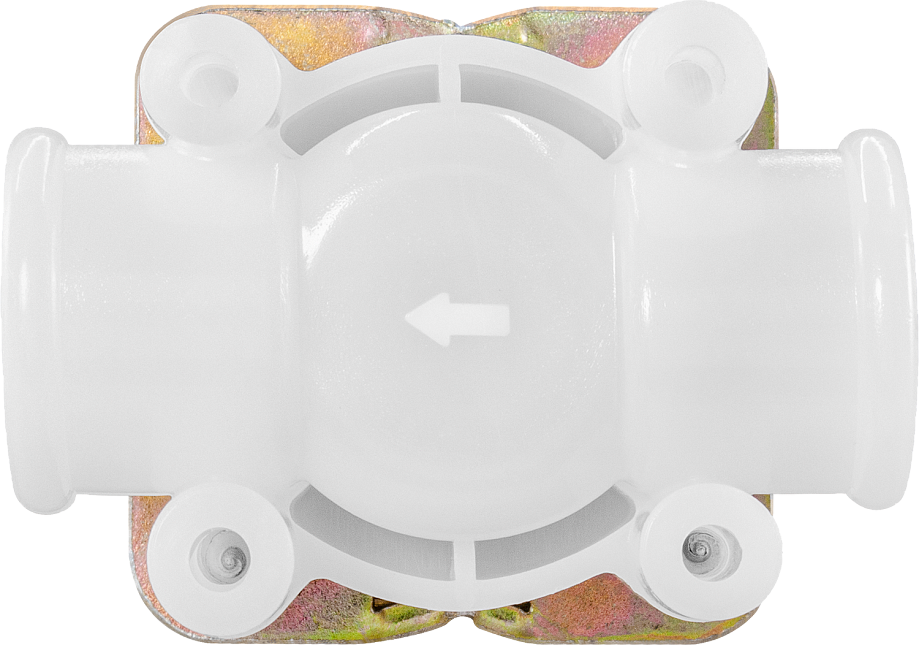

Соленоидный клапан (электромагнитный) AR-YCWS10-02
Для прибора имеется просмотр в 3D
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −10...80°С
- Рабочее давление: 0...0,8 МПа
- Диаметр условного прохода: 6,5 мм
- Материал корпуса: полипропилен, полиацеталь
- Материал уплотнения: NBR
- Присоединение: резьбовое К¼"
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-02 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-08-06-КВА
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается и спустя 18 с автоматически закрывается (для AR-YCWS10-02S и AR-YCWS10-02SС)
- Наличие отверстия для промывки клапана (AR-YCWS10-02С, AR-YCWS10-02SC)
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

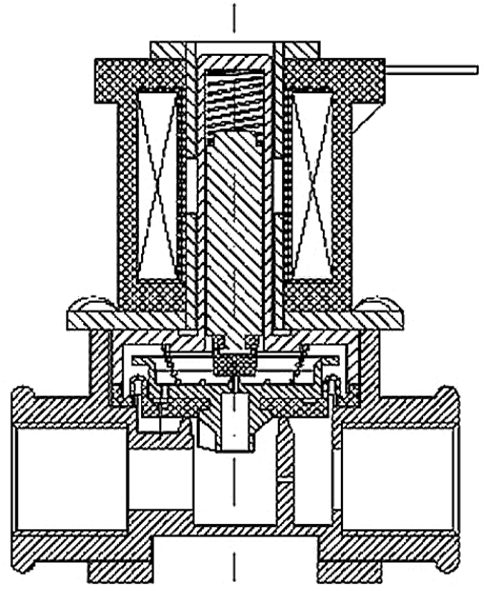

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр | Значение
| |||
| AR-YCWS10-02
| AR-YCWS10-02С
| AR-YCWS10-02SC
| AR-YCWS10-02S
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |||
| Материал корпуса | Полипропилен | |||
| Материла уплотнения
| NBR | |||
| Температура рабочей среды | −10...80°С | |||
| Рабочее давление | 0...0,8 МПа | |||
| Диаметр условного прохода | 6,5 мм | |||
| Присоединение | Резьбовое К¼" | |||
| Катушка | SA41B, IP65 | |||
| Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | =24 В, =12 В
*Работа клапана с катушками на другие напряжения не гарантируется. | ||
|
|
| |||
| Мощность
| 3 ВА (АС), 5 Вт (DC)
| |||
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCWS10-02 KLN
| 6,5
| 0,85
| К¼"
| 0
| 0,8
| SA41B
| 0,1
|
| AR-YCWS10-02С KLN
| 0,104
| ||||||
| AR-YCWS10-02SC KLN
| 0,125
| ||||||
| AR-YCWS10-02S KLN
| 0,13
|

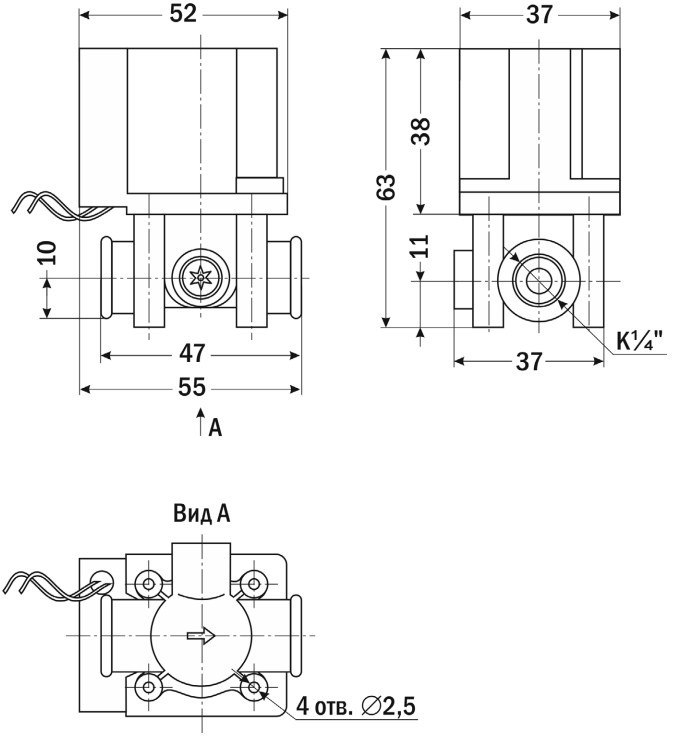

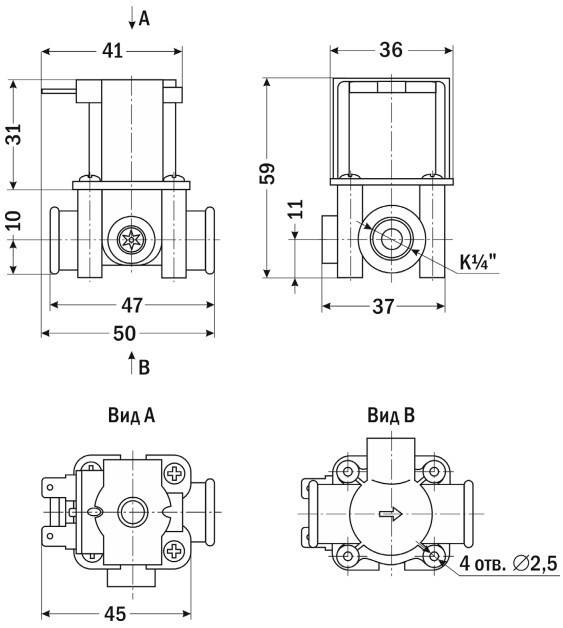

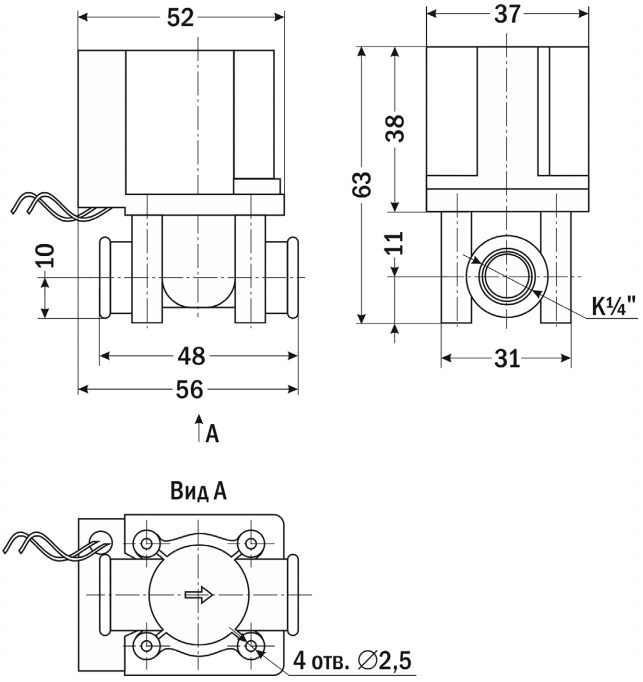

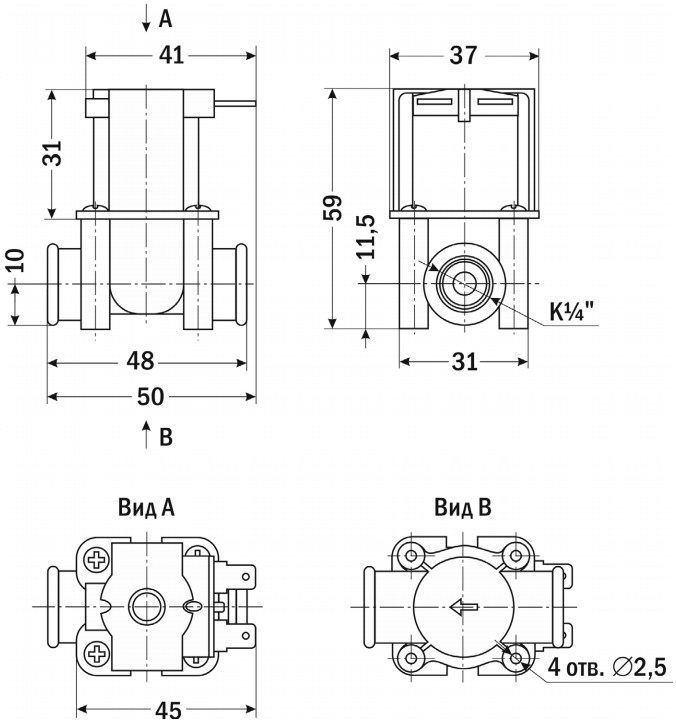

| Габаритные размеры |
 |
| AR-YCWS10-02
|
 |
| AR-YCWS10-02С
|
 |
| AR-YCWS10-02S
|
 |
| AR-YCWS10-02SC
|
Версия: 2016-08-06-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации для AR-YCWS10-02 | 06.08.2016 | 0.43 Мб |  |
| Руководство по эксплуатации для AR-YCWS10-02C | 06.08.2016 | 0.46 Мб | |
| Руководство по эксплуатации для AR-YCWS10-02S | 22.12.2016 | 0.38 Мб | |
| Руководство по эксплуатации для AR-YCWS10-02SC | 06.08.2016 | 0.45 Мб | |
