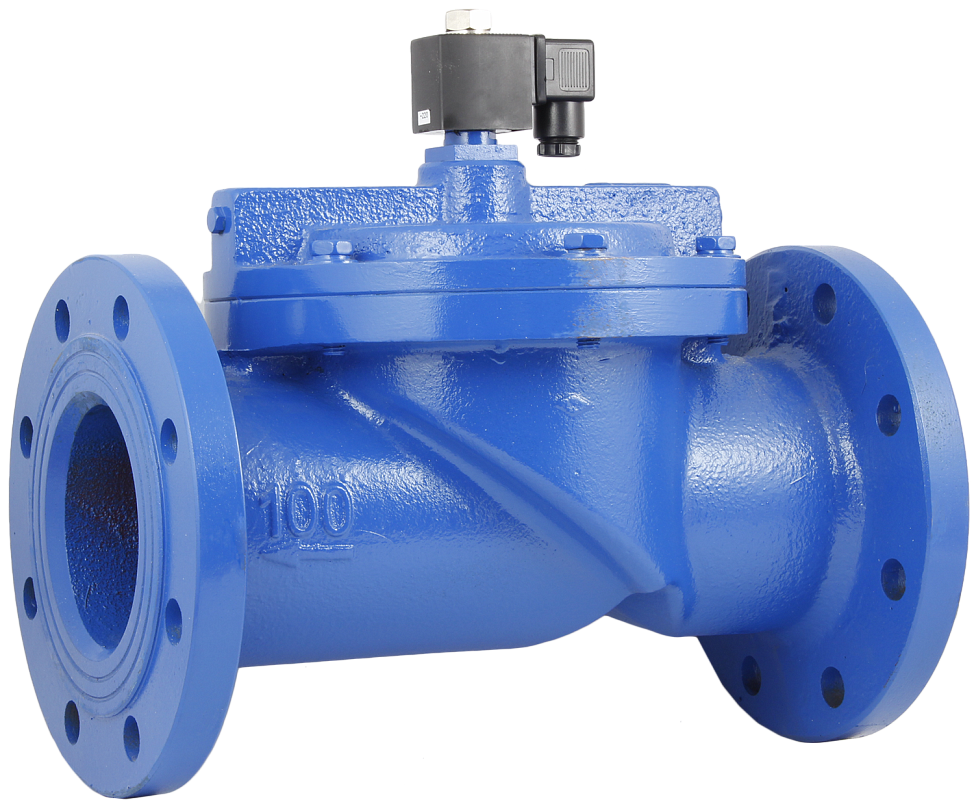

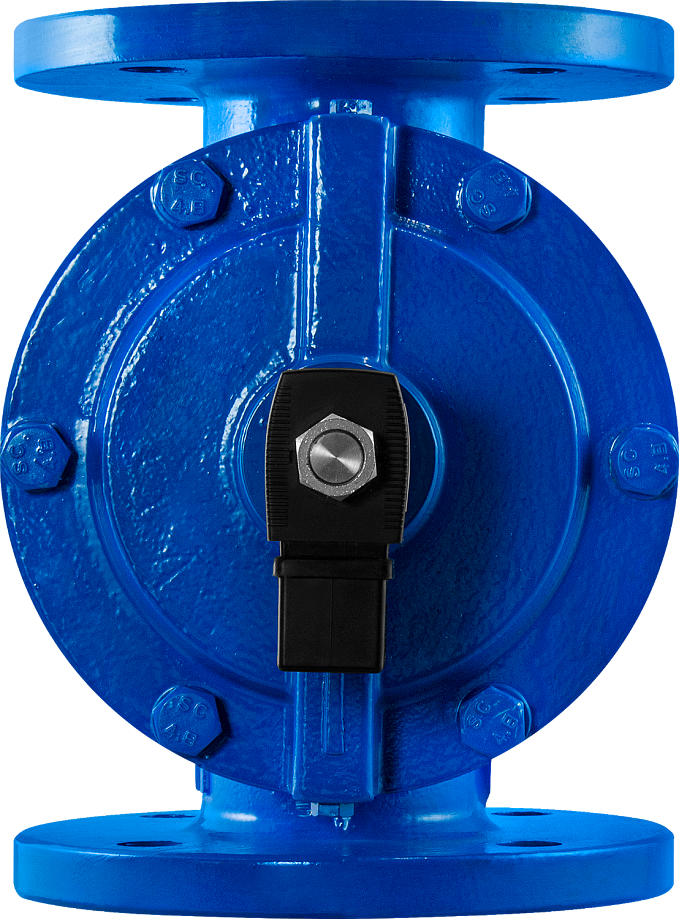

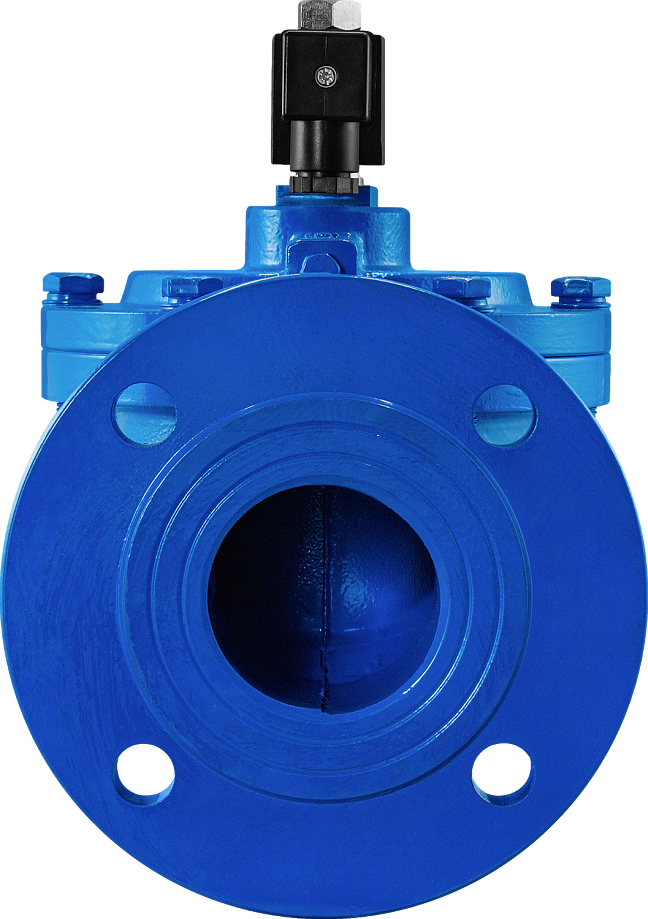

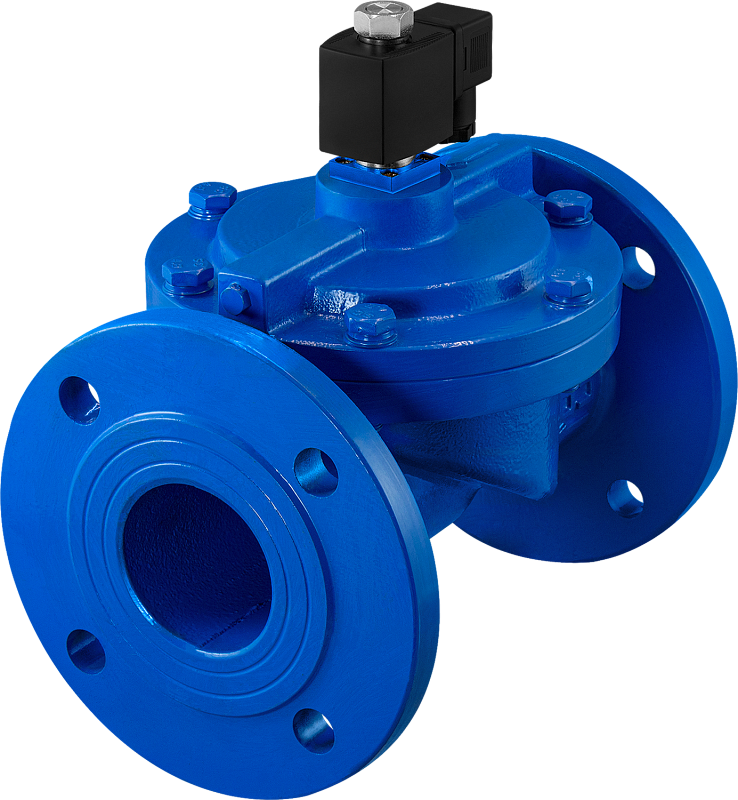

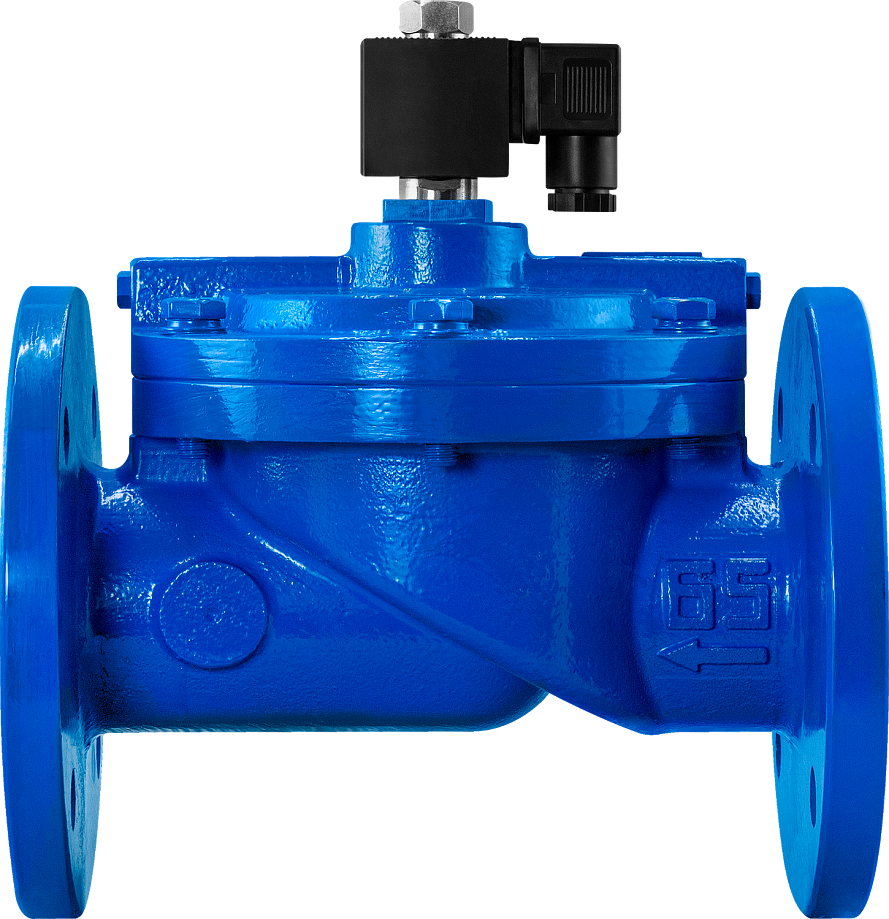

Клапан нормально открытый AR-YCD22F

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,03...1 МПа
Диаметр условного прохода: 65...100 мм
Материал корпуса: чугун
Материал уплотнения: EPDM
Присоединение: фланцевое F2½"...F4"

-->

В закладки

от 40 891 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (30)
Все модификации ()
Отзывы (1)

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой AR-YCD22F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Используется на больших диаметрах – до 100 мм
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: чугун Уплотнения: EPDM
Температура рабочей среды	−10...+120°С
Рабочее давление	0,03...1 МПа
Диаметр условного прохода	65...100 мм
Присоединение	Фланцевое F2½"...F4"
Питание	~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
AS91HT IP54	20 ВА		V	V		V
	10 ВА	V			V
	14 Вт						V	V	V
ASE41H* IP65	5 ВА		V
ASE41H* IP65	7,5 Вт						V

*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCD22-65F-2.1/2-FHE	65	58	F2½"	0,03	1	18 000
AR-YCD22-80F-3-FHE	80	85	F3"			22 400
AR-YCD22-100F-4-FHE	100	149	F4"			32 200

Расшифровка обозначения на примере клапана AR-YCD22-65F-2.1/2-XYZ:
AR-YCD22 – модель клапана.
65F – диаметр условного отверстия в мм.
2.1/2 – диаметр присоединения в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.

Z – материал уплотнения: E – EPDM.

Габаритные размеры

Размер, мм	AR-YCD22-65F	AR-YCD22-80F	AR-YCD22-100F
DN	65	80	100
A	255	290	305
B	175	195	230
C	250	275	350
D	92,5	99	107,5
F	F2½"	F3"	F4"
h	58	58	58
k	128	142	180
K	22	22	22
L	47,5	49	47,5
M	75	75	75
N	35	38	35
n-∅d	4-∅ 17	4-∅ 17,5	8-∅ 18

Версия: 2023-11-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.11.2023	0.5 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
65 80 100	AS91HT ASE41H	~380 ~220 ~110 ~36 ~24 =24 =12 =6
